烟尘烟气测试仪操作指引

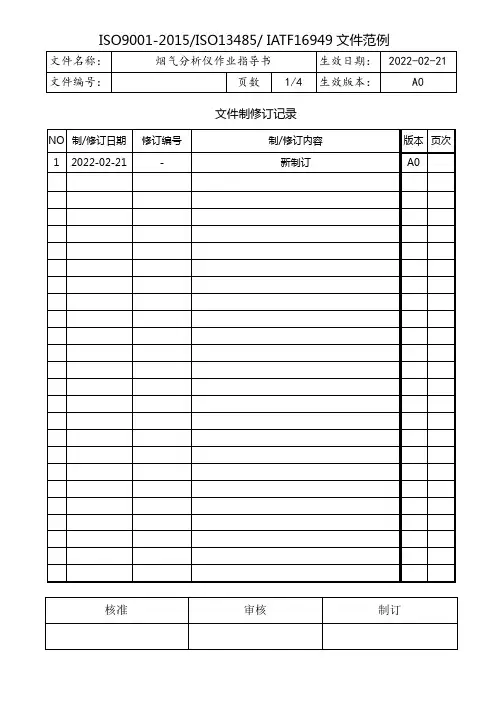

文件制修订记录1.0目的/Aim:为烟气分析仪提供作业指导书，确保使用者及设备的安全，确保被测物在检测过程中的精确度。

2.0参考文件/Reference Instruction:烟气分析仪使用说明书3.0设备/材料/ Equipment/Material:3.1 烟气分析仪3.2组合式烟气探头4.0准备/要求/Prepare/Requirement:4.1 连接电源线插头到烟气分析仪的电源插孔,然后再将电源插头接到市电插座上。

4.2将测量探头的插头端连接到烟气分析仪插座,顺时针轻轻旋转锁好固定(卡口锁)。

4.3测量前,检查探头热电偶不能伸出探腔,烟气探头应对准好气流的中心。

5.0安全/维护/Safety/Maintenance:5.1仪器在测量过程中,日聚月累会有一些烟气冷凝物,流到冷凝槽中，当烟气冷凝物达到冷凝槽中90%时，就会损坏测量元件和烟气泵。

此时要马上进行排空，排空前需关闭仪器再进行。

5.2烟气探头在经常使用中，它的过滤器可能会留有冷凝物。

可通过滤腔窗口进行观察是否已有污染现象，并及进更换。

5.3若在测量过程中，烟气探头过滤器一旦发生故障，烟气分仪后盖内部的附加过滤器也会提供保护，因此需经常对附加过滤器进行检查，必要时进行更换。

5.4测试完成后, 必须将烟气探头移开烟气源,此时仪器会自动进行烟气传感器清洗,待CO含量低于10PPM时,NO含量低于0.5PPM.时,才能关闭仪器。

6.0操作程序/Operation Process:6.1按下顶部电源开关,仪器通过自检后,显示如下界面。

电源开关6.2打开界面燃料菜单,选择检测气体种类,如天然气.按OK键确定.打开燃料菜单6.3按主菜单键,选择测量选项,按OK确定.测量选项主菜单键6.4进入如下界面,选择烟气选项,按OK确定.烟气选项OK键6.5经过30S时间自检,进行如下测量界面,按开始键进行测量.开始键6.6读取需要的数据,作好记录后,将烟气探头移开烟气源,仪器会自动进行烟气传感器清洗,待CO含量低于10PPM时,NO含量低于0.5PPM.时,按停止键,然后按电源开关键关闭仪器。

烟气分析仪操作规程烟气分析仪操作规程一、前言烟气分析仪是一种用于测量工厂烟气中的污染物浓度的设备，其应用具有科学性、准确性和严谨性的特点，因此在使用过程中需要严格按照规程进行操作，以确保测量结果的准确和可靠性，同时保证设备和工作人员的安全。

本文将介绍烟气分析仪的操作规程，以及在使用过程中需要注意的事项。

二、操作规程1. 准备工作① 取出烟气分析仪并放置在水平的平台上，保证其不会滑动或倾倒。

② 连接仪器电源，检查电源电压是否符合设备要求。

③ 连接采样管和控制器，检查连接是否牢固。

④ 打开控制器的电源开关，确保设备正常运转，没有异常报警。

2. 操作步骤① 输入测量参数：在控制器上输入烟气流量、烟气温度等基本参数，并设置要测量的污染物种类。

② 校准烟气分析仪：对烟气分析仪进行校准，确认仪器读数的准确性。

③ 准备采样：在采样之前，应清洗烟气采样管，使其达到清洁状态，然后将采样管的一端连接到游离烟气口，另一端连接到仪器控制器采样管口。

④ 采集样品：在设定好的时间内进行采样，控制器会自动记录烟气的实时数据，同时将其传输到计算机或数据显示器上。

⑤ 停止采样：采样结束后，将控制器电源开关关闭，然后依次关闭电源开关和仪器控制器采样管口。

⑥ 常规维护：将仪器归位，并进行常规的清洁和维护，以保证设备的长期稳定使用。

三、注意事项1. 在操作过程中，应严格遵守安全操作规程，尤其是在进行烟气采样时，应注意预防毒气泄漏和误操作。

2. 为保证测量结果的准确性，应在正常工作环境下进行测量，并尽可能避免被测气体中有其他干扰物质。

3. 定期进行仪器校准和维护，以确保设备的准确性和工作稳定性。

4. 避免长时间工作，应在设备使用一定时间后进行适当的休息和检查。

5. 在使用烟气分析仪之前，应仔细阅读使用手册，并参考本文提供的规程进行操作。

四、结语烟气分析仪是一种高精度的化学分析设备，对于环保行业和工厂生产中的污染控制非常重要。

在使用过程中，应严格遵守规程并注意安全问题，以确保测量结果的准确和启用过程的安全。

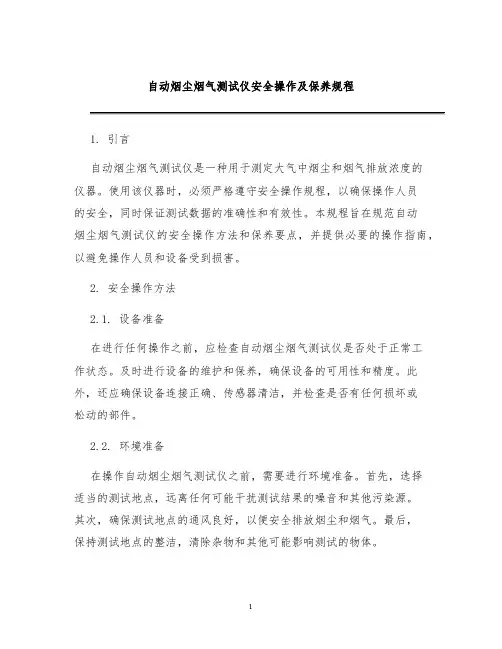

自动烟尘烟气测试仪安全操作及保养规程1. 引言自动烟尘烟气测试仪是一种用于测定大气中烟尘和烟气排放浓度的仪器。

使用该仪器时，必须严格遵守安全操作规程，以确保操作人员的安全，同时保证测试数据的准确性和有效性。

本规程旨在规范自动烟尘烟气测试仪的安全操作方法和保养要点，并提供必要的操作指南，以避免操作人员和设备受到损害。

2. 安全操作方法2.1. 设备准备在进行任何操作之前，应检查自动烟尘烟气测试仪是否处于正常工作状态。

及时进行设备的维护和保养，确保设备的可用性和精度。

此外，还应确保设备连接正确、传感器清洁，并检查是否有任何损坏或松动的部件。

2.2. 环境准备在操作自动烟尘烟气测试仪之前，需要进行环境准备。

首先，选择适当的测试地点，远离任何可能干扰测试结果的噪音和其他污染源。

其次，确保测试地点的通风良好，以便安全排放烟尘和烟气。

最后，保持测试地点的整洁，清除杂物和其他可能影响测试的物体。

2.3. 个人防护在操作自动烟尘烟气测试仪时，应佩戴适当的个人防护装备，包括防护眼镜、口罩和手套等。

这些个人防护装备能够保护操作人员不受烟尘和烟气的伤害，同时也减少了外界对仪器造成的影响。

2.4. 仪器操作在操作自动烟尘烟气测试仪时，应严格按照厂家提供的说明书进行操作。

首先，打开设备电源，并进行预热。

然后，根据测试要求设置相应的参数，例如采样时间和采样流量等。

接下来，进行采样，并经过一段时间的时间后停止采样。

最后，关闭设备电源，并处理测试数据。

2.5. 测试数据处理在处理测试数据之前，应仔细检查数据的准确性。

确保采样数据的完整性和一致性。

必要时，可以使用数据分析软件对数据进行处理和分析，以获得更准确和可靠的结果。

同时，也要保护测试数据的机密性，避免数据泄露和不当使用。

3. 保养要点3.1. 日常清洁定期进行自动烟尘烟气测试仪的清洁工作，以保持仪器的正常运行。

使用清洁布擦拭仪器表面，不使用任何化学溶剂或腐蚀性物质。

特别注意清洁传感器，确保其无尘和无污染，以保证测试结果的准确性。

双路烟尘烟气采样器安全操作及保养规程1. 引言双路烟尘烟气采样器是一种用于测量烟尘颗粒物浓度的仪器。

在操作和使用过程中，需要遵循一定的安全操作和保养规程，以确保设备的正常运行和操作人员的安全。

2. 安全操作规程2.1 设备安装在安装双路烟尘烟气采样器时，应确保以下事项： - 设备应放置在平稳的台面上，保持稳定。

- 电源线应使用符合标准的电源插座。

- 确保设备放置在通风良好的环境中，远离易燃物品和电磁辐射源。

2.2 设备连接在连接双路烟尘烟气采样器时，应注意以下事项： - 确保采样头正确连接到烟气排放管道上。

- 采样管道应符合规定尺寸，并保持畅通，避免堵塞。

2.3 操作步骤在操作双路烟尘烟气采样器时，应按以下步骤进行： 1. 打开设备电源开关，并等待仪器初始化完成。

2. 设置好采样时间和采样流量等参数。

3. 按下启动按钮开始采样。

4. 在采样过程中，监控仪器运行状态，确保正常工作。

5. 采样完成后，按下停止按钮停止采样。

6. 关闭设备电源开关。

2.4 安全注意事项在操作双路烟尘烟气采样器时，需要注意以下事项： - 操作人员应穿戴好防护设备，包括口罩、手套等。

- 禁止将手指、衣物等物品接近运行中的设备。

- 禁止在采样过程中拆卸设备，避免意外伤害。

3. 保养规程3.1 日常清洁定期清洁双路烟尘烟气采样器有助于保持设备的正常运行。

清洁步骤如下： 1. 关闭设备电源开关。

2. 用干净的抹布擦拭仪器表面，除去灰尘和污垢。

3. 使用软刷和吹风机清理设备内部。

3.2 定期维护定期维护可以延长双路烟尘烟气采样器的使用寿命。

维护步骤如下：1. 检查电源线是否磨损或损坏，如有需要及时更换。

2. 检查采样头是否堵塞，如有需要进行清理。

3. 校准仪器的测量结果，确保数据的准确性。

3.3 故障排除在使用双路烟尘烟气采样器的过程中，如果遇到故障情况，应采取以下措施进行排除： 1. 检查设备连接是否正常，如有需要重新连接。

烟气分析仪操作规程1.范围1.1本规程规定了烟气分析仪的日常操作、维护、应用的基本内容；1.2本规程适用于能效测试用烟气分析仪，特指 Testo产品。

2.最初操作步骤2.1流量计投入使用前，需要有资质的法定检定机构进行检定或实流校准。

2.2检查超声波流量计及配件和电源线连接是否正确，开机显示是否正常。

3.最初操作3.1调试3.1.1手操器a.为手操器的可充电电池充电只有当环境温度介于±0...+35 ℃之间时，充电电池才能充电。

若充电电池完全放电，则室温下的充电时间将为大约 7 小时（使用电源适配器充电）或大约14小时（通过德图数据总线充电）。

b.通过分析箱充电手操器固定在分析箱上，或通过德图数据总线电缆，与分析箱相连接。

分析箱通过主电源供电。

在低电量时或在关闭状态下进行操作。

3.1.2分析箱a.为分析箱的充电电池充电只有当环境温度介于±0-35 ℃之间时，充电电池才能充电。

若充电电池完全放电，则室温下的充电时间将为大约6小时.注意分析箱已关闭。

b.分析箱也可使用直流电压输入工作3.2连接系统部件3.2.1使用接触片进行连接手操器可以连接并固定到分析箱上。

a.将手操器底面上的导槽放在分析箱导销之上。

b.将手操器压入分析箱中，直至锁定/解锁按钮发出明确声响两次，锁定到位。

3.2.2使用数据总线电缆（附件部分）进行连接在对数据总线电缆连接进行设定时，请遵守如下要点：•只使用德图的数据总线电缆。

•不要将数据总线电缆排布在供电电缆附近。

•使用电源为每台分析箱充电，以确保充足的电源供应。

•在启动系统之前，先连接好电缆。

也可在运行时进行插接（热拔），但是根据系统组成的不同，系统可能需要再次关闭开启•在承受负荷时，不得断开连接。

•数据总线用户：每个数据总线系统中，最多可容纳16个分析•电缆长度：手操器和分析箱之间为最大 50 米，数据总线系统的所有分析箱之间最大800米。

•数据总线系统中的每个组件必须拥有明确的总线地址。

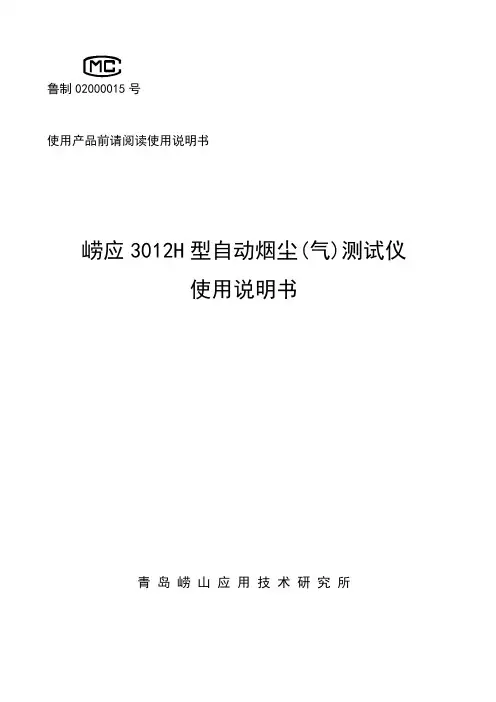

鲁制02000015号使用产品前请阅读使用说明书崂应3012H型自动烟尘(气)测试仪使用说明书青岛崂山应用技术研究所目录1 产品概述........................................................... 错误!未定义书签。

2 适用范围........................................................... 错误!未定义书签。

3 采用标准........................................................... 错误!未定义书签。

4 主要特点........................................................... 错误!未定义书签。

5 工作原理........................................................... 错误!未定义书签。

6 技术指标........................................................... 错误!未定义书签。

7 工作条件........................................................... 错误!未定义书签。

8 整机组成及使用连接图............................................... 错误!未定义书签。

9 使用方法........................................................... 错误!未定义书签。

10 安全保护及注意事项................................................ 错误!未定义书签。

11 运输贮存及维护保养................................................ 错误!未定义书签。

文件修订履历1仪器用途主要用于各种锅炉、工业炉窖的烟尘排放浓度、折算浓度和排放总量的测定；测试 仪配上油烟取样器，可以进行油烟采样；各类除尘设备效率的测定；烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；烟气含氧量、空气过剩系数的测定；烟气含湿量的测定；烟气连续测量仪器准确度的评估和校准；各种锅炉、工业炉窖的so2、NO 、NO 2、CO 、H 2s 、CO 2等有害气体的排放浓度、折算浓度和排放总量的测定；其它适用场合。

2仪器工作原理2.1颗粒物等速采样原理测试仪根据各种传感器检测到的静压、动压、温度及含湿量等参数，自动计算出烟气流速和等速跟踪流量。

测控系统将该流量与流量传感器检测到的流量相比较，计算出相应的控制信号，由该信号控制电路做出调整，使抽气泵的流量发生变化，最终使测试仪的实际流量与计算的采样流量相等，实现测试仪的等速采样。

2.2含湿量测量原理微处理器控制传感器采集湿球、干球表面温度以及通过湿球表面的压力，结合大气压，同时根据湿球表面温度自动查出该温度下的饱和水蒸气压力，计算出烟气含湿量。

2.3空气过剩系数测量原理测试仪检测出O 2的浓度，根据检测到的O 2浓度，换算出空气过剩系数a 。

2.4气体浓度测量原理抽取含有特定气体的烟气，进行除尘、脱水处理后通过电化学传感器，发生电化学反应，传感器输出的电流大小在一定条件下与气体的浓度成正比，所以通过测量传感器输出的电流即可计算出气体的瞬时浓度；同时根据检测到的烟气排放等参数计算出气体 的排放量。

3仪器主要技术性能烟尘部分采样流量：0〜60L/min；O.lL/min烟气动压：0〜2000Pa；1Pa烟气静压：-30〜30kPa；0.01kPa烟气温度：0〜500°C；1°C等速采样流速：5〜45m/s；0.1m/s烟气部分02传感器：0〜30%；0.1%SO2传感器：0〜5700mg/m3；1mg/m3NO传感器：0〜1300mg/m3；1mg/m3NO2传感器:0〜200mg/m3；1mg/m3CO传感器：0〜5000mg/m3；1mg/m3CO2传感器：0〜20%；0.01%H2S传感器：0〜300mg/m3；1mg/m34操作规程4.1米样前准备4.1.1滤筒前清理和称重：用铅笔将滤筒编号，在105〜110C烘箱内烘烤1小时,取出放入干燥器中冷却至室温。

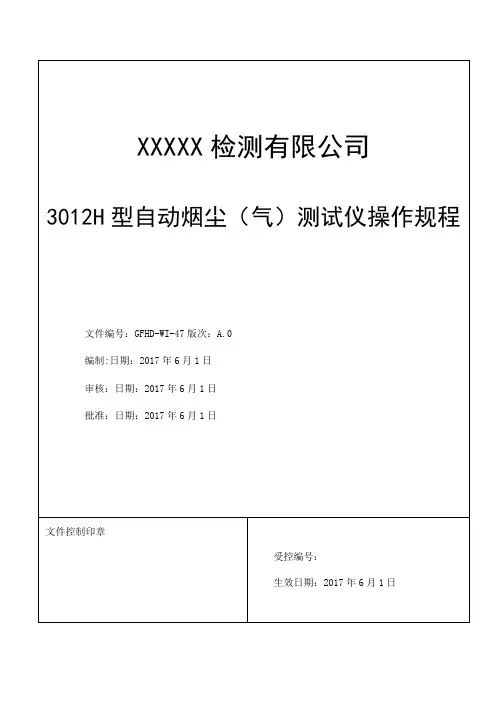

*崂应3012H自动烟尘（气）测试仪操作规程发布日期：**有效版本：第*版第*次修订受控状态：受控受控号：*编制人：*审核人：*批准人：*修订页注：修订页用修订表的形式说明质量手册各部分修订状态。

受控质量手册的持有者应负责在收到修订页后立即将旧页换下。

1 目的规范使用崂应3012H型自动烟尘（气）测试仪，保证检测工作顺利进行和仪器正常状态。

2 适用范围本程序适用于崂应3012H型自动烟尘（气）测试仪的操作使用及维护。

3 职责操作人员按照本操作规程操作仪器，对仪器进行日常维护。

4 仪器性能4.1产品概述：崂应3012型自动烟尘（气）（新08代）是在崂应012型自动烟尘（气）（08代）的基础上精心研制的新一代产品，测试仪集烟尘采样和烟气分析于一体，其技术性能指标符合JJG680-2007《烟尘测试仪》、JJG968-2002《烟气分析仪》和HJ/T48-1999《烟尘采样器技术条件》等标准要求，并顺利通过了国家环境监测仪器质量监督检测中心的检测。

4.2适用范围：4.2.1适用于锅炉、烟道、工业炉窑等固定污染源的烟尘排放浓度、折算浓度和排放总量的测定；4.2.2 适用于各种锅炉、烟道、工业炉窑等固定污染源SO2、NO、NO2、CO等有害气体的排放浓度、折算浓度和排放总量的测定；4.2.3测试仪上配上油烟取样器，可以进行油烟采样；4.2.4 各类除尘设施效率的测定；4.2.5烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；4.2.6 烟气含氧量、空气过剩系数的测定；4.2.7烟气含湿量的测定；4.3采样标准：GB/T16157-1996 固定污染源排气中颗粒物和气态污染物采样方法JJG680-2007 烟尘采样器JJG968-2002 烟气分析仪HJ/T48-1999 烟尘采样器技术条件HJ57-2017 固定污染源废气二氧化硫的测定定电位电解法执行企业标准：Q/02L YB004-2016 崂应3012H型自动烟尘（气）测试仪4.4 烟尘采样主要技术指标4.4.1采样流量范围：0～60L/min;4.4.2 烟气动压：0~2000Pa；4.4.3 烟气静压：-30~+30 kPa;4.4.4 流量计前压力：-30~0 kPa;4.4.5 大气压：50~130 kPa；4.4.6 流量计前温度：-55～125℃；4.4.7 烟气温度：0～500℃；4.4.8 等速采样流速：5~45m/s；4.4.9等速跟踪响应时间：不超过20s；4.4.10采样泵负载能力：≥40L/min（阻力为20 kPa时）；4.4.11最大采样体积：9999.9L；4.4.12 功耗：<180W；4.5烟气采样主要技术指标4.5.1 烟气采样流量：不小于1.0L/min;4.5.2 气体化学传感器使用寿命：空气中约两年（CO2除外）；4.6 工作电源：AC（220±22）V，50Hz或DC24V；4.7 环境温度：-20~45℃；4.8环境湿度：（0~85）%RH;5 操作程序5.1采样前准备5.1.1滤筒前处理和称量：用铅笔将滤筒编号，在（101~110℃）烘箱内烧烤1小时，取出放入干燥器中冷却至窒温。

LB-70C自动烟尘烟气检测仪使用说明书安装、使用本产品前，请详细阅读本使用说明书安装、使用本产品前，请详细阅读本使用说明书感谢您选用LB-70C自动烟尘烟气测试仪。

在使用仪器前，请您仔细阅读本使用说明书，从中可以获得有关仪器性能、使用方法以及维护等方面的信息，这会有助于您更好的使用仪器。

如果您有好的建议或需要我们提供更进一步的服务，请按以下方式与我们联系：仪表一部400-6086-707仪表二部400-9929-113室内环保400-6316-707网址：厂址：山东青岛市城阳区金陵工业园锦宏西路与路博路交接口路博1号门。

目录一、概述 (4)二、主要特点 (4)三、工作条件 (5)四、主要技术指标 (5)五、工作原理 (6)六、整机结构 (6)七、使用方法 (7)八、注意事项 (28)九、保养和维护 (28)十、公式 (29)十一、参数符号及单位 (30)十二、简单故障及排障方法 (30)一、概述LB-70C自动烟尘烟气测试仪是执行行业标准HJT48-1999《烟尘采样器技术条件》、依据国家检定规程JJG680-2007《烟尘采样器检定规程》、JJG968-2002《烟气分析仪检定规程》，吸取国内外同类仪器之优点，由我公司研发人员精心研制的新一代智能型烟尘烟气测试仪，该机技术性能指标符合国家环保局颁布的烟尘烟气采样仪的有关规定，实现烟尘、烟气同机采样及检测，大大缩短现场工作时间。

适用于各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定和各种锅炉、工业炉窑的SO2、NO、NO2、CO、CO2、H2S等有害气体的排放浓度、折算浓度和排放总量的测定及各类脱硫设备效率的测定。

二、主要特点1.自动跟踪烟气流速等速采集烟尘主机内集成差压、微压传感器、微处理器、直流滑片泵，基于皮托管平行法等速采样原理，自动测量跟踪烟气流速等速采集烟尘。

2.测量干、湿球温度，计算含湿量主机内集成温度传感器、压力传感器。

崂应3012H型自动烟尘（气）测试仪操作规程1目的建立一个自动烟尘（气）测试仪的使用、维护保养与清洁标准操作规程，使操作过程标准化。

2 适用范围各种锅炉、工业炉窑的烟尘排放浓度、折算浓度与排放总量的测定；测试仪配上烟油取样器，可以进行油烟采样；各类除尘设备的效率的测定；烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；烟气含氧量、空气过剩系数的测定；烟气含湿量的测定；烟气连续测量仪器准确度的评估和校准；各种锅炉、工业炉窑的SO2、NO、NO2、CO、H2S、CO2等有害气体的排放浓度折算浓度和排放总量的测定；其它适用场合。

3 职责3.1使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行。

3.2使用完毕后必须严格按照本作业指导书的要求对仪器作适当清洁，完整填写试用记录。

3.3保管人员要做好日常保养与维护，并做好记录。

3.4仪器负责人：定期检擦仪器使用、维护状况，确保仪器正常运行。

4 技术参数4.1烟尘部分技术指标：4.2烟气部分技术指标：5操作程序5.1采样前准备：5.1.1滤筒前处理和称重。

用铅笔将滤筒编号，在（105-110）℃烘箱内烘烤1小时，取出放入干燥器中冷却至室温。

用感量不低于0.1mg天平称量，两次重量之差不超过0.5mg，放入专用容器中保存。

5.1.2干燥剂的装填。

将高效气水分离器底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保证不漏气。

5.1.3检查仪器功能。

确认电源为交流220V后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。

5.2开机确认连接正常后，打开测试仪电源开关，面板上的工作指示灯亮，测试仪进入初始工作状态，进行自检，并显示商标、版本号等信息。

自检结束后，自动进入主菜单。

移动光标至相应菜单条，按“OK”键执行该项任务；说直接按菜单条对应的数字（○1-○8）键，也可执行该项任务。

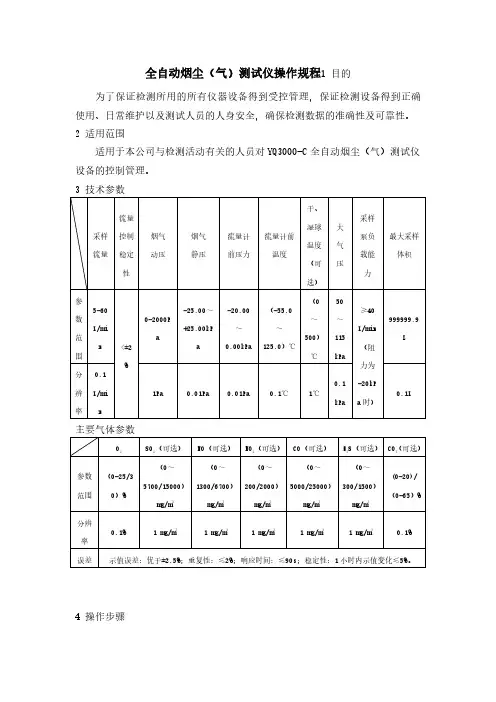

全自动烟尘（气）测试仪操作规程1目的为了保证检测所用的所有仪器设备得到受控管理,保证检测设备得到正确使用、日常维护以及测试人员的人身安全,确保检测数据的准确性及可靠性。

2适用范围适用于本公司与检测活动有关的人员对YQ3000-C全自动烟尘（气）测试仪设备的控制管理。

3技术参数采样流量流量控制稳定性烟气动压烟气静压流量计前压力流量计前温度干、湿球温度（可选）大气压采样泵负载能力最大采样体积参数范围5-60L/min<±2%0-2000Pa-25.00～+25.00kPa-20.00～0.00kPa（-55.0～125.0）℃（0～500）℃50～115kPa≥40L/min（阻力为-20kPa时）999999.9L分辨率0.1L/min1Pa0.01Pa0.01Pa0.1℃1℃0.1kPa0.1L主要气体参数O 2SO2（可选）NO（可选）NO2（可选）CO（可选）H2S（可选）CO2（可选）参数范围（0-25/30）%（0～5700/15000）mg/m3（0～1300/6700）mg/m3（0～200/2000）mg/m3（0～5000/25000）mg/m3（0～300/1500）mg/m3(0-20)/（0-65）%分辨率0.1%1mg/m31mg/m31mg/m31mg/m31mg/m30.1%误差示值误差：优于±2.5%；重复性：≤2%；响应时间：≤90s；稳定性：1小时内示值变化≤5%。

4操作步骤4.1工作前准备滤筒前处理和称重，干燥剂的装填并检查仪器各项功能是否正常；连接采样枪与主机加装滤筒；4.2开机确认仪器连接正常后，打开电源开关（仪器可插电源线或电池供电）。

仪器进入初始状态，进行自检。

自检完成后，进入主菜单。

顶行显示当前日期、电池电压和当前时间。

当采用交流电供电时，电池符号和电压值会更改为插头符号和“AC”字样。

按方向键“上”和“下”移动光标，选中相应菜单项按“确定”键执行，或直接按菜单项对应的数字键，即可进行相应操作。

崂应7050型烟尘（气）测试校准仪操作维护程序（作业指导书）二○一五年九月一、使用方法1、将仪器平稳放置，接通电源线，打开电源开关，仪器进入初始状态，进行自检，然后进入“校准选择”，移动光标选择需要的菜单，按“OK”键进入。

2、动压校准：将校准仪前面板上动压+、-接口悬空，直接与大气相连，然后按菜单键移动光标到“校零”上，直到动压显示为零为止。

将压力调节旋钮向“-”方向旋转数周，保证压力泵有足够的余地向“+”方向调节压力，用气路管将“压力输出Ⅰ”与“动压+”接口相连，然后用气路连接管将“压力输出Ⅱ”与待检测的烟尘（气）测试仪的动压“+”接嘴相连。

校准，气路连接完毕，微调压力调节旋钮，产生相应的动压值，观察并记录检定仪器的显示值及校准值，如显示值误差超出规定的范围，则应调整被检定仪器的系数。

校准结束，将气路连接管拔下，压力调节旋钮旋道最“-”端即可。

3、静压校准：进入静压菜单，先将静压校零，将校准仪面板上的“静压/计压”接嘴悬空，直接与大气相连，然后按菜单键移动光标到“校零”上，直到动压显示为零为止。

将压力调节旋钮向“-”方向旋转数周，保证压力泵有足够的余地向“+”方向调节压力，用气路管将“压力输出Ⅰ”与“静压/计压”接口相连，然后用气路连接管将“压力输出Ⅱ”与三通连接器的一端相连，三通连接器的另外两端与待检测的烟尘（气）测试仪的动压“+”“-”接嘴相连。

校准，气路连接完毕，微调压力调节旋钮，产生相应的静压值，观察并记录检定仪器的显示值及校准值，如显示值误差超出规定的范围，则应调整被检定仪器的系数。

校准结束，将气路连接管拔下，压力调节旋钮旋道最“-”端即可。

4、流量校准：进入“流量”菜单，光标移动到“校零”上，按“OK”键，体积值和脉冲值会显示为零。

把信号连接好，上电开机，确认被检定仪器的大气压和温度应该正确。

将校准仪的“信号接口”与“罗茨流量计”连接，罗茨流量计另一接口经一干燥筒与烟尘测试仪的烟尘入口相连。

YQ3000—C型全自动烟尘（气）测试仪操作规程一、适用围1、各种锅炉、工业炉窑的烟尘排放浓度、排放速度和排放总量的测定。

2、该仪器配上油烟、沥青烟取样器，可以分别进行油烟、沥青烟采样。

3、各类除尘脱硫设备效率的测定。

4、管道、烟道排气参数的测定。

5、烟气含氧量、空气过剩系数的测定。

6、管道、烟道气含湿量的测定。

7、烟气连续在线监测（CEMS）的准确度评估和校准。

8、各种锅炉、工业炉窑的SO2、NO、NO2、H2S、CO、CO2等排放浓度、折算浓度和排放总量的测定及各类脱硫设备效率的测定。

二、操作步骤1、工作前准备（1）滤筒前处理和称重。

用铅笔将滤筒编号，在（105-110）℃烘箱烘烤1小时，取出冷却后，用电子天平称量，两次重量之差不超过0.5mg，放入专用容器中保存。

（2）在干燥瓶中加入约3/4体积的变色硅胶，盖紧瓶盖。

（3）接通电源，打开电源开关，检查各部件是否正常。

2、连接仪器（1）将主机面板上的两个“△P”接嘴用橡胶管与多功能烟尘取样管上的“皮托管接嘴”相连：皮托管面向气流方向的接嘴连到“＋”端，背向气流方向的接嘴连到“－”端。

用橡胶软管将缓冲瓶的一个接嘴与面板上标有“烟尘”的接嘴相连，干燥瓶与多功能烟尘取样枪的气路接嘴相连。

（2）记下滤筒编号，将滤筒装入多功能取样枪的滤筒槽，旋紧压盖。

3、开机打开仪器电源开关，仪器进入初始状态，进行自检。

自检完成后自动进入主菜单。

按方向键选择相应菜单，按“确定”键执行，进行相应的操作。

4、参数设置进入“①设置”主菜单，用数字键输入正确的时间、日期、大气压、过量系数及锅炉系数，设定完毕后选择“⑥布点”可直接进入采用布点界面。

选择“⑦完毕”或按“取消”返回主菜单。

5、采样布点进入“②布点”菜单，显示烟道类型有：圆形烟道、矩形烟道和其他烟道。

根据所测烟道类型选择进入相应的烟道类型，并设置相应参数。

设定结束后按“确定”返回主菜单。

6、工况测量（1）在主菜单中，选择“③工况”进入工况测量菜单（①烟温测量、②压力调零、③预测流速、④含湿量测量）。

烟尘浓度连续监测仪使用说明书(在线校准型)成都宇澄科技有限公司2010年目录1概述 (3)1.1 用途 (3)1.2 工作原理 (3)1.3 主要指标 (4)2 设备安装 (5)2.1 安装准备 (5)2.1.1安装位臵选择 (5)2.1.2确定仪器光程 (5)2.1.3法兰准备 (6)2.1.4控制电缆准备 (7)2.1.5吹扫系统准备 (7)2.1.6 其他配件和工具 (8)2.2 安装调试 (9)2.2.1结构安装 (9)2.2.2电气连接 (10)(4～20)mA电流环接口 (10)RS-485接口 (12)3 测量范围设臵 (13)4 标定 (13)5 校准 (14)6 设备维护 (15)6.1 光学元件 (15)6.2 吹扫系统 (15)7 故障处理 (16)1 概述1.1 用途LSS系列（MODEL 2030)型烟尘浓度连续监测仪是新一代在线监测仪器，可以在风、雨、雷电、粉尘、高低温度等恶劣环境下长期连续不间断地监测污染源的烟尘排放情况，目前已经广泛应用以下领域：固定污染源烟气排放连续监测系统（CEMS）中颗粒物浓度测试、除尘设备效率监测、燃烧效率监测、工业制造过程中粉尘浓度的测量、工矿企业职业健康保护粉尘监测、生产车间、厂房的粉尘负荷监控、科学研究、实验现场测试等。

涉及行业包括水泥、火电、钢铁、冶金、炼油、铝业、石化、造纸、玻璃工业等。

1.2 工作原理烟尘仪采用激光后向散射测试原理完成对被测烟道的烟尘浓度的测定。

烟尘仪内嵌的高稳定激光信号源穿越烟道，照射烟尘粒子，被照射的烟尘粒子将反射激光信号，反射的信号强度与烟尘浓度成正变化。

烟尘仪检测烟尘反射的微弱激光信号，通过特定的算法即可计算出烟道烟尘的浓度。

仪器由电气系统、光学系统、结构件三大部分组成。

电气系统采用数字信号处理技术，分为激光发射模块、光接收模块、中央处理模块、接口模块四大部分，用先进的微处理器及嵌入式软件控制系统，实现包括光功率自适应稳定、大动态自适应锁相放大、极低零点漂移设计、抗恶劣环境等功能，提供快速、可靠和准确的定量烟尘排放数据。

一、目的方便监测人员使用崂应3012H自动烟尘（气）测试仪进行工作，确保仪器设备操作规范有效。

二、适用范围本指导书适用于崂应3012H自动烟尘（气）测试仪的操作。

三、人员职责1、仪器设备管理人员负责本仪器日常监督和定期运行进行检查，对错误操作本仪器的行为要及时制止、纠正，并负责培训本仪器的操作、维护和保养。

2、操作人员要熟悉本仪器的工作原理、操作规程和维护措施，能够对本仪器调校及处理一般性故障，使用前后如实登记使用情况，并负责仪器的清洁等维护保养措施。

四、使用要求工作电源:AC(220V±22)V,50Hz或DC24V；环境温度：（-20～45）℃；环境湿度：（0～85）%RH；大气压力：（80～110）kPa；适用环境：非防爆场所；工作电源接地线应良好接地；野外工作时，应有防雨、雪、尘以及日光曝晒等侵袭的措施。

五、操作步骤1、采样前准备（1）滤筒前处理和称量:用铅笔将滤筒编号，在（105-110）℃烘箱内烘烤1小时，取出放入干燥器中冷却至室温。

用感量不低于0.1mg天平称重，两次重量之差不超过0.5mg,放入专业容器中保存。

（2）干燥剂的填充：将高效气水分离器底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保证不漏气。

2、开机将所有管道连接好，确认电源为交流220V并且连接好电源线后打开电源开关，仪器进入自检状态，自检结束自动进入主菜单。

3、参数设置采样前要先对本次采样的采样参数进行正确的设置。

进入“设置”菜单，可以进行必要的参数设置，包括日期、时间、测试类别（烟尘、油烟）、烟温类别（输入、预测、测量）、大气压类别（输入、测量）、选中防倒吸、烟气测量（分为连续测量模式和单次测量模式），皮托管系数选项不能更改，更改后按“OK”键保存。

4、采样布点进入主菜单中的“布点”选项，选择烟道的形状。

圆形烟道输入烟道内径D和套管长度L后，系统自动计算出测量环数及测点数；方形烟道输入A、B边距、套管长度后，系统会自动计算出测孔数及单点测点数。

1、目的：建立崂应3012H自动烟尘测试仪的操作规程，使检测员正确使用崂应3012H自动烟尘测试仪。

2、适用范围：本仪器适用于固定污染源有组织废气中的烟尘、烟气的检测。

3、责任人：检测员。

4、正文：4.1 操作步骤4.1.1采样样前准备：滤筒前处理和称重，用铅笔将滤筒编号，在105-110℃烘烤1小时，取出放在干燥器冷却至室温。

用感应0.1mg天平称重，放入专用容器中保存。

4.1.2干燥剂的填装：将其水分离器盖旋开，加入不超过刻度线具有充分干燥能力的变色硅胶，然后将气水分离器盖旋紧。

4.1.3连接取样管与主机：将主机面板上的两个“△P”接嘴分别用6.0米Φ4×8 的蓝、橙橡胶管与烟尘多功能取样管上的“+”“-”接嘴相连；皮托管面向气流方向的接嘴连接到“+”，背向气流方向的接嘴连接到“-”。

4.1.4打开仪器电源，仪器进入自检状态，然后进入主菜单。

4.1.5采样前先要对本次采样的采样参数进行正确的设置。

进入“设置”菜单，可以进行必要的参数设置，包括测试类别、日期、时间、大气压，皮托管系数选项不能更改，更改后按“OK”键保存。

4.1.6进入主菜单中的“布点”选项，选择烟道的形状。

圆形烟道的输入烟道直径及套管长度后，系统自动计算出测量环数及测点数；方形烟道输入A、B边距、套管长度后，系统自动计算出测孔数及单孔测点数。

4.1.7进入“工况”菜单，选中“自动调零”仪器自动对各压力传感器进行调零。

选中“烟气温度”测量烟气温度，也可手动输入温度。

选中“预测流速”根据布点要求通过移动取样管定位测定点，按确定键测量几个不同测点的动压，静压，全压流速。

测定完成后选中“完毕”，仪器给出该烟道的平均动压，静压，烟气温度，预测平均流速，预测烟气流量及仪器自动选择的采样嘴直径。

4.1.8进入菜单中的“湿度”菜单，可测量或输入湿度。

测量湿度时前，先连接好气路及信号线，将含湿量温度检测器水平的储水瓶放入1/2体积的清水，装好储水瓶后将检测器水平放入烟道内，并将烟道测孔堵住。

崂应3012H-D型便携式大流量低浓度烟尘自动测定仪的操作方法
一、烟气的分析步骤
1、按“开机”键，待仪器开机稳定后，选择‘○2工况设置与采样’，再按下‘Enter’
键；
2、再选择‘○5烟气采样’，再按下‘Enter’键；
3、再选择“○3烟气测定”，待：O2为21%，SO2为0mg/m3,NO为0mg/m3,NO2为
0mg/m3,采样管与烟气测定仪的烟气口连接；然后把采样管的另一端放置烟道中。

仪器状态为：清洗，待仪器稳定读取数据。

4、然后选择“结束”，按下‘Enter’键；仪器状态为：清洗，待仪器回复：O2为
21%，SO2为0mg/m3,NO为0mg/m3,NO20为mg/m3时，关闭仪器。

备注：当选择烟气测定模式时，再未采样前仪器显示不是：：O2为21%，SO2为0mg/m3,NO为0mg/m3,NO2为0mg/m3时，应在执行步骤2后，再选择“○2烟气校准”，待仪器为：SO2为0mg/m3,NO为0mg/m3,NO2为0mg/m3后，再按下ESC键，再选择“○3烟气测定”，接下来按照步骤3，步骤4操作。

二、烟尘的分析步骤
1、按“开机”键，待仪器开机稳定后，选择‘○2工况设置与采样’，再按下‘Enter’
键；
2、再选择‘○6烟尘采样’，把连接好的取样管，放入到采样处，再按下‘Enter’
键；当累计体积达到600L后，记录下数据。

计算：W(mg/m3)=(m采样后—m采样前)*106/V采样体积
W—烟尘含量，单位：mg/m3
M采样后—采样后的质量，单位：g
M采样前—采样前的质量，单位：g
V—采样体积，单位：L。

ZR-3260型自动烟尘烟气综合测试仪操作规程一、仪器连接i.i选择干燥、避阳处，将仪器放置平稳。

1.2连接取样管与主机：①烟（粉）尘：主机烟尘干燥筒缓冲器取样管，注：将主机面板上的两个“P”接嘴用橡胶管与取样管上的“皮托管接嘴”相连：皮托管面向气流方向的红色管接嘴连接到“+”端，背向气流方向的蓝色管接嘴连接到“一”端。

②烟气测量：主机烟气采样嘴与烟气检测器连接。

③含湿量温度测量：连接主机烟气采样嘴与含湿量温度检测器以及信号连接线。

1.3开机上述步骤准备好后，按电源开机进入主界面：二、采样操作2.1系统设置触控“①系统设置”菜单:图1系统设置界面日期/时间：直接触控显示位置，进入修改界面，可以修改。

要检查并保证该时间显示准确，否则采样记录和报表里面的开始采样日期会不对，且不能修改。

大气压：可以选择输入值模式或者测量模式。

仪器自带大气压力传感器，若发现测量不够准确，可转为输入模式，输入一个正确的大气压。

皮托管Kp：输入值，出厂用S型防堵皮托管，默认0.84不变。

烟气密度：输入值，出厂默认1.34不变。

采样类型：可以切换为烟尘或油烟。

当上述内容确定好后，触控界面由下脚的导航菜单，直接进入下一步骤“②烟道布点”2.2烟道布点烟道布点总共有3种烟道类型，当前选中的显示一个对号。

圆形烟道设置如下：烟道布点一圆形G计算距离1图2圆形烟道设置界面内径：圆形烟道的内部有效直径，不包括烟道壁的厚度。

面积：根据输入的直径自动计算，不能人工修改。

套管L：见图2,烟道内壁到套管外端面，包含壁厚度和法兰盘长度。

环数：当直径变化，该值也变，仪器根据标准自动计算出。

但也可以让用户手动修改,增加使用灵活度。

孔数：圆形烟道上的测量孔，一般默认是1,大直径的烟道可能是2。

采样点数：该值不可人工修改，是仪器自动计算得出。

环数为0时，对应一个点。

触控界面左面的“矩形”菜单，会变成当前选择矩形烟道，设置界面如下：图3矩形烟道设置界面测孔边A ：有测量孔的那边的长度，现场测量后需要输入正确值。
