铁路信号课件信号机点灯电路

XJZ220—RD1—DJ5-6—LXJ43—HBⅠ1-Ⅰ2—LXJ63— RD2—XJF220
HBⅡ1—HDZJ—HD—HBⅡ2 检查LXJ↓→DJ ↑ →点红灯
2、 开放通过信号 L
XJZ220—RD1—DJ5-6—LXJ42—ZXJ82—TXJ22— LBⅠ1-Ⅰ2—LXJ62—RD2—XJF220 检查LXJ↑、TXJ↑、ZXJ↑→DJ↑→点绿灯
5、开放通过前一车场至下一车场停车 LU 检查LXJF↑、ZXJ↑、LUXJ↑、 TXJ↓→2DJ↑→点2黄 检查LXJ↑、ZXJ↑、LUXJ↑、TXJ↓、 2DJ↑→1DJ↑→点绿
6、 开放引导信号 HB
XJZ220—RD3—2DJ5-6—LXJF73—YXJ72—YBBⅠ1Ⅰ2—YXJ62—LXJ63—RD2—XJF220 检查LXJF↓、YXJ↑→2DJ↑→点白灯
3、 正线接车 U
XJZ220—RD1—DJ5-6—LXJ42—ZXJ82—TXJ23— LUXJ23—UBⅠ1-Ⅰ2—LXJ62—RD2—XJF220 检 查 LXJ↑ 、 ZXJ↑ 、 TXJ↓ 、 LUXJ↓→DJ↑→点黄灯
4、 开放站线接车信号 双U
XJZ220—RD3—2DJ5-6—LXJF72—ZXJ73—TXJ13— 2UBⅠ1-Ⅰ2—LXJ62—RD2—XJF220 检查LXJF↑、ZXJ↓、TXJ↓→2DJ↑→点2黄
XJZ220—RD1—DJ5-6—LXJ42—ZXJ83—2DJ22— LUXJ23—1UⅠ1-Ⅰ2—LXJ62—RD2—XJF220 检查LXJ↑、ZXJ↓、2DJ↑→1DJ↑→点1黄
（若2黄未能正常开放，1黄就不能开放。 1DJ↓→信号关闭）
SUCCESS
THANK YOU
2019/9/15

信号点灯电路一、 进站信号机点灯电路1、平时，LXJ 落下，进站信号机显示红灯，电路图如图中红线所示：电路为：2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------.2正线通过时，LXJ 、ZXJ 和TXJ 均吸起，进站信号机显示一个绿灯，电路图如图中绿线所示：电路为：220156414281822122111262612220XJZ RD DJ LXJ ZX J TXJ LB LXJ RD XJF ---------------3、正线接车时，LXJ 和ZXJ 均吸起，进站信号机显示一个黄灯，电路图为图中蓝色线所示：电路为：2201564142818221232123111262612220XJZ RD DJ LXJ ZXJ TXJ LUXJ UB LXJ RD XJF -----------------4、站线接车时，LXJ 显示两个黄色灯光，首先接通第二个黄灯电路，其电路为图中红色线所示电路为：11132203567172717311126261222022XJZ RD DJ LXJF ZXJ TXJ UB LXJ RD XJF ---------------该电路2DJ 吸起证明第二黄灯完好，之后接通第一黄灯点灯电路，其电路如图中蓝色线所示：电路为：562201414281832122212311122XJZ RD DJ LXJ ZXJ DJ LUXJ UB --------------62612220LXJ RD XJF ---5、建立通过第一个车场到下一个车场去时：由于ZXJ 和LUXJ 励磁吸起，TXJ 都失磁落下，所以接通的是LB 绿灯和2UB 黄灯电路，该点灯电路先接通第二黄灯电路，后接通绿灯电路，其第二黄灯电路为如图中蓝色线所示：电路为：2203567172717211121113111222XJZ RD DJ LXJF ZXJ LUXJ TXJ UB -------------62612220LXJ RD XJF ----该电路2DJ 吸起证明第二黄灯完好，然后接通绿灯点灯电路，其电路为图中蓝色线所示：其电路为：562201414281822123212231322XJZ RD DJ LXJ ZXJ TXJ LUXJ DJ -------------111262612220LB LXJ RD XJF ------6、引导接车：LXJ 失磁落下，而引导信号继电器YXJ 励磁吸起，因此，这时接通的是HB 红灯电路和YBB 月白灯电路，红灯电路为图中红线所示：电路为：2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------. 月白灯电路为图中蓝色线所示：其电路为：2203567173717211126261636122202XJZ RD DJ LXJF YXJ YBB YXJ LXJ RD XJF ---------------7、经18#及其以上道岔侧向位置时，进站信号机显示黄闪和黄色灯光，先接通二黄灯电路，后接通黄灯闪光电路。

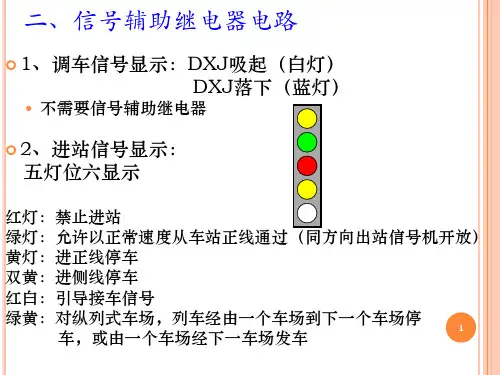

二、信号辅助继电器电路
1、调车信号显示：DXJ吸起（白灯）

不需要信号辅助继电器
DXJ落下（蓝灯）
2、进站信号显示：
五灯位六显示
红灯：禁止进站 绿灯：允许以正常速度从车站正线通过（同方向出站信号机开放） 黄灯：进正线停车 双黄：进侧线停车 红白：引导接车信号 绿黄：对纵列式车场，列车经由一个车场到下一个车场停 1 车，或由一个车场经下一车场发车
防护因故ZXJ不能吸 起而LXJ↑，使本应 点1L变成点双L的错 误显示。达到故障— 安全的目的。
6
注：ZXJ↑ → LXJ ↑ LXJ ↓ → ZXJ ↓
7
三、信号点灯电路
1、采用混线防护措施； 2、信号灯采用双灯丝冷备的方法；
3、凡同时点两个允许显示给出行车命令时，在它们的
点灯电路里都接有2DJ的前接点；
4、运行灯的主、副灯丝均坏时，电路红灯（对调车为
蓝灯），同时报警；
8 5、由信号楼送出的电压经变压器变压为13V～14V，
以点亮灯
平时 绿灯
9
LXZ

2LXF
区别点一个绿灯 还是两个绿灯
区别点一个绿灯 还是一个黄灯
10
11
进站信号机LXJ ↑且ZXJ ↑3 且同方向进路信号机开放
信号显示
平时
LXJ↓ YXJ↓
引导接车
LXJ↓ YXJ↑
侧线接车
LXJ↑ ZXJ↓
LXJ↑ ZXJ↑ LUXJ↓ TXJ↓
LXJ↑ ZXJ↑ LUXJ↑ TXJ↓
LXJ↑ ZXJ↑ LUXJ↓ TXJ↑
正线 接车
由前场进入 本场正线
正线 通过
因此，仅用一个LXJ来控制这么多的显示，显然不够，则 需用五个继电器控制：

LOGO
A—矮型；G—高柱；F—复示、发车； U—黄色；B—月白色；A—蓝色；H—红色；L—绿色。
2、组合式色灯信号机
LOGO
❖组合式色灯信号机每个机构只有一个灯室。使用 时根据信号显示要求可以分别组装成单显示、二 显示及三显示机构，故称为组合式。 灯室间无窜 光的可能。
组合式色灯信号机
（1）组合式色灯信号机构的结构
3、LED色灯信号机
（1）LED色灯信号机机构
由铝合金机构、发光盘、 点灯装置、报警单元组成。
LOGO
LED色灯信号机
LOGO
❖ LED组合式色灯信号机的机构规格，与透镜式色 灯信号机基本相同。 ❖ 小型LED色灯信号机的机构，比透镜式色灯信号 机小了许多，适合安装于地下空间较小的隧道内， 以满足设备限界要求。 ❖ LED有两灯位、三灯位和四灯位三种，主要由点 灯变压器、超高亮度发光二极管矩阵（发光盘）、 光学透镜、固定框架等组成。
LOGO
❖二显示和三显示机构可以单独使用，也可以组合使用(也可 与单显示机构组合)，各种信号机可根据信号显示的需要选用 机构，再按信号灯位颜色 来配备有色内透镜。例如， 由一个二显示机构和一个 三显示机构组成，并对于 不使用的灯位予以封闭。
透镜式色灯信号机
LOGO
信号机背板：
透镜式色灯信号机 透镜式色灯信号机的型号
LED信号机没有点灯过程中冷丝状态的冲击电流，有利 于延长供电装置使用寿命。
LED色灯信号机
LOGO
缺点： 价格昂贵。 生产厂家多，设计生产标准未完全统一。 发光盘寿命长，但点灯单元、信号机构寿命不能 同样长。

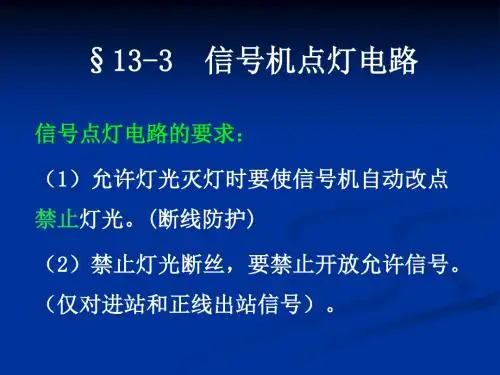

3.1.2 信号机点灯电路的要求
LOGO
信号机点灯电路是安全电路，所以对信号机点 灯电路的要求比较高。设计电路时既要考虑断线保 护，又要考虑混线防护。
