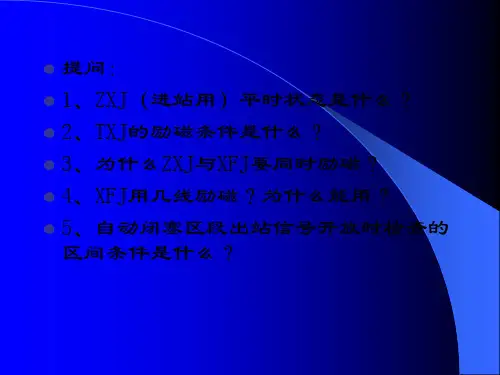

信号点灯电路一、 进站信号机点灯电路1、平时,LXJ 落下,进站信号机显示红灯,电路图如图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------、2正线通过时,LXJ 、ZXJ 与TXJ 均吸起,进站信号机显示一个绿灯,电路图如图中绿线所示:电路为:220156414281822122111262612220XJZ RD DJ LXJ ZX J TXJ LB LXJ RD XJF ---------------3、正线接车时,LXJ 与ZXJ 均吸起,进站信号机显示一个黄灯,电路图为图中蓝色线所示:电路为:2201564142818221232123111262612220XJZ RD DJ LXJ ZXJ TXJ LUXJ UB LXJ RD XJF -----------------4、站线接车时,LXJ 显示两个黄色灯光,首先接通第二个黄灯电路,其电路为图中红色线所示电路为:11132203567172717311126261222022XJZ RD DJ LXJF ZXJ TXJ UB LXJ RD XJF ---------------该电路2DJ 吸起证明第二黄灯完好,之后接通第一黄灯点灯电路,其电路如图中蓝色线所示:电路为:562201414281832122212311122XJZ RD DJ LXJ ZXJ DJ LUXJ UB --------------62612220LXJ RD XJF ---5、建立通过第一个车场到下一个车场去时:由于ZXJ 与LUXJ 励磁吸起,TXJ 都失磁落下,所以接通的就是LB 绿灯与2UB 黄灯电路,该点灯电路先接通第二黄灯电路,后接通绿灯电路,其第二黄灯电路为如图中蓝色线所示:电路为:2203567172717211121113111222XJZ RD DJ LXJF ZXJ LUXJ TXJ UB -------------62612220LXJ RD XJF ----该电路2DJ 吸起证明第二黄灯完好,然后接通绿灯点灯电路,其电路为图中蓝色线所示:其电路为:562201414281822123212231322XJZ RD DJ LXJ ZXJ TXJ LUXJ DJ -------------111262612220LB LXJ RD XJF ------6、引导接车:LXJ 失磁落下,而引导信号继电器YXJ 励磁吸起,因此,这时接通的就是HB 红灯电路与YBB 月白灯电路,红灯电路为图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------、月白灯电路为图中蓝色线所示:其电路为:2203567173717211126261636122202XJZ RD DJ LXJF YXJ YBB YXJ LXJ RD XJF ---------------7、经18#及其以上道岔侧向位置时,进站信号机显示黄闪与黄色灯光,先接通二黄灯电路,后接通黄灯闪光电路。

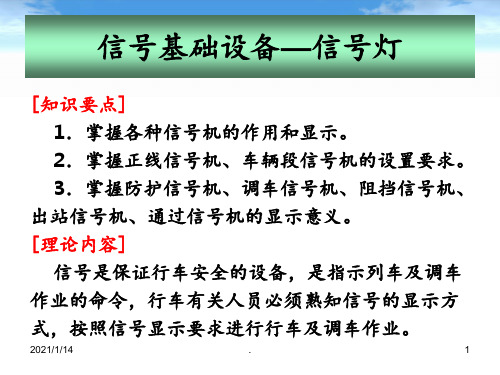

湖南省 2015 年名师课堂项目铁路信号基础设备维护项目三：信号机和信号表示器--信号机点灯铁路信号基础设备维护信号机时如何点亮的？铁路信号基础设备维护铁路信号机点灯电路分析01信号机点灯室外设备02信号机的检修维护03进站信号机点灯电路图1.XB箱XB箱：信号变压器箱，放置信号机室外配线、变压器、灯丝转换继电器以及信号点灯单元的箱盒。
2.配线端子板XB箱内部配线与外部配线的连接点。
3.信号变压器为色灯信号机提供电源，将220V电源降至12V。
4.灯丝转换继电器当主灯丝熔断后，自动切换到负灯丝，并给灯丝报警电路提供报警。
5.信号点灯单元又名多功能智能点灯单元，将信号点灯、灯丝转换报警等功能结合成一体。
5.信号点灯单元铁路信号基础设备维护6.SD-2型双灯定焦盘灯组1.信号机电气测试1.信号机电气测试室外测试点：端子板、变压器一次侧、变压器二次侧、灯丝继电器一次侧、灯丝继电器二次侧主、灯丝继电器二次侧副、主灯丝端电压、副灯丝端电压。
注：信号机测试必须在信号灯泡点灯状态下进行，应与本站值班员联系，依次开放开放各种信号显示。
色灯信号机灯泡的端电压应为额定值的85%~95%（10.2~11.4V）调车信号为75%~95%（9~11.4V）容许信号为65%~85%（7.8~10.2V）高于95%影响寿命，低于85%影响显示距离。
1.信号机电气测试2.集中检修机构及箱盒内部检修内部清洁、防尘防水设备良好；透镜安装牢固，且无裂痕、破损、漏水可能；灯座、灯口安装牢固不活动，弹片压力适当，接触良好；各部螺丝紧固，螺帽垫片齐全；器材类型正确不超期，固定良好；配线整齐，绑扎牢固无破皮老化；名牌齐全、正确，字迹清楚；图纸、资料保存完好，与实物相符；备用灯泡有老化标记。
1.信号机电气测试3.试验主、副灯丝转换试验，报警良好。
更换灯泡要检查显示距离。
进行I级测试并记录。
消记、加锁。
铁路信号基础设备维护谢谢！。
