进站带预告信号机点灯电路图

信号机点灯电路故障分析及处理姓 名 学 号 2009 院、系、部电气工程系 班 号方09 日 期2012年12月21日※※※※※※※※※ ※※※※※※ 2009级 铁道信号摘要信号机是铁路信号设备的重要组成部分之一，在运输生产工作中，它起着指挥列车和车列运行的重要作用，在铁路运输系统中，它为提高区间和车站通过能力及编解效率提供了强有力的安全保障。

随着铁路扩大内涵再生产的不断深入，铁路信号设备也在随其发生着巨大的变化。

根据地区发展和站场的实际情况，所设置的信号机类型也大不相同，因此，在控制信号机显示状态的点灯电路中所接入的条件也不相同。

用来提供不同的显示，以满足和适应不同地区的各种需要。

信号机按用途分为进站、出站、通过、进路、预告、遮断、驼峰、驼峰辅助、复示、调车十种。

本论文中将主要介绍一种信号机点灯电路－－进站信号机点灯电路故障分析及处理方法。

关键词：铁路信号信号机点灯电路故障分析目录一、进站信号机点灯电路 (1)二、信号机点灯电路故障 (2)（一）区分室内外故障 (2)（二）信号机点灯电路故障分析 (2)三、信号点灯电路故障实例的处理 (3)（一）故障实例 (3)1. 故障查找步骤 (3)2. 故障查找结果 (3)3. 故障说明 (3)结论 (4)参考文献 (5)一、进站信号机点灯电路进站信号机点灯电路中，黄、绿和红用一个灯丝继电器监督，叫做第一灯丝继电器，而第二个黄灯与引导白灯用一个继电器监督，叫做第二灯丝继电器，平时进站信号机点红灯。

点灯变压器HB有输出，初级线圈电流大，所以与初级线圈串联在一起的灯丝继电器在吸起状态，表示灯泡完好。

当红灯灭灯时，灯丝继电器将因红灯HB二次侧开路，一次侧电流大大减少而失磁落下，并用其落下接点，使控制台相应的信号复示器闪红光。

凡是同时点两个允许灯光时，在灯光电路中都接在第二个灯丝继电器２DJ前接点。

接入２DJ前接点的目的：当第二个黄灯灭灯时，使绿灯或第一个黄灯也必须跟着灭灯，以便用第一个灯丝继电器的前接点断开列车信号继电器LXJ电路，使信号自动改点红灯。

目录內容摘要第1章信号点灯电路图第2章方向电路图第3章组合连接图第4章组合排列第5章极性交叉和电缆布置图第6章四线制单动道岔电路图第7章组合架电源零层配线表第8章微机检测第9章微机联锁的设想总结第1章信号点灯电路图信号机点灯电路是用来控制信号机的显示状态，直接向机务人员发出行车命令。

各种信号的显示正确与否，直接关系到行车的安全问题。

为此信号机点灯电路必须是具有严密性、可靠性的安全电路。

又因为它有室内外联系用的电缆线路，所以设计信号机点灯电路时必须有断线保护和混线保护措施。

信号机点灯电路在断线故障时要求灭灯时要使用信号显示降级，如绿灯或黄灯灭灯时要自动红灯，禁止灯光灭灯时，要禁止信号机（仅对进站和正线出站信号机而言）再开放允许信号。

为了实现这些要求，在点亮每一个信号机灯泡时均要串联一个灯丝继电器DJ，用于监督灯泡的完整性。

本站信号机采用透镜式色灯信号机。

信号机点灯电路均采用集中供电制，由信号楼继电器室供给交流220V点灯电源。

由于信号灯泡是采用低压12V，因此对应调车信号机信号灯泡分别设有一台信号变压器（BX-30型，初级为220V次级为13-14V）列车信号机每一灯泡设有一台带有主副灯丝转换功能的点灯单元XDZ。

下面介绍一下进站信号机和调车信号机点灯电路原理。

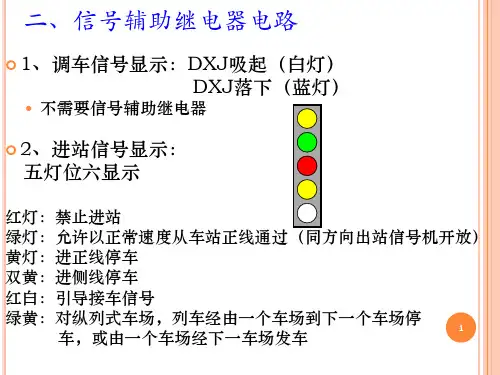

一、进站信号机点灯电路它有五个灯泡，其灯位从上至下为1U、L、H、2U、B。

共有红、绿、黄、双黄、绿黄、红白六种显示状态。

这六种显示状态由进站信号机的LXT、TXJ、ZXJ、LUXJ、YXJ来控制。

下面用电路逻辑关系来表达这六种显示状态。

（一）平时关闭状态LXJ落下后，红灯亮且DJ 吸起。

（二）开放正线通过信号LXJ、ZXJ、TXJ吸起后，则绿灯亮DJ吸起。

（三）开放正线接车信号LXJ 、ZXJ吸起，TXJ落下，黄灯亮且DJ吸起。

（四）开放侧线接车信号LXJF吸起，ZXJ、TXJ落下后，双黄亮2DJ吸起。

LXJ吸起，ZXJ落下，2DJ吸起，则黄灯亮DJ吸起。

目录內容摘要第1章信号点灯电路图第2章方向电路图第3章组合连接图第4章组合排列第5章极性交叉和电缆布置图第6章四线制单动道岔电路图第7章组合架电源零层配线表第8章微机检测第9章微机联锁的设想总结第1章信号点灯电路图信号机点灯电路是用来控制信号机的显示状态，直接向机务人员发出行车命令。

各种信号的显示正确与否，直接关系到行车的安全问题。

为此信号机点灯电路必须是具有严密性、可靠性的安全电路。

又因为它有室内外联系用的电缆线路，所以设计信号机点灯电路时必须有断线保护和混线保护措施。

信号机点灯电路在断线故障时要求灭灯时要使用信号显示降级，如绿灯或黄灯灭灯时要自动红灯，禁止灯光灭灯时，要禁止信号机（仅对进站和正线出站信号机而言）再开放允许信号。

为了实现这些要求，在点亮每一个信号机灯泡时均要串联一个灯丝继电器DJ，用于监督灯泡的完整性。

本站信号机采用透镜式色灯信号机。

信号机点灯电路均采用集中供电制，由信号楼继电器室供给交流220V点灯电源。

由于信号灯泡是采用低压12V，因此对应调车信号机信号灯泡分别设有一台信号变压器（BX-30型，初级为220V次级为13-14V）列车信号机每一灯泡设有一台带有主副灯丝转换功能的点灯单元XDZ。

下面介绍一下进站信号机和调车信号机点灯电路原理。

一、进站信号机点灯电路它有五个灯泡，其灯位从上至下为1U、L、H、2U、B。

共有红、绿、黄、双黄、绿黄、红白六种显示状态。

这六种显示状态由进站信号机的LXT、TXJ、ZXJ、LUXJ、YXJ来控制。

下面用电路逻辑关系来表达这六种显示状态。

（一）平时关闭状态LXJ落下后，红灯亮且DJ 吸起。

（二）开放正线通过信号LXJ、ZXJ、TXJ吸起后，则绿灯亮DJ吸起。

（三）开放正线接车信号LXJ 、ZXJ吸起，TXJ落下，黄灯亮且DJ吸起。

（四）开放侧线接车信号LXJF吸起，ZXJ、TXJ落下后，双黄亮2DJ吸起。

LXJ吸起，ZXJ落下，2DJ吸起，则黄灯亮DJ吸起。

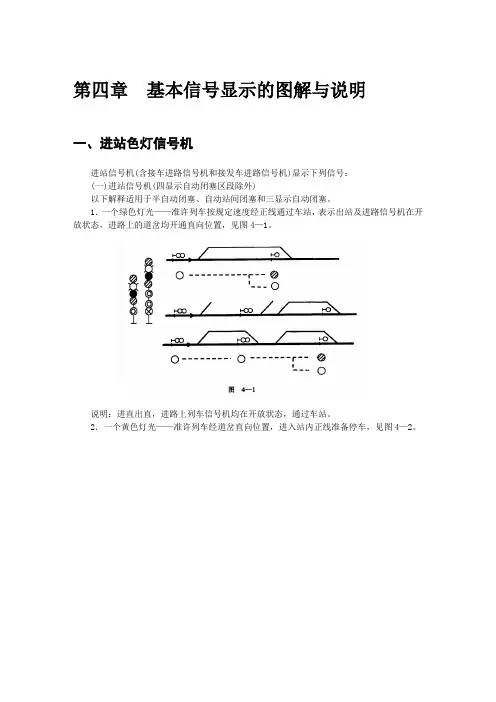

第四章基本信号显示的图解与说明一、进站色灯信号机进站信号机(含接车进路信号机和接发车进路信号机)显示下列信号：(一)进站信号机(四显示自动闭塞区段除外)以下解释适用于半自动闭塞、自动站间闭塞和三显示自动闭塞。

1．一个绿色灯光——准许列车按规定速度经正线通过车站，表示出站及进路信号机在开放状态，进路上的道岔均开通直向位置，见图4—1。

说明：进直出直，进路上列车信号机均在开放状态，通过车站。

2．一个黄色灯光——准许列车经道岔直向位置，进入站内正线准备停车，见图4—2。

说明：进直出弯。

只要发车进路经过道岔侧向，不论道岔号(辙叉号)是多大，进站信号机均显示黄灯。

3．两个黄色灯光——准许列车经道岔侧向位置，进入站内准备停车，见图4—3。

说明：经辙叉号18号以下道岔的侧向接车，不论次一架信号机开放与否，进站信号机均显示两个黄灯。

4．一个黄色闪光和一个黄色灯光一一准许列车经过18号及其以上道岔侧向位置，进入站内越过下一架已经开放的信号机，且该信号机的进路经道岔的直向或18号及其以上道岔的侧向位置，见图4——4(a)。

说明：图中带圈道岔是指18号及其以上道岔，显示黄闪、黄时，必须同时满足如下条件：——接车进路开通侧向位置的道岔必须是18号及其以上道岔；——发车信号机在开放状态；——发车进路上道岔均开通直向位置，或开通侧向位置的道岔必须是18号及其以上道岔。

图4—4(b)是作对照用的，说明虽经18号及其以上道岔侧向位置，但后一架信号机关闭或经小于18号道岔侧向位置开通进路时，仍应显示两个黄灯。

5．一个红色灯光——不准列车越过该信号机，见图4—5。

6．一个绿色灯光和一个黄色灯光——准许列车经道岔直向位置，进入站内越过下一架已经开放的接车进路信号机准备停车，见图4—6。

说明：下一架接车进路信号机(或接发车进路信号机)显示一个黄灯，注意下一架正线上的进路信号机应设成接车性质的信号机，如图4—6最下面站场的正线上的进路信号机，尽管无两个黄灯的显示，也要设成接发车进路信号机，因为接发车信号机能区分进路的弯与直。

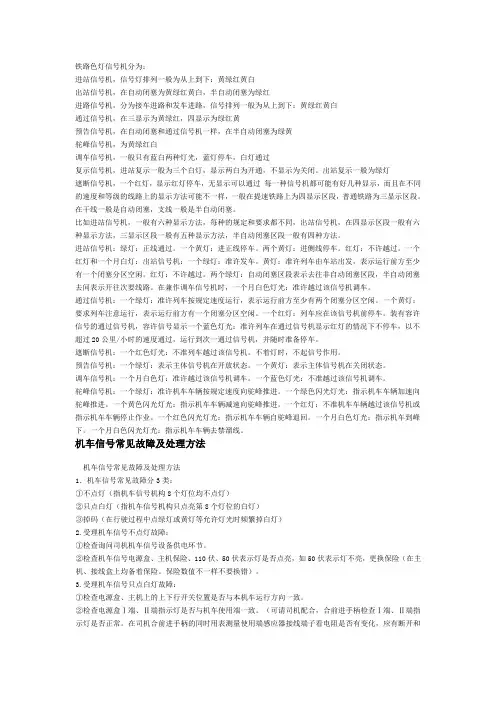

铁路色灯信号机分为：进站信号机，信号灯排列一般为从上到下：黄绿红黄白出站信号机，在自动闭塞为黄绿红黄白，半自动闭塞为绿红进路信号机，分为接车进路和发车进路，信号排列一般为从上到下：黄绿红黄白通过信号机，在三显示为黄绿红，四显示为绿红黄预告信号机，在自动闭塞和通过信号机一样，在半自动闭塞为绿黄驼峰信号机，为黄绿红白调车信号机，一般只有蓝白两种灯光，蓝灯停车，白灯通过复示信号机，进站复示一般为三个白灯，显示两白为开通，不显示为关闭。

出站复示一般为绿灯遮断信号机，一个红灯，显示红灯停车，无显示可以通过每一种信号机都可能有好几种显示，而且在不同的速度和等级的线路上的显示方法可能不一样，一般在提速铁路上为四显示区段，普通铁路为三显示区段。

在干线一般是自动闭塞，支线一般是半自动闭塞。

比如进站信号机，一般有六种显示方法，每种的规定和要求都不同，出站信号机，在四显示区段一般有六种显示方法，三显示区段一般有五种显示方法，半自动闭塞区段一般有四种方法。

进站信号机：绿灯：正线通过。

一个黄灯：进正线停车。

两个黄灯：进侧线停车。

红灯：不许越过。

一个红灯和一个月白灯：出站信号机：一个绿灯：准许发车。

黄灯：准许列车由车站出发，表示运行前方至少有一个闭塞分区空闲。

红灯：不许越过。

两个绿灯：自动闭塞区段表示去往非自动闭塞区段，半自动闭塞去间表示开往次要线路。

在兼作调车信号机时，一个月白色灯光：准许越过该信号机调车。

通过信号机：一个绿灯：准许列车按规定速度运行，表示运行前方至少有两个闭塞分区空闲。

一个黄灯：要求列车注意运行，表示运行前方有一个闭塞分区空闲。

一个红灯：列车应在该信号机前停车。

装有容许信号的通过信号机，容许信号显示一个蓝色灯光：准许列车在通过信号机显示红灯的情况下不停车，以不超过20公里/小时的速度通过，运行到次一通过信号机，并随时准备停车。

遮断信号机：一个红色灯光：不准列车越过该信号机。

不着灯时，不起信号作用。

预告信号机：一个绿灯：表示主体信号机在开放状态。

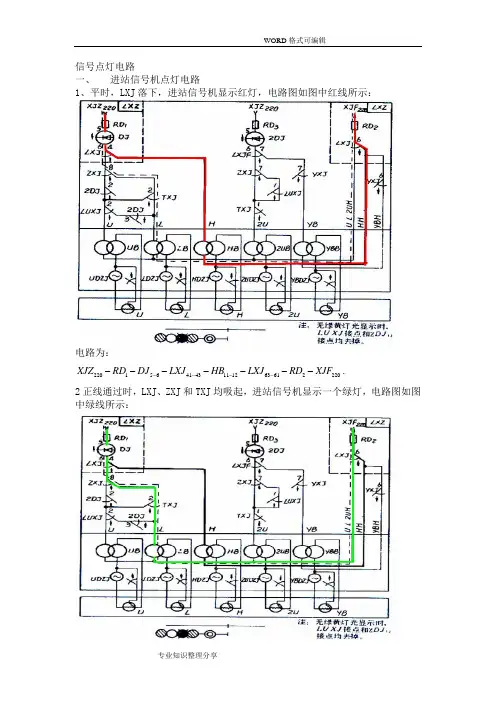

信号点灯电路一、 进站信号机点灯电路1、平时,LXJ 落下,进站信号机显示红灯,电路图如图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------、2正线通过时,LXJ 、ZXJ 与TXJ 均吸起,进站信号机显示一个绿灯,电路图如图中绿线所示:电路为:220156414281822122111262612220XJZ RD DJ LXJ ZX J TXJ LB LXJ RD XJF ---------------3、正线接车时,LXJ 与ZXJ 均吸起,进站信号机显示一个黄灯,电路图为图中蓝色线所示:电路为:2201564142818221232123111262612220XJZ RD DJ LXJ ZXJ TXJ LUXJ UB LXJ RD XJF -----------------4、站线接车时,LXJ 显示两个黄色灯光,首先接通第二个黄灯电路,其电路为图中红色线所示电路为:11132203567172717311126261222022XJZ RD DJ LXJF ZXJ TXJ UB LXJ RD XJF ---------------该电路2DJ 吸起证明第二黄灯完好,之后接通第一黄灯点灯电路,其电路如图中蓝色线所示:电路为:562201414281832122212311122XJZ RD DJ LXJ ZXJ DJ LUXJ UB --------------62612220LXJ RD XJF ---5、建立通过第一个车场到下一个车场去时:由于ZXJ 与LUXJ 励磁吸起,TXJ 都失磁落下,所以接通的就是LB 绿灯与2UB 黄灯电路,该点灯电路先接通第二黄灯电路,后接通绿灯电路,其第二黄灯电路为如图中蓝色线所示:电路为:2203567172717211121113111222XJZ RD DJ LXJF ZXJ LUXJ TXJ UB -------------62612220LXJ RD XJF ----该电路2DJ 吸起证明第二黄灯完好,然后接通绿灯点灯电路,其电路为图中蓝色线所示:其电路为:562201414281822123212231322XJZ RD DJ LXJ ZXJ TXJ LUXJ DJ -------------111262612220LB LXJ RD XJF ------6、引导接车:LXJ 失磁落下,而引导信号继电器YXJ 励磁吸起,因此,这时接通的就是HB 红灯电路与YBB 月白灯电路,红灯电路为图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------、月白灯电路为图中蓝色线所示:其电路为:2203567173717211126261636122202XJZ RD DJ LXJF YXJ YBB YXJ LXJ RD XJF ---------------7、经18#及其以上道岔侧向位置时,进站信号机显示黄闪与黄色灯光,先接通二黄灯电路,后接通黄灯闪光电路。

信号点灯电路一、 进站信号机点灯电路1、平时，LXJ 落下，进站信号机显示红灯，电路图如图中红线所示：电路为：2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------.2正线通过时，LXJ 、ZXJ 和TXJ 均吸起，进站信号机显示一个绿灯，电路图如图中绿线所示：电路为：220156414281822122111262612220XJZ RD DJ LXJ ZX J TXJ LB LXJ RD XJF ---------------3、正线接车时，LXJ 和ZXJ 均吸起，进站信号机显示一个黄灯，电路图为图中蓝色线所示：电路为：2201564142818221232123111262612220XJZ RD DJ LXJ ZXJ TXJ LUXJ UB LXJ RD XJF -----------------4、站线接车时，LXJ 显示两个黄色灯光，首先接通第二个黄灯电路，其电路为图中红色线所示电路为：11132203567172717311126261222022XJZ RD DJ LXJF ZXJ TXJ UB LXJ RD XJF ---------------该电路2DJ 吸起证明第二黄灯完好，之后接通第一黄灯点灯电路，其电路如图中蓝色线所示：电路为：562201414281832122212311122XJZ RD DJ LXJ ZXJ DJ LUXJ UB --------------62612220LXJ RD XJF ---5、建立通过第一个车场到下一个车场去时：由于ZXJ 和LUXJ 励磁吸起，TXJ 都失磁落下，所以接通的是LB 绿灯和2UB 黄灯电路，该点灯电路先接通第二黄灯电路，后接通绿灯电路，其第二黄灯电路为如图中蓝色线所示：电路为：2203567172717211121113111222XJZ RD DJ LXJF ZXJ LUXJ TXJ UB -------------62612220LXJ RD XJF ----该电路2DJ 吸起证明第二黄灯完好，然后接通绿灯点灯电路，其电路为图中蓝色线所示：其电路为：562201414281822123212231322XJZ RD DJ LXJ ZXJ TXJ LUXJ DJ -------------111262612220LB LXJ RD XJF ------6、引导接车：LXJ 失磁落下，而引导信号继电器YXJ 励磁吸起，因此，这时接通的是HB 红灯电路和YBB 月白灯电路，红灯电路为图中红线所示：电路为：2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------. 月白灯电路为图中蓝色线所示：其电路为：2203567173717211126261636122202XJZ RD DJ LXJF YXJ YBB YXJ LXJ RD XJF ---------------7、经18#及其以上道岔侧向位置时，进站信号机显示黄闪和黄色灯光，先接通二黄灯电路，后接通黄灯闪光电路。

进站信号机电路分析及故障处理摘要信号机是用于指挥列车运行的信号设备，其显示为开放信号时，允许列车通过进路；显示为关闭信号时，禁止列车进入进路。

信号机是铁路信号设备的重要组成部分之一，在运输生产工作中，它起着指挥列车和车列运行的重要作用，在铁路运输系统中，它为提高区间和车站通过能力及编解效率提供了强有力的安全保障。

随着铁路扩大内涵再生产的不断深入，铁路信号设备也在随其发生着巨大的变化。

根据地区发展和站场的实际情况，所设置的信号机类型也大不相同，因此，在控制信号机显示状态的点灯电路中所接入的条件也不相同。

用来提供不同的显示，以满足和适应不同地区的各种需要。

信号机按用途分为进站.出站.通过.进路.预告.驼峰.复示.调车等。

本论文中将主要介绍一种信号机点灯电路－－进站信号机点灯电路故障分析及处理方法。

关键词：铁路信号进站信号机信号机点灯电路故障处理目录第一章铁路信号............................................................................................................................................. - 7 -1.1铁路信号概述 (7)1.2进站信号机的设置和显示 (1)第二章进站信号机的电路原理 (4)2.1进站信号机用信号辅助继电器电路 (4)2.2进站信号机点灯电路 (6)2.2.1进站信号机模拟电路 (8)2.2.2进站信号机内部配线表 (13)2.2.3进站信号机模拟盘接线图 (15)第三章进站信号机点灯电路故障分析与处理 (16)3.1正确区分室内外故障 (16)3.1.1信号机点灯电路故障分析与处理 (16)3.1.2 进站信号机故障的处理 (18)3.2信号机点灯电路故障查找总结 (21)第四章总结 (29)4.1本人所完成的工作 (30)4.2不足之处 (30)第五章致谢和参考文献 (23)参考文献 (24)第一章铁路信号1.1 铁路信号概述铁路信号是用特定的物体（包括灯）的颜色、形状、位置，或用仪表和音响设备等向铁路行车人员传达有关机车车辆运行条件、行车设备状态以及行车的指示和命令等信息。

第四章基本信号显示的图解与说明一、进站色灯信号机进站信号机(含接车进路信号机和接发车进路信号机)显示下列信号：(一)进站信号机(四显示自动闭塞区段除外)以下解释适用于半自动闭塞、自动站间闭塞和三显示自动闭塞。

1．一个绿色灯光——准许列车按规定速度经正线通过车站，表示出站及进路信号机在开放状态，进路上的道岔均开通直向位置，见图4—1。

说明：进直出直，进路上列车信号机均在开放状态，通过车站。

2．一个黄色灯光——准许列车经道岔直向位置，进入站内正线准备停车，见图4—2。

说明：进直出弯。

只要发车进路经过道岔侧向，不论道岔号(辙叉号)是多大，进站信号机均显示黄灯。

3．两个黄色灯光——准许列车经道岔侧向位置，进入站内准备停车，见图4—3。

说明：经辙叉号18号以下道岔的侧向接车，不论次一架信号机开放与否，进站信号机均显示两个黄灯。

4．一个黄色闪光和一个黄色灯光一一准许列车经过18号及其以上道岔侧向位置，进入站内越过下一架已经开放的信号机，且该信号机的进路经道岔的直向或18号及其以上道岔的侧向位置，见图4——4(a)。

说明：图中带圈道岔是指18号及其以上道岔，显示黄闪、黄时，必须同时满足如下条件：——接车进路开通侧向位置的道岔必须是18号及其以上道岔；——发车信号机在开放状态；——发车进路上道岔均开通直向位置，或开通侧向位置的道岔必须是18号及其以上道岔。

图4—4(b)是作对照用的，说明虽经18号及其以上道岔侧向位置，但后一架信号机关闭或经小于18号道岔侧向位置开通进路时，仍应显示两个黄灯。

5．一个红色灯光——不准列车越过该信号机，见图4—5。

6．一个绿色灯光和一个黄色灯光——准许列车经道岔直向位置，进入站内越过下一架已经开放的接车进路信号机准备停车，见图4—6。

说明：下一架接车进路信号机(或接发车进路信号机)显示一个黄灯，注意下一架正线上的进路信号机应设成接车性质的信号机，如图4—6最下面站场的正线上的进路信号机，尽管无两个黄灯的显示，也要设成接发车进路信号机，因为接发车信号机能区分进路的弯与直。

目录內容摘要第1章信号点灯电路图第2章方向电路图第3章组合连接图第4章组合排列第5章极性交叉和电缆布置图第6章四线制单动道岔电路图第7章组合架电源零层配线表第8章微机检测第9章微机联锁的设想总结第1章信号点灯电路图信号机点灯电路是用来控制信号机的显示状态，直接向机务人员发出行车命令。

各种信号的显示正确与否，直接关系到行车的安全问题。

为此信号机点灯电路必须是具有严密性、可靠性的安全电路。

又因为它有室内外联系用的电缆线路，所以设计信号机点灯电路时必须有断线保护和混线保护措施。

信号机点灯电路在断线故障时要求灭灯时要使用信号显示降级，如绿灯或黄灯灭灯时要自动红灯，禁止灯光灭灯时，要禁止信号机（仅对进站和正线出站信号机而言）再开放允许信号。

为了实现这些要求，在点亮每一个信号机灯泡时均要串联一个灯丝继电器DJ，用于监督灯泡的完整性。

本站信号机采用透镜式色灯信号机。

信号机点灯电路均采用集中供电制，由信号楼继电器室供给交流220V点灯电源。

由于信号灯泡是采用低压12V，因此对应调车信号机信号灯泡分别设有一台信号变压器（BX-30型，初级为220V次级为13-14V）列车信号机每一灯泡设有一台带有主副灯丝转换功能的点灯单元XDZ。

下面介绍一下进站信号机和调车信号机点灯电路原理。

一、进站信号机点灯电路它有五个灯泡，其灯位从上至下为1U、L、H、2U、B。

共有红、绿、黄、双黄、绿黄、红白六种显示状态。

这六种显示状态由进站信号机的LXT、TXJ、ZXJ、LUXJ、YXJ来控制。

下面用电路逻辑关系来表达这六种显示状态。

（一）平时关闭状态LXJ落下后，红灯亮且DJ 吸起。

（二）开放正线通过信号LXJ、ZXJ、TXJ吸起后，则绿灯亮DJ吸起。

（三）开放正线接车信号LXJ 、ZXJ吸起，TXJ落下，黄灯亮且DJ吸起。

（四）开放侧线接车信号LXJF吸起，ZXJ、TXJ落下后，双黄亮2DJ吸起。

LXJ吸起，ZXJ落下，2DJ吸起，则黄灯亮DJ吸起。

目录內容摘要第1章信号点灯电路图第2章方向电路图第3章组合连接图第4章组合排列第5章极性交叉和电缆布置图第6章四线制单动道岔电路图第7章组合架电源零层配线表第8章微机检测第9章微机联锁的设想总结第1章信号点灯电路图信号机点灯电路是用来控制信号机的显示状态，直接向机务人员发出行车命令。

各种信号的显示正确与否，直接关系到行车的安全问题。

为此信号机点灯电路必须是具有严密性、可靠性的安全电路。

又因为它有室内外联系用的电缆线路，所以设计信号机点灯电路时必须有断线保护和混线保护措施。

信号机点灯电路在断线故障时要求灭灯时要使用信号显示降级，如绿灯或黄灯灭灯时要自动红灯，禁止灯光灭灯时，要禁止信号机（仅对进站和正线出站信号机而言）再开放允许信号。

为了实现这些要求，在点亮每一个信号机灯泡时均要串联一个灯丝继电器DJ，用于监督灯泡的完整性。

本站信号机采用透镜式色灯信号机。

信号机点灯电路均采用集中供电制，由信号楼继电器室供给交流220V点灯电源。

由于信号灯泡是采用低压12V，因此对应调车信号机信号灯泡分别设有一台信号变压器（BX-30型，初级为220V次级为13-14V）列车信号机每一灯泡设有一台带有主副灯丝转换功能的点灯单元XDZ。

下面介绍一下进站信号机和调车信号机点灯电路原理。

一、进站信号机点灯电路它有五个灯泡，其灯位从上至下为1U、L、H、2U、B。

共有红、绿、黄、双黄、绿黄、红白六种显示状态。

这六种显示状态由进站信号机的LXT、TXJ、ZXJ、LUXJ、YXJ来控制。

下面用电路逻辑关系来表达这六种显示状态。

（一）平时关闭状态LXJ落下后，红灯亮且DJ 吸起。

（二）开放正线通过信号LXJ、ZXJ、TXJ吸起后，则绿灯亮DJ吸起。

（三）开放正线接车信号LXJ 、ZXJ吸起，TXJ落下，黄灯亮且DJ吸起。

（四）开放侧线接车信号LXJF吸起，ZXJ、TXJ落下后，双黄亮2DJ吸起。

LXJ吸起，ZXJ落下，2DJ吸起，则黄灯亮DJ吸起。

进站信号机点灯电路与出站调车信号机点灯电路控制信号机灯光显示的电路称为信号机点灯电路。

它包括进站信号机、出站兼调车信号机及调车信号机点灯电路等。

在6502电气集中联锁车站，以及新兴的计算机联锁车站，使用的信号机主要为色灯信号机，采用集中供电方式，由设在信号楼继电器室的电源屏供给专用的交流220V点灯电源。

信号机灯泡一般采用12V25W双灯丝灯泡。

由于点灯电源是220V，为此在信号机旁设置有变压器箱，箱内对每一个灯泡分别设有一台BX1——34型信号点灯变压器初级电压为220V，次级电压为13～14V。

采用这种供电方式，可以减少线路压降，在保证控制点灯距离的基础上不增加电缆芯线。

下面我们主要介绍进站信号机点灯电和出站兼调车信号机点灯电路。

进站信号机一般设在进站线路最外方道岔尖轨尖端（逆向道岔）不少于五十米的地点。

其中它的作用可归纳以下三点：（1）防护车站，进站信号机未开放前，列车不得进入车站；具体的说就是防护接车进路。

（2）指示列车进站的运行条件。

通知列车将遇到的条件，经过的道岔是直向或侧向，正线通过、停车或到发线停车等；（3）与接车进路及敌对进路相联锁，确保行车安全。

其中它的主要功能的是通过点灯控制电路控制灯光的显示来实现的。

进站信号机点灯电路如下图所示。

如上图所示，该图包括室内和室外两部分，上部为室内供电部分，下部为信号机受电部分，在每个供电主电路中都串接有熔断保护器，信号灯泡采用双灯丝灯泡。

由图可知,此进站信号机有五个灯泡，灯位从上至下排列顺序为：U、L、H、2U、YB。

U、L 和2U共用一条回线。

每个灯泡对应分别设有一台变压器，在主灯丝电路中都串接有灯丝转换继电器DZJ当主灯丝断丝是DZJ落下，通过它的后接点自动地将副灯丝接在电路中，使副灯丝点亮，继续给出信号显示，由于副灯丝寿命比较短，只有同时给出主灯丝报警，通知及时更换灯泡。

在电源和负载之间，串接有一系列的信号辅助继电器和灯丝继电器的接点。

进站信号机点灯电路故障分析与处理摘要：进站信号机是最基本也是最重要的信号设备之一，关系到行车的安全。

熟知其点灯电路，并对其出现的故障进行全面的分析与处理显得尤为重要。

在对其故障进行处理的过程中，若能正确的区分故障范围，并灵活运用一些技巧，将会事半功倍。

关键词：进站信号机点灯电路故障分析处理方法进站信号机点灯电路用来控制进站信号机的显示，直接向司机发出行车命令。

信号显示的正确与否，直接影响到行车安全。

因此，熟悉进站信号机的点灯电路（如图一所示），并正确地区分故障范围及性质，快速的对其进行处理，显得尤为重要。

下面将对进站信号机点灯电路故障范围的判断、室内部分故障的判断处理及室外部分的故障判断处理方法进行详细的阐述。

图一进站信号机点灯电路图1进站信号机点灯电路故障范围的判断正确的判断故障范围，是整个故障处理过程中的第一步，也是最重要的一步。

若能正确的判断，将会达到事半功倍的效果；否则，将会延误处理故障的最佳时机。

出现故障，首先通过控制台现象区分是否是点灯单元电路故障还是网络线及其他单元电路故障，然后通过分线盘来判断是室内故障，还是室外故障。

1.1 区分点灯单元电路故障和网路线故障开放允许信号时，控制台进站信号机复示器点亮绿灯的同时闪红灯，此现象维持约2s后，复示器改点稳定红灯，则说明是点灯单元电路故障；控制台上进站信号复示器绿灯不亮或绿灯点亮2s（同时复示器红灯灭灯）后熄灭，复示器重新点亮红灯。

则说明故障点不在信号点灯电路，有可能是网路线故障或其他单元电路故障。

1.2 区分室内故障和室外故障通过1.1判断出是点灯单元电路故障时，此时，应到分线盘，来区分是室内故障还是室外故障。

若是红灯点灯电路故障，用万用表直接在分线盘处测H与HH两端子之间的电压，若为220V，则说明故障在室外，若为0V，首先检查保险是否完好，若已熔断，压上保险，仍然熔断，则说明存在短路，应甩开分线盘H与HH这两个端子其中任意一根电缆芯线，再次压上保险，保险若仍然熔断，说明室内短路，保险若不再熔断，在分线盘进行测量，若为220V，则说明室外存在短路。

目录內容摘要第1章信号点灯电路图第2章方向电路图第3章组合连接图第4章组合排列第5章极性交叉和电缆布置图第6章四线制单动道岔电路图第7章组合架电源零层配线表第8章微机检测第9章微机联锁的设想总结第1章信号点灯电路图信号机点灯电路是用来控制信号机的显示状态，直接向机务人员发出行车命令。

各种信号的显示正确与否，直接关系到行车的安全问题。

为此信号机点灯电路必须是具有严密性、可靠性的安全电路。

又因为它有室内外联系用的电缆线路，所以设计信号机点灯电路时必须有断线保护和混线保护措施。

信号机点灯电路在断线故障时要求灭灯时要使用信号显示降级，如绿灯或黄灯灭灯时要自动红灯，禁止灯光灭灯时，要禁止信号机（仅对进站和正线出站信号机而言）再开放允许信号。

为了实现这些要求，在点亮每一个信号机灯泡时均要串联一个灯丝继电器DJ，用于监督灯泡的完整性。

本站信号机采用透镜式色灯信号机。

信号机点灯电路均采用集中供电制，由信号楼继电器室供给交流220V点灯电源。

由于信号灯泡是采用低压12V，因此对应调车信号机信号灯泡分别设有一台信号变压器（BX-30型，初级为220V次级为13-14V）列车信号机每一灯泡设有一台带有主副灯丝转换功能的点灯单元XDZ。

下面介绍一下进站信号机和调车信号机点灯电路原理。

一、进站信号机点灯电路它有五个灯泡，其灯位从上至下为1U、L、H、2U、B。

共有红、绿、黄、双黄、绿黄、红白六种显示状态。

这六种显示状态由进站信号机的LXT、TXJ、ZXJ、LUXJ、YXJ来控制。

下面用电路逻辑关系来表达这六种显示状态。

（一）平时关闭状态LXJ落下后，红灯亮且DJ 吸起。

（二）开放正线通过信号LXJ、ZXJ、TXJ吸起后，则绿灯亮DJ吸起。

（三）开放正线接车信号LXJ 、ZXJ吸起，TXJ落下，黄灯亮且DJ吸起。

（四）开放侧线接车信号LXJF吸起，ZXJ、TXJ落下后，双黄亮2DJ吸起。

LXJ吸起，ZXJ落下，2DJ吸起，则黄灯亮DJ吸起。
