西门子PLC-S7-400PLC产品特点及应用介绍

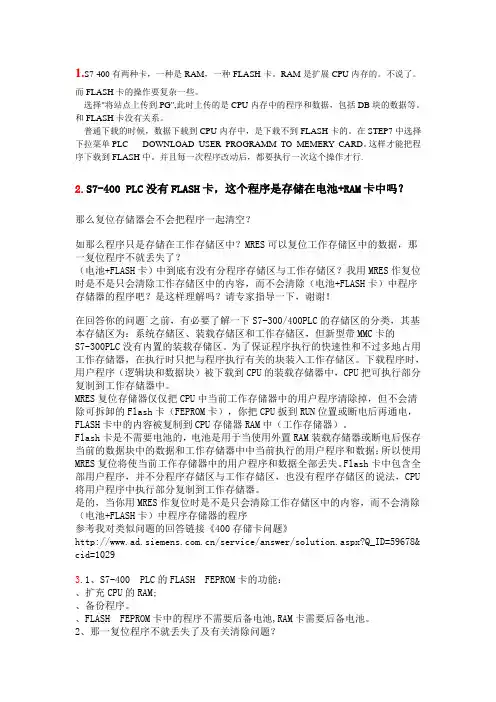

1.S7-400有两种卡，一种是RAM，一种FLASH卡。

RAM是扩展CPU内存的。

不说了。

而FLASH卡的操作要复杂一些。

选择"将站点上传到PG",此时上传的是CPU内存中的程序和数据，包括DB块的数据等。

和FLASH卡没有关系。

普通下载的时候，数据下载到CPU内存中，是下载不到FLASH卡的。

在STEP7中选择下拉菜单PLC-----DOWNLOAD USER PROGRAMM TO MEMERY CARD。

这样才能把程序下载到FLASH中。

并且每一次程序改动后，都要执行一次这个操作才行.2.S7-400 PLC没有FLASH卡，这个程序是存储在电池+RAM卡中吗？那么复位存储器会不会把程序一起清空？如那么程序只是存储在工作存储区中？MRES可以复位工作存储区中的数据，那一复位程序不就丢失了？（电池+FLASH卡）中到底有没有分程序存储区与工作存储区？我用MRES作复位时是不是只会清除工作存储区中的内容，而不会清除（电池+FLASH卡）中程序存储器的程序吧？是这样理解吗？请专家指导一下，谢谢！在回答你的问题`之前，有必要了解一下S7-300/400PLC的存储区的分类，其基本存储区为：系统存储区、装载存储区和工作存储区，但新型带MMC卡的S7-300PLC没有内置的装载存储区。

为了保证程序执行的快速性和不过多地占用工作存储器，在执行时只把与程序执行有关的块装入工作存储区。

下载程序时，用户程序（逻辑块和数据块）被下载到CPU的装载存储器中，CPU把可执行部分复制到工作存储器中。

MRES复位存储器仅仅把CPU中当前工作存储器中的用户程序清除掉，但不会清除可拆卸的Flash卡（FEPROM卡），你把CPU扳到RUN位置或断电后再通电，FLASH卡中的内容被复制到CPU存储器RAM中（工作存储器）。

Flash卡是不需要电池的，电池是用于当使用外置RAM装载存储器或断电后保存当前的数据块中的数据和工作存储器中中当前执行的用户程序和数据；所以使用MRES复位将使当前工作存储器中的用户程序和数据全部丢失。

确定生产线的产品类 型、产量和生产工艺 要求
评估生产线的自动化 程度、设备选型和配 置
2024/2/2
分析生产线的工艺流 程、设备布局和物料 流动
20
控制系统设计思路和方法论述
基于PLC的控制系统架构设计， 包括硬件选型、网络拓扑和通 信协议
2024/2/2
控制系统的软件设计，包括程 序结构、编程语言和开发环境
24
故障诊断方法ቤተ መጻሕፍቲ ባይዱ工具推荐
观察法
通过查看PLC状态灯、监视程序运行等方式， 初步判断故障范围。
替换法
用备用模块替换疑似故障模块，观察系统是 否恢复正常。
专用诊断工具
使用西门子提供的专用诊断软件，对PLC进 行在线诊断和测试。
2024/2/2
经验法
根据以往维修经验和故障现象，快速定位故 障原因。
25
3
PLC定义与发展历程
PLC定义
可编程逻辑控制器（Programmable Logic Controller），一种数字运算操作 的电子系统，专为在工业环境下应用而设计。
发展历程
从1969年美国DEC公司研制出第一台PLC开始，经历了从简单到复杂、从低级 到高级的发展历程，现已成为工业自动化领域不可或缺的核心控制设备。
预防性维护策略
介绍预防性维护的概念和重要性，并 提供一些实用的预防性维护策略，以 降低设备故障率，提高生产效率。
故障诊断方法
详细讲解故障诊断的方法和步骤，包 括故障现象分析、故障定位、故障排 除等。
2024/2/2
18
05
CATALOGUE
自动化生产线设计与实现
2024/2/2
19
生产线需求分析
2024/2/2

③在STEP 7的安装过程中，有三种安装方式可选（如图2-3）： ●典型安装【Typical】：安装所有语言、所有应用程序、项目示例和文档。 ●最小安装【Minimal】：只安装一种语言和STEP 7程序，不安装项目示例和文档。 ●自定义安装【Custom】：用户可选择希望安装的程序、语言、项目示例和文档
⑥ 安装过程中，会提示用户设置【PG/PC接口】（Set PG/PC Interface）（如 图2-6）。PG/PC接口是PG/PC和PLC之间进行通讯连接的接口。安装完成后， 通过SIMATIC程序组或控制面板中的【Set PG/PC Interface】(设置PG/PC接口) 随时可以更改PG/PC接口的设置。在安装过程中可以单击Cancel忽略这一步骤。
提供了STEP 7软件包的集成统一的界面。在SIMATIC管理器中 进行项目的编程和组态，每一个操作所需的工具均由SIMATIC Manager自动运行，用户不需要分别启动各个不同的工具。 STEP 7安装完成后，通过Windows的【开始】→【SIMATIC】 →【IDS_SN_S7TGTO PX.EXE】,或者在桌面上双击图标 启动SIMATIC Manager。 运行界面如图2-12所示
局部符号
只在定义的块中有效 相同的符号可在不同的块中 用于不同的目的 字母 数字 下划线 可以为下列对象定义局部符 号： ●块参数（输入，输出及输 入/输出参数） ●块的静态数据 ●块的临时数据
2.1.2安装步骤
在Windows 2000/XP操作系统中必须具有管理员 （Administrator）权限才能进行STEP 7的安装。 运行STEP 7安装光盘上的Setup.exe开始安装。 STEP 7 V5.2的安装界面同大多数Windows应用程序相似。 在整个安装过程中，安装程序一步一步地指导用户如何进行。 在安装的任何阶段，用户都可以切换到下一步或上一步。 安装过程中，有一些选项需要用户选择。下面是对部 分选项的解释。

西门子plc400数据地址分配表西门子plc400数据地址分配表：1．固定地址型固定地址分配方式是一种对PLC安装机架上的每一个安装位置（插槽）都规定地址的分配方式。

其特点如下：①PLC的每一个安装位置都按照该系列PLC全部模块中可能存在的最大I/O点数分配地址。

例如：S7-300系列I/O模块中最大开关量输入／输出为32点，因此，每一个安装位置都必须分配32点地址：如果实际安装的模块只有16点输入，那么剩余的I/O地址将不可以再作为物理输入点使用。

②对于输入或输出来说，I/O地址是间断的，而且，在输入与输出中不可以使用相同的二进制字节与位。

例如：S7-300系列I/O模块的第1安装位中安装了32点输入模块，地址数据中的～就被该模块所占用，地址固定为～;即使第2安装位中安装了32点输出模块，其输出地址也只能是～，而不可以是～，在实际编程时～就变成了不存在的输出。

同样，如果在第3安装位中接着安装了16点输入模块，其地址将为~，在实际编程时～就变成了不存在的输入。

以上分配原则对模拟量模块同样适用。

2．自动分配型自动地址分配方式是一种通过自动检测PLC所安装的实际模块，自动、连续分配地址的分配方式。

其特点如下：①PLC的每一个安装位置的I/O点数量无规定，PLC根据模块自动分配地址。

例如：当每一个安装位置安装了32点模块后，PLC自动分配给该模块～的地址：如果实际安装的模块只有16点输入，那么PLC自动分配给该模块的地址就成为～。

②输入与输出的地址均从起连续编排、自动识别，I/O地址连续、有序。

例如：PLC的第1安装位中安装了32点输入模块，地址为～;当第2安装位中安装了32点输出模块后，其输出地址自动分配为～。

同样，如果在第3安装位中接着安装了16点输入模块，其地址将为～。

I/O地址中没有不存在的输入与输出。

以上分配原则对模拟量模块同样适用。

对于S7-300系列，由于生产时间、软件版本的不同，安装于PLC主机上的部分I/O模块，CPU的地址分配可能会出现断续的情况，CPU仍然按照最大开关量输入／输出进行地址分配，当使用32点以下模块时，多余的地址不可以再使用。
