西门子MM420产品介绍

西门子MM420变频器简明操作手册西门子MM420变频器简明操作手册第一章前言1.1 简介本章介绍了该操作手册的目的、适用范围和阅读须知。

第二章产品概述2.1 产品特点2.2 技术规格2.3 外观及接线端子第三章安装指南3.1 环境要求3.2 安装步骤3.3 接线方法3.4 机械安装第四章参数设置4.1 参数概述4.2 参数设置步骤4.3 参数描述与范围第五章示教操作5.1 示教指令5.2 示教步骤与示例5.3 示教参数说明第六章控制面板简介6.1 控制面板概述6.2 LED指示灯说明6.3 按键功能说明第七章常见故障与解决方法7.1 故障码列表7.2 常见故障诊断方法7.3 故障排除技巧第八章维护与保养8.1 维护周期8.2 清洁方法8.3 防护措施第九章其他功能9.1 I/O端口设置9.2 通信接口配置9.3 报警功能设置第十章附件本文档涉及的附件见附件部分。

第十一章法律名词及注释本文档涉及的法律名词及其注释见附件部分。

附件部分：1.示教操作示意图2.参数设置参考表3.控制面板示意图4.故障码列表法律名词及注释部分：1.TUV：德国工业监测协会（TUV）是德国著名的独立第三方认证机构。

2.UL：美国安全实验室（UL）是美国著名的、独立、非营利、第三方检验认证机构。

3.CE：欧盟合格认证（Conformité Européene）标志，表示该产品符合欧洲各国安全、卫生、环保等方面的相关要求。

4.RoHS：欧盟有害物质限制指令（Restriction of Hazardous Substances），旨在限制电子电气设备中使用的有害物质的含量。

5.EN：欧洲标准（European Norm），欧洲国家间相互认可的技术规范。

自编西门子变频器MM420型实训指导书前言随着电力电子技术、微电子技术、计算机控制技术及自动化控制理论的发展，变频器制造技术有了跨越式的进步，以变频器为核心的交流电机调速已广泛应用于国民经济各部门，在工业自动化领域，交流电机调速已经取代传统的直流调速系统，而且大大提高了技术经济指标。

在耗电大户的风机、泵类(其耗电量几乎占工业用电一半)应用变频器控制，可以大大节约电能；在广泛关系各行各业的机械专业，应用变频器技术，是改造这一传统产业，实现机电一体化的重要手段；此外，在化纤、纺织塑料、化学、轻工等工业领域，应用变频器技术。

实现自动化提高了产品的质量与数量变频器不仅应用于工业、交通领域，而且已进入家庭，在家电工业领域，空调器、电冰箱都有了变频器控制的相应产品，提高了家电产品的经济技术指标和智能化水平。

随着现代化的程度提高，对变频器的应用会更加普及。

使用好变频器是一门实践性很强的学问，有人说，使用好变频器的难易程度并不亚于使用好一台个人电脑。

但是，现在社会上已有的有关变频器技术资料，多为变频器的设计。

制造方面的专著，即使学习和掌握了这方面内容的学生，到了工程现场，仍不能正确使用和操作变频器，这是由于有关使用变频器的资料太少，更不要说变频器的实训装置了，而社会上需要正确使用变频器的技术人员显然比设计制造变频器的技术人才要多的多，针对这一情况，我公司设计了变频器实训模块，并将撰写有关变频器使用技能的教材供本科、大专、高职中专等各类学校相关专业选用，尤其适用职业技术教育。

我公司设计的实训模块选用的是西门子MM420型，就可触类旁通掌握其它厂家的变频器的使用方法与技能。

学生可以在实训台上了解变频器的结构、安装及接线的基本知识，进而学会使用变频器的基本技能，包括参数设定和操作方法，控制回路接线端子的设置，接线及智能化功能，功能参数的设置，变频器的维护等进行实际操作培训．在此基础上可以对模拟的实际工业控制系统：恒压供水系统、中央空调冷水系统，泵自动切换控制系统的模拟设计和调试，完成一个变频器工程题的实际操作训练，以满足社会生产实践的需要。

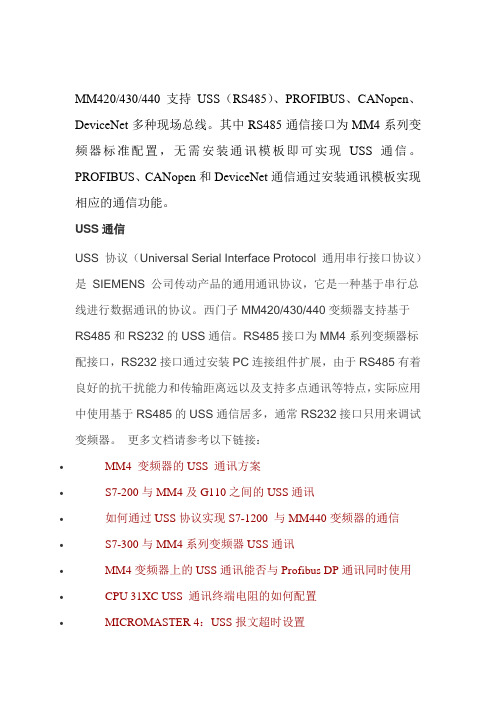

MM420/430/440支持USS（RS485）、PROFIBUS、CANopen、DeviceNet多种现场总线。

其中RS485通信接口为MM4系列变频器标准配置，无需安装通讯模板即可实现USS通信。

PROFIBUS、CANopen和DeviceNet通信通过安装通讯模板实现相应的通信功能。

USS通信USS 协议（Universal Serial Interface Protocol 通用串行接口协议）是SIEMENS 公司传动产品的通用通讯协议，它是一种基于串行总线进行数据通讯的协议。

西门子MM420/430/440变频器支持基于RS485和RS232的USS通信。

RS485接口为MM4系列变频器标配接口，RS232接口通过安装PC连接组件扩展，由于RS485有着良好的抗干扰能力和传输距离远以及支持多点通讯等特点，实际应用中使用基于RS485的USS通信居多，通常RS232接口只用来调试变频器。

更多文档请参考以下链接：∙MM4 变频器的USS 通讯方案∙S7-200与MM4及G110之间的USS通讯∙如何通过USS协议实现S7-1200 与MM440变频器的通信∙S7-300与MM4系列变频器USS通讯∙MM4变频器上的USS通讯能否与Profibus DP通讯同时使用∙CPU 31XC USS 通讯终端电阻的如何配置∙MICROMASTER 4：USS报文超时设置PROFIBUS通信MM420/430/440变频器通过安装PROFIBUS通讯模板支持基于PROFIBUS的周期数据交换和变频器参数访问。

周期过程数据交换，通过该通信PROFIBUS主站可将控制字和主设定值等过程数据周期性的发送至变频器，并从变频器周期性的读取状态字和实际转速等过程数据。

MM430和MM440最多可以接收和发送8个过程数据，MM420最多可以接收和发送4个过程数据。

该通信使用周期性通信的PZD通道（过程数据区），变频器不同的报文类型定义了不同数量的过程数据（PZD）。

MM420变频器原理与西门子参数设置一、MM420变频器的原理：MM420变频器是一种三相变频器，可用于驱动三相异步电动机。

其工作原理基本上是将交流电源通过整流电路转换成直流电源，再经过逆变电路将直流电源转换成可变频率的交流电源，从而实现对电动机转速和转矩的控制。

具体来说，MM420变频器的原理包括以下几个主要部分：1.整流电路：将交流电源通过整流桥电路将其转换成直流电源。

2.滤波电路：对直流电源进行滤波处理，去除其中的脉动成分，以保证后续逆变工作的稳定性。

3.逆变电路：通过逆变桥电路将直流电源转换成可变频率的交流电源。

4.控制电路：负责控制逆变电路的工作，根据输入的控制信号调整逆变电路的开关状态，控制变频器输出频率和电压。

通过以上几个步骤，MM420变频器能够实现对电动机的转速和转矩的准确控制，从而满足不同工况下对电动机的需求。

二、西门子参数设置：1.主频率设置：主频率是指电动机正常运行的频率，一般为50Hz或60Hz。

通过设定主频率来实现电动机的正常运行，可根据不同需求进行设置。

2.输出频率设置：输出频率是指变频器输出给电动机的电源频率。

可根据电动机的额定工作频率来设置输出频率，一般常见的输出频率范围为0Hz-400Hz。

3.输出电压设置：输出电压是指变频器输出给电动机的电源电压。

根据电动机的额定额定电压来设置输出电压，一般常见的输出电压范围为变换器额定电压。

4.转矩控制参数设置：转矩参数包括电流控制参数和转速控制参数。

可以根据不同的负载需求来设置转矩控制参数，以实现对电动机的转速和转矩的精确控制。

5.故障保护参数设置：变频器具有多种故障保护功能，在使用过程中可以根据实际需求进行设置，例如过流保护、过压保护、过载保护等等。

以上只是一些常见的西门子参数设置方法，MM420变频器还具有更多的参数可供设置，用户在使用过程中应根据实际需求进行设置，以充分发挥变频器的功能。

总结：MM420变频器是一种常见的工业变频器，其工作原理是通过整流、滤波和逆变电路将交流电源转换成可变频率的交流电源，从而控制电机的转速和转矩。

西门子变频器—MM420型实训模块实训指导书亚龙科技集团有限公司前言随着电力电子技术、微电子技术、计算机控制技术及自动化控制理论的发展，变频器制造技术有了跨越式的进步，以变频器为核心的交流电机调速已广泛应用于国民经济各部门，在工业自动化领域，交流电机调速已经取代传统的直流调速系统，而且大大提高了技术经济指标。

在耗电大户的风机、泵类(其耗电量几乎占工业用电一半)应用变频器控制，可以大大节约电能；在广泛关系各行各业的机械专业，应用变频器技术，是改造这一传统产业，实现机电一体化的重要手段；此外，在化纤、纺织塑料、化学、轻工等工业领域，应用变频器技术。

实现自动化提高了产品的质量与数量变频器不仅应用于工业、交通领域，而且已进入家庭，在家电工业领域，空调器、电冰箱都有了变频器控制的相应产品，提高了家电产品的经济技术指标和智能化水平。

随着现代化的程度提高，对变频器的应用会更加普及。

使用好变频器是一门实践性很强的学问，有人说，使用好变频器的难易程度并不亚于使用好一台个人电脑。

但是，现在社会上已有的有关变频器技术资料，多为变频器的设计。

制造方面的专著，即使学习和掌握了这方面内容的学生，到了工程现场，仍不能正确使用和操作变频器，这是由于有关使用变频器的资料太少，更不要说变频器的实训装置了，而社会上需要正确使用变频器的技术人员显然比设计制造变频器的技术人才要多的多，针对这一情况，我公司设计了变频器实训模块，并将撰写有关变频器使用技能的教材供本科、大专、高职中专等各类学校相关专业选用，尤其适用职业技术教育。

我公司设计的实训模块选用的是西门子MM420型，就可触类旁通掌握其它厂家的变频器的使用方法与技能。

学生可以在实训台上了解变频器的结构、安装及接线的基本知识，进而学会使用变频器的基本技能，包括参数设定和操作方法，控制回路接线端子的设置，接线及智能化功能，功能参数的设置，变频器的维护等进行实际操作培训．在此基础上可以对模拟的实际工业控制系统：恒压供水系统、中央空调冷水系统，泵自动切换控制系统的模拟设计和调试，完成一个变频器工程题的实际操作训练，以满足社会生产实践的需要。

任务1 变频器的面板操作与运行任务目的：1. 熟悉变频器的面板操作方法。

2. 熟练变频器的功能参数设置。

3. 熟练掌握变频器的正反转、点动、频率调节方法。

任务引入：变频器MM420系列（MicroMaster420）是德国西门子公司广泛应用与工业场合的多功能标准变频器。

它采用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。

对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器的各种功能参数进行设置。

相关知识点：一．变频器面板的操作利用变频器的操作面板和相关参数设置，即可实现对变频器的某些基本操作如正反转、点动等运行。

变频器面板的介绍及按键功能说明详见本书任务1.4变频器的调试，具体参数号和相应功能参照系统手册。

二．基本操作面板修改设置参数的方法MM420在缺省设置时，用BOP控制电动机的功能是被禁止的。

如果要用 BOP 进行控制，参数 P0700应设置为 1，参数 P1000 也应设置为 1。

用基本操作面板(BOP)可以修改任何一个参数。

修改参数的数值时，BOP有时会显示“busy”，表明变频器正忙于处理优先级更高的任务。

下面就以设置P1000=1的过程为例，来介绍通过基本操作面板(BOP)修改设置参数的流程，见表2-1。

表2-1 基本操作面板(BOP)修改设置参数流程键，访问参数键，直到显示键，直到显示键，显示当前值键，达到所要求的值键，存储当前设置键，显示键，显示频率任务训练 ：一、训练内容通过变频器操作面板对电动机的启动、正反转、点动、调速控制。

二、训练工具、材料和设备西门子MM420变频器、小型三相异步电动机、电气控制柜、电工工具（1套）、连接导线若干等。

三、操作方法和步骤1．按要求接线系统接线如图2-1所示，检查电路正确无误后， 合上主电源开关QS 。

图2-1 变频调速系统电气图2．参数设置（1）设定P0010＝30和P0970＝1，按下P 键，开始复位，复位过程大约3min ，这样就可保证变频器的参数回复到工厂默认值。
