高档彩色多普勒超声波诊断仪

三星麦迪逊高档实时四维彩色多普勒超声波诊断仪技术参数高档实时四维彩色多普勒超声波诊断仪技术参数采购人：郑州市第一人民医院标包设备名称高档实时四维彩色多普勒超声波诊断仪质量层次原装进口数量 1是否与医院现有设备配套使用（配套使用设备品牌及型号）：否设备配置要求及用途：（填写购买该设备的用途和主要功能）满足妇科病人诊疗需要具体技术参数：请用多级序号标注序号1. 彩色超声诊断仪：★1.1 原装进口全数字化超声成像系统，由制造商品牌所在国生产（以注册证为准），所提供机型为2011年首次注册的全新机型，以注册证时间及生产地为准1.2 显示器：≥19寸高分辨率彩色液晶显示器1.3操作面板设有前置升降开关，面板高度可调节，升降范围≥150mm1.4 全数字化宽频带波束形成器1.5 二维灰阶显示及分析单元1.6 M型显示及分析单元1.7 彩色多普勒显示及分析单元1.8能量多普勒显示及分析单元1.9 脉冲多普勒显示及分析单元1.10连续多普勒显示及分析单元1.11方向性彩色多普勒能量图1.12组织谐波成像技术1.13脉冲反相谐波成像技术1.14空间复合成像技术（选配）★1.15屏幕显示最大可视可调动态范围：≥199dB，可逐级1dB可视微调（须提供屏幕显示最大动态范围及调至198dB图片共2张证明）1.16双幅实时动态显示功能，同时显示黑白二维及彩色血流的实时动态图像★1.17具有频率复合成像技术，屏幕可显示，多级可调，可结合其他技术同时使用（须提供彩页宣传文字介绍资料或白皮书）1.18斑点减少滤波技术1.19所有探头均具有宽频可变频技术，支持2D/C/PW 等模式1.20 Quick Scan 单键优化：通过一键操作迅速优化多种参数，自动优化图像1.21图标指示功能，可任意选择剪贴板中存储的影像，进行回放、调节、测量、分析和诊断★1.22 动态核磁技术：消除斑点噪声伪像，增强边缘显示，显著提高图像分辨率和对比度，多级可调，以满足不同组织对图像不同要求，支持所有探头，并可结合其他图像优化技术同时使用★1.23具有多国语言包括中文菜单、中文文本输入（提供图片证明）2. 测量和分析部分（B型、M型、频谱多普勒、彩色多普勒）2.1 一般测量2.2多普勒测量与分析2.3 妇科测量与分析2.4产科测量与分析，具有胎儿体重孕龄、评估，生长曲线等多种显示2.5 外周血管测量与分析2.6心脏测量与分析2.7胎儿心脏测量与分析3. 探头规格3.1 频率：每个探头都是超宽频带变频探头，具有多个中心频率可选择，独立变频3.2所有探头均支持3D成像★3.3探头规格:3.3.1性能：超宽频带变频探头，频段或频率数字双重显示模式，探头在二维模式下中心频率最大可选择≥6种；多普勒频率可最大选择≥2种；中心频率的变频频段或频率具体数字在屏幕上可视可调3.3.2类型：电子相控阵，电子凸阵，电子线阵3.3.3凸阵：2-8MHz，基波成像的中心频率个数≥3个，谐波成像的中心频率个数≥3个，可视可调3.3.4线阵：5-12MHz，基波成像的中心频率个数≥3个，谐波成像的中心频率个数≥3个，可视可调3.3.5 腔内凸阵：2-4MHz，基波成像的中心频率个数≥3个，谐波成像的中心频率个数≥3个，可视可调3.4探头接口：激活探头接口≥3个，接口大小一致，2D及3D探头接口通用4. 输入/输出信号：4.1 输入：USB2.0、DICOM、外部音频4.2 输出：DVI、VHS、S-VHS、音频输出、USB2.0、DICOM★4.3 主机内置一体化USB接口≥4个，须提供全部4个USB接口（提供图片证明）5. 二维成像主要参数5.1 扫描线：每帧线密度≥380超声线5.2 声束聚焦：发射≥8段，接收自动连续聚焦5.3 数字技术：接收数字式声束形成器，连续动态聚焦，可变孔径及动态变迹5.4 谐波成像基波频率个数：≥3个5.5 线阵探头梯形成像技术，支持二维、彩色和PW模式5.6 回放重现：2D灰阶图像回放≥5000帧5.7预设条件：针对不同的检查脏器，预置最佳化图像的检查条件，减少操作时的调节，及常用所需的外部调节及组合调节5.8增益调节：B、B/M、C、D可独立调节，TGC≥8段增益补偿调节5.9最大显示深度≥30cm，最小显示深度≤2cm（提供图片证明）6. 频谱多普勒6.1方式：脉冲波多普勒（PW）、高脉冲重复频率（HPRF）、连续波多普勒（CW）6.2显示方式：B/D、B/C/D6.3零位移动：≥8级6.4最小取样宽度≤0.5mm（需附图证明）6.5实时多普勒频谱自动包络并完成频谱测量计算6.6实时三同步功能7. 彩色多普勒7.1显示方式：速度方差显示、能量显示、速度显示、方差显示7.2显示控制：零位移动、黑/白与彩色比较、彩色对比7.3显示位置调整：线阵扫描感兴趣的图像范围：-15°～+158. 内置一体化实时三维超声成像8.1 3D成像单元：具备自由臂3D成像、静态3D、实时立体3D、4D8.2 具有观察不同器官组织的多种3D重建模式,且可复合8.3多种三维显示模式，包括表面模式(一般,柔和)透明模式(最大模式,最小模式,X线成像模式)亮度模式8.4 具备3D立体图像编辑切割功能★8.5 具备以下3D扩展成像功能8.5.1智能断层成像:可将3D立体数据沿A、B、C三个正交平面分别进行连续平行断层切割，并可实时扫查，同屏显示≥24幅不同深度图像，断面间距0.5mm-5mm可调（提供图片证明）8.5.2任意剖面成像：3D立体数据内任意切割进行剖面成像通过直线或曲线切割后进行剖面成像,从不同方位、不同角度分析感兴趣区，对产前系统筛查、疑难病例会诊和科研教学等极具价值(提供图片证明)8.5.3 容积CT立体成像，包括立方体CT、交叉CT两种，观察感兴趣区的空间位置和内部结构。

高档全数字化彩色多普勒超声诊断系统技术要求★1. 设备用途：心脏、腹部、妇产科、小器官、肌肉骨骼、外周血管、介入定位等全身临床应用，进口品牌。

2. 彩色多普勒超声诊断仪包括：2.1 彩色监视器：15寸高分辨率彩色液晶显示器，无闪烁，不间断逐行扫描，可上下俯仰，左右旋转。

★2.2 操作面板：上下升降及超过250度以上的左右旋转（须附原厂彩页文字或图片证明）。

★2.3 操作键盘须有带状照明灯（须附原厂彩页证明图片）。

2.4 超宽频带全频探头,频率范围1---15MHZ。

2.5 数字化高分辨率二维灰阶成像单元。

2.6 彩色多普勒超声波诊断部件。

2.7 彩色能量图。

2.8 彩色方向性能量图。

2.9 M型模式，彩色M型。

2.10 三同步功能。

2.11 组织谐波成像单元。

★2.12 可视可调动态范围≥215DB（须附原厂彩页证明图片）。

★2.13 全中文在机帮助系统（附图）。

★2.14 全中文在机参数设置系统（附图）。

2.15 超宽视野成像技术。

★2.16 操作键盘上须具有智能侧向增益补偿调节键,是硬件配置，非软件调节。

（须附原厂彩页该功能键证明图片）。

2.17 梯形成像。

★2.18 随取彩色样框的上下移动而智能化自动调节彩色多普勒频率技术,全过程可视可调（附动态证明光盘）。

2.19 频谱多普勒自动调节技术。

2.20 自由臂三维技术。

2.21 解剖M型技术。

★2.22 全中文在机操作界面（附图）。

★2.23 全中文在机图文报告系统（附图）。

★2.24 进口品牌3. 测量和分析：（B型、M型、频谱多普勒、彩色多普勒）3.1 一般测量（距离、面积、周长、容积、角度、时间、斜率、心率、流速、压力、流速比等）。

3.2 产科测量，具有产科应用软件（具有胎儿体重孕龄评估，生长曲线显示，胎儿超声心动图计测）。

3.3 心血管系统测量与分析。

3.4 外周血管测量分析。

3.5 自动测量分析（具备各系统血管血流分析功能）。

★4. 全数字化主机标配硬盘容量为≥380GB（附原厂技术白皮书）5．参考信号：心电、心电触发。

全数字化高端彩色多普勒超声诊断仪技术参数一、名称：全数字化高端彩色多普勒超声诊断仪(原装进口)。

二、数量：一套三、设备用途：主要用于心脏、腹部、妇产、泌尿、小儿、外周血管、小器官，介入等方面的临床诊断和科研教学工作，能满足开展新的临床应用需求。

四、主要规格及系统概述：1. 彩色超声诊断仪：1.1 主机计算机操作系统性能稳定，符合国家进口商品安全质量要求。

*1.2显示器：≥19英寸显示器，无闪烁，操作面板为液晶触摸屏≥9英寸。

1.3 数字化二维灰阶成像单元1.4脉冲优化处理技术1.5数字化彩色多普勒单元1.6 数字化频谱多普勒显示和分析单元1.7 全数字式波束形成器1.8 声束三维聚焦和处理成像技术1.9 B 模式/ CFM / PWD模式分别独立角度偏转功能1.10组织谐波成像, 可用于全部2D探头，具有明确谐波频率显示，可视可调 1.11高清晰空间复合成像技术1.12 斑点噪音抑制技术；1.13 原始数采集、据储存1.13.1二维图象储存后可进行包括灰节图、增益、对比度、TGC等多种参数调节1.13.2对于回放的动态二维图象可进行M型或者解剖M型获取及分析1.13.3彩色多普勒图象储存后可进行包括增益、基线、彩色图及闪烁抑制等参数调节1.13.4存储的频谱多普勒图象可进行基线、增益、取样线角度、扫描速度等参数的调节，并且可进行后期手动测量或者自动测量*1.14 动态范围≥280dB1.15 弹性成像技术1.16 弹性成像定量技术1.17组织速度成像*1.18数字化处理通道≥20000002. 测量和分析部分2.1 一般测量：距离、周长、面积、体积、角度、百分比、曲线长度及不规则面积等2.2 腹部测量与分析2.3 产科测量与分析，包括全面的产科径线测量、NT测量、单/双胎儿孕龄及生长曲线、羊水指数、新生儿髋关节角度等2.4 妇科测量与分析2.5 周围血管测量与分析，自动多普勒血流测量与分析2.6 心脏测量与分析3. 探头规格3.1 频率：无针式宽频带或变频探头，所有探头及所有模式要有明确的工作频率显示，实现二维、彩色、多普勒频率独立可调，变频探头基波中心频率可选择≥3种，多普勒可选不同频率3.2 支持3D成像3.3穿刺导向：探头配穿刺导向装置（腹部、浅表穿刺架各一个）3.4探头规格:*3.4.1探头个数：3个3.4.2探头工作频率范围：相控阵：超声频率2.0–4.0MHz线阵：超声频率3.0–11.0MHz凸阵：超声频率2.0–5.0MHz*3.4.3探头接口：激活探头接口≥4个，无针式探头接口，探头接口大小一致，2D及3D探头接口通用。

彩色多普勒超声诊断仪方案背景介绍彩色多普勒超声诊断仪是一种医疗设备，结合了彩色超声成像和多普勒血流成像技术，用于非侵入性地评估人体内器官和组织的结构、形态和功能等情况。

它广泛应用于心脏、腹部、血管、妇产科等多个医疗领域，成为临床医师进行无创诊断的重要工具。

技术原理彩色多普勒超声诊断仪通过声波成像技术，利用超声波穿透人体组织反射回来的信号，生成图像。

彩色超声成像技术利用超声波的回波信号的频率差来显示组织的运动和血流情况。

多普勒血流成像技术则通过测量声波频率的变化来获取血流速度和方向，以显示血管的状态。

系统组成彩色多普勒超声诊断仪主要由以下几个部分组成：1. 超声探头超声探头是彩色多普勒超声诊断仪的核心部件，用于发射和接收超声波信号。

它通常由多个发射与接收元件组成，可以产生高频率的超声波，并接收反射回来的信号。

2. 控制系统控制系统是整个诊断仪的核心，用于控制超声波信号的发射与接收，并进行信号处理与图像显示。

控制系统通常由一台计算机和相关的软件组成，具有图像处理、数据存储和分析功能。

3. 显示屏彩色多普勒超声诊断仪通常配备一个高分辨率的液晶显示屏，用于显示超声图像和数据。

显示屏可以实时显示图像，并支持操作人员进行调节和测量。

4. 人机交互界面人机交互界面包括键盘、鼠标、触摸屏等设备，用于操作和控制彩色多普勒超声诊断仪。

通过人机交互界面，操作人员可以选择不同的扫描模式、调整参数，并进行图像的测量和分析。

5. 电源系统彩色多普勒超声诊断仪需要稳定的电源供应，通常采用交流电源或锂电池供电。

电源系统可以提供稳定的电压和电流，保证设备的正常运行。

应用领域彩色多普勒超声诊断仪在医疗领域有广泛的应用，主要体现在以下几个方面：1. 心脏病诊断彩色多普勒超声诊断仪可以对心脏的结构和功能进行详细评估，包括心腔的大小和形状，心脏壁的运动情况，瓣膜的开关情况等。

它可以帮助医生及时发现心脏病变，如心肌梗死、心肌炎等，为治疗提供依据。

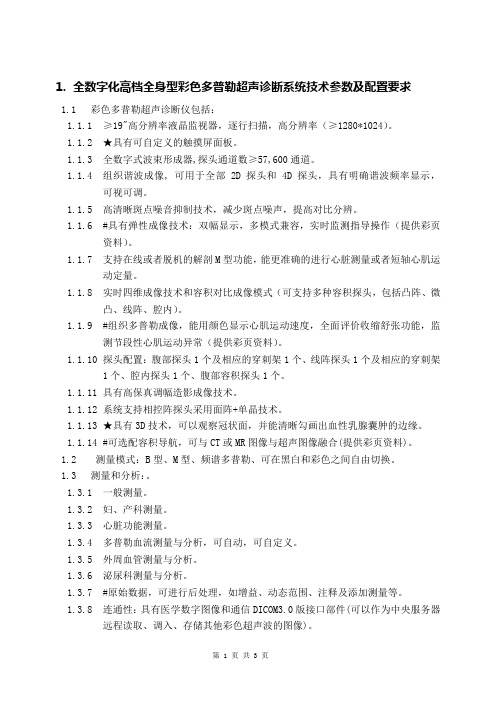

1.全数字化高档全身型彩色多普勒超声诊断系统技术参数及配置要求1.1彩色多普勒超声诊断仪包括：1.1.1≥19"高分辨率液晶监视器，逐行扫描，高分辨率（≥1280*1024）。

1.1.2★具有可自定义的触摸屏面板。

1.1.3全数字式波束形成器,探头通道数≥57,600通道。

1.1.4组织谐波成像, 可用于全部2D探头和4D探头，具有明确谐波频率显示，可视可调。

1.1.5高清晰斑点噪音抑制技术，减少斑点噪声，提高对比分辨。

1.1.6#具有弹性成像技术：双幅显示，多模式兼容，实时监测指导操作（提供彩页资料）。

1.1.7支持在线或者脱机的解剖M型功能，能更准确的进行心脏测量或者短轴心肌运动定量。

1.1.8实时四维成像技术和容积对比成像模式（可支持多种容积探头，包括凸阵、微凸、线阵、腔内）。

1.1.9#组织多普勒成像，能用颜色显示心肌运动速度，全面评价收缩舒张功能，监测节段性心肌运动异常（提供彩页资料）。

1.1.10探头配置：腹部探头1个及相应的穿刺架1个、线阵探头1个及相应的穿刺架1个、腔内探头1个、腹部容积探头1个。

1.1.11具有高保真调幅造影成像技术。

1.1.12系统支持相控阵探头采用面阵+单晶技术。

1.1.13★具有3D技术，可以观察冠状面，并能清晰勾画出血性乳腺囊肿的边缘。

1.1.14#可选配容积导航，可与CT或MR图像与超声图像融合(提供彩页资料)。

1.2测量模式：B型、M型、频谱多普勒、可在黑白和彩色之间自由切换。

1.3测量和分析：。

1.3.1一般测量。

1.3.2妇、产科测量。

1.3.3心脏功能测量。

1.3.4多普勒血流测量与分析，可自动，可自定义。

1.3.5外周血管测量与分析。

1.3.6泌尿科测量与分析。

1.3.7#原始数据，可进行后处理，如增益、动态范围、注释及添加测量等。

1.3.8连通性：具有医学数字图像和通信DICOM3.0版接口部件(可以作为中央服务器远程读取、调入、存储其他彩色超声波的图像)。

彩色多普勒超声诊断仪参数及要求彩色多普勒超声诊断仪参数及要求1.货物名称：全数字高档彩色多普勒超声诊断仪2.用途说明：2.1.腹部、产科、妇科、心脏、小器官、泌尿、血管、儿科、急诊、麻醉、其它3.★货物要求：3.1.为保证产品的稳定性，产品需经过一定时间市场考验，投标型号需上市销售超过3年（以首次注册证为准）。

4.货物数量：壹套5.交货期限：合同签订后20天6.系统技术规格及概述：6.1.全数字化彩色多普勒超声诊断系统主机6.2.超声主机具有抽拉式PC键盘、操作面板可左右旋转，上下升降6.3.显示器具有多关机臂，可前后、左右、上下大范围活动（提供证明图片）6.4.数字波束增强器6.5.多倍波束合成6.6.二维灰阶模式6.7.保真成像技术6.8.融合谐波成像技术6.9.M型模式6.10.解剖M型模式6.11.★彩色M型（支持所有探头）6.12.多普勒成像（包括彩色、能量、方向能量多普勒模式）6.13.频谱多普勒成像（包括脉冲多普勒、高脉冲重复频率、连续波多普勒）6.14.组织多普勒成像6.15.支持四维成像6.16.★标配弹性成像6.17.融合宽景成像6.18.空间复合成像6.19.★扩展成像（要求凸阵、线阵、腔内、容积探头均可用）6.20.实时双幅对比成像6.21.实时三同步成像（二维、彩色、频谱实时同步成像）6.22.血流速度标示成像：可以用绿色定量地标识某一或一定速度范围的血流分布，使得超声临床工作者可以准确区分血流的边界与性质，区别正常与异常血流（提供证明图片）6.23.斑点噪声抑制技术6.24.可配置造影成像功能7.系统技术参数及要求7.1.≥19寸高分辨率宽屏彩色液晶显示器7.2.≥10寸高灵敏度防反光彩色触摸屏7.3.★操作面板简洁，操作简单，按键数≤25个（提供实机面板照片）7.4.★探头接口≥4个，容积探头可以在任何一个插口在使用，所有探头接口大小一致，相互通用。

7.5.二维灰阶模式1)数字化声束形成器2)数字化全程动态聚焦，数字化可变孔径及动态变迹，A/D≥12 bit3)接收方式：发射、接收通道≥1024，多倍信号并行处理4)扫描线：每帧线密度≥380超声线5)发射声束聚焦：发射≥8段6)探头：6.1）★阵元：腹部探头及线阵探头最大有效阵元数≥256阵元（提供注册检验报告证明）6.2）腹部大凸阵：超声频率2- 5.0 MHz，基波≥5段变频，最大角度≥95°，最大帧频≥1000帧（提供证明图片）6.3）电子凸阵经阴道：4.0-9.0MHz, 基波≥5段变频，支持谐波≥3段变频，最大角度≥180°，最大帧频≥2000帧（提供证明图片）6.6)腹部容积探头；超声频率4.0-7.0MHz,基波≥5段变频7)预设条件：针对不同的检查脏器，预置最佳图像检查条件8)TGC: ≥8段9)灰阶图：≥21种10)★可视可调动态范围: ≥180 dB,步进≤4dB（提供相邻步进证明）11)增益调节: B/M/D分别独立可调，≥100dB12)伪彩图谱: ≥7种13)★系统最大显示深度≥280mm（提供证明图片），投标产品规定的腹部探头最大探测深度≥280mm（提供注册检验报告证明）14)二维速率：凸阵探头最大视野90°，18cm深度时，帧频≥55帧；相控阵探头最大视野90°，18cm深度时，帧频≥90帧（提供证明图片）15)帧相关≥7级16)斑点噪声抑制≥7级可调17)线阵探头的偏转≥20°18)画中画放大功能（提供证明图片）7.6.M型模式：1)速度：≥4级可调2)M型灰阶：≥23级可调3)M型增益：10－100 dB4)M型伪彩：≥75)具有M型放大功能6)具有解剖M型成像单元，≥3条取样线，360°任意角度和位置调节取样线，凸阵探头及相控阵探头均可实现。

全数字化高端彩色多普勒超声诊断仪参数一、设备名称：全数字化高端彩色多普勒超声诊断仪二、数量：一套三、交货期：90日历天四、用途：4.1 主要用于腹部、妇产、胎儿心脏、成人心脏、泌尿、新生儿、小儿、血管（外周、颅脑、腹部）、小器官、骨骼肌肉、神经、介入等方面的临床诊断和科研教学工作。

*4.2 要求所投产品为原装进口，具有世界先进水平，具备持续升级能力，能满足开展新的临床应用需求（以产品注册证为准）五、主要技术规格及系统概述：5.1 主机成像系统：*5.1.1 高分辨率液晶显示器≥21.5英寸, 分辨率1920×1080，无闪烁，不间断逐行扫描，可前后折叠。

*5.1.2 操作面板具备液晶触摸屏≥12英寸,可通过手指滑动触摸屏进行翻页，直接点击触摸屏即可选择需要调节的参数，操作面板可上下左右进行高度调整及旋转5.1.3 脉冲优化处理技术5.1.4 自适应增益补偿技术5.1.5 数字化二维灰阶成像及M型显像单元；5.1.6 解剖M型技术,可360度任意旋转M型取样线角度方便准确的进行测量5.1.7 脉冲反向谐波成像单元；5.1.8 彩色多普勒成像技术；5.1.9 自适应宽频带彩色多普勒成像技术5.1.10 彩色多普勒能量图技术；5.1.11 方向性能量图技术5.1.12 数字化频谱多普勒显示和分析单元 (包括 PW 、CW和 HPRF)；5.1.13 动态范围≥280dB*5.1.14 数字化通道≥4,718,5925.1.15 智能化一键图像优化技术；可自适应调整图像的增益等参数获取最佳图像*5.1.16 空间复合成像技术，同时作用于发射和接收, 可达≥7线偏转（作曲别针试验)，支持所有凸阵、微凸阵和线阵成像探头（提供证明图片）5.1.17 自适应核磁像素优化技术，改善边界显示，提高分辨率，减少伪像，支持所有成像探头，可分级调节≥5级。

*5.1.18 为保证产品技术先进性，要求所投产品型号为2017年之后注册的新型号和最新版本（以首次注册日期为准）5.2 先进成像技术：5.2.1超宽视野成像扫描技术1.测量功能,电影回放功能2.线阵、凸阵探头具备3.结合先进的成像技术如复合成像技术结合使用5.2.2 具备智能多普勒血管检查技术：单键优化二维、多普勒图像质量5.2.3 血管中内膜自动测量与分析1.要求对感兴趣区域内自动测量，无需手动描计2.计算结果为一段距离内的平均值，提高测量的可靠性和可重复性，并可根据血管内中膜厚度不同进行优化设置5.2.4超声声速自动校正技术5.2.5扩展成像技术：凸阵、微凸阵、线阵探头均具有此功能，且空间复合成像技术及斑点噪声抑制技术支持其扩展区域。

彩色多普勒超声诊断仪参数要求讲解彩色多普勒超声诊断仪参数要求一．设备名称及数量：原装进口中高档彩色多普勒超声诊断仪一套二、设备用途说明：该设备为2009年（含2009年）后上市的中高端机型，可用于心脏、腹部、妇产科、外周血管及小器官等方面的临床超声诊断和科研工作，具有世界先进水平，具备持续升级能力，能满足开展新的临床应用需求。

三、主要技术规格及系统概述3.1 系统通用功能*3.1.1 全数字化彩色多普勒超声诊断仪*3.1.2 高分辨率逐行扫描≥17”彩色液晶监视器，采用灵活多点支撑臂，全方位可调。

*3.1.3 高分辨率二维灰阶成像、M型显示模式、脉冲和连续彩色多普勒、能量图及方向性能量图。

*3.1.4 发射与接受物理通道≥512，数字通道≥4096。

*3.1.5 TGC：≥8段，总增益调节：120 dB；可视可调动态范围：30-140dB；扫描帧速率120；彩色显示帧数50f/s。

*3.1.6 组织谐波成像功能(支持所有探头)，≥2种不同方式的组织谐波成像，可实现方便切换，可视可调。

*3.1.7 最大显示深度≥30cm（附图）*3.1.8心脏全方位直线型解剖M型，M型取样线≥1条，可任意位置取样。

*3.1.9 超声图像存档和管理功能超声图像存档与病案管理系统动态图像、静态图像以PC通用格式直接存储,无需特殊软件即能在普通PC机上直接观看图像。

*3.1.10 标配可激活探头接口:≥3个,可互换。

*3.1.11具有高级复合成像技术：空间复合可应用在发射和接收两个方面，提升图像的细节分辨率和穿透力，加强边界显示，可与谐波、彩色多普勒等成像方式结合使用，可显示≤0.01微米的细小分辨率。

*3.1.12数据采集、储存二维图像冻结或存储后可进行包括灰阶图、增益、对比度、TGC等多种参数调节：（1）彩色多普勒图像冻结或存储后可进行包括彩色编码方式、增益、基线等参数调节。

（2）冻结或存储的频谱多普勒图像可进行基线、增益、取样线角度、扫描速度等参数的调节,并且可进行后期手动测量或者自动测量（3）可进行硬盘、DVD/CD多种文件格式（BMP，JPG，A VI，DICOM等）静态及动态图像的存储，并且可以调节动态图像的压缩比。

彩色多普勒超声诊断系统技术要求和规格一、设备名称：超高端全数字化高端彩色多普勒超声诊断仪二、数量：一套三、使用单位：四、设备用途：全身应用型彩色多普勒超声诊断系统，主要用于心脏、腹部、妇产、成人心脏、胎儿、新生儿、小儿、血管（外周、颅脑、腹部）、小器官、肌肉骨骼、神经、术中、剪切波弹性成像、造影及介入等方面的临床诊断和科研教学工作。

为各厂家的最新最高端机型，具有世界先进水平，具备持续升级能力，可满足临床开展新技术应用的需求。

五、主要技术规格及系统概述：5.1主机系统性能概括*5.1.1 高分辨率彩色液晶显示器≥21英寸，支持广域IPS平面转换技术，具有调节手及万象关节臂设计，可上下左右前后任意调节显示器位置，可前后折叠。

*5.1.2操作面板具备液晶触摸屏≥12英寸，点击即可选择需要调节的参数，操作面板可进行高度调整及旋转。

5.1.3 全数字化彩色超声诊断系统主机5.1.4 宽频可变频成像技术5.1.5 数字化二维灰阶成像单元5.1.6 M 型成像单元（包括灰阶M型和彩色M型）5.1.7 具备全方位、多角度解剖M型技术，并同时具备B型全角度心功能测量功能（附图证明）5.1.8 数字化频谱多普勒显示和分析单元（包括PW、CW和HPRF），支持实时二同步/三同步显示模式5.1.9 自动频谱跟踪及计算功能5.1.10 彩色多普勒成像技术：彩色多普勒速度图、彩色多普勒能量图5.1.11 组织多普勒成像单元1）组织多普勒速度图2）组织多普勒能量图3）组织多普勒加速度图4）可支持彩色、谐波、PW、M型多种模式5.1.12 主机数字化通道≥ 67,0005.1.13 系统动态范围≥210 dB5.1.14 具备电影回放及剪辑功能*5.1.15 具备高分辨率局部图像放大功能，可应用于实时、冻结、回放及双幅显示的图像，且放大以后图像不失真，帧频更高。

5.1.16 具备高清放大功能，并可增加感兴趣区细节显示及图像帧频5.1.17宽频、多频可变频成像，二维或谐波、彩色、频谱多普勒分别独立变频，频率可视可调，并可于屏幕上显示具体数值。

全数字化全身型高档彩色多普勒超声诊断系统(阿洛卡3500C) （一）设备用途说明：1.高档彩色多普勒超声诊断系统。

可适用以下范围：腹部、妇科、产科、心脏、浅表组织与小器官、外周血管、颅脑介入性超声，具备性能稳定，图像优异，功能全面的特点，可适应各种手术要求。

★2.投标应符合设备用途要求，不可缺项应标。

★（二）国际知名品牌，高档彩色多普勒超声诊断系统一套（三）主要规格及系统概述：1．彩色多谱勒超声波诊断仪包括：1.1 15英寸逐行扫描彩色LCD监视器（可倾斜、可旋转）；1.2 二维灰阶成像部件；1.3 频谱多谱勒显示及分析系统；1.4 彩色多谱勒超声波诊断部件；1.5 多谱勒能量图单元；1.6 二次组织谐波成像单元；1.7 数字接收超声信号动态范围≥172dB；1.8 波束形成器(DBF)：A/D转换12bit；1.9 多路数字采集通道，发射及接收通道数≥1024通道；1.10 二维和彩色多谱勒双幅动态显示（二维图像和彩色多普勒图像在监视器上同时实时显示）；1.11 图像局部放大功能(实时和冻结放大)；1.12 二维监听技术（在二维模式下即可听多普勒声音分辨血管与空腔）；★1.13 可变角度M型（M线可360°旋转，任意位置移动.可变角度M线≥3条，在实时＆冻结状态下均可设置相控阵探头用于成人心脏腹部凸阵探头可用于胎儿心脏；★1.14 具有穿刺引导线功能，穿刺深度智能自动测量和显示，无需使用距离测量光标；1.15组织多普勒成像系统★1.16主机内置心功能综合指数测量（IMP或Tei指数）：不仅可以评价左心和右心功能，还可以评价舒张和收缩功能，且不受心脏大小和二维图像等因素影响★1.17主机内置TDI组织多普勒成像单元2.测量和分析:(B型,M型,频谱多谱勒,彩色多谱勒)；2.1 一般测量；2.2 产科测量；2.3 心血管血流测量与分析功能；2.4 心脏功能测量；2.5 外周血管血流测量分析报告功能；3. 图像存储与(电影)回放重现单元；4. 参考信号: 心电,心音,脉冲波,心电触发；5. 输入/输出信号：5.1 输入：VCR, 外部视频, RGB彩色视频；5.2 输出：复合视频, RGB彩色视频, S---视频；6. 数字化图像管理与记录装置；6.1 数字化超声图像存档与病案管理；（四）技术参数及要求1. 系统通用功能：★1.1 监视器：≥15英寸主机一体化高分辨率逐行扫描彩色医学专用LCD监视器，显示器（非外购民用监视器，监视器无需电源开关）1.2 探头个数：3个；（含腹部、高频、心脏）1.3 探头接口：≥3个1.4 安全标准：符合商品安全质量要求；2. 探头规格：2.1 频率：超宽频变频探头，中心频率可视可调（屏幕显示具体数值，如2MHz,5MHz 等），腹部探头；二维中心频率可选择≥4种；多谱勒频率可选择≥4种；谐波频率可选择≥4种；2.2类型：凸阵、线阵、电子扇扫、；2.3 阵元：凸阵探头有效阵元数为256阵元；线阵探头有效阵元数为256阵元；电子扇扫探头有效阵元数为192阵元；2.4 B/D兼用：凸阵：B/PWD/FLOW；线阵：B/PWD/FLOW；电子扇扫探头:B/PWD/FLOW2.5 穿刺导向：探头可选配穿刺导向装置；3. 灰阶显像主要参数：3.1 探头工作频率范围(2.0～10.0MHz)；★3.1.1腹部凸阵探头：频率2-6MHz；同一探头二维/彩色血流可视可调频率都≥4种，最高频率≥6MHz,最低频率≤3 MHz（请注明探头型号）具有组织谐波功能，组织谐波成像方式（或频率）≥4（请附图）；3.1.2线阵：超声频率4.0～10.0MHz；3.1.3 扇扫探头：超声频率2.0～5.0MHz；3.2 成像速率：凸阵探头最大帧频≥180帧/秒；3.3 扫描线：最大每帧线密度≥230超声线；★3.4 可选配腔内探头扫描角度≥180°，曲率半径≤9MMR；可选配专业外科做新生儿颅脑及腹部的术中探头扫描角度≥65°，曲率半径≤20MMR；可选配专业腹腔镜外科探头扫描角度≥90°，频率3.8～7.5MHz适合观察深部组织。
