彩色多普勒超声波诊断仪说明书讲解

彩色多普勒超声使用说明书一、产品简介彩色多普勒超声诊断仪是一种无创、无痛、无辐射的医学影像技术，广泛应用于心血管、腹部、妇产科、浅表器官、肌肉骨骼等领域的检查。

本产品通过高频超声探头发射超声波，获取人体内部结构的实时图像，并结合多普勒效应，检测血流速度和方向，为临床诊断提供重要依据。

二、使用方法1. 准备工作：确保仪器电源连接稳定，检查探头是否完好，确保无破损或污染。

根据检查部位，选择合适的探头。

2. 患者准备：要求患者脱去影响检查的衣物或饰品，根据检查部位采取适当的体位。

确保患者身体静止，避免移动。

3. 探头涂抹耦合剂：将适量的耦合剂涂抹在探头表面，确保涂抹均匀。

耦合剂有助于消除探头与皮肤之间的空气，提高图像质量。

4. 开始检查：将探头轻放于患者皮肤上，调整探头角度和深度，观察屏幕上显示的实时图像。

根据需要，可适当调整增益、聚焦等参数，以提高图像清晰度。

5. 血流检测：启动多普勒模式，将探头对准需要检测的血管。

适当调整声束角度，观察屏幕上的血流信号。

记录血流速度、方向等信息。

6. 结束检查：检查完成后，擦拭患者皮肤上的耦合剂，关闭仪器。

整理好探头和附件，清洁仪器表面。

三、注意事项1. 避免在有金属植入物、磁性物体或高频电磁场的区域内使用本产品。

2. 对于某些深度较深或肥胖患者，可能需要适当加大耦合剂用量和压力，以确保获得清晰的图像。

3. 检查过程中应保持仪器平稳，避免剧烈震动或撞击。

4. 对于需要长时间保持体位的检查（如腹部超声），应适时为患者放松，避免压迫性损伤。

5. 为保护探头，避免过度弯曲或剧烈振动。

不使用时应将探头放置在专用的探头架上。

6. 定期校准仪器，确保测量数据的准确性。

7. 对于传染病患者，应采取必要的防护措施，并按照医院感染控制要求进行操作。

8. 仪器出现故障时，应立即停止使用，并及时联系专业人员进行维修。

9. 遵循医院放射防护规定，确保患者和操作人员的安全。

10. 本产品仅供专业人员使用，操作时应佩戴适当的防护用品（如眼镜、手套等）。

B超彩超使用手册彩色超声诊断仪各个按键功能简
单介绍
The latest revision on November 22, 2020

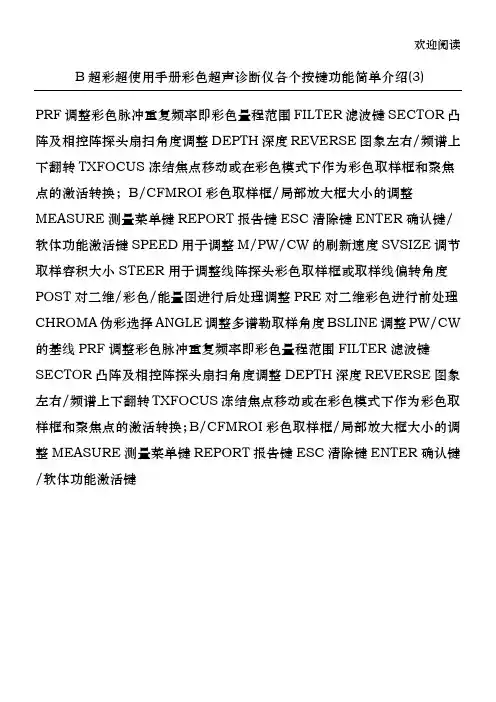

B超彩超使用手册彩色超声诊断仪各个按键功能简单介绍(3) PRF调整彩色脉冲重复频率即彩色量程范围FILTER滤波键SECTOR凸阵及相控阵探头扇扫角度调整DEPTH深度REVERSE图象左右/频谱上下翻转TXFOCUS冻结焦点移动或在彩色模式下作为彩色取样框和聚焦点的激活转换；B/CFMROI彩色取样框/局部放大框大小的调整MEASURE测量菜单键REPORT报告键ESC清除键ENTER确认键/软体功能激活键SPEED用于调整M/PW/CW的刷新速度SVSIZE调节取样容积大小STEER用于调整线阵探头彩色取样框或取样线偏转角度POST对二维/彩色/能量图进行后处理调整PRE对二维彩色进行前处理CHROMA伪彩选择ANGLE调整多谱勒取样角度BSLINE调整PW/CW的基线PRF调整彩色脉冲重复频率即彩色量程范围FILTER滤波键SECTOR凸阵及相控阵探头扇扫角度调整DEPTH深度REVERSE图象左右/频谱上下翻转TXFOCUS冻结焦点移动或在彩色模式下作为彩色取样框和聚焦点的激活转换；B/CFMROI彩色取样框/局部放大框大小的调整MEASURE测量菜单键REPORT报告键ESC清除键ENTER确认键/软体功能激活键。

B超彩超使用手册彩色超声诊断仪各个按键功
能简单介绍
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

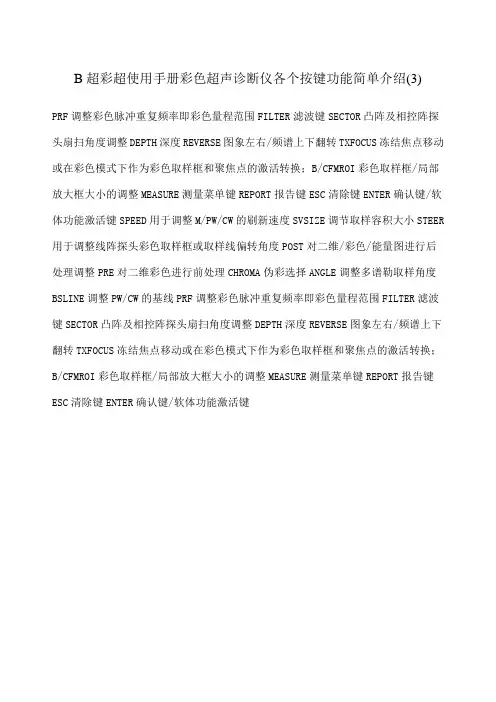

B超彩超使用手册彩色超声诊断仪各个按键功能简单介绍(3)
PRF 调整彩色脉冲重复频率即彩色量程范围FILTER 滤波键SECTOR 凸阵及相控阵探头扇扫角度调整DEPTH 深度REVERSE 图象左右/频谱上下翻转TX FOCUS 冻结焦点移动
或在彩色模式下作为彩色取样框和聚焦点的激活转换；
B/CFM ROI 彩色取样框/局部放大框大小的调整MEASURE 测量菜单键REPORT 报告键ESC 清除键ENTER 确认键/软体功能激活键SPEED 用于调整M/PW/CW的刷新速度SV SIZE 调节取样容积大小STEER 用于调整线阵探头彩色取样框或取
样线偏转角度POST 对二维/彩色/能量图进行后处理调整PRE 对二维彩色进行前处理CHROMA 伪彩选择ANGLE 调整
多谱勒取样角度BSLINE 调整PW/CW 的基线PRF 调整彩色
脉冲重复频率即彩色量程范围FILTER 滤波键SECTOR 凸阵及相控阵探头扇扫角度调整DEPTH 深度REVERSE 图象左右/频谱上下翻转TX FOCUS 冻结焦点移动或在彩色模式下作
为彩色取样框和聚焦点的激活转换；B/CFM ROI 彩色取样
框/局部放大框大小的调整MEASURE 测量菜单键REPORT 报告键ESC 清除键ENTER 确认键/软体功能激活键。

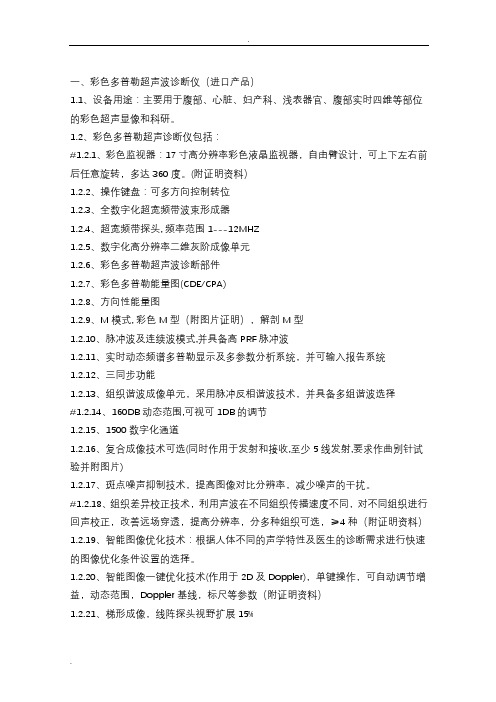

一、彩色多普勒超声波诊断仪（进口产品）1.1、设备用途：主要用于腹部、心脏、妇产科、浅表器官、腹部实时四维等部位的彩色超声显像和科研。

1.2、彩色多普勒超声诊断仪包括：#1.2.1、彩色监视器：17寸高分辨率彩色液晶监视器，自由臂设计，可上下左右前后任意旋转，多达360度。

(附证明资料）1.2.2、操作键盘：可多方向控制转位1.2.3、全数字化超宽频带波束形成器1.2.4、超宽频带探头, 频率范围1---12MHZ1.2.5、数字化高分辨率二维灰阶成像单元1.2.6、彩色多普勒超声波诊断部件1.2.7、彩色多普勒能量图(CDE/CPA)1.2.8、方向性能量图1.2.9、M模式, 彩色M型（附图片证明），解剖M型1.2.10、脉冲波及连续波模式,并具备高PRF脉冲波1.2.11、实时动态频谱多普勒显示及多参数分析系统，并可输入报告系统1.2.12、三同步功能1.2.13、组织谐波成像单元，采用脉冲反相谐波技术，并具备多组谐波选择#1.2.14、160DB动态范围,可视可1DB的调节1.2.15、1500数字化通道1.2.16、复合成像技术可选(同时作用于发射和接收,至少5线发射,要求作曲别针试验并附图片)1.2.17、斑点噪声抑制技术，提高图像对比分辨率，减少噪声的干扰。

#1.2.18、组织差异校正技术，利用声波在不同组织传播速度不同，对不同组织进行回声校正，改善远场穿透，提高分辨率，分多种组织可选，≥4种（附证明资料）1.2.19、智能图像优化技术：根据人体不同的声学特性及医生的诊断需求进行快速的图像优化条件设置的选择。

1.2.20、智能图像一键优化技术(作用于2D及Doppler)，单键操作，可自动调节增益，动态范围，Doppler基线，标尺等参数（附证明资料）1.2.21、梯形成像，线阵探头视野扩展15%1.2.22、组织多普勒成像技术，可由TGC控制1.2.23、自由臂三维技术1.2.24、可选时间空间智能成像技术，用于胎儿心脏扫查，在MPR多平面显示以及三维模式显示，支持二维模式*1.2.25、一体化先进四维成像，具多平面MPR模式显示在X,Y,Z轴的不同层厚, ROI感兴趣区域于多平面MPR及动态三维容积显示模式均可灵活调节,可在不同MPR层厚旋转，擦写以及修改，可调节透明度，组织定征(组织，囊肿，肿块)等多种参数（附证明资料），使得到最好的动态三维图像。

B超彩超使用手册彩色超声诊断仪各个按键功能简
单介绍
Revised by Liu Jing on January 12, 2021
B超彩超使用手册彩色超声诊断仪各个按键功能简单介绍(3) PRF 调整彩色脉冲重复频率即彩色量程范围FILTER 滤波键SECTOR 凸阵及相控阵探头扇扫角度调整DEPTH 深度REVERSE 图象左右/频谱上下翻转TX FOCUS 冻结焦点移动或在彩色模式下作为彩色取样框和聚焦点的激活转换；B/CFM ROI 彩色取样框/局部放大框大小的调整MEASURE 测量菜单键REPORT 报告键ESC 清除键ENTER 确认键/软体功能激活键SPEED 用于调整M/PW/CW的刷新速度SV SIZE 调节取样容积大小STEER 用于调整线阵探头彩色取样框或取样线偏转角度POST 对二维/彩色/能量图进行后处理调整PRE 对二维彩色进行前处理CHROMA 伪彩选择ANGLE 调整多谱勒取样角度BSLINE 调整PW/CW 的基线PRF 调整彩色脉冲重复频率即彩色量程范围FILTER 滤波键SECTOR 凸阵及相控阵探头扇扫角度调整DEPTH 深度REVERSE 图象左右/频谱上下翻转TX FOCUS 冻结焦点移动或在彩色模式下作为彩色取样框和聚焦点的激活转换；B/CFM ROI 彩色取样框/局部放大框大小的调整MEASURE 测量菜单键REPORT 报告键ESC 清除键ENTER 确认键/软体功能激活键。

一、彩色多普勒超声波诊断仪（进口产品）1.1、设备用途：主要用于腹部、心脏、妇产科、浅表器官、腹部实时四维等部位的彩色超声显像和科研。

1.2、彩色多普勒超声诊断仪包括：#1.2.1、彩色监视器：17寸高分辨率彩色液晶监视器，自由臂设计，可上下左右前后任意旋转，多达360度。

(附证明资料）1.2.2、操作键盘：可多方向控制转位1.2.3、全数字化超宽频带波束形成器1.2.4、超宽频带探头, 频率范围1---12MHZ1.2.5、数字化高分辨率二维灰阶成像单元1.2.6、彩色多普勒超声波诊断部件1.2.7、彩色多普勒能量图(CDE/CPA)1.2.8、方向性能量图1.2.9、M模式, 彩色M型（附图片证明），解剖M型1.2.10、脉冲波及连续波模式,并具备高PRF脉冲波1.2.11、实时动态频谱多普勒显示及多参数分析系统，并可输入报告系统1.2.12、三同步功能1.2.13、组织谐波成像单元，采用脉冲反相谐波技术，并具备多组谐波选择#1.2.14、160DB动态范围,可视可1DB的调节1.2.15、1500数字化通道1.2.16、复合成像技术可选(同时作用于发射和接收,至少5线发射,要求作曲别针试验并附图片)1.2.17、斑点噪声抑制技术，提高图像对比分辨率，减少噪声的干扰。

#1.2.18、组织差异校正技术，利用声波在不同组织传播速度不同，对不同组织进行回声校正，改善远场穿透，提高分辨率，分多种组织可选，≥4种（附证明资料）1.2.19、智能图像优化技术：根据人体不同的声学特性及医生的诊断需求进行快速的图像优化条件设置的选择。

1.2.20、智能图像一键优化技术(作用于2D及Doppler)，单键操作，可自动调节增益，动态范围，Doppler基线，标尺等参数（附证明资料）1.2.21、梯形成像，线阵探头视野扩展15%1.2.22、组织多普勒成像技术，可由TGC控制1.2.23、自由臂三维技术1.2.24、可选时间空间智能成像技术，用于胎儿心脏扫查，在MPR多平面显示以及三维模式显示，支持二维模式*1.2.25、一体化先进四维成像，具多平面MPR模式显示在X,Y,Z轴的不同层厚, ROI 感兴趣区域于多平面MPR及动态三维容积显示模式均可灵活调节,可在不同MPR 层厚旋转，擦写以及修改，可调节透明度，组织定征(组织，囊肿，肿块)等多种参数（附证明资料），使得到最好的动态三维图像。

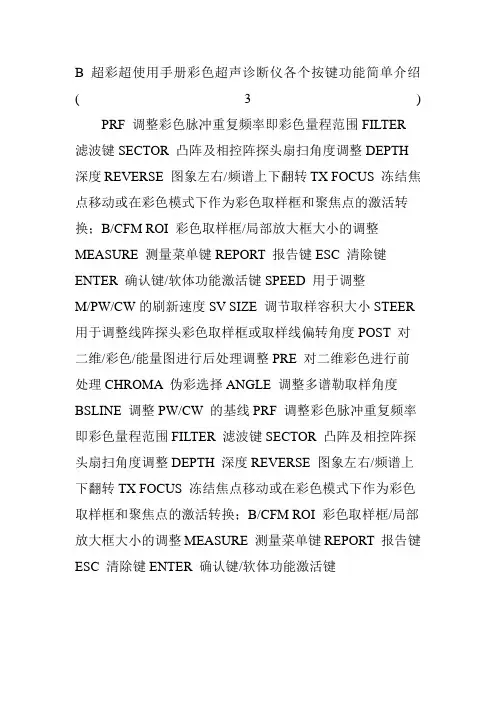

B超彩超使用手册彩色超声诊断仪各个按键功能简单介绍(3)
PRF 调整彩色脉冲重复频率即彩色量程范围FILTER
滤波键SECTOR 凸阵及相控阵探头扇扫角度调整DEPTH 深度REVERSE 图象左右/频谱上下翻转TX FOCUS 冻结焦点移动或在彩色模式下作为彩色取样框和聚焦点的激活转换；B/CFM ROI 彩色取样框/局部放大框大小的调整MEASURE 测量菜单键REPORT 报告键ESC 清除键ENTER 确认键/软体功能激活键SPEED 用于调整
M/PW/CW的刷新速度SV SIZE 调节取样容积大小STEER 用于调整线阵探头彩色取样框或取样线偏转角度POST 对二维/彩色/能量图进行后处理调整PRE 对二维彩色进行前处理CHROMA 伪彩选择ANGLE 调整多谱勒取样角度BSLINE 调整PW/CW 的基线PRF 调整彩色脉冲重复频率即彩色量程范围FILTER 滤波键SECTOR 凸阵及相控阵探头扇扫角度调整DEPTH 深度REVERSE 图象左右/频谱上下翻转TX FOCUS 冻结焦点移动或在彩色模式下作为彩色取样框和聚焦点的激活转换；B/CFM ROI 彩色取样框/局部放大框大小的调整MEASURE 测量菜单键REPORT 报告键ESC 清除键ENTER 确认键/软体功能激活键。

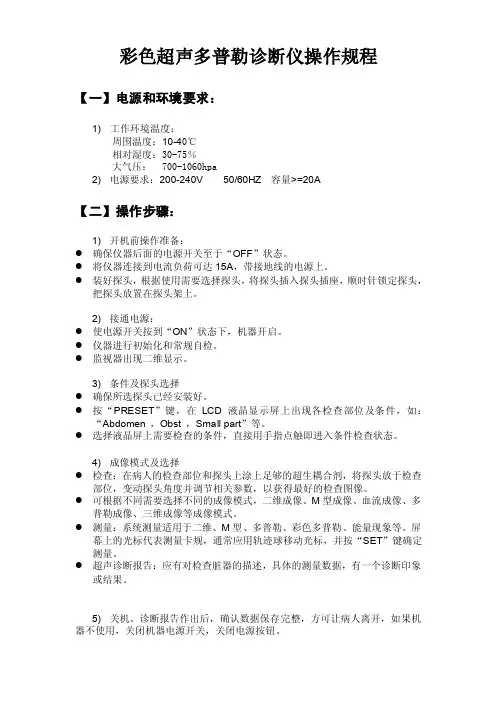

彩色超声多普勒诊断仪操作规程【一】电源和环境要求：1) 工作环境温度：周围温度：10-40℃相对湿度：30-75％大气压： 700-1060hpa2) 电源要求：200-240V 50/60HZ 容量>=20A【二】操作步骤：1) 开机前操作准备：●确保仪器后面的电源开关至于“OFF”状态。

●将仪器连接到电流负荷可达15A，带接地线的电源上。

●装好探头，根据使用需要选择探头，将探头插入探头插座，顺时针锁定探头，把探头放置在探头架上。

2) 接通电源：●使电源开关按到“ON”状态下，机器开启。

●仪器进行初始化和常规自检。

●监视器出现二维显示。

3) 条件及探头选择●确保所选探头已经安装好。

●按“PRESET”键，在LCD液晶显示屏上出现各检查部位及条件，如：“Abdomen ，Obst ，Small part”等。

●选择液晶屏上需要检查的条件，直接用手指点触即进入条件检查状态。

4) 成像模式及选择●检查：在病人的检查部位和探头上涂上足够的超生耦合剂，将探头放于检查部位，变动探头角度并调节相关参数，以获得最好的检查图像。

●可根据不同需要选择不同的成像模式，二维成像、M型成像、血流成像、多普勒成像、三维成像等成像模式。

●测量：系统测量适用于二维、M型、多普勒、彩色多普勒、能量现象等。

屏幕上的光标代表测量卡规，通常应用轨迹球移动光标，并按“SET”键确定测量。

●超声诊断报告：应有对检查脏器的描述，具体的测量数据，有一个诊断印象或结果。

5) 关机。

诊断报告作出后，确认数据保存完整，方可让病人离开，如果机器不使用，关闭机器电源开关，关闭电源按钮。

【三】日常维护：1) 主机保养：●对主机保养时，应关闭主机的总电源开关。

●每天清洁仪器的所有外表面（使用中性洗涤剂和温润的抹布）。

●每周清洗空气过滤网（使用吸尘器或中性洗涤剂清洗）。

2) 探头的保养：●使用优质的耦合剂。

●探头使用后务必擦拭干净。

●选用厂家推荐的消毒剂来清洁和消毒探头。

B超彩超使用手册彩色超声诊断仪各个按键功能简单介绍(3) PRF调整彩色脉冲重复频率即彩色量程范围FILTER滤波键SECTOR凸阵及相控阵探头扇扫角度调整DEPTH深度REVERSE图象左右/频谱上下翻转TXFOCUS冻结焦点移动或在彩色模式下作为彩色取样框和聚焦点的激活转换；B/CFMROI彩色取样框/局部放大框大小的调整MEASURE测量菜单键REPORT报告键ESC清除键ENTER确认键/软体功能激活键SPEED用于调整M/PW/CW的刷新速度SVSIZE调节取样容积大小STEER 用于调整线阵探头彩色取样框或取样线偏转角度POST对二维/彩色/能量图进行后处理调整PRE对二维彩色进行前处理CHROMA伪彩选择ANGLE调整多谱勒取样角度BSLINE调整PW/CW的基线PRF调整彩色脉冲重复频率即彩色量程范围FILTER滤波键SECTOR凸阵及相控阵探头扇扫角度调整DEPTH深度REVERSE图象左右/频谱上下翻转TXFOCUS冻结焦点移动或在彩色模式下作为彩色取样框和聚焦点的激活转换；B/CFMROI彩色取样框/局部放大框大小的调整MEASURE测量菜单键REPORT报告键ESC清除键ENTER确认键/软体功能激活键。

B超彩超使用手册彩色超声诊断仪各个按键功能简单介绍
(3)
PRF 调整彩色脉冲重复频率即彩色量程范围FILTER 滤波键SECTOR 凸阵及相控阵探头扇扫角度调整DEPTH 深度REVERSE 图象左右/频谱上下翻转TX FOCUS 冻结焦点移动或在彩色模式下作为彩色取样框和聚焦点的激活转换；B/CFM ROI 彩色取样框/局部放大框大小的调整MEASURE 测量菜单键REPORT 报告键ESC 清除键ENTER 确认键/软体功能激活键SPEED 用于调整
M/PW/CW的刷新速度SV SIZE 调节取样容积大小STEER 用于调整线阵探头彩色取样框或取样线偏转角度POST 对二维/彩色/能量图进行后处理调整PRE 对二维彩色进行前处理CHROMA 伪彩选择ANGLE 调整多谱勒取样角度BSLINE 调整PW/CW 的基线PRF 调整彩色脉冲重复频率即彩色量程范围FILTER 滤波键SECTOR 凸阵及相控阵探头扇扫角度调整DEPTH 深度REVERSE 图象左右/频谱上下翻转TX FOCUS 冻结焦点移动或在彩色模式下作为彩色取样框和聚焦点的激活转换；B/CFM ROI 彩色取样框/局部放大框大小的调整MEASURE 测量菜单键REPORT 报告键ESC 清除键ENTER 确认键/软体功能激活键
最新文件仅供参考已改成word文本。

方便更改。

一、彩色多普勒超声波诊断仪（进口产品）1.1、设备用途：主要用于腹部、心脏、妇产科、浅表器官、腹部实时四维等部位的彩色超声显像和科研。

1.2、彩色多普勒超声诊断仪包括：#1.2.1、彩色监视器：17寸高分辨率彩色液晶监视器，自由臂设计，可上下左右前后任意旋转，多达360度。

(附证明资料）1.2.2、操作键盘：可多方向控制转位1.2.3、全数字化超宽频带波束形成器1.2.4、超宽频带探头, 频率范围1---12MHZ1.2.5、数字化高分辨率二维灰阶成像单元1.2.6、彩色多普勒超声波诊断部件1.2.7、彩色多普勒能量图(CDE/CPA)1.2.8、方向性能量图1.2.9、M模式, 彩色M型（附图片证明），解剖M型1.2.10、脉冲波及连续波模式,并具备高PRF脉冲波1.2.11、实时动态频谱多普勒显示及多参数分析系统，并可输入报告系统1.2.12、三同步功能1.2.13、组织谐波成像单元，采用脉冲反相谐波技术，并具备多组谐波选择#1.2.14、160DB动态范围,可视可1DB的调节1.2.15、1500数字化通道1.2.16、复合成像技术可选(同时作用于发射和接收,至少5线发射,要求作曲别针试验并附图片)1.2.17、斑点噪声抑制技术，提高图像对比分辨率，减少噪声的干扰。

#1.2.18、组织差异校正技术，利用声波在不同组织传播速度不同，对不同组织进行回声校正，改善远场穿透，提高分辨率，分多种组织可选，≥4种（附证明资料）1.2.19、智能图像优化技术：根据人体不同的声学特性及医生的诊断需求进行快速的图像优化条件设置的选择。

1.2.20、智能图像一键优化技术(作用于2D及Doppler)，单键操作，可自动调节增益，动态范围，Doppler基线，标尺等参数（附证明资料）1.2.21、梯形成像，线阵探头视野扩展15%1.2.22、组织多普勒成像技术，可由TGC控制1.2.23、自由臂三维技术1.2.24、可选时间空间智能成像技术，用于胎儿心脏扫查，在MPR多平面显示以及三维模式显示，支持二维模式*1.2.25、一体化先进四维成像，具多平面MPR模式显示在X,Y,Z轴的不同层厚, ROI 感兴趣区域于多平面MPR及动态三维容积显示模式均可灵活调节,可在不同MPR层厚旋转，擦写以及修改，可调节透明度，组织定征(组织，囊肿，肿块)等多种参数（附证明资料），使得到最好的动态三维图像。

彩色多普勒超声诊断仪技术参数一、设备名称：全身应用彩色多普勒超声诊断仪二、设备主要用途：1、主要用于：腹部、产科、妇科、心脏、小器官、泌尿、血管、儿科、经颅、急诊等全身应用。

三、主机及技术参数要求：1、通用功能1.1、彩色显示器≥15寸，可上下、左右旋转。

1.2、主机一体化触摸屏≥10寸，触摸屏角度可调。

1.3、主机探头接口：≥4个，不含笔试探头，控制面板可上下升降。

1.4、操作面板可升降、左右旋转1.5、支持B/C双实时显示1.6、多倍波束合成1.7、二维灰阶模式1.8、谐波成像模式1.9、M型模式1.10、彩色M型模式1.11、解剖M型模式(≥2条取样线)1.12、彩色多普勒成像（包括彩色、能量、方向能量多普勒模式）1.13、频谱多普勒成像（包括脉冲多普勒、高脉冲重复频率、连续波多普勒）1.14、组织多普勒成像（包括TVI, TVD, TVM, TEI4种模式）1.15、曲线解剖M型模式，支持多段曲线连续对心肌取样分析1.16、实时宽景成像（要求所有探头可用，支持彩色宽景，扫描速度提示）1.17、扩展成像要求支持凸阵、线阵、容积探头1.18、一键优化，要求一键快速优化二维图像、彩色图像、频谱图像。

1.19、自助超声教学系统，要求机器内部能提供标准超声声像图、解剖示意图、扫查手法图及扫查技巧介绍，支持医生对超声扫查的自学和训练。

1.20、四维成像1.21、标配一体化耦合剂加热器。

1.22、标准配置：腹部探头、浅表探头、心脏探头、四维探头2.探头规格2.1、宽频变频技术，系统频率范围2.0-10.0MHz2.2、腹部标配探头：频率范围2.0-5.0MHz2.3、浅表探头：频率范围5.0-10.0MHz2.4、心脏探头：频率范围2.0-4.0MHz2.5、容积探头：频率范围2.0-5.0MHz3、系统技术参数及要求3.1、二维灰阶成像单元3.1.1、数字化声束形成器3.1.2、扫描线：每帧线密度≥230超声线3.1.3、预设条件：针对不同的检查脏器，预置最佳图像检查条件3.1.4、最大显示深度:≥38cm3.1.5、TGC: ≥8段3.1.6、LGC: ≥3段3.1.7、二维灰阶：≥2563.2、彩色多普勒参数3.2.1、包括速度、速度方差、能量、方向能量显示等3.2.2、显示方式：B/C、B/C/M、B/POWER、B/C/PW3.2.5、支持B/C 同宽3.3、频谱多普勒参数3.3.1、频谱多普勒模式：包括脉冲多普勒、高脉冲重复频率、连续多普勒3.3.2、显示方式：B, PW，B/PW, B/C/PW, B/CW, B/C/CW等等3.3.3、显示控制：反转、零移位、B刷新、D扩展、B/D扩展等3.3.4、支持频谱自动测量3.4四维成像3.4.1、多种渲染模式3.4.2、4D帧率: 最大30vps4、测量功能4.1、具备常规测量：包括距离、周长、面积、预产期等4.2、自动产科测量，自动识别并自动计算≥4项胎儿评估指标4.3、自动NT测量4.4、专业的IVF评估软件，具备专业的报告、多项IVF评估指标及发育趋线分析5、检查存储和管理5.1、检查存储5.2、≥500G硬盘5.3、多种导出图像格式：动态图像、静态图像以PC格式直接导出，无需特殊软件即能在普通PC 机上直接观看图像。

彩色多普勒超声波诊断仪技术参数一、设备名称：(原装进口)彩色多普勒超声波诊断仪二、数量：七台三、设备用途：用于心脏、腹部、泌尿科、妇产科、小器官及外周血管等超声检查。

四、主要配置及技术指标：1. 彩色多普勒超声波诊断仪包括：1.1 高亮度TFT LCD显视器≥15英寸，显示器可自由臂旋转。

1.2 全数字化彩色超声诊断系统主机。

1.3 数字化二维灰阶成像单元，数字化彩色多普勒单元。

1.4 数字化频谱多普勒显示和分析单元。

数字化能量血流成像单元。

1.5 全数字式波束形成器, ≥2560个系统处理通道技术。

1.6 实时二维扫描成像组件。

监视器下方有照明灯，中文操作界面。

1.7 主机一体化储物箱。

临床应用的用户自定义，数字键自定义。

自定义键，注释自定义，测量自定义体表标志自定义。

1.8 智能化高清晰斑点噪音抑制技术( 可以支持所有探头，可以多级调节,可以同屏双幅实时对比 , 可以支持3D , 可以和其他技术结合)，一键自动优化技术。

1.9 时间增益自动调节，自适应彩色增强技术，实时三同步成像，连续波多普勒。

1.10 空间复合成像技术 ( 可以用于腹部，高频，4D及术中探查,可以多角度调节,可以同屏双幅实时对比, 可以和其他技术结合)。

1.11 编码激励技术和新一代多级编码技术，编码谐波成像和反向脉冲谐波成像。

1.12在二维状态下直接提取血细胞的回声信号，从而在二维状态下直接观察血流动力学信息。

最大血流分辨率。

1.13 系统动态范围≥173dB。

超声系统最大探查深度≥30CM。

1.14 实时三同步成像，自适应彩色增强技术(自动滤除运动伪影)。

1.15 编码脉冲反相组织二次谐波成像（应用于所有探头，包括4D探头），谐波及基波可以同频对比。

1.16 主机上实现实时及脱机状态M型扫描线可以以任意点为轴心360°旋转。

1.17 实时、非预设置二维、频谱及彩色多普勒模式一键式自动图像优化调整。

1.18 自动TGC调解。

B超彩超使用手册彩色超声诊断仪各个按键功能简单介绍（3）PRF 调整彩色脉冲重复频率即彩色量程范围FILTER 滤波键SECTOR 凸阵及相控阵探头扇扫角度调整DEPTH 深度REVERSE 图象左右/频谱上下翻转TX FOCUS 冻结焦点移动或在彩色模式下作为彩色取样框和聚焦点的激活转换；B/CFM ROI 彩色取样框/局部放大框大小的调整MEASURE 测量菜单键REPORT 报告键ESC 清除键ENTER 确认键/软体功能激活键SPEED 用于调整M/PW/CW的刷新速度SV SIZE 调节取样容积大小STEER 用于调整线阵探头彩色取样框或取样线偏转角度POST 对二维/彩色/能量图进行后处理调整PRE 对二维彩色进行前处理CHROMA 伪彩选择ANGLE 调整多谱勒取样角度BSLINE 调整PW/CW 的基线PRF 调整彩色脉冲重复频率即彩色量程范围FILTER 滤波键SECTOR 凸阵及相控阵探头扇扫角度调整DEPTH 深度REVERSE 图象左右/频谱上下翻转TX FOCUS 冻结焦点移动或在彩色模式下作为彩色取样框和聚焦点的激活转换；B/CFM ROI 彩色取样框/局部放大框大小的调整MEASURE 测量菜单键REPORT 报告键ESC 清除键ENTER 确认键/软体功能激活键SPEED 用于调整M/PW/CW的刷新速度SV SIZE 调节取样容积大小STEER 用于调整线阵探头彩色取样框或取样线偏转角度POST 对二维/彩色/能量图进行后处理调整PRE 对二维彩色进行前处理CHROMA 伪彩选择ANGLE 调整多谱勒取样角度BSLINE 调整PW/CW 的基线PRF 调整彩色脉冲重复频率即彩色量程范围FILTER 滤波键SECTOR 凸阵及相控阵探头扇扫角度调整DEPTH 深度REVERSE 图象左右/频谱上下翻转TX FOCUS 冻结焦点移动或在彩色模式下作为彩色取样框和聚焦点的激活转换；B/CFM ROI 彩色取样框/局部放大框大小的调整MEASURE 测量菜单键REPORT 报告键ESC 清除键ENTER 确认键/软体功能激活键FREEZE 冻结键M 激活M 型LINE 调出M 型或彩色取样线CW 激活连续多谱勒功能（仅在心脏探头）B 二维显示或在多谱勒/M 模式下转回二维模式。

高档彩色多普勒超声波诊断仪一、设备用途说明：主要用于妇产科、腹部、心脏、新生儿、泌尿科、浅表组织与小器官、外周血管及科研的高档彩色多普勒超声诊断仪，设备的功能必须是国际领先水平，各厂家最高档的专业机型，系统具有升级能力的设计，以满足将来开展新业务的需求及科研项目。

二、主要规格及系统概述：2.1彩色多普勒超声波诊断仪包括：*2.1.1高分辨率彩色逐行LCD LED显示器≥22英寸；2.1.2全数字化彩色超声诊断系统主机；2.1.3数字化二维灰阶成像单元；2.1.4数字化彩色多普勒单元；2.1.5数字化频谱多普勒显示和分析单元；2.1.6数字化能量血流成像单元；2.1.7连续波多普勒；2.1.8高分辨率血流成像，宽频带短脉冲双向PDI编码显示血流方向和密度信息，支持所有探头；2.1.9实时扫描成像组件；2.1.10组织二次谐波成像支持所有探头；2.1.11凸型扩展技术，用于二维和彩色血流；2.1.12组织多普勒成像技术；2.1.13频率复合成像技术FFC，屏幕可显示；2.1.14实时三同步能力；*2.1.15可偏转连续波多普勒,支持凸阵探头（附凸阵探头CW图）。

2.1.16实时空间复合成像用于除相控阵外的所有探头；2.1.17容积智能斑点噪声抑制技术，可在腹部及腔内容积探头上实现；2.1.18二维、胎儿面部三维成像，频谱多普勒模式自动图像优化调整；2.1.19一体化实时立体成像技术,极限容积帧最高可达800容积/秒；2.1.20容积探头扫查角度自动偏转技术，支持腹部，腔内，高频容积探头，无需移动探头，单键可拓展扫查视野，角度最大可达左右60度；2.1.21自动颈后透明层厚度测量，在获取合适切面的前提下，可自动识别早孕期胎儿颈后透明层的边界，并自动测量颈后透明层厚度；2.1.22胎儿自动识别技术，可实时跟踪自动识别胎儿及周围组织结构并自动调整容积取样框位置及大小，帮助使用者能快速获得胎儿表面三维容积结构的工具2.1.23颅内透明层自动测量功能：在孕期11-13周+6天内,获取合适切面的前提下，系统可识别胎儿颅内透明层边界（即第四脑室宽度），并获得自动测量颅内透明层的厚度；2.1.24胎儿生长指标自动测量功能：在获取合适切面的前提下，系统可自动识别测量临床所需的胎儿双顶径，头围，腹围、肱骨长及股骨长度等多个参数；2.1.25不规则体积测量技术(包括金手指智能触摸边界识别技术)，通过阈值调节，可测量多个低回声的不规则体的体积，快速测量一个或多个低回声区的容积，并计算低回声区占正常组织的百分比。

一、彩色多普勒超声波诊断仪（进口产品）1.1、设备用途：主要用于腹部、心脏、妇产科、浅表器官、腹部实时四维等部位的彩色超声显像和科研。

1.2、彩色多普勒超声诊断仪包括：#1.2.1、彩色监视器：17寸高分辨率彩色液晶监视器，自由臂设计，可上下左右前后任意旋转，多达360度。

(附证明资料）1.2.2、操作键盘：可多方向控制转位1.2.3、全数字化超宽频带波束形成器1.2.4、超宽频带探头, 频率范围1---12MHZ1.2.5、数字化高分辨率二维灰阶成像单元1.2.6、彩色多普勒超声波诊断部件1.2.7、彩色多普勒能量图(CDE/CPA)1.2.8、方向性能量图1.2.9、M模式, 彩色M型（附图片证明），解剖M型1.2.10、脉冲波及连续波模式,并具备高PRF脉冲波1.2.11、实时动态频谱多普勒显示及多参数分析系统，并可输入报告系统1.2.12、三同步功能1.2.13、组织谐波成像单元，采用脉冲反相谐波技术，并具备多组谐波选择#1.2.14、160DB动态范围,可视可1DB的调节1.2.15、1500数字化通道1.2.16、复合成像技术可选(同时作用于发射和接收,至少5线发射,要求作曲别针试验并附图片)1.2.17、斑点噪声抑制技术，提高图像对比分辨率，减少噪声的干扰。

#1.2.18、组织差异校正技术，利用声波在不同组织传播速度不同，对不同组织进行回声校正，改善远场穿透，提高分辨率，分多种组织可选，≥4种（附证明资料）1.2.19、智能图像优化技术：根据人体不同的声学特性及医生的诊断需求进行快速的图像优化条件设置的选择。

1.2.20、智能图像一键优化技术(作用于2D及Doppler)，单键操作，可自动调节增益，动态范围，Doppler基线，标尺等参数（附证明资料）1.2.21、梯形成像，线阵探头视野扩展15%1.2.22、组织多普勒成像技术，可由TGC控制1.2.23、自由臂三维技术1.2.24、可选时间空间智能成像技术，用于胎儿心脏扫查，在MPR多平面显示以及三维模式显示，支持二维模式*1.2.25、一体化先进四维成像，具多平面MPR模式显示在X,Y,Z轴的不同层厚, ROI 感兴趣区域于多平面MPR及动态三维容积显示模式均可灵活调节,可在不同MPR层厚旋转，擦写以及修改，可调节透明度，组织定征(组织，囊肿，肿块)等多种参数（附证明资料），使得到最好的动态三维图像。
