6502电气集中电路各继电器的动作时机与故障分析（上）
6502电气集中电路是由15条网络线和若干单元电路构成。这些
电路均是以继电器为负载的(室外电路虽然不是以继电器为负载，但
都是由继电器来监督的，用继电器的吸起和落下两种状态可以证明室
外负载的好坏)。也就是说，区分设备是否故障，可根据继电器的状
态进行判断。继电器动作具有顺序，它们总是遵循一定的顺序吸起，
也遵循一定的顺序落下。那么，就某个具体的继电器来说，在设备工
作过程中，它在哪一时刻应该吸起?在哪一时刻应该落下?这是本章所
要讨论的问题之一。6502电气集中电路中，无论哪一个部位故障，
最终造成该吸起的继电器不能吸起，该落下的继电器不能落下，又会
在控制台上形成哪些现象呢?这些现象是怎样形成的?这是本章所要
讨论的问题之二。通过现象看本质，故障处理也是这样，控制台显现
出的现象就是我们的着手点，学好本章的内容，是灵活掌握处理故障
技巧的基础和关键。

第一节 选择组电路

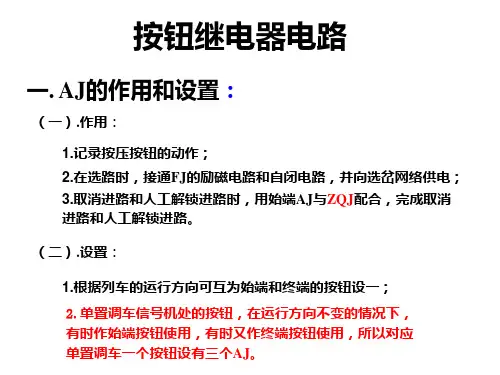

一、进路按钮继电器电路
(一)单置调车进路按钮继电器电路：每个单置点设有三个按钮继
电器，分别是1AJ、2AJ和AJ。它们平时处于落下状态。
1．电路动作时机
(1)作进路始端时，1AJ和AJ参与选路。按压单置点的按钮后，
1AJ励磁并用前接点接通AJ励磁电路，使AJ励磁并自闭。当有关方
向继电器吸起时，KF--共用--Q有电，1AJ构成自闭。松开按钮，断
开1AJ励磁电路。当始端(即DX组合)的JXJ吸起时，JXJ用后接点
切断AJ励磁和自闭电路，使AJ缓放落下。当方向继电器复原后，KF--
共用--Q断电，使1AJ失磁落下。
(2)作进路的终端时，1AJ和2AJ参与选路。按压单置点的按钮，
1AJ励磁并自闭，用其前接点接通2AJ的励磁电路，使2AJ励磁并自
闭。松开按钮，切断1AJ励磁电路。当终端(即DXF组合)的JXJ吸起
时，同时切断1AJ和2AJ的自闭电路，1AJ失磁落下并用前接点断开
2AJ励磁电路，使2AJ缓放落下。
(3)作变通按钮使用时，这三个继电器均要参与选路。按压单置
点的按钮，1AJ励磁并自闭，2AJ随之励磁并自闭；2AJ用前接点接
通AJ励磁电路，使AJ励磁并自闭。松开按钮；切断1AJ励磁电路。
AJ吸起时用其后接点切断2AJ励磁电路。DXF组合JXJ吸起时，同时
切断1AJ和2AJ自闭电路，使它们均复原。DX组合JXJ吸起时，同
时切断AJ的励磁和自闭电路，使AJ复原。
2．故障分析
(1)1AJ不能励磁。无论作始端、终端或变通按钮使用，按压按
钮后，总是出现按钮表示灯不闪光且进路不能排出的现象。
(2)1AJ不能自闭。作终端时，按压按钮后按钮只闪一下光就熄
灭。不影响进路排列，因2AJ能吸起并自闭。对AJ无影响，因1AJ
自闭在AJ吸起后才构成。
(3)AJ不能励磁。作始端使用时，按压按钮后按钮表示灯闪光(因
1AJ能励磁)，但进路排列灯不亮(方向继电器因AJ不励磁而不能吸
起)。松开按钮，闪光熄灭，1AJ因不能构成自闭而复原。作变通按
钮使用时，因2AJ能吸起，出现整条进路只有以该信号点为分界点一
部分能选路，另一部分进路因AJ不励磁而不能选路。
(4)AJ不能自闭。作始端时，按压按钮，按钮表示灯闪光，排列
灯点亮。一旦方向继电器吸起，KZ--共用--H断电，AJ因不能自闭而
复原，就在AJ落下，方向继电器缓放一瞬间，接通了2AJ励磁电路，
2AJ吸起，为方向继电器提供一条自闭电路，排列灯一直不灭。按压
终端后，进路始终端一直闪光。
(5)AJ不能缓放。将使DX组合的JXJ不能可靠吸起。因为AJ吸
起后，用其前接点接通JXJ的励磁电路，但JXJ后接点刚一离开，就
切断了AJ自闭电路，AJ因不能缓放而落下，又断开了JXJ的励磁电
路，使JXJ失磁落下，其接点只能在落下位置跳动一下。
(6)2AJ不能励磁。作终端时，进路始终端一直闪光，因为选岔
网络不能工作；作变通按钮使用时，因2AJ不励磁AJ也不励磁，出
现进路不能正常选出的现象。
(7)2AJ不能自闭。作终端时不会造成故障现象，因为其励磁电
路能保持到选岔电路动作完毕；作变通按钮使用时，会出现一部分进
路能选出，一部分进路不能选出的现象，因为2AJ吸起后，AJ跟着
吸起，但只要AJ后接点一离开就切断2AJ励磁电路，2AJ因不能自
闭而缓放落下，在2AJ缓放的时间内，可动作一部分选岔电路。
(8)2AJ不能缓放。将使DXF组合的JXJ不能可靠吸起，其接点
只能在落下位置跳动一下。
(二)其它按钮继电器电路。其它按钮继电器平时处于落下状态。
1．电路动作时机：按压按钮，使AJ励磁并自闭。松开按钮，切
断AJ励磁电路。当该信号点的JXJ吸起时，JXJ用后接点切断AJ自
闭电路，使AJ缓放落下。对于差置或并置调车信号机的两个进路按
钮继电器，利用1--2线圈分别设置了一条连带电路。当以差置或并
置点的进路按钮作列车进路的变通按钮使用时，只要按压其中的任一
个按钮，就将另一个按钮的按钮继电器连带起来，参与选岔电路工作。
2．故障分析
(1)AJ不能励磁。按压按钮时，按钮表示灯不闪光且进路排列表
示灯不亮。
(2)AJ不能自闭。按压按钮，按钮表示灯闪光，但松开按钮后，
闪光自动熄灭。
(3)AJ不能缓放。使该信号点的JXJ不能可靠吸起，其接点只能
在落下位置跳动一下。当不缓放的AJ处于进路上的不同位置时，会
发生如下现象：
①排列从左至右的进路，若始端AJ不缓放，会出现始端灭光，
终端闪光的现象。因为始端JXJ只能在落下位置跳动一下，一方面使
AJ复原，始端按钮闪光熄灭，另一方面因其前接点不能闭合，始端
FKJ不能吸起，稳光不能点亮，同时5、6线也不能向右传递动作，
终端就一直闪光。
②排列从左至右的进路，终端AJ不缓放，如果是以单置、差置、
并置或尽头线信号点为终端的调车进路，会出现始端稳光，终端灭光
的现象。因为终端JXJ不能可靠吸起，使ZJ不能吸起，7线不能沟
通，后续电路无法动作；如果是以股道或单线区段接车口处为终端的
调车进路，则出现始端稳光、终端灭光、进路有白光带的现象。因为
虽然ZJ不能吸起，但7、8、9线无论是ZJ在吸起或落下状态均能接
通，使电路一直动作到进路锁闭；信号不能开放的原因是因为DXJ励
磁需要从11线得到KZ，而ZJ落下经后接点只能向11线供KF。
③排列从右至左的进路，若始端AJ不缓放，会出现始、终端按
钮表示灯闪光后均熄灭的现象。因为进路终端(即网络左端)的JXJ能
正常吸起，且能正常复原，终端按钮闪光熄灭；由于进路始端(即网
络右端)的JXJ不能可靠吸起，FKJ不能励磁，故按钮闪光后不能点
亮稳光。④排列从右至左的进路，若终端AJ不缓放，会出现始端闪
光，终端灭光的现象。因为进路终端(即网络左端)的JXJ不能可靠吸
起，5、6线不能向右顺序传递动作，始端就一直闪光。
(4)差置和并置AJ的联带电路故障：在办理变通进路过程中，会
出现按压其中一个按钮时，该按钮闪光，但另—按钮不闪光且进路也
不能正常排列的现象。
