钢柱安装检查记录表

  • 格式：doc
  • 大小：503.50 KB
  • 文档页数：1

钢结构（钢柱）安装检测记录表

单位（子单位）工程名称 熔炼主厂房 检查部位 吹炼1节钢柱

施工单位 ** 施工日期 2014年 5月29日

验收标准 GB50205-2001

内容及附图 北

项目及合格要求 构件编号:

允许偏差(mm) P-7 P-8 N-7 N-8

主控项目 1 建筑物定位轴线 L∕20000，且≤3.0 1 2 1 2

2 基础上柱的定位轴线 1.0 0.5 0.5 0 0.5

3 基础上柱底标高 ±2.0 1 1 1.5 1

4

座浆垫板 顶面标高 0.0~－3.0 -1 -1 -2 0

5 水平度 L/1000 2/1000 3/1000 2/1000 4/1000

6 位置 10.0 2 2 3 1

7

杯口尺寸 底面标高 0.0~－5.0 -1 -2 -1 -3

8 杯口深度H ±5.0 -2 -2 -3 -1

9 杯口垂直度 H∕100 ，且≤10.0 2 2 4 2

10 顶紧接触面 ≥70%紧贴，且边缘最大间隙≤0.8mm 90% 90% 90% 95%

11

钢柱

安装 底层柱柱底轴线对定位轴线偏移 2.0 1 0 1 0

12 柱子定位轴线 1.0 0.3 0.4 0.3 0.1

13 单节柱的垂直度（h为单节柱高） h∕1000，且≤10.0 南3东4 北4西9 北1 南1东4

14 主体

结构 整体垂直度 （H/2500+10），且≤30.0

H为结构高度L为跨 / / / /

15 整体平面弯曲 L/1500，且≤20.0 / / / /

一般项目 1 构件

安装 上、下柱连接处的错口 2.0 / / / /

2 同一层柱的各柱顶高度差 3.0 1 1 0 1

3 主体高度 用设计标高控制安装（H为结构高） ±H/1200，且±20.0 / / / /

4 现场焊缝组对间隙 有垫板-2~+3，无垫板0~+3 / / / /

监理单位:**建设监理咨询有限公司

代表:

年 月 日 施工单位班组长:

施工单位施工员:

施工单位专业质检员:

年 月 日

合集下载

钢结构加工焊接焊缝外观质量检查记录

钢结构加工焊接焊缝外观质量检查记录

钢结构加工焊接焊缝外观质量检查记录

工程名称： 检查日期

缺陷类型 未焊满 根部收缩 咬边 弧坑裂纹

结果 允许偏差（mm) 二级 三级 二级 三级 二级 三级 二级 三级

≤0.2+0.02t≤1.0 ≤0.2+0.04t≤1.0 ≤0.2+0.02t≤1.0 ≤0.2+0.04t≤1.0 ≤0.05t、≤0.5连续长度《100 ≤0.1t、≤1.0 允许存在个别长度≤0.2的弧坑裂纹

每100.0焊缝内缺陷总长≤25.0 长度不限 焊缝两侧咬边总长≤10%焊缝全长 长度不限

检查构件 焊缝 检查情况

构件名称 编号 数量 类型 条数

钢柱 GZ1 25 0.3 0.6 0.3 0.6 √ 0.5 √ 合格

1、每条检查一处，总抽查数不小于10处。

2、焊缝感观质量，每批同类构件抽查10%，且不小于3处，被抽查件中每件焊缝按数量各抽查5%，总抽查处不少于5处。

3、二级焊缝咬边深度≤0.5，但不得超过焊缝长度≤100%。

焊工： 质检员： 钢结构零件及部件加工（矫正和成型）质量检查记录

工程名称：达州化工产业区公路物流港6#标准仓库钢结构工程 施工单位：四川恒沣建设有限公司 检查日期：

检查内容 7.3.1条 钢材矫正后的允许偏差(㎜） 表面质量

冷矫正加工环境温度 碳素钢和低合钢热矫正时加热温度 钢板的局部平面度（△） 型钢弯曲矢高 角钢的垂直度 槽钢翼缘对腹板的垂直度 工字钢、H型钢翼缘对腹板的垂直度 不能有明显的凹面和损伤及划痕

碳素钢 低合金结构钢 t≤14 t＞14

钢结构施工检查记录表

钢结构施工检查记录表

12345h﹤500Ｔ=6～14t﹥14板宽/2001.51.0直径﹢1.00圆度2.0垂直度0.03t2.0施工单位：日期：1.02.0＿＿0.05t且≤2.0＿0.31.0＿＿

相邻两组的端孔间距离实测偏差（mm）允许偏差（mm）实测偏差（mm）±3.0

＿±2.5±3.0±1.5±1.5±2.0≤500﹥30001201～3000501～1200与栏板间隙小于2.0翼板宽/80翼板宽/1002.0加工面粗糙度加工面垂直度相邻两边夹角±1.0L/300 △ 2.0±6.00.025t 0.550槽钢翼板对腹板的垂直度工字催、H钢翼板垂直度弯曲成型零件弧度检查矫正弯曲允许偏差（mm）实测偏差（mm）型钢弯曲矢高项目钢板局部平面度（mm）L/100 5.0角钢肢垂直度零件宽度、长度加工边直线度肢宽/100项目边缘加工允许偏差（mm）实测偏差（mm）

工长质量检查员允许偏差（mm）同一组内任意两孔距离C级螺栓孔制孔项目允许偏差（mm）实测偏差（mm）一般项目工程负责人班组长检查结果主控项目一般项目边缘缺棱型钢端部垂直度气割

±1.0局部缺口深度割纹深度切割面平面度零件宽度、长度

螺栓孔孔距范围制孔精度及孔壁表面粗糙度应符合相应A、B、C级孔的要求机械剪切允许偏差（mm）实测偏差（mm）允许偏差（mm）实测偏差（mm）±3.0项目钢材切割面或剪切面应无裂纹、夹渣、分层和大于1mm的缺棱矫正和成刑的环境温度及加热温度的控制边缘加工的切削量不应小于2.0mm钢零件及钢部件加工工程施工质量检查记录表工程名称：构件：检验批号：零部件：主控项目项目检验结果钢材的品种、型号、规格及质量应符合设计要求及有关标准规定

钢筋安装工程检验批质量验收记录表

钢筋安装工程检验批质量验收记录表

美文欣赏

钢筋安装工程检验批质量验收记录表

GB50204 2002

（H）

0106

02oi

单位（子单位）工程名称 ---------------------------------------------------------------------------------- 02 ------------

分部（子分部）工程名称 验收部位

施工单位 项目经理

施工执行标准名称及编号

施工质量验收规范的规定 施工单位检查评定记录 监理（建设）单 位验收记录

主 控

项 目 1 纵向受力钢筋的连接方式 第541条

2 机械连接和焊接接头的力学性能 第5.4.2条

3 受力钢筋的品种、级别、规格和数量 第5.5.1条

般 项

目 1 接头位置和数量 第543条

2 机械连接、焊接的外观质量 第 5.4.4条

3 机械连接、焊接的接头面积百分率 第5.4.5条

4 绑扎搭接接头面积百分率和搭接长度 第5.4.6条

附录B

5 搭接长度范围内的箍筋 第5.4.7条

6 钢筋安装允许偏差 绑扎钢 筋网 长、宽（mm） ± 10

网眼尺寸（mm） ± 20

绑扎钢 筋骨架 长（mm） ± 10

宽、高（mm） ± 5

钢 力 受筋 间距（mm） ± 10

排距（mm） ± 5

保护层 厚度

（mm） 基础 ± 10

柱、梁 ± 5

板、墙、壳 ± 3

绑扎箍筋、横向钢筋间距（mm） ± 20

钢筋弯起点位置（mm） 20

预埋件 中心线位置（mm） 5

水平咼差（mm） +3,0

施工单位检查评定结果 专业工长（施工员） 施工班组长

柱钢筋工程隐蔽检查验收记录表

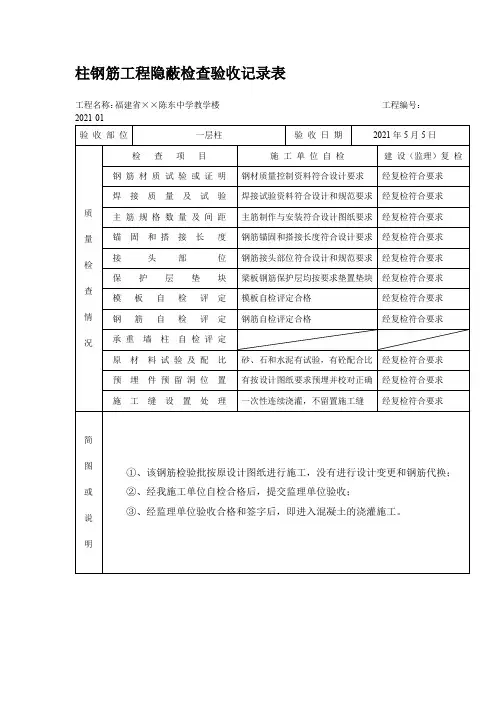

柱钢筋工程隐蔽检查验收记录表
