钢柱垂直校正测量方法
钢柱垂直校正测量方法
一、材料准备
1. 水平仪：用于测量钢柱的水平状态。
2. 线锤、绳子：用于确定钢柱的垂直状态。
3. 尺子：用于测量钢柱的长度。
二、操作步骤
1. 确定测量点：在需要校正的钢柱上选择两个相对位置相同的点，作
为测量点。
2. 测量水平状态：使用水平仪在两个测量点上分别进行水平测量，记
录下两个点之间的高度差。
3. 确定垂直状态：将线锤挂在第一个测量点处，用绳子从第二个测量
点处拉向线锤下方，使其与线锤刚好相接触。
然后将绳子移动到第一
个测量点处，观察绳子是否与线锤相接触。
如果不接触，则调整绳子
长度，直到能够接触为止。
重复以上步骤，在第二个测量点处进行同
样的操作，并记录下两个点之间的垂直差。
4. 计算误差：将水平和垂直差值进行比较，计算出需要校正的偏差值。
5. 进行校正：根据计算出的偏差值，进行钢柱的校正。
如果需要增加
高度，则在底部加入垫块；如果需要减少高度，则在顶部切削钢柱。
三、注意事项
1. 测量时要保证水平仪和线锤的准确性。
2. 测量点要选择相对位置相同的点，以保证测量结果的准确性。
3. 在进行校正时，要注意使用合适的工具和方法，以避免对钢柱造成损坏。
4. 在完成校正后，要重新进行水平和垂直测量，以确保钢柱已经达到理想状态。

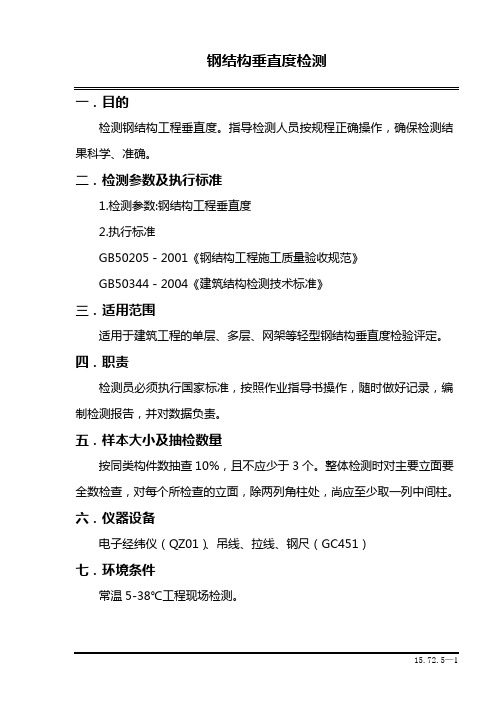

钢结构垂直度检测一．目的检测钢结构工程垂直度。
指导检测人员按规程正确操作，确保检测结果科学、准确。
二．检测参数及执行标准1.检测参数:钢结构工程垂直度2.执行标准GB50205－2001《钢结构工程施工质量验收规范》GB50344－2004《建筑结构检测技术标准》三．适用范围适用于建筑工程的单层、多层、网架等轻型钢结构垂直度检验评定。
四．职责检测员必须执行国家标准，按照作业指导书操作，随时做好记录，编制检测报告，并对数据负责。
五．样本大小及抽检数量按同类构件数抽查10%，且不应少于3个。
整体检测时对主要立面要全数检查，对每个所检查的立面，除两列角柱处，尚应至少取一列中间柱。
六．仪器设备电子经纬仪（QZ01）、吊线、拉线、钢尺（GC451）七．环境条件常温5-38℃工程现场检测。
15.72.5—1钢结构垂直度检测八．检测步骤及数据处理1.检测步骤（1）.条件具备时，应采用经纬仪和钢尺进行检测，将经纬仪安置在便于操作和观查的地点，对钢结构指定构件的垂直度进行检测。
（2）.条件不具备时，应采用吊线、拉线和钢尺进行检测。
九．结果判定1.单层钢结构a.钢屋（托）架、桁架、梁及受压杆件跨中的垂直度h/250，且不应大于15.0mm。
b．单层钢结构主体结构的整体垂直度H/1000，且不应大于25.0mm。
2.多层及高层钢结构a.钢主梁、次梁及受压杆件的垂直度h/250，且不应大于15.0mm。
b．单节柱的垂直度h/1000，且不应大于10.0mm。
c．多层及高层钢结构主体结构的整体垂直度（H/2500+10.0），且不应大于50.0mm。
十．记录格式报告及记录格式见DB22/T438-2007《工程质量检测数据信息技术标准》附录B——专项检测记录表格部分1.报告：《钢结构垂直度检测报告》表B5.03.15；2.记录：《钢结构垂直度检测记录》表C5.03.15。
15.72.5—2钢结构垂直度检测十一．审批程序把做好的记录及报告打印出来签字一并交审核员。
钢结构垂直度检测一．目的检测钢结构工程垂直度。
指导检测人员按规程正确操作，确保检测结果科学、准确。
二．检测参数及执行标准1.检测参数:钢结构工程垂直度2.执行标准GB50205－2001《钢结构工程施工质量验收规范》GB50344－2004《建筑结构检测技术标准》三．适用范围适用于建筑工程的单层、多层、网架等轻型钢结构垂直度检验评定。
四．职责检测员必须执行国家标准，按照作业指导书操作，随时做好记录，编制检测报告，并对数据负责。
五．样本大小及抽检数量按同类构件数抽查10%，且不应少于3个。
整体检测时对主要立面要全数检查，对每个所检查的立面，除两列角柱处，尚应至少取一列中间柱。
六．仪器设备电子经纬仪（QZ01）、吊线、拉线、钢尺（GC451）七．环境条件常温5-38℃工程现场检测。
15.72.5—1钢结构垂直度检测八．检测步骤及数据处理1.检测步骤（1）.条件具备时，应采用经纬仪和钢尺进行检测，将经纬仪安置在便于操作和观查的地点，对钢结构指定构件的垂直度进行检测。
（2）.条件不具备时，应采用吊线、拉线和钢尺进行检测。
九．结果判定1.单层钢结构a.钢屋（托）架、桁架、梁及受压杆件跨中的垂直度h/250，且不应大于15.0mm。
b．单层钢结构主体结构的整体垂直度H/1000，且不应大于25.0mm。
2.多层及高层钢结构a.钢主梁、次梁及受压杆件的垂直度h/250，且不应大于15.0mm。
b．单节柱的垂直度h/1000，且不应大于10.0mm。
c．多层及高层钢结构主体结构的整体垂直度（H/2500+10.0），且不应大于50.0mm。
十．记录格式报告及记录格式见DB22/T438-2007《工程质量检测数据信息技术标准》附录B——专项检测记录表格部分1.报告：《钢结构垂直度检测报告》表B5.03.15；2.记录：《钢结构垂直度检测记录》表C5.03.15。
15.72.5—2钢结构垂直度检测十一．审批程序把做好的记录及报告打印出来签字一并交审核员。

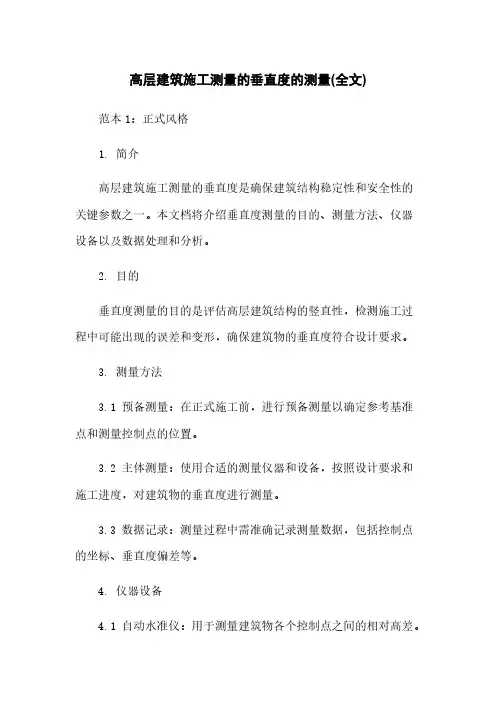

高层建筑施工测量的垂直度的测量垂直度测量是高层建筑工程测量的重要组成部分。
垂直度测量是指利用仪器在一个测站上完成向上向下作垂直投影的或提供一条垂准线，将平面上的坐标，经过竖向传递，标定在要求的位置上，保证建筑物的垂直度。
高层建筑的垂直度测量直接影响高层建筑结构施工精度及施工速度。
因此，高层建筑垂直度测量或称结构轴线竖向投测，在高层建筑施工中极为重要，结构轴线竖向投测常用的方法有：一线锤铅直投测法此法是比较古老的传统方法，一般采用15kg重的特殊锥形垂球和直径1-2mm高强钢丝，通过钢丝吊起垂球的方法，把在基础或首层事先测好的轴线控制点引测到施测层上去，从而建立其施测层的轴线网，然后进行平面定位工作。
二经纬仪斜投测法此法是传统的也是目前在建筑结构施工中使用的最普遍的一种方法，常使用的有J2、J4型经纬仪，它是将建筑平面外的轴线控制点，在建筑物外面通过倾斜视法，投测到施测层上去，从而建立施测层的轴线控制网，然后进行局部平面定位及放线工作，如图2.1示图2.1经纬仪斜投测法图2.2激光测量法三激光测量法把激光准直仪安置于地面建筑物的轴线上，严格对中整平。
在仪器正上方预留洞口，测设层预留口放置投影接收靶。
激光准直仪向天顶发射一条垂直的激光束，根据激光束投射到接收靶上的光斑点，把它的中心位置固定下来，并做标记，如图2.2示四经纬天顶仪及天底仪竖向投测法仪器经整平对中控制点后，将望远镜指向天顶，使视准轴于竖轴保持在竖向同一方向，固定后进行调焦投点。
在施测层接受视准点的预留测孔处放置目标分化板，通过移动分化板使板的十字丝焦点与望远镜控制点的十字丝重合，则该交点就是投测到施测层上的控制点。
天底仪与经纬仪天顶仪投测方向正相反，是用来由上往下把控制点引测到施测层上去[4]。
图2.3经纬天顶仪及天底仪竖向投测法图2.4某市国际大厦主楼平面图在高层建筑工程中，根据不同的情况，不同的要求采用不同的方法。
以某市国际大厦为例，具体做法如下：某市国际大厦主楼63层，高200.18米，为筒中筒现浇钢筋混凝土机构，外筒35.1米*37米；内筒17米*23米,如图2.4示。

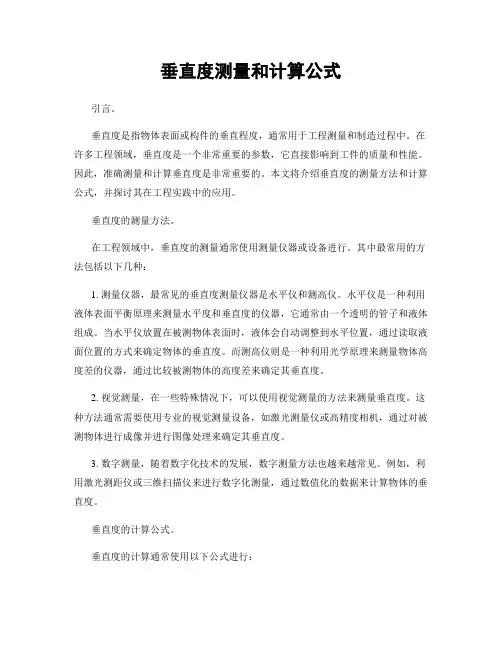

垂直度测量和计算公式引言。
垂直度是指物体表面或构件的垂直程度，通常用于工程测量和制造过程中。
在许多工程领域，垂直度是一个非常重要的参数，它直接影响到工件的质量和性能。
因此，准确测量和计算垂直度是非常重要的。
本文将介绍垂直度的测量方法和计算公式，并探讨其在工程实践中的应用。
垂直度的测量方法。
在工程领域中，垂直度的测量通常使用测量仪器或设备进行。
其中最常用的方法包括以下几种：1. 测量仪器，最常见的垂直度测量仪器是水平仪和测高仪。
水平仪是一种利用液体表面平衡原理来测量水平度和垂直度的仪器，它通常由一个透明的管子和液体组成。
当水平仪放置在被测物体表面时，液体会自动调整到水平位置，通过读取液面位置的方式来确定物体的垂直度。
而测高仪则是一种利用光学原理来测量物体高度差的仪器，通过比较被测物体的高度差来确定其垂直度。
2. 视觉测量，在一些特殊情况下，可以使用视觉测量的方法来测量垂直度。
这种方法通常需要使用专业的视觉测量设备，如激光测量仪或高精度相机，通过对被测物体进行成像并进行图像处理来确定其垂直度。
3. 数字测量，随着数字化技术的发展，数字测量方法也越来越常见。
例如，利用激光测距仪或三维扫描仪来进行数字化测量，通过数值化的数据来计算物体的垂直度。
垂直度的计算公式。
垂直度的计算通常使用以下公式进行：垂直度=|h1-h2|。
其中，h1和h2分别表示被测物体的两个垂直方向上的高度差。
在实际测量中，通常会进行多次测量，然后取平均值来计算垂直度，以提高测量的准确性。
垂直度的应用。
垂直度在工程领域中有着广泛的应用，特别是在制造和装配过程中。
以下是一些垂直度的应用场景：1. 零件加工，在机械加工过程中，垂直度是一个重要的质量指标。
通过测量和计算工件的垂直度，可以确保加工出的零件符合设计要求，提高产品的质量。
2. 装配调试，在机械装配过程中，需要保证各个零件的垂直度，以确保装配后的设备能够正常运行。
通过测量和计算各个零件的垂直度，可以及时发现和调整装配误差，提高装配精度。
钢柱垂直校正测量方法。
钢柱是建筑结构中常见的承重元件，其竖直度对于建筑物的稳定性和安全性至关重要。
在钢柱安装过程中，由于多种原因，可能会出现竖直度偏差，这时需要进行校正。
本文将介绍一种常见的钢柱垂直校正测量方法。
一、测量工具和材料1.全站仪：用于测量钢柱的垂直度和位置。
2.钢尺：用于测量钢柱的长度。
3.水平尺：用于测量建筑物地面的水平度。
4.水平仪：用于测量建筑物地面的水平度。
5.螺丝刀、扳手等工具：用于拆卸和安装支撑脚手架。
6.支撑脚手架：用于支撑测量过程中的工作平台。
7.木板和胶垫：用于在钢柱和支撑脚手架之间增加摩擦力和防止划伤。
二、测量步骤1.准备工作在进行钢柱垂直校正测量前，需要进行以下准备工作：（1）检查支撑脚手架的稳定性和安全性，确保其能够承受测量过程中的负荷。
（2）使用水平尺和水平仪测量建筑物地面的水平度，确保工作平台水平。
（3）检查钢柱的表面是否平整，清除表面杂物和污垢，保持测量精度。
2.安装支撑脚手架在钢柱上方安装支撑脚手架，以便进行测量和校正。
在支撑脚手架和钢柱之间放置木板和胶垫，增加摩擦力和防止划伤。
3.测量钢柱长度使用钢尺测量钢柱的长度，记录下来，以便后续的校正。
4.测量钢柱垂直度使用全站仪测量钢柱的垂直度和位置。
首先，将全站仪放置在支撑脚手架上，调整仪器，使其对准钢柱顶部。
然后，测量钢柱的顶部和底部，记录下来。
如果发现钢柱存在垂直度偏差，需要进行校正。
5.校正钢柱通过调整支撑脚手架的高度和方向，使钢柱垂直度达到要求。
如果需要调整钢柱的长度，可以使用螺丝刀和扳手进行操作。
6.重复测量在钢柱校正完成后，需要再次使用全站仪进行测量，确保钢柱已经垂直，并且没有位置偏差。
三、注意事项1.在进行钢柱垂直校正测量时，需要注意安全，严格遵守相关安全规定。
2.在测量过程中，需要保持测量工具的精度和准确性，避免误差。
3.在调整支撑脚手架高度和方向时，需要谨慎操作，以免对支撑脚手架和钢柱造成损坏。
钢结构垂直度测量方法在说到钢结构垂直度测量的时候，大家可能会想，“这有什么好讲的？”其实呀，这可是个非常重要的话题，尤其是在建筑工程中。
想象一下，如果一个大楼的柱子不垂直，那可真是“歪打正着”了。
垂直度就像我们在走路的时候，身体要直，不然就容易摔倒，建筑也是同样的道理，基础不稳，后果可想而知。
我们来聊聊怎么测量这个垂直度吧。
要用到一种叫“水准仪”的工具。
别小看这玩意儿，它可是测量的利器。
水准仪就像一位精明的老师，教你如何找到那条完美的“直线”。
使用的时候，把它放在一个稳定的地方，然后调好水平。
你会看到，水泡在中间，就说明这个点是水平的。
再把一个标杆放到你想测量的地方，看水准仪上的读数，就能判断出它是不是垂直。
除了水准仪，还有一种方法就是用“铅垂线”。
铅垂线就是一根悬挂着的小重物，简直就像是神奇的魔法线。
把它挂在需要测量的地方，看重物下落的地方，就能知道这个地方是不是垂直的。
这种方法简单又直接，有点像咱们打麻将时，听牌的时候那种兴奋感。
现代科技也给我们带来了不少好东西，比如激光测距仪。
这个家伙可是个“高科技”的代表，直接用激光来测量，简直就像是电影里的高科技武器。
把它对准建筑的顶端，瞄准，咔嚓一下，数据就出来了。
这种方法快速又准确，就像是开了挂一样，谁用谁知道。
测量垂直度，不光是为了让建筑看起来好看，更重要的是安全。
大家都知道，安全第一，没啥比这个更重要。
试想一下，要是一个楼的柱子歪了，那住在里面的人可就惨了。
这就像开车上路，方向盘不正，偏偏要往右打，那可真是“自找麻烦”。
测量的时候可能会遇到一些小麻烦，比如风大，雨大，甚至是光线不好。
这时候，就得学会灵活应对了。
有个经验丰富的工人说过：“这活儿，不仅要看工具，更要靠心。
”所以，遇到问题别慌，找个合适的方法，调整一下思路，总能找到解决的办法。
还有一点需要注意，测量的环境要整洁，不然一堆杂七杂八的东西可就容易影响结果。
想象一下，如果你的测量工具被砖头挡住，那结果肯定是“马虎大意”，这可就惨了。
钢结构垂直度检测方法嘿，咱来说说钢结构垂直度检测方法。
有一种方法是用经纬仪。
这经纬仪就像一个超级厉害的眼睛，专门盯着钢结构看。
把经纬仪架设在离钢结构一段合适距离的地方，要保证能清楚地看到钢结构的各个部位。
然后通过调整经纬仪的角度和焦距，让它的视线和钢结构的某一条边或者柱子平行。
接着再看钢结构在垂直方向上和经纬仪视线的偏离程度。
就好像你用眼睛瞄准一条直线，看另一个物体是不是歪了。
如果偏离得比较大，那就说明钢结构的垂直度有问题。
铅垂线法也挺常用的。
找一根很细很直的铅垂线，就像一根神奇的直线标杆。
把铅垂线的一端固定在钢结构的顶部，让铅垂线自然下垂。
然后在钢结构的底部观察铅垂线和钢结构边缘或者柱子的相对位置。
如果铅垂线和钢结构完全重合，那就说明钢结构是垂直的。
要是不重合，那偏离的距离就是垂直度偏差。
这就像用一根垂直的绳子来检查一个东西是不是立正了。
还有激光垂直仪的方法。
激光垂直仪能发射出一束很直的激光。
把激光垂直仪放在钢结构的底部或者顶部，让激光向上或者向下直射。
然后在钢结构的另一端，看激光照射的点是不是在设计的垂直位置上。
如果不在，那就说明钢结构歪了。
这激光就像一把无形的尺子，测量着钢结构的垂直度。
全站仪也可以用来检测钢结构的垂直度。
全站仪就像一个全能的测量小能手。
它可以测量角度、距离等很多数据。
把全站仪架设在合适的位置，对钢结构进行测量。
通过测量钢结构不同部位的坐标数据，然后计算出钢结构在垂直方向上的偏差。
就像用一个多功能工具来检查钢结构是不是站得笔直。
我有个朋友，他在一个建筑工地上负责钢结构的施工。
有一次，他们建了一个很高的钢结构柱子。
他先用经纬仪来检测柱子的垂直度。
他把经纬仪架好，调整好角度，发现柱子有点向一边倾斜。
然后他又用铅垂线法来验证，结果也是一样。
他赶紧让工人调整钢结构的位置。
调整完之后，他再用激光垂直仪检查，这次激光照射的点在正确的位置上了，说明柱子的垂直度调整好了。
检测钢结构的垂直度得很仔细。

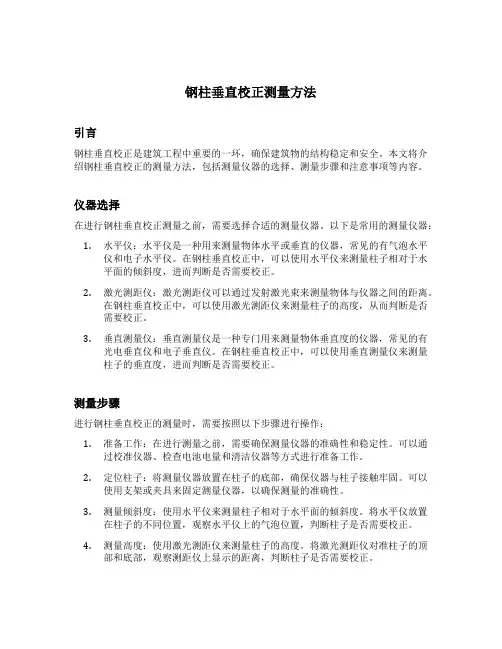

钢柱垂直校正测量方法引言钢柱垂直校正是建筑工程中重要的一环，确保建筑物的结构稳定和安全。
本文将介绍钢柱垂直校正的测量方法，包括测量仪器的选择、测量步骤和注意事项等内容。
仪器选择在进行钢柱垂直校正测量之前，需要选择合适的测量仪器。
以下是常用的测量仪器：1.水平仪：水平仪是一种用来测量物体水平或垂直的仪器，常见的有气泡水平仪和电子水平仪。
在钢柱垂直校正中，可以使用水平仪来测量柱子相对于水平面的倾斜度，进而判断是否需要校正。
2.激光测距仪：激光测距仪可以通过发射激光束来测量物体与仪器之间的距离。
在钢柱垂直校正中，可以使用激光测距仪来测量柱子的高度，从而判断是否需要校正。
3.垂直测量仪：垂直测量仪是一种专门用来测量物体垂直度的仪器，常见的有光电垂直仪和电子垂直仪。
在钢柱垂直校正中，可以使用垂直测量仪来测量柱子的垂直度，进而判断是否需要校正。
测量步骤进行钢柱垂直校正的测量时，需要按照以下步骤进行操作：1.准备工作：在进行测量之前，需要确保测量仪器的准确性和稳定性。
可以通过校准仪器、检查电池电量和清洁仪器等方式进行准备工作。
2.定位柱子：将测量仪器放置在柱子的底部，确保仪器与柱子接触牢固。
可以使用支架或夹具来固定测量仪器，以确保测量的准确性。
3.测量倾斜度：使用水平仪来测量柱子相对于水平面的倾斜度。
将水平仪放置在柱子的不同位置，观察水平仪上的气泡位置，判断柱子是否需要校正。
4.测量高度：使用激光测距仪来测量柱子的高度。
将激光测距仪对准柱子的顶部和底部，观察测距仪上显示的距离，判断柱子是否需要校正。
5.测量垂直度：使用垂直测量仪来测量柱子的垂直度。
将垂直测量仪对准柱子的不同位置，观察测量仪上的指示，判断柱子是否需要校正。
6.校正柱子：如果测量结果显示柱子存在倾斜或不垂直的情况，需要进行柱子的校正。
校正的具体方法根据实际情况而定，可以使用垫片、调整螺栓或调整支架等方式进行校正。
7.再次测量：在进行柱子校正后，需要再次使用测量仪器进行测量，以确认校正效果。
最新高层钢柱垂直度控制实时测量工法编写单位：中建八局青岛公司刘宝忠前言随着建筑市场的发展以及建筑水平的提高，高层和超高层钢结构建筑逐步增多。
在钢结构工程安装过程中，施工测量是一项专业性较强又非常重要的工程，测量精度的高低直接影响到工程质量的好坏，测量效率的高低又直接影响到工程进度的快慢，因此安装测量技术的高低是衡量钢结构工程施工水平的一项重要指标，而钢柱垂直度的控制又是高层钢结构结构施工测量的重点和难点。
高层钢结构钢柱垂直度控制实时测量工法是我们在长期高层和超高层钢结构施工测量放样实践中，充分利用免棱镜全站仪、便携式计算机（或可编程计算器）的性能，通过对传统的施工测量方法进行研究改造，形成的针对高层钢结构工程施工测量放样的施工工法。
该工法的关键技术是平面控制点竖向高精度向上传递技术、钢柱中心实际位置的间接测量及理论位置数据库建立技术、计算机与全站仪进行数据实时通讯技术。
该工法是在北京大学医院病房楼、郑州蓝码大厦、南京新地中心及青岛万邦中心施工测量放样经验的基础上形成的。
用这种测量方法对高层钢结构钢柱安装过程进行控制，测量人员为钢柱安装人员提供的数据时间短，精度高。
南京新地中心工程的钢柱节垂直度及建筑物全高垂直度经评估和鉴定，完全符合钢结构验收规范的要求。
质量评定等级为合格，观感达到“好”的要求。
在此，我们编制此工法，希望它能够为以后高层钢结构的施工测量提供指导作用。
该工法于2008年3月被认定为中建八局企业工法。
1特点传统的钢柱垂直度控制方法是先在施工操作面上放样出柱网的纵横轴线，再利用两台经纬仪从两个近似相互垂直的方向对一根钢柱进行测量控制，这种方法投入测量人员多，结果反馈到钢柱校正操作人员的时间长，经纬仪架设位置限制较多。
本工法所采用的施工测量方法，是充分利用免棱镜全站仪的免棱镜测距性能，测量钢柱立面某些特定点的三维坐标，测量值传递到便携计算机，程序依据钢柱的几何形状，间接计算出钢柱的中心偏移量及钢柱的扭转偏差值，同时可以得出钢柱的标高偏差值。
因此利用本工法进行钢柱的垂直度控制测量，可以缩短施工前的轴线放样的时间，减少测量工作的劳动强度，减少测量结果的反馈时间，提高钢柱的安装质量。
2适用范围高层钢结构钢柱垂直度控制实时测量工法适用于所有柱子安装的垂直度控制测量及质量检测验收，特别是许多非水平、非垂直的特异构件安装过程中的施工测量及质量验收。
3工艺原理高层钢结构钢柱垂直度控制实时测量工法的工艺原理是：由于钢柱安装垂直度校正时，钢柱顶端不方便安设全站仪的反射棱镜，为此充分利用免棱镜全站仪的免棱镜测量性能，快速测量钢柱顶端特征点的三维坐标，并把测量信息通过数据线实时传输到便携式计算机中。
在施工测量前的准备阶段，应认真分析图纸，建立合适实用的建筑物坐标系，收集各钢柱的中心坐标、钢柱编号、截面大小及定位角度等相关信息，并建立数据库。
当测量结果被程序接收后，程序依据测量点坐标信息自动查找测量钢柱的编号，找到相关信息，并计算出该钢柱中心偏移量及钢柱的扭转偏差值等钢柱安装校正所需的相关信息，及时把相关信息反馈给施工人员作为钢柱垂直度校正的依据。
4工艺流程及操作要点4.1高层钢结构钢柱垂直度控制实时测量工法施工测量流程4.2高层钢结构钢柱垂直度控制实时测量操作方法4.2.1分析计算、通讯程序编写4.2.1.1收集编程资料：编程的基本资料包括钢柱编号、钢柱中心坐标、截面形状、截面大小及定位角度等描述钢柱外部形状及空间位置的相关信息以及全站仪的指令码资料，为使测量人员提供的数据使用方便，程序编写前还应与钢柱安装校正施工人员多次沟通，与钢构件加人人员沟通，相互提供对方所需要的资料。
收集钢柱相关资料的过程还应包括对设计数据正确性复核计算过程，并对数据进行分类编码。
4.2.1.2编写程序:按程序功能不同可把程序分成三个主要模块，基础数据管理模块；计算机与全站仪之间进行实时数据通讯模块；钢柱中心偏移量及钢柱的扭转偏差值分析计算模块。
1）基础数据管理模块：由于数据关系比较简单,基础数据的管理可以利用Microsoft Office Access软件建立Access数据库,数据库的建立及数据的添加、修改、删除等管理工作可以通过Microsoft Office Access软件直接进行，也可以通过VB等常用的编程软件，自己编写符合自己要求和习惯的程序界面，以方便自己的工作。
基础数据内容一般包括钢柱编号、钢柱中心理论坐标、截面形状、截面大小、截面变换位置、定位方位角及钢柱观测标志点的理论基础坐标等描述钢柱外部形状及空间位置的相关数据。
2) 计算机与全站仪之间进行实时数据通讯模块:不同厂家的全站仪有不同的指令码体系，同厂家的不同型号全站仪的指令码也不完全相同，因此编写程序前必须熟悉各个命令的意义。
计算机与全站仪一般通过串行端口进行数据交换，编程前也应熟悉操作串行端口的编程语句。
另外需要准确确定计算机发出测量指令后，仪器测量、到测量结果发送到仪器缓存区的时间间隔，并在程序中设置等待时间，确保接收指令发出后，所需的测量数据已发送到仪器缓存区，否则将会得不到结果。
3）钢柱中心偏移量及钢柱的扭转偏差值分析计算模块：此模块的主要计算模型如下。
（1）钢柱中心坐标的间接测量钢柱的截面形式多种多样，但最基本的截面形状有两种，一种是圆形钢柱，一种是矩形钢柱。
无论是圆形钢柱还是矩形钢柱一般都无法直接观测柱顶与柱底中心，因此只能通过测量其他特征点的坐标，来间接计算中心点的坐标，下面分别阐述圆形钢柱及矩形钢柱中心坐标间接测定和计算方法。
其它截面类型的钢柱可以做适当改变，转化成这两种截面类型进行计算。
对于圆形钢柱观测左右两侧边缘的水平角并在同一截面上贴上做观测标志（或粘反光贴片）测量斜距、水平角及竖直角。
如下图-1所示：k为测站点，p为方向控制点，钢管中心为o ，b为观测标志，在测站上观测钢管左右边缘m、n 的角度为α1 和α2，及观测标志点b的角度αb、k、b两点的斜距Skb＇及竖直角β。
p图-1:圆钢管柱中心坐标测量计算示意图则由已知方位αkp 及 α1、α2可计算测站至钢管中心的方位αk ；钢柱中心坐标的计算算法如下：为仪器横轴标高H z Hβsin z S =o ko +z +y ko o =S y sin ko αkkαko cos x S =o ko +x 则得到圆柱中心坐标为：kobobk/sin kb ko =S S sin kobbko-obk=π-r为钢管柱半径bko/r)sin kb S kob=arcsin(为k,b两点间斜距，β为竖直角。
kb S '其中cos β'S S =kb kb αkb-αko bko=,因此b αkp +α=kb α位αkp 可算出及已知方b α同样根据观测标志点的水平角22α(1kp ko +/+=)ααα矩形钢柱中心坐标测量图-2所示，b c 为观测标志（或粘反光贴片），与矩形钢柱线相对称放置，其距离S 可在贴片上测得，d 点在与b c 相垂直方向延伸矩形钢柱宽度的一半Ｓdo 即为钢柱的中心位置，Ｓdo 可根据矩形钢柱的尺寸来定，是可以得到的已知数据。
在测站上观测观测点b 、c 两点的角度、两点与测站的斜距及竖直角。
1α2α o d cb pk图-2:矩形钢柱中心坐标计算示意图则由已知方位αkp 及 α1、α2可计算矩形钢柱中心坐标，计算算法如下：αkb =αkp +α1cos βkb =S b x 'kb b cos α+x kk+y sin αb kb 'y b =S kb cos βsin βkb =S b z 'b +z H'其中S kb 为k,b两点间斜距，类似地可以得到x c x d =(x 则得到矩形钢柱中心坐标-π/2)cos(αbc x o =x d +S z H 为仪器横轴标高。
、、c y z cb +xc )/2)/2c +y b =(yd y z d =(z b +z c )/2do do +S d =y o y bc sin(α-π/2)z o =z d（2）钢柱中心偏移量及钢柱的扭转偏差值计算 钢柱中心偏移量是钢柱中心理论值与钢柱中心间接观测值之差；钢柱的扭转偏差值是观测标志点的理论值与观测标志点的实测值之差。
以上得到了圆钢柱和矩形钢柱在观测标志截面处的中心点坐标和高程，要得到柱面与柱底高程，只需在上述点的Ｚ坐标上加或减相差距离即可。
4.2.1.3测试程序：程序编写完成后，应对整个程序的所有功能，各种不同情况进行测试，确保程序执行结果正确。
测试的数据至少要包括所有前面已确定的观测标志点的数据。
4.2.2施工测量平面及高程控制网的建立：首级平面与高程控制网的建立方法及精度等级与其他类似工程一致，并按要求编制测量方案，为了方便全站仪测量点的三维坐标，要求平面控制点与高程控制点布置在同一位置上。
采用天顶仪进行竖向平面控制点传递，当操作层到地面控制点的高度大于100m时，依据规范应把地面控制点向上传递，作为上部平面控制点传递的依据，其方法如下条所述。
4.2.3平面控制点竖向传递4.2.3.1平面控制点竖向传递的流程如图-3所示4.2.3.2用天顶仪竖向传递水平控制点轴线是高层钢结构安装的生命线，轴线放样精度的高低将直接影响钢柱安装的整体垂直度及构件安装速度。
高层施工测量依据，根据规范的要求，应从地面控制网引投到施工层，不得使用下一节楼层的定位轴线。
从工程测量的角度而言，建筑物的整体垂直度的控制主要通过内控、外控或内外控结合的方法来进行的。
高层结构竖向传递一般都采用内控法，投点仪器选用天顶准直仪。
在需要传递控制点的施工层预留孔处水平固定一块有机玻璃板做成的光靶，在控制点上架设天顶准直仪，慢慢旋转天顶仪在（0°、90°、180°、270°、360°），便在接收光靶上得到一个激光圆，圆心即为该控制点的传递点。
传递过程如图-4所示。
所有控制点传递完成后，则形成该楼层轴线控制网。
由于日光照射不均匀，高层钢结构会生产较大的垂直度变化，为了减少日光对水平控制点传递的影响，向上传递控制点的作业时间应选择阴天或日出前进行。
光靶光靶圆心激光运行轨迹天顶准直仪图-4:平面控制点竖向传递示意图4.2.3.3测量传递点之间的距离并与理论值比较对传递到施工层的控制点组成的控制网进行角度、距离测量。
距离用全站仪或钢尺精密丈量四测回，各测回之间较差≤±2mm，与理论值之差△S不宜超过6mm；角度观测用J2级仪器测量需六测回，必须满足《工程测量规范》对四等网测角的规定：角度与理论值之差|△β|应小于0.0025ρ×S3/S1•S2（式中：S3为两目标点之间的距离，S1、S2为测站点到两目标点之间的距离，以米为单位）。
