高层钢结构钢柱垂直度控制实时测量工法
- 格式:doc
- 大小:294.00 KB
- 文档页数:18
钢柱垂直校正测量方法
钢柱垂直校正测量方法
一、材料准备
1. 水平仪:用于测量钢柱的水平状态。
2. 线锤、绳子:用于确定钢柱的垂直状态。
3. 尺子:用于测量钢柱的长度。
二、操作步骤
1. 确定测量点:在需要校正的钢柱上选择两个相对位置相同的点,作
为测量点。
2. 测量水平状态:使用水平仪在两个测量点上分别进行水平测量,记
录下两个点之间的高度差。
3. 确定垂直状态:将线锤挂在第一个测量点处,用绳子从第二个测量
点处拉向线锤下方,使其与线锤刚好相接触。
然后将绳子移动到第一
个测量点处,观察绳子是否与线锤相接触。
如果不接触,则调整绳子
长度,直到能够接触为止。
重复以上步骤,在第二个测量点处进行同
样的操作,并记录下两个点之间的垂直差。
4. 计算误差:将水平和垂直差值进行比较,计算出需要校正的偏差值。
5. 进行校正:根据计算出的偏差值,进行钢柱的校正。
如果需要增加
高度,则在底部加入垫块;如果需要减少高度,则在顶部切削钢柱。
三、注意事项
1. 测量时要保证水平仪和线锤的准确性。
2. 测量点要选择相对位置相同的点,以保证测量结果的准确性。
3. 在进行校正时,要注意使用合适的工具和方法,以避免对钢柱造成损坏。
4. 在完成校正后,要重新进行水平和垂直测量,以确保钢柱已经达到理想状态。

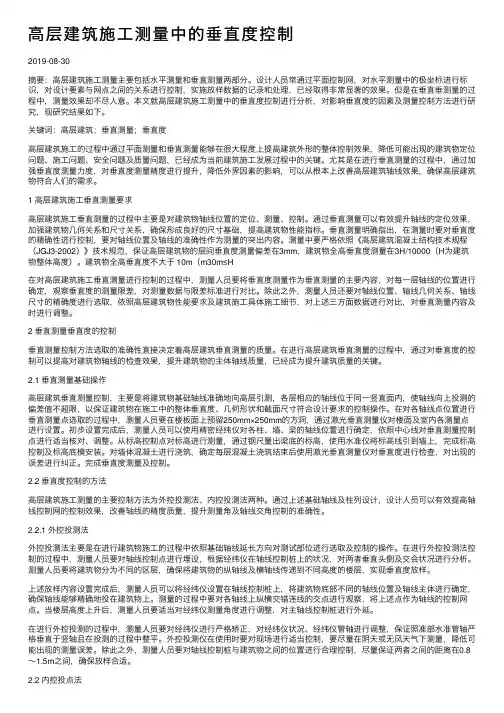

⾼层建筑施⼯测量中的垂直度控制2019-08-30摘要:⾼层建筑施⼯测量主要包括⽔平测量和垂直测量两部分。
设计⼈员常通过平⾯控制⽹,对⽔平测量中的极坐标进⾏标识,对设计要素与⽹点之间的关系进⾏控制,实施放样数据的记录和处理,已经取得⾮常显著的效果。
但是在垂直垂测量的过程中,测量效果却不尽⼈意。
本⽂就⾼层建筑施⼯测量中的垂直度控制进⾏分析,对影响垂直度的因素及测量控制⽅法进⾏研究,现研究结果如下。
关键词:⾼层建筑;垂直测量;垂直度⾼层建筑施⼯的过程中通过平⾯测量和垂直测量能够在很⼤程度上提⾼建筑外形的整体控制效果,降低可能出现的建筑物定位问题、施⼯问题、安全问题及质量问题,已经成为当前建筑施⼯发展过程中的关键。
尤其是在进⾏垂直测量的过程中,通过加强垂直度测量⼒度,对垂直度测量精度进⾏提升,降低外界因素的影响,可以从根本上改善⾼层建筑轴线效果,确保⾼层建筑物符合⼈们的需求。
1 ⾼层建筑施⼯垂直测量要求⾼层建筑施⼯垂直测量的过程中主要是对建筑物轴线位置的定位、测量、控制。
通过垂直测量可以有效提升轴线的定位效果,加强建筑物⼏何关系和尺⼨关系,确保形成良好的尺⼨基础,提⾼建筑物性能指标。
垂直测量明确指出,在测量时要对垂直度的精确性进⾏控制,要对轴线位置及轴线的准确性作为测量的突出内容。
测量中要严格依照《⾼层建筑混凝⼟结构技术规程(JGJ3-2002)》技术规范,保证⾼层建筑物的层间垂直度测量偏差在3mm,建筑物全⾼垂直度测量在3H/10000(H为建筑物整体⾼度)。
建筑物全⾼垂直度不⼤于 10m(m30m≤H在对⾼层建筑施⼯垂直测量进⾏控制的过程中,测量⼈员要将垂直度测量作为垂直测量的主要内容,对每⼀层轴线的位置进⾏确定,观察垂直度的测量限差,对测量数据与限差标准进⾏对⽐。
除此之外,测量⼈员还要对轴线位置、轴线⼏何关系、轴线尺⼨的精确度进⾏选取,依照⾼层建筑物性能要求及建筑施⼯具体施⼯细节,对上述三⽅⾯数据进⾏对⽐,对垂直测量内容及时进⾏调整。
钢结构垂直度控制方法
解析:
钢结构垂直度控制方法是在钢梁身上作出轴线标记,在相互垂直的两个轴线方向各设立一台经纬仪,经纬仪距柱的距离约1.5H(标高),然后用千斤顶和撬扛调节柱身垂直度,垂直度允许偏差为H/1000,且不大于10.0。
钢结构垂直度的质量保证措施如下:
1.钢构件出厂前须认真检查,不合格产品严禁出厂,出厂安装前再检查一
遍,发现构件有变形现象时要矫正后方可安装。
2.主要构件安装就位后,应立即进行校正、固定,可采用链葫芦拉对角线法
调整,当天安装的一定要形成单元体系。
3.建立健全的质量保证体系,做到层层把关,严格控制。
4.使用的材料都必须具备出厂合格证及相关的复试报告。
5.现场焊接表面不得有裂纹、气孔、夹渣等缺陷。
6.安装中严格遵照施工规范及标准认真检查,上道工序未合格时,严禁进行
下道工序施工。
钢柱垂直度检测方法钢柱是建筑物中的重要承重结构,其垂直度决定了整个建筑的稳定性和安全性。
因此,在施工和维护阶段,对钢柱的垂直度进行检测是至关重要的。
本文将介绍一些常用的钢柱垂直度检测方法。
方法一:水平仪法水平仪法是最简单直观的一种钢柱垂直度检测方法。
它利用水平仪的泡沫来检测钢柱是否垂直。
具体操作步骤如下:1. 将水平仪安装在需要检测的钢柱上,确保水平仪本身是水平的。
2. 观察水平仪泡沫的位置,如果泡沫在水平线中间,则表示钢柱垂直度良好;如果泡沫偏离水平线,则表示钢柱存在倾斜或不垂直的情况。
值得注意的是,水平仪法只适用于对钢柱表面进行简单的垂直度检测,无法提供精确的测量结果。
因此,在实际应用中,通常结合其他更精确的方法一起使用。
方法二:测角仪法测角仪法是一种常用的钢柱垂直度检测方法,它利用测角仪的精确度来测量钢柱的倾斜角度。
具体操作步骤如下:1. 将测角仪安装在钢柱上,确保测角仪与钢柱的表面接触稳定。
2. 观察测角仪的刻度盘,记录下倾斜角度。
如果刻度盘指针指向0度,则表示钢柱垂直度良好;如果刻度盘指针指向非0度,则表示钢柱存在倾斜或不垂直的情况。
测角仪法可以提供相对准确的测量结果,但操作相对复杂,需要仔细调整测角仪的位置和角度。
方法三:激光测距法激光测距法是一种高精度的钢柱垂直度检测方法,它利用激光仪器的测量原理来测量钢柱的倾斜角度和偏移距离。
具体操作步骤如下:1. 将激光仪器安装在钢柱上,调整激光仪器的位置和角度,使其指向参考点。
2. 打开激光仪器,观察激光线在参考点的位置。
如果激光线穿过参考点的中心,则表示钢柱垂直度良好;如果激光线偏离参考点,则表示钢柱存在倾斜或不垂直的情况。
激光测距法具有高精度和实时性的优点,能够提供准确的测量结果。
但使用该方法需要专业的激光仪器,并且操作相对复杂。
方法四:人眼观察法人眼观察法是一种简单直观的钢柱垂直度检测方法,适用于一些对垂直度要求不是很高的情况。
具体操作步骤如下:1. 在与钢柱相距较远的位置,用裸眼观察钢柱的外观。
高层钢结构施工测量工法1 前言随着我国建筑业的发展,高层、超高层钢结构工程越来越多,施工测量贯穿在钢结构施工的整个过程中,测量的精度直接影响着钢结构的安装质量。
我公司承建的振华重工1#工业研发大楼工程为99m高的劲型柱结构,施工测量复杂,通过认真研究、精心施工,高质量、高速度完成了工程的施工测量工作,并形成本工法。
2 工法特点2.1人:施工测量方便,普通的施工测量人员均可以满足施工要求。
2.2机:采用全站仪、激光铅直仪进行坐标定位,采用J2激光经纬仪进行测设,测量精度高,普通水准仪、J2激光经纬仪为项目常备仪器。
2.3料:测量放线的常用材料即可,如墨斗、铅笔、小刀、反射贴片。
2.3法:从普通的施工测量入手,方法容易上手。
2.4环:无污染产生。
3 适用范围高层、超高层钢结构工程的施工测量放线。
4工艺原理按照内控法建立内控平面控制网,建立高程控制网,对核心筒和外侧钢结构平面位置分别进行控制,每层施工测量放线完成后,相互进行校核,保证结构平面位置和标高的准确。
高层钢结构工程一般为混凝土核心筒钢结构外框筒结构,核心筒先行,外框筒钢结构随后。
针对工程的结构特点,钢结构测量分平面、高程控制两部分,总体思路:平面控制点使用激光铅直仪向上传递,高程控制点使用钢卷尺分段向上量距。
每次传递的点位经自检闭合后再进行钢柱垂直度测量、柱顶轴线偏差测量、柱顶标高测量、梁轴线与高差检查、地脚螺栓定位检测、柱底对中、变形观测等工作。
4.1、平面控制网考虑地下室、地上钢结构施工阶段和外筒、中筒两部分点位控制范围。
4.2、平面控制点使用激光铅直仪垂直向上投递,激光传递的点位在楼层组成四边形,(总共布4个控制点)具有闭合复测条件,施工高度每隔50米则将控制点迁移至该层。
4.3、用计量检测过的50米钢卷尺分段向上量测,分三处传递高程,三点之间相互复测闭合。
4.4、钢结构与土建、设备安装、室内外装修等专业使用同一平面、高程控制网。
5施工工艺流程及操作要点5.1工艺流程5.2操作要点5.2.1 测量准备测量仪器准备齐全,并按《中华人民共和国计量法实施细则》规定检验合格;施工图纸经过审查并完成设计交底、图纸会审;测绘设计单位提供测量资料;根据现场施工总平面布置,选择合适的点位座标;用坐标反算法核对所给点的边长和方位角;用符合校测法所给出的水准点进行校核;从施工流水的划分、钢结构安装次序等方面考虑,确定测量放线的先后次序、时间要求,制定详细的各细部放线方案。
钢柱垂直校正测量方法。
钢柱是建筑结构中常见的承重元件,其竖直度对于建筑物的稳定性和安全性至关重要。
在钢柱安装过程中,由于多种原因,可能会出现竖直度偏差,这时需要进行校正。
本文将介绍一种常见的钢柱垂直校正测量方法。
一、测量工具和材料1.全站仪:用于测量钢柱的垂直度和位置。
2.钢尺:用于测量钢柱的长度。
3.水平尺:用于测量建筑物地面的水平度。
4.水平仪:用于测量建筑物地面的水平度。
5.螺丝刀、扳手等工具:用于拆卸和安装支撑脚手架。
6.支撑脚手架:用于支撑测量过程中的工作平台。
7.木板和胶垫:用于在钢柱和支撑脚手架之间增加摩擦力和防止划伤。
二、测量步骤1.准备工作在进行钢柱垂直校正测量前,需要进行以下准备工作:(1)检查支撑脚手架的稳定性和安全性,确保其能够承受测量过程中的负荷。
(2)使用水平尺和水平仪测量建筑物地面的水平度,确保工作平台水平。
(3)检查钢柱的表面是否平整,清除表面杂物和污垢,保持测量精度。
2.安装支撑脚手架在钢柱上方安装支撑脚手架,以便进行测量和校正。
在支撑脚手架和钢柱之间放置木板和胶垫,增加摩擦力和防止划伤。
3.测量钢柱长度使用钢尺测量钢柱的长度,记录下来,以便后续的校正。
4.测量钢柱垂直度使用全站仪测量钢柱的垂直度和位置。
首先,将全站仪放置在支撑脚手架上,调整仪器,使其对准钢柱顶部。
然后,测量钢柱的顶部和底部,记录下来。
如果发现钢柱存在垂直度偏差,需要进行校正。
5.校正钢柱通过调整支撑脚手架的高度和方向,使钢柱垂直度达到要求。
如果需要调整钢柱的长度,可以使用螺丝刀和扳手进行操作。
6.重复测量在钢柱校正完成后,需要再次使用全站仪进行测量,确保钢柱已经垂直,并且没有位置偏差。
三、注意事项1.在进行钢柱垂直校正测量时,需要注意安全,严格遵守相关安全规定。
2.在测量过程中,需要保持测量工具的精度和准确性,避免误差。
3.在调整支撑脚手架高度和方向时,需要谨慎操作,以免对支撑脚手架和钢柱造成损坏。

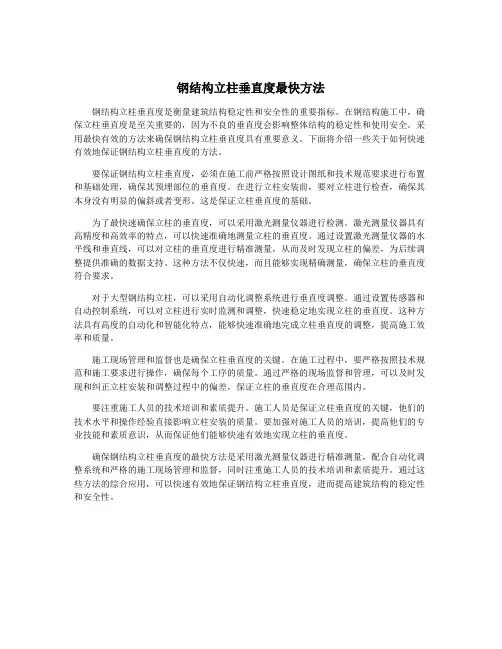

钢结构立柱垂直度最快方法钢结构立柱垂直度是衡量建筑结构稳定性和安全性的重要指标。
在钢结构施工中,确保立柱垂直度是至关重要的,因为不良的垂直度会影响整体结构的稳定性和使用安全。
采用最快有效的方法来确保钢结构立柱垂直度具有重要意义。
下面将介绍一些关于如何快速有效地保证钢结构立柱垂直度的方法。
要保证钢结构立柱垂直度,必须在施工前严格按照设计图纸和技术规范要求进行布置和基础处理,确保其预埋部位的垂直度。
在进行立柱安装前,要对立柱进行检查,确保其本身没有明显的偏斜或者变形。
这是保证立柱垂直度的基础。
为了最快速确保立柱的垂直度,可以采用激光测量仪器进行检测。
激光测量仪器具有高精度和高效率的特点,可以快速准确地测量立柱的垂直度。
通过设置激光测量仪器的水平线和垂直线,可以对立柱的垂直度进行精准测量,从而及时发现立柱的偏差,为后续调整提供准确的数据支持。
这种方法不仅快速,而且能够实现精确测量,确保立柱的垂直度符合要求。
对于大型钢结构立柱,可以采用自动化调整系统进行垂直度调整。
通过设置传感器和自动控制系统,可以对立柱进行实时监测和调整,快速稳定地实现立柱的垂直度。
这种方法具有高度的自动化和智能化特点,能够快速准确地完成立柱垂直度的调整,提高施工效率和质量。
施工现场管理和监督也是确保立柱垂直度的关键。
在施工过程中,要严格按照技术规范和施工要求进行操作,确保每个工序的质量。
通过严格的现场监督和管理,可以及时发现和纠正立柱安装和调整过程中的偏差,保证立柱的垂直度在合理范围内。
要注重施工人员的技术培训和素质提升。
施工人员是保证立柱垂直度的关键,他们的技术水平和操作经验直接影响立柱安装的质量。
要加强对施工人员的培训,提高他们的专业技能和素质意识,从而保证他们能够快速有效地实现立柱的垂直度。
确保钢结构立柱垂直度的最快方法是采用激光测量仪器进行精准测量,配合自动化调整系统和严格的施工现场管理和监督,同时注重施工人员的技术培训和素质提升。

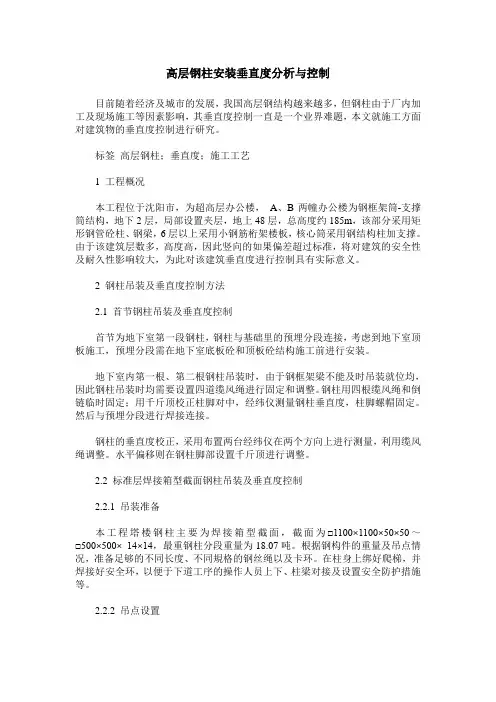

高层钢柱安装垂直度分析与控制目前随着经济及城市的发展,我国高层钢结构越来越多,但钢柱由于厂内加工及现场施工等因素影响,其垂直度控制一直是一个业界难题,本文就施工方面对建筑物的垂直度控制进行研究。
标签高层钢柱;垂直度;施工工艺1 工程概况本工程位于沈阳市,为超高层办公楼,A、B两幢办公楼为钢框架筒-支撑筒结构,地下2层,局部设置夹层,地上48层,总高度约185m,该部分采用矩形钢管砼柱、钢梁,6层以上采用小钢筋桁架楼板,核心筒采用钢结构柱加支撑。
由于该建筑层数多,高度高,因此竖向的如果偏差超过标准,将对建筑的安全性及耐久性影响较大,为此对该建筑垂直度进行控制具有实际意义。
2 钢柱吊装及垂直度控制方法2.1 首节钢柱吊装及垂直度控制首节为地下室第一段钢柱,钢柱与基础里的预埋分段连接,考虑到地下室顶板施工,预埋分段需在地下室底板砼和顶板砼结构施工前进行安装。
地下室内第一根、第二根钢柱吊装时,由于钢框架梁不能及时吊装就位均,因此钢柱吊装时均需要设置四道缆风绳进行固定和调整。
钢柱用四根缆风绳和倒链临时固定;用千斤顶校正柱脚对中,经纬仪测量钢柱垂直度,柱脚螺帽固定。
然后与预埋分段进行焊接连接。
钢柱的垂直度校正,采用布置两台经纬仪在两个方向上进行测量,利用缆风绳调整。
水平偏移则在钢柱脚部设置千斤顶进行调整。
2.2 标准层焊接箱型截面钢柱吊装及垂直度控制2.2.1 吊装准备本工程塔楼钢柱主要为焊接箱型截面,截面为□1100×1100×50×50~□500×500× 14×14,最重钢柱分段重量为18.07吨。
根据钢构件的重量及吊点情况,准备足够的不同长度、不同規格的钢丝绳以及卡环。
在柱身上绑好爬梯,并焊接好安全环,以便于下道工序的操作人员上下、柱梁对接及设置安全防护措施等。
2.2.2 吊点设置钢柱吊点的设置需考虑吊装简便,稳定可靠,为避免钢构件的变形钢柱吊点设置利用四个临时连接耳板作为吊点。
钢结构垂直度检测方法嘿,咱来说说钢结构垂直度检测方法。
有一种方法是用经纬仪。
这经纬仪就像一个超级厉害的眼睛,专门盯着钢结构看。
把经纬仪架设在离钢结构一段合适距离的地方,要保证能清楚地看到钢结构的各个部位。
然后通过调整经纬仪的角度和焦距,让它的视线和钢结构的某一条边或者柱子平行。
接着再看钢结构在垂直方向上和经纬仪视线的偏离程度。
就好像你用眼睛瞄准一条直线,看另一个物体是不是歪了。
如果偏离得比较大,那就说明钢结构的垂直度有问题。
铅垂线法也挺常用的。
找一根很细很直的铅垂线,就像一根神奇的直线标杆。
把铅垂线的一端固定在钢结构的顶部,让铅垂线自然下垂。
然后在钢结构的底部观察铅垂线和钢结构边缘或者柱子的相对位置。
如果铅垂线和钢结构完全重合,那就说明钢结构是垂直的。
要是不重合,那偏离的距离就是垂直度偏差。
这就像用一根垂直的绳子来检查一个东西是不是立正了。
还有激光垂直仪的方法。
激光垂直仪能发射出一束很直的激光。
把激光垂直仪放在钢结构的底部或者顶部,让激光向上或者向下直射。
然后在钢结构的另一端,看激光照射的点是不是在设计的垂直位置上。
如果不在,那就说明钢结构歪了。
这激光就像一把无形的尺子,测量着钢结构的垂直度。
全站仪也可以用来检测钢结构的垂直度。
全站仪就像一个全能的测量小能手。
它可以测量角度、距离等很多数据。
把全站仪架设在合适的位置,对钢结构进行测量。
通过测量钢结构不同部位的坐标数据,然后计算出钢结构在垂直方向上的偏差。
就像用一个多功能工具来检查钢结构是不是站得笔直。
我有个朋友,他在一个建筑工地上负责钢结构的施工。
有一次,他们建了一个很高的钢结构柱子。
他先用经纬仪来检测柱子的垂直度。
他把经纬仪架好,调整好角度,发现柱子有点向一边倾斜。
然后他又用铅垂线法来验证,结果也是一样。
他赶紧让工人调整钢结构的位置。
调整完之后,他再用激光垂直仪检查,这次激光照射的点在正确的位置上了,说明柱子的垂直度调整好了。
检测钢结构的垂直度得很仔细。
高层建筑垂直度的控制方法
高层建筑垂直度的控制方法主要采用以下几种方式:
1. 基础技术的控制:在建筑物的基础处设置控制点,采用高度仪、全站仪等工具进行测量和调整,使建筑物基础垂直度符合要求,进而保证建筑物整体垂直度。
2. 中期检查:在建筑物施工过程中进行多次检查,及时发现和调整建筑结构的偏差,尽量减小误差。
3. 垂直度控制桩:在建筑物四周埋设垂直度控制桩,以确保整个建筑物在各个方向上的垂直度。
4. 靶铁技术:在建筑物的顶部和中间设置靶铁,通过全站仪进行定位和校准,实现建筑物的垂直度精准控制。
5. 激光技术:通过激光线测量建筑物的垂直度,及时掌握建筑物的偏差情况,减少误差。
在实际工程中,以上控制方法可以结合使用,以确保高层建筑物垂直度的精准控制。

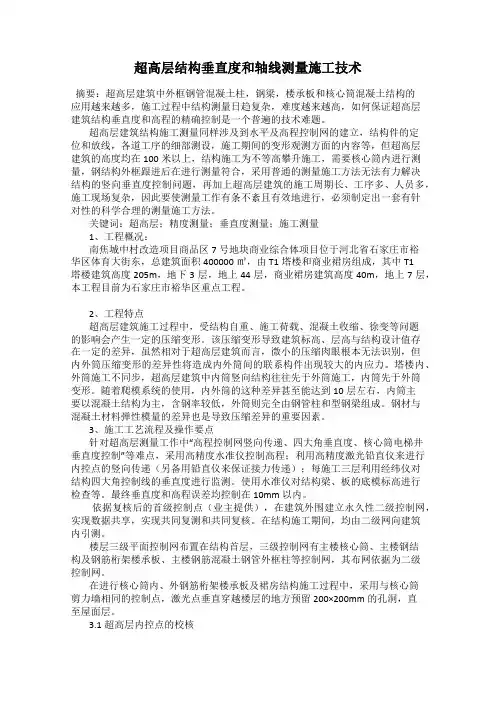

超高层结构垂直度和轴线测量施工技术摘要:超高层建筑中外框钢管混凝土柱,钢梁,楼承板和核心筒混凝土结构的应用越来越多,施工过程中结构测量日趋复杂,难度越来越高,如何保证超高层建筑结构垂直度和高程的精确控制是一个普遍的技术难题。
超高层建筑结构施工测量同样涉及到水平及高程控制网的建立,结构件的定位和放线,各道工序的细部测设,施工期间的变形观测方面的内容等,但超高层建筑的高度均在100米以上,结构施工为不等高攀升施工,需要核心筒内进行测量,钢结构外框跟进后在进行测量符合,采用普通的测量施工方法无法有力解决结构的竖向垂直度控制问题,再加上超高层建筑的施工周期长、工序多、人员多,施工现场复杂,因此要使测量工作有条不紊且有效地进行,必须制定出一套有针对性的科学合理的测量施工方法。
关键词:超高层;精度测量;垂直度测量;施工测量1、工程概况:南焦城中村改造项目商品区7号地块商业综合体项目位于河北省石家庄市裕华区体育大街东,总建筑面积400000㎡,由T1塔楼和商业裙房组成,其中T1塔楼建筑高度205m,地下3层,地上44层,商业裙房建筑高度40m,地上7层,本工程目前为石家庄市裕华区重点工程。
2、工程特点超高层建筑施工过程中,受结构自重、施工荷载、混凝土收缩、徐变等问题的影响会产生一定的压缩变形。
该压缩变形导致建筑标高、层高与结构设计值存在一定的差异,虽然相对于超高层建筑而言,微小的压缩肉眼根本无法识别,但内外筒压缩变形的差异性将造成内外筒间的联系构件出现较大的内应力。
塔楼内、外筒施工不同步,超高层建筑中内筒竖向结构往往先于外筒施工,内筒先于外筒变形。
随着爬模系统的使用,内外筒的这种差异甚至能达到10层左右,内筒主要以混凝土结构为主,含钢率较低,外筒则完全由钢管柱和型钢梁组成。
钢材与混凝土材料弹性模量的差异也是导致压缩差异的重要因素。
3、施工工艺流程及操作要点针对超高层测量工作中“高程控制网竖向传递、四大角垂直度、核心筒电梯井垂直度控制”等难点,采用高精度水准仪控制高程;利用高精度激光铅直仪来进行内控点的竖向传递(另备用铅直仪来保证接力传递);每施工三层利用经纬仪对结构四大角控制线的垂直度进行监测。
钢柱垂直校正测量方法引言钢柱垂直校正是建筑工程中重要的一环,确保建筑物的结构稳定和安全。
本文将介绍钢柱垂直校正的测量方法,包括测量仪器的选择、测量步骤和注意事项等内容。
仪器选择在进行钢柱垂直校正测量之前,需要选择合适的测量仪器。
以下是常用的测量仪器:1.水平仪:水平仪是一种用来测量物体水平或垂直的仪器,常见的有气泡水平仪和电子水平仪。
在钢柱垂直校正中,可以使用水平仪来测量柱子相对于水平面的倾斜度,进而判断是否需要校正。
2.激光测距仪:激光测距仪可以通过发射激光束来测量物体与仪器之间的距离。
在钢柱垂直校正中,可以使用激光测距仪来测量柱子的高度,从而判断是否需要校正。
3.垂直测量仪:垂直测量仪是一种专门用来测量物体垂直度的仪器,常见的有光电垂直仪和电子垂直仪。
在钢柱垂直校正中,可以使用垂直测量仪来测量柱子的垂直度,进而判断是否需要校正。
测量步骤进行钢柱垂直校正的测量时,需要按照以下步骤进行操作:1.准备工作:在进行测量之前,需要确保测量仪器的准确性和稳定性。
可以通过校准仪器、检查电池电量和清洁仪器等方式进行准备工作。
2.定位柱子:将测量仪器放置在柱子的底部,确保仪器与柱子接触牢固。
可以使用支架或夹具来固定测量仪器,以确保测量的准确性。
3.测量倾斜度:使用水平仪来测量柱子相对于水平面的倾斜度。
将水平仪放置在柱子的不同位置,观察水平仪上的气泡位置,判断柱子是否需要校正。
4.测量高度:使用激光测距仪来测量柱子的高度。
将激光测距仪对准柱子的顶部和底部,观察测距仪上显示的距离,判断柱子是否需要校正。
5.测量垂直度:使用垂直测量仪来测量柱子的垂直度。
将垂直测量仪对准柱子的不同位置,观察测量仪上的指示,判断柱子是否需要校正。
6.校正柱子:如果测量结果显示柱子存在倾斜或不垂直的情况,需要进行柱子的校正。
校正的具体方法根据实际情况而定,可以使用垫片、调整螺栓或调整支架等方式进行校正。
7.再次测量:在进行柱子校正后,需要再次使用测量仪器进行测量,以确认校正效果。
高层钢结构施工测量工法1 前言随着我国建筑业的发展,高层、超高层钢结构工程越来越多,施工测量贯穿在钢结构施工的整个过程中,测量的精度直接影响着钢结构的安装质量。
我公司承建的振华重工1#工业研发大楼工程为99m高的劲型柱结构,施工测量复杂,通过认真研究、精心施工,高质量、高速度完成了工程的施工测量工作,并形成本工法。
2 工法特点2.1人:施工测量方便,普通的施工测量人员均可以满足施工要求。
2.2机:采用全站仪、激光铅直仪进行坐标定位,采用J2激光经纬仪进行测设,测量精度高,普通水准仪、J2激光经纬仪为项目常备仪器。
2.3料:测量放线的常用材料即可,如墨斗、铅笔、小刀、反射贴片。
2.3法:从普通的施工测量入手,方法容易上手。
2.4环:无污染产生。
3 适用范围高层、超高层钢结构工程的施工测量放线。
4工艺原理按照内控法建立内控平面控制网,建立高程控制网,对核心筒和外侧钢结构平面位置分别进行控制,每层施工测量放线完成后,相互进行校核,保证结构平面位置和标高的准确。
高层钢结构工程一般为混凝土核心筒钢结构外框筒结构,核心筒先行,外框筒钢结构随后。
针对工程的结构特点,钢结构测量分平面、高程控制两部分,总体思路:平面控制点使用激光铅直仪向上传递,高程控制点使用钢卷尺分段向上量距。
每次传递的点位经自检闭合后再进行钢柱垂直度测量、柱顶轴线偏差测量、柱顶标高测量、梁轴线与高差检查、地脚螺栓定位检测、柱底对中、变形观测等工作。
4.1、平面控制网考虑地下室、地上钢结构施工阶段和外筒、中筒两部分点位控制范围。
4.2、平面控制点使用激光铅直仪垂直向上投递,激光传递的点位在楼层组成四边形,(总共布4个控制点)具有闭合复测条件,施工高度每隔50米则将控制点迁移至该层。
4.3、用计量检测过的50米钢卷尺分段向上量测,分三处传递高程,三点之间相互复测闭合。
4.4、钢结构与土建、设备安装、室内外装修等专业使用同一平面、高程控制网。
5施工工艺流程及操作要点5.1工艺流程5.2操作要点5.2.1 测量准备测量仪器准备齐全,并按《中华人民共和国计量法实施细则》规定检验合格;施工图纸经过审查并完成设计交底、图纸会审;测绘设计单位提供测量资料;根据现场施工总平面布置,选择合适的点位座标;用坐标反算法核对所给点的边长和方位角;用符合校测法所给出的水准点进行校核;从施工流水的划分、钢结构安装次序等方面考虑,确定测量放线的先后次序、时间要求,制定详细的各细部放线方案。
高层钢结构施工测量工法随着建筑技术的不断提高和钢结构的应用广泛,高层钢结构的施工测量工法也越来越成为施工过程中重要的一环。
本文将从测量的技术原理、施工前的准备工作、测量过程和常见问题及其解决方法等方面进行探讨。
一、测量技术原理高层钢结构施工测量技术是采用电子测距仪、光学测距仪、全站仪、激光扫描测量仪等设备结合数值计算的方法进行精确的三维空间测量,并通过数据处理后生成详细准确的测量图纸和施工图纸。
主要包括以下几个方面:1、高度测量:采用电子测距仪或全站仪进行高度测量,能够实现对高层钢结构的垂直高度和倾斜高度等参数的精确测量。
2、位置测量:采用全站仪或激光扫描测量仪对高层钢结构的位置信息进行测量,能够获取钢结构各个节点与基础、地面等参照点的精确相对位置参数。
3、形位测量:采用激光扫描测量仪或全站仪的扫描技术,能够实现对钢结构的形位信息进行测量,如板形变形、钢筋弯曲、残余应力等。
4、变形测量:借助于全站仪或激光扫描测量仪的扫描技术,可以精确测量高层钢结构受荷后的变形情况,以便在后期施工进行调整或加固,保证施工品质。
二、施工前的准备工作在进行高层钢结构的施工测量前,必须进行充分的准备工作,这可以确保测量的准确性和漏测现象的最小化。
具体包括以下几个方面:1、制定测量方案:根据设计的钢结构,制定详细的测量方案,包括测量过程和方法、设备使用和维护等,确保高效、准确和安全的完成测量工作。
2、设置基准点:在测量前,需要在施工现场或者附近的地面上设立用于铅垂测量和位置标定的基准点,在整个测量过程中始终保持不变。
3、检查设备:在使用前,对测量设备进行检查和校准,确保其功能正常并满足测量精度要求。
4、确定使用区域:确定使用区域和数据采集间隔,充分考虑施工过程中的季节影响、环境因素,确保数据的准确性和可靠性。
三、测量过程高层钢结构的测量过程可以分为初始测量和定期复测两个阶段:1、初始测量:在初始测量阶段,需要首先进行高中低点勘探,对测量对象进行全面的三维测量。
高层钢结构钢柱垂直度控制实时测量工法前言随着建筑市场的发展以及建筑水平的提高,高层和超高层钢结构建筑逐步增多。
在钢结构工程安装过程中,施工测量是一项专业性较强又非常重要的工程,测量精度的高低直接影响到工程质量的好坏,测量效率的高低又直接影响到工程进度的快慢,因此安装测量技术的高低是衡量钢结构工程施工水平的一项重要指标,而钢柱垂直度的控制又是高层钢结构结构施工测量的重点和难点。
高层钢结构钢柱垂直度控制实时测量工法是我们在长期高层和超高层钢结构施工测量放样实践中,充分利用免棱镜全站仪、便携式计算机(或可编程计算器)的性能,通过对传统的施工测量方法进行研究改造,形成的针对高层钢结构工程施工测量放样的施工工法。
该工法的关键技术是平面控制点竖向高精度向上传递技术、钢柱中心实际位置的间接测量及理论位置数据库建立技术、计算机与全站仪进行数据实时通讯技术。
该工法是在北京大学医院病房楼、郑州蓝码大厦、南京新地中心及青岛万邦中心施工测量放样经验的基础上形成的。
用这种测量方法对高层钢结构钢柱安装过程进行控制,测量人员为钢柱安装人员提供的数据时间短,精度高。
南京新地中心工程的钢柱节垂直度及建筑物全高垂直度经评估和鉴定,完全符合钢结构验收规范的要求。
质量评定等级为合格,观感达到“好”的要求。
在此,我们编制此工法,希望它能够为以后高层钢结构的施工测量提供指导作用。
该工法于2008年3月被认定为中建八局企业工法。
1特点传统的钢柱垂直度控制方法是先在施工操作面上放样出柱网的纵横轴线,再利用两台经纬仪从两个近似相互垂直的方向对一根钢柱进行测量控制,这种方法投入测量人员多,结果反馈到钢柱校正操作人员的时间长,经纬仪架设位置限制较多。
本工法所采用的施工测量方法,是充分利用免棱镜全站仪的免棱镜测距性能,测量钢柱立面某些特定点的三维坐标,测量值传递到便携计算机,程序依据钢柱的几何形状,间接计算出钢柱的中心偏移量及钢柱的扭转偏差值,同时可以得出钢柱的标高偏差值。
全站仪钢柱垂直度测量的方法一、引言全站仪是一种用于测量和定位的高精度仪器,常用于建筑、土木工程、道路施工等领域。
在测量工程中,钢柱的垂直度是一个重要指标,直接影响建筑物的稳定性和安全性。
因此,准确测量钢柱的垂直度对于工程质量的控制至关重要。
二、测量前的准备工作在进行钢柱垂直度测量之前,需要进行一些准备工作:1. 确定测量起点和终点:根据工程需求和测量要求,确定钢柱垂直度测量的起点和终点,通常选择在钢柱的底部和顶部进行测量。
2. 安装全站仪:将全站仪安装在一个稳固的三脚架上,确保全站仪稳定且水平。
3. 校准全站仪:在进行测量之前,需要对全站仪进行校准,以确保测量结果的准确性。
校准包括水平仪校准、垂直仪校准等。
三、测量步骤1. 设置基准点:在测量起点处设置一个基准点,可以使用测量桩或其他固定物体作为基准点。
将全站仪对准基准点,记录下基准点的坐标。
2. 对准钢柱底部:将全站仪对准钢柱底部,调整仪器的水平仪,使其显示水平状态。
记录下钢柱底部的坐标。
3. 对准钢柱顶部:将全站仪对准钢柱顶部,调整仪器的水平仪,使其显示水平状态。
记录下钢柱顶部的坐标。
4. 计算垂直度:根据记录下的坐标,可以计算出钢柱的垂直度。
垂直度可以通过计算钢柱底部和顶部的高度差来获得,也可以通过计算钢柱底部和顶部的斜率来获得。
四、注意事项1. 测量时要保持全站仪的稳定和水平,避免仪器晃动或倾斜,以免影响测量结果的准确性。
2. 在对准钢柱底部和顶部时,要尽量选择平坦、稳固的地面,以确保全站仪的稳定和准确对准。
3. 测量时要注意避免遮挡物的影响,如树木、建筑物等,这些遮挡物可能会导致测量结果的误差。
4. 在测量过程中,要注意记录测量数据的准确性和完整性,以备后续分析和验证使用。
五、测量结果的分析和应用根据测量得到的钢柱垂直度数据,可以进行一些分析和应用:1. 判断钢柱的垂直度是否满足设计要求和规范要求,如果不满足,需要采取相应的调整和修正措施。
钢柱垂直校正测量方法。
钢柱垂直校正测量方法是一种用于检测钢柱是否垂直的方法,通常在建筑施工中使用。
以下是该方法的步骤和相关历史背景:
1. 准备工作:在钢柱的顶部和底部各安装一个水平仪,以确保钢柱的水平度。
同时,在钢柱底部固定一个测量基准点,用于后续的测量。
2. 测量:使用测量仪器(如激光测距仪、全站仪等),在钢柱的不同高度处进行测量。
将测量结果记录下来,并与基准点的高度进行比较,以确定钢柱是否垂直。
3. 校正:如果测量结果显示钢柱不垂直,则需要进行校正。
校正的方法可以是在钢柱底部加入调整垫片,或者在钢柱顶部加入调整螺栓等。
历史背景:钢柱垂直校正测量方法的起源可以追溯到19世纪末的美国。
当时,随着高层建筑的兴起,建筑师们面临着一个严峻的问题:如何确保建筑物的结构稳定性。
钢柱的垂直度是影响建筑物结构稳定性的重要因素之一。
因此,钢柱垂直校正测量方法应运而生。
随着科技的不断进步,测量仪器的精度和效率也得到了大幅提升,这使得钢柱垂直校正测量方法更加精确和可靠。
高层钢结构钢柱垂直度控制实时测量工法编写单位:中建八局青岛公司刘宝忠前言随着建筑市场的发展以及建筑水平的提高,高层和超高层钢结构建筑逐步增多。
在钢结构工程安装过程中,施工测量是一项专业性较强又非常重要的工程,测量精度的高低直接影响到工程质量的好坏,测量效率的高低又直接影响到工程进度的快慢,因此安装测量技术的高低是衡量钢结构工程施工水平的一项重要指标,而钢柱垂直度的控制又是高层钢结构结构施工测量的重点和难点。
高层钢结构钢柱垂直度控制实时测量工法是我们在长期高层和超高层钢结构施工测量放样实践中,充分利用免棱镜全站仪、便携式计算机(或可编程计算器)的性能,通过对传统的施工测量方法进行研究改造,形成的针对高层钢结构工程施工测量放样的施工工法。
该工法的关键技术是平面控制点竖向高精度向上传递技术、钢柱中心实际位置的间接测量及理论位置数据库建立技术、计算机与全站仪进行数据实时通讯技术。
该工法是在北京大学医院病房楼、郑州蓝码大厦、南京新地中心及青岛万邦中心施工测量放样经验的基础上形成的。
用这种测量方法对高层钢结构钢柱安装过程进行控制,测量人员为钢柱安装人员提供的数据时间短,精度高。
南京新地中心工程的钢柱节垂直度及建筑物全高垂直度经评估和鉴定,完全符合钢结构验收规范的要求。
质量评定等级为合格,观感达到“好”的要求。
在此,我们编制此工法,希望它能够为以后高层钢结构的施工测量提供指导作用。
该工法于2008年3月被认定为中建八局企业工法。
1特点传统的钢柱垂直度控制方法是先在施工操作面上放样出柱网的纵横轴线,再利用两台经纬仪从两个近似相互垂直的方向对一根钢柱进行测量控制,这种方法投入测量人员多,结果反馈到钢柱校正操作人员的时间长,经纬仪架设位置限制较多。
本工法所采用的施工测量方法,是充分利用免棱镜全站仪的免棱镜测距性能,测量钢柱立面某些特定点的三维坐标,测量值传递到便携计算机,程序依据钢柱的几何形状,间接计算出钢柱的中心偏移量及钢柱的扭转偏差值,同时可以得出钢柱的标高偏差值。
因此利用本工法进行钢柱的垂直度控制测量,可以缩短施工前的轴线放样的时间,减少测量工作的劳动强度,减少测量结果的反馈时间,提高钢柱的安装质量。
2适用范围高层钢结构钢柱垂直度控制实时测量工法适用于所有柱子安装的垂直度控制测量及质量检测验收,特别是许多非水平、非垂直的特异构件安装过程中的施工测量及质量验收。
3工艺原理高层钢结构钢柱垂直度控制实时测量工法的工艺原理是:由于钢柱安装垂直度校正时,钢柱顶端不方便安设全站仪的反射棱镜,为此充分利用免棱镜全站仪的免棱镜测量性能,快速测量钢柱顶端特征点的三维坐标,并把测量信息通过数据线实时传输到便携式计算机中。
在施工测量前的准备阶段,应认真分析图纸,建立合适实用的建筑物坐标系,收集各钢柱的中心坐标、钢柱编号、截面大小及定位角度等相关信息,并建立数据库。
当测量结果被程序接收后,程序依据测量点坐标信息自动查找测量钢柱的编号,找到相关信息,并计算出该钢柱中心偏移量及钢柱的扭转偏差值等钢柱安装校正所需的相关信息,及时把相关信息反馈给施工人员作为钢柱垂直度校正的依据。
4工艺流程及操作要点4.1高层钢结构钢柱垂直度控制实时测量工法施工测量流程4.2高层钢结构钢柱垂直度控制实时测量操作方法4.2.1分析计算、通讯程序编写4.2.1.1收集编程资料:编程的基本资料包括钢柱编号、钢柱中心坐标、截面形状、截面大小及定位角度等描述钢柱外部形状及空间位置的相关信息以及全站仪的指令码资料,为使测量人员提供的数据使用方便,程序编写前还应与钢柱安装校正施工人员多次沟通,与钢构件加人人员沟通,相互提供对方所需要的资料。
收集钢柱相关资料的过程还应包括对设计数据正确性复核计算过程,并对数据进行分类编码。
4.2.1.2编写程序:按程序功能不同可把程序分成三个主要模块,基础数据管理模块;计算机与全站仪之间进行实时数据通讯模块;钢柱中心偏移量及钢柱的扭转偏差值分析计算模块。
1)基础数据管理模块:由于数据关系比较简单,基础数据的管理可以利用Microsoft Office Access软件建立Access数据库,数据库的建立及数据的添加、修改、删除等管理工作可以通过Microsoft Office Access软件直接进行,也可以通过VB等常用的编程软件,自己编写符合自己要求和习惯的程序界面,以方便自己的工作。
基础数据内容一般包括钢柱编号、钢柱中心理论坐标、截面形状、截面大小、截面变换位置、定位方位角及钢柱观测标志点的理论基础坐标等描述钢柱外部形状及空间位置的相关数据。
2) 计算机与全站仪之间进行实时数据通讯模块:不同厂家的全站仪有不同的指令码体系,同厂家的不同型号全站仪的指令码也不完全相同,因此编写程序前必须熟悉各个命令的意义。
计算机与全站仪一般通过串行端口进行数据交换,编程前也应熟悉操作串行端口的编程语句。
另外需要准确确定计算机发出测量指令后,仪器测量、到测量结果发送到仪器缓存区的时间间隔,并在程序中设置等待时间,确保接收指令发出后,所需的测量数据已发送到仪器缓存区,否则将会得不到结果。
3)钢柱中心偏移量及钢柱的扭转偏差值分析计算模块:此模块的主要计算模型如下。
(1)钢柱中心坐标的间接测量钢柱的截面形式多种多样,但最基本的截面形状有两种,一种是圆形钢柱,一种是矩形钢柱。
无论是圆形钢柱还是矩形钢柱一般都无法直接观测柱顶与柱底中心,因此只能通过测量其他特征点的坐标,来间接计算中心点的坐标,下面分别阐述圆形钢柱及矩形钢柱中心坐标间接测定和计算方法。
其它截面类型的钢柱可以做适当改变,转化成这两种截面类型进行计算。
对于圆形钢柱观测左右两侧边缘的水平角并在同一截面上贴上做观测标志(或粘反光贴片)测量斜距、水平角及竖直角。
如下图-1所示:k为测站点,p为方向控制点,钢管中心为o ,b为观测标志,在测站上观测钢管左右边缘m、n 的角度为α1 和α2,及观测标志点b的角度αb、k、b两点的斜距Skb'及竖直角β。
p图-1:圆钢管柱中心坐标测量计算示意图则由已知方位αkp 及 α1、α2可计算测站至钢管中心的方位αk ;钢柱中心坐标的计算算法如下:为仪器横轴标高H z Hβsin z S =o ko +z +y ko o =S y sin ko αkkαko cos x S =o ko +x 则得到圆柱中心坐标为:kobobk/sin kb ko =S S sin kobbko-obk=π-r为钢管柱半径bko/r)sin kb S kob=arcsin(为k,b两点间斜距,β为竖直角。
kb S '其中cosβ'S S =kb kb αkb -αko bko=,因此b αkp +α=kb α位αkp 可算出及已知方b α同样根据观测标志点的水平角22α(1kp ko +/+=)ααα矩形钢柱中心坐标测量图-2所示,b c 为观测标志(或粘反光贴片),与矩形钢柱线相对称放置,其距离S 可在贴片上测得,d 点在与b c 相垂直方向延伸矩形钢柱宽度的一半Sdo 即为钢柱的中心位置,Sdo 可根据矩形钢柱的尺寸来定,是可以得到的已知数据。
在测站上观测观测点b 、c 两点的角度、两点与测站的斜距及竖直角。
1α2αod cb pk图-2:矩形钢柱中心坐标计算示意图则由已知方位αkp 及 α1、α2可计算矩形钢柱中心坐标,计算算法如下:αkb =αkp +α1cosβkb =S b x 'kb b cosα+x kk+y sinαb kb 'y b =S kb cosβsinβkb =S b z 'b +z H'其中S kb 为k,b两点间斜距,类似地可以得到x c x d =(x 则得到矩形钢柱中心坐标-π/2)cos(αbc x o =x d +S z H 为仪器横轴标高。
、、c y z cb +xc )/2)/2c +y b =(yd y z d =(z b +z c )/2do do +S d =y o y bc sin(α-π/2)z o =z d(2)钢柱中心偏移量及钢柱的扭转偏差值计算 钢柱中心偏移量是钢柱中心理论值与钢柱中心间接观测值之差;钢柱的扭转偏差值是观测标志点的理论值与观测标志点的实测值之差。
以上得到了圆钢柱和矩形钢柱在观测标志截面处的中心点坐标和高程,要得到柱面与柱底高程,只需在上述点的Z坐标上加或减相差距离即可。
4.2.1.3测试程序:程序编写完成后,应对整个程序的所有功能,各种不同情况进行测试,确保程序执行结果正确。
测试的数据至少要包括所有前面已确定的观测标志点的数据。
4.2.2施工测量平面及高程控制网的建立:首级平面与高程控制网的建立方法及精度等级与其他类似工程一致,并按要求编制测量方案,为了方便全站仪测量点的三维坐标,要求平面控制点与高程控制点布置在同一位置上。
采用天顶仪进行竖向平面控制点传递,当操作层到地面控制点的高度大于100m时,依据规范应把地面控制点向上传递,作为上部平面控制点传递的依据,其方法如下条所述。
4.2.3平面控制点竖向传递4.2.3.1平面控制点竖向传递的流程如图-3所示4.2.3.2用天顶仪竖向传递水平控制点轴线是高层钢结构安装的生命线,轴线放样精度的高低将直接影响钢柱安装的整体垂直度及构件安装速度。
高层施工测量依据,根据规范的要求,应从地面控制网引投到施工层,不得使用下一节楼层的定位轴线。
从工程测量的角度而言,建筑物的整体垂直度的控制主要通过内控、外控或内外控结合的方法来进行的。
高层结构竖向传递一般都采用内控法,投点仪器选用天顶准直仪。
在需要传递控制点的施工层预留孔处水平固定一块有机玻璃板做成的光靶,在控制点上架设天顶准直仪,慢慢旋转天顶仪在(0°、90°、180°、270°、360°),便在接收光靶上得到一个激光圆,圆心即为该控制点的传递点。
传递过程如图-4所示。
所有控制点传递完成后,则形成该楼层轴线控制网。
由于日光照射不均匀,高层钢结构会生产较大的垂直度变化,为了减少日光对水平控制点传递的影响,向上传递控制点的作业时间应选择阴天或日出前进行。
光靶光靶圆心激光运行轨迹天顶准直仪图-4:平面控制点竖向传递示意图4.2.3.3测量传递点之间的距离并与理论值比较对传递到施工层的控制点组成的控制网进行角度、距离测量。
距离用全站仪或钢尺精密丈量四测回,各测回之间较差≤±2mm,与理论值之差△S不宜超过6mm;角度观测用J2级仪器测量需六测回,必须满足《工程测量规范》对四等网测角的规定:角度与理论值之差|△β|应小于0.0025ρ×S3/S1•S2(式中:S3为两目标点之间的距离,S1、S2为测站点到两目标点之间的距离,以米为单位)。
