矿物电缆及终端头安装应用
矿物绝缘电缆是用退火铜作为导体、密实氧化镁作为绝缘、退火铜管作为护套的一种电缆，必要时，在退火铜护套外面,挤包一层塑料外护层，特殊要求无烟无卤场合可以在外面加一层低烟无卤护套。
1.1、工艺优点
a. 防火：由于电缆全都是用无机物(金属铜和氧化镁粉)组成，它本身不会引起火灾，不可能燃烧或助燃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。并能通过BS6387 C、W、Z试验。
b. 载流量大、防水：矿物绝缘电缆实际正常使用温度可以达到250℃，IEC60702规定矿物绝缘电缆连续工作温度是105℃，自身氧化镁粉成分具有比塑料更好的导热系数，所以同样的工作温度，载流量更大。由于矿物绝缘电缆采用的铜护套是无缝铜管，终端连接采用的密封泥又是一种可以长期浸泡在水中的高科技产品，所以水分子完全被阻隔在外，是一种真正意义上的防水产品。
c. 防爆、耐腐：防爆特性:由于矿物绝缘电缆采用的铜护套是无缝铜管，而且氧化镁粉又是紧密压实的，可燃性气体、油汽、火焰就不能到达与电缆连接的电器设备，因此电缆具备防爆特性。耐腐蚀性:由于铜有较好的耐蚀性，在正常使用的环境下不需要任何附加的保护，在特殊的环境条件下，如对铜有较强的腐蚀作用的环境中，电缆外面再加一层PVC外护套，所以电缆有很好的耐腐蚀性。 d. 耐机械损伤、寿命长、无卤无毒,耐机械损伤:由于电缆的金属护套有一定的强度和韧性，氧化镁在电缆加工过程中又是经过高度压缩的，所以电缆在遭受弯曲、压扁、扭转等变形时，芯线之间以及芯线和护套之间的相对位置保持不变，不会产生短路，也不会影响电气性能。寿命长:由于电缆采用的材料全部是无机材料，不老化。其使用寿命可以按照铜护套氧化腐蚀的速率来计算。资料显示，护套氧化0 .25mm,在250℃的环境温度下需要257年,而矿物绝缘电缆的护套厚度一般都在0.34-1.05之间,使用温度又低于250℃,所以该电缆具有长寿命的特点。无卤无毒:由于电缆全都是用无机物(金属铜和氧化镁粉)组成，因而即使在1000℃的高温下燃烧也不会产生烟雾、卤素和有毒气体是真正意义上的无卤无毒电缆。

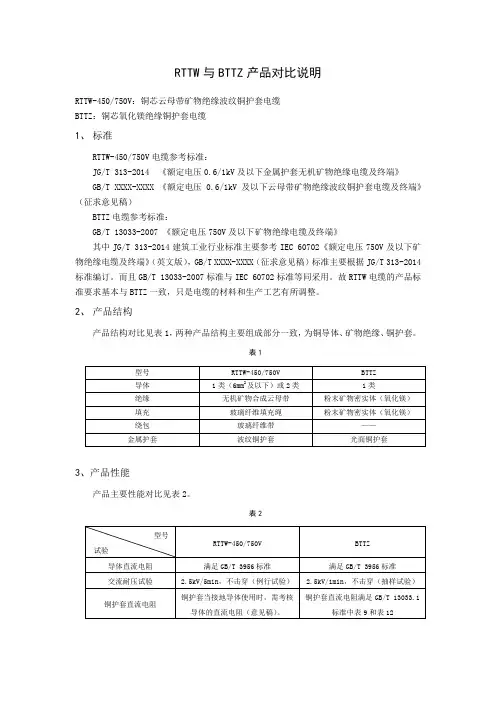

RTTW与BTTZ产品对比说明
RTTW-450/750V：铜芯云母带矿物绝缘波纹铜护套电缆
BTTZ：铜芯氧化镁绝缘铜护套电缆
1、 标准
RTTW-450/750V电缆参考标准：
JG/T 313-2014 《额定电压0.6/1kV及以下金属护套无机矿物绝缘电缆及终端》
GB/T XXXX-XXXX 《额定电压0.6/1kV及以下云母带矿物绝缘波纹铜护套电缆及终端》（征求意见稿）
BTTZ电缆参考标准：
GB/T 13033-2007 《额定电压750V及以下矿物绝缘电缆及终端》
其中JG/T 313-2014建筑工业行业标准主要参考IEC 60702《额定电压750V及以下矿物绝缘电缆及终端》（英文版），GB/T XXXX-XXXX（征求意见稿）标准主要根据JG/T 313-2014标准编订。而且GB/T 13033-2007标准与IEC 60702标准等同采用。故RTTW电缆的产品标准要求基本与BTTZ一致，只是电缆的材料和生产工艺有所调整。
2、 产品结构
产品结构对比见表1，两种产品结构主要组成部分一致，为铜导体、矿物绝缘、铜护套。
表1
型号 RTTW-450/750V BTTZ
导体 1类（6mm2及以下）或2类 1类
绝缘 无机矿物合成云母带 粉末矿物密实体（氧化镁）
填充 玻璃纤维填充绳 粉末矿物密实体（氧化镁）
绕包 玻璃纤维带 ——
金属护套 波纹铜护套 光面铜护套
3、产品性能
产品主要性能对比见表2。
表2
型号
试验 RTTW-450/750V BTTZ
导体直流电阻 满足GB/T 3956标准 满足GB/T 3956标准
交流耐压试验 2.5kV/5min，不击穿（例行试验） 2.5kV/1min，不击穿（抽样试验）
铜护套直流电阻 铜护套当接地导体使用时，需考核导体的直流电阻（意见稿）。 铜护套直流电阻满足GB/T 13033.1标准中表9和表12
矿物绝缘电缆及其敷设简介
（前言：标准、规范、规程）
一、 矿物绝缘电缆的概念
1、 概念或定义
国家标准GB/T13033—2007《额定电压750V及以下矿物绝缘电缆及终端》（第一部分）中没有给出定义。
2、 住房和城乡建设部的标准JG/T313—2011《额定电压750V及以下矿物绝缘电缆及终端》(中华人民共和国建筑工业行业标准) 给出定义不适合BTTZ矿物绝缘电缆。
具体到今天的介绍主要以国家标准GB/T13033—2007《额定电压750V及以下矿物绝缘电缆及终端》为基础。说的更具体点主要介绍铜芯铜护套氧化镁绝缘防火电缆，因为《矿物质电缆敷设技术工程》——JGJ232__2011中主要内容就是铜芯铜护套氧化镁绝缘防火电缆的敷设规定。它的定义如下：采用高导电率的铜作导体，无机物氧化镁作绝缘，无缝铜管作护套，必要时在金属铜护套外面挤包一层塑料外护套。例如：铜芯铜护套氧化镁绝缘防火电缆(以下简称BTTZ电缆)，是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。这个定义与上一个定义相比显得更狭义。 3、 矿物绝缘电缆的发展
矿物绝缘电缆(Mineral Insulated Cable)简称MI电缆。目前按结构特性可以分为刚性和柔性两种。
刚性矿物绝缘电缆(BTTZ)发明较早，19世纪末瑞士工程师Arnold Francois Borel就提出矿物绝缘电缆的设想，并于1896年获得专利权，1934-1936年法、英投入生产以后发展很快。我国也于上世纪六十年代研制，开始用于军事、冶金等领域，80年代中期开始工业化生产，并逐步被建筑领域全面接受。
在1991年我国颁布了GB13033《额定电压750V及以下矿物绝缘电缆及终端》国家标准，但相应的设计标准和规范的制订、修订工作未能跟上，导致该矿物质电缆的使用和推广在我国一直发展缓慢，在应用方面严重滞后于发达国家。近几年，为了提高电气线路的安全等级，减少电气火灾事故的发生及损失，国家建设部、公安部以及一些地方政府相继出台了电气设计规范，并明确规定在一些重要的电气线路或场所宜采用矿物绝缘电缆，进一步拓宽了矿物绝缘电缆的应用范围。
矿物质电缆规格型号
矿物质电缆，一种以铜芯、矿物质绝缘材料以及护套构成的特殊电缆，具有耐高温、防火、防爆、耐腐蚀等特性，因此被广泛应用于各种恶劣环境和要求较高的场合。下面将详细介绍矿物质电缆的规格型号。
矿物质电缆的规格型号众多，常见的有BTTZ、BTTVZ、BTTYZ、YTTW、BTLY等。这些型号中的每一个字母和数字都有其特定的含义。例如，“BT”表示电缆的导体为铜芯，“TZ”表示电缆的绝缘材料为矿物质，“Y”表示电缆的护套为聚乙烯，“W”表示电缆具有无卤低烟的特性。
具体来说，BTTZ电缆是一种铜芯铜护套氧化镁绝缘矿物质电缆，适用于额定电压750V及以下的线路中。它能在950℃~1000℃的火焰中持续供电3小时以上，短时间内或非常时期可接近铜的熔点1083℃工作。这种电缆不仅具有良好的防火性能，还具有防爆、耐腐蚀等特性，因此被广泛应用于高层建筑、石油化工、地铁、隧道等场合。
除了BTTZ电缆外，BTTVZ、BTTYZ等型号的电缆也具有相似的特性和应用场合。它们的主要区别在于绝缘材料和护套材料的不同。例如，BTTVZ电缆的绝缘材料为矿物质和聚氯乙烯的混合物，而护套材料为聚氯乙烯；BTTYZ电缆的绝缘材料为矿物质和聚乙烯的混合物，而护套材料为聚乙烯。这些不同材料的组合使得电缆具有不同的特性和价格，从而满足不同用户的需求。
此外，还有一些特殊型号的矿物质电缆，如WD-BTTYZ、WDZN-BTTYZ等。这些电缆在原有的基础上增加了无卤低烟阻燃或耐火等特性，使得它们在某些特定场合具有更好的应用效果。例如，在人员密集的公共场所或重要的电力设备中，使用这些特殊型号的矿物质电缆可以大大提高安全性和可靠性。
