电工学 章 题库电子电路中的反馈+答案

电工电子技术试题库一、单项选择题1.硅稳压管的工作状态是(D)A.正向导通B.正向击穿C.反向截止D.反向击穿2.要得到N型杂质半导体，应在本征半导体硅或锗中掺入少量的（C ）A.三价元素B.四价元素C.五价元素D.六价元素3．下列关于P型半导体中载流子的描述，正确的是( C )A．仅自由电子是载流子B．仅空穴是载流子C．自由电子和空穴都是载流子D．三价杂质离子也是载流子4．理想运算放大器的两个基本特点是( C )A．虚地与虚断B．虚短与虚地C．虚短与虚断D．断路与短路5．在本征半导体中加入少量的五价元素后，可形成（ B ）A．P型半导体，其少子为自由电子B．N型半导体，其多子为自由电子C．P型半导体，其少子为空穴D．N型半导体，其多子为空穴6．理想二极管构成的电路如题2图所示，则输出电压U O为（ B ）A．3VB．10VC．-3VD．-10V7．关于三极管的结构特点，以下说法不正确的为（ B ）A．基区很薄B．基区掺杂浓度最高C．发射区掺杂浓度最高D．发射结的结面积小于集电结的结面积8．测得某放大电路中的三极管，各管脚电位如题4图所示，则可判定该管为（ D ）A．锗管①为b极B．硅管③为c极C．锗管②为e极D．硅管③为b极9．放大电路如题7图所示，该电路引入了交直流（ B ）A．电流并联负反馈B．电流串联负反馈C．电压并联负反馈D．电压串联负反馈10.理想二极管构成的电路如题2图所示，则输出电压U0为( B ) RA.-10VB.-4VC.+6VD.+10V11.NPN型三极管处在放大状态时，各电极的电位关系是( D )A.E极电位最高，C极电位最低B.E极电位最高，B极电位最低C.C极电位最高，B极电位最低D.C极电位最高，E极电位最低12.若要求放大电路输入电阻高，且稳定输出电压，在放大电路中应引入的负反馈组态为( C )A.电流串联B.电流并联C.电压串联D.电压并联13.要降低放大电路输入电阻，可引入(D)A.电压负反馈B.电流负反馈C.串联负反馈D.并联负反馈14.共射极放大电路直流负载线由(C)A.电流放大系数β确定B.基极电阻Rb与电源Ucc确定C.集电极电阻Rc与电源Ucc确定D.负载电阻RL确定=++等价于(B)15.函数Y A B CA.Y=ABCB. C=⋅BAY⋅=++C.Y=AB+CD. Y A B C16.下列与F=A+B+C相等的逻辑函数为( C )A.F=ABCB.F=A+B+CC.F=ABCD.F=A+B+C17．下列逻辑式中，正确的逻辑公式是( D )A．AA AAA==B．1C．AA AAA==D．018.逻辑表达式AB与下列式子中的哪一个相等(D)A.A B⊕+ B.A BC.ABD.A B+19．逻辑符号如下图所示，其中表示“与非”门的是( C )20．在以下输入情况中，“或非”运算的结果为逻辑1的是( A )A．全部输入为0 B．全部输入为1C．任一输入是0，其它输入为1 D．任一输入是1，其它输入为0 21．主从型JK触发器，当J=K=0时，则CP脉冲来到后JK触发器的次状态Q n+1为( C )A．0 B．1C．Q n D．n Q22．题l2图为同步RS触发器，已知S D=R D=l。

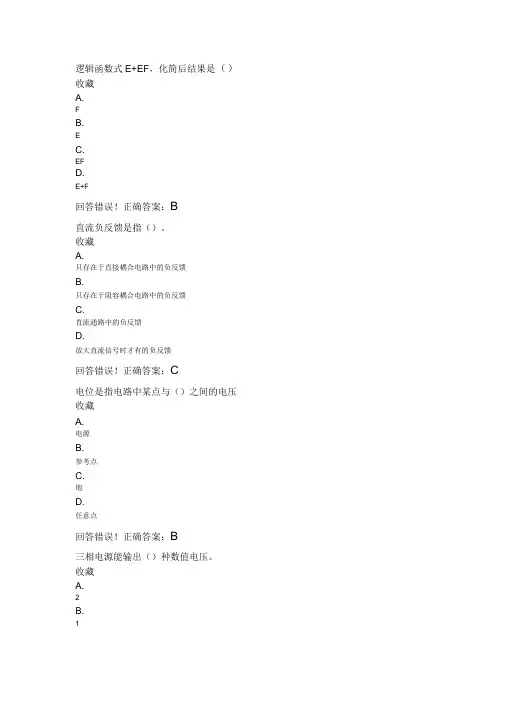

逻辑函数式E+EF，化简后结果是（）收藏A.FB.EC.EFD.E+F回答错误！正确答案：B直流负反馈是指（）。

收藏A.只存在于直接耦合电路中的负反馈B.只存在于阻容耦合电路中的负反馈C.直流通路中的负反馈D.放大直流信号时才有的负反馈回答错误！正确答案：C电位是指电路中某点与（）之间的电压收藏A.电源B.参考点C.地D.任意点回答错误！正确答案：B三相电源能输出（）种数值电压。

收藏A.2B.1C.D.4回答错误！正确答案：A通常三相四线制电路中线电压的有效值是（）V。

收藏A.110B.380C.510D.220回答错误！正确答案：B共摸抑制比KCMR越大，表明电路（）。

收藏A.输入信号中的共模成分越大B.交流放大倍数越大C.输入信号中的差模成分越大D.差动放大电路的性能愈好回答错误！正确答案：D逻辑函数式D+D,化简后结果是（）。

收藏A.2DB.D2C.无法确定D.D回答错误！正确答案：D在反馈放大电路中，如果反馈信号和输出电流成正比，称为（）反馈收藏A.并联B.串联C.电压D.电流回答错误！正确答案：D放大电路产生零点漂移的主要原因是（）。

收藏A.放大倍数太大B.晶体管的噪声太大C.环境温度变化引起参数变化D.外界存在干扰源回答错误！正确答案：C下歹0说法正确的是（）。

收藏A.电路中两点的电位很高，则其间电压也很大B.电位差随着参考点（零电位点）的选取不同数值而变化C.电位随着参考点（零电位点）的选取不同数值而变化D.电路上两点的电位很低，则其间电压也很小回答错误！正确答案：C一只额定电压为110v的电烙铁，欲接在220v的电源上工作，可采用的办法是（）收藏A.并联适当电阻以分流B.直接接在220v电源上C.无法使用D.串联适当电阻以降压用来衡量电感和电容元件与电源进行能量交换规模的大小功率是（收藏A.有功功率B.总功率C.视在功率D.无功功率回答错误！正确答案：D变压器原、副边的电流和原、副边线圈匝数（）。

电工学（吉培荣著）课后答案下载电工学（吉培荣著）课后答案下载本书是普通高等教育“十一五”国家级规划教材。

本书是根据当前教学改革形势，在第六版的基础上作了精选、改写、调整、补充而修订编写的。

全书分上、下两册出版。

上册是电工技术部分;下册是电子技术部分。

各章均附有习题。

另编有配套立体化教材(见第七版序言)。

本书可作为高等学校工科非电类专业上述两门课程的教材，也可供社会读者阅读。

本书(第七版)由哈尔滨工程大学张保郁教授审阅。

本书第三版于1987年获全国优秀教材奖，第四版于1997年获国家级教学成果二等奖和国家级科学技术进步三等奖，第五版于获全国普通高等学校优秀教材二等奖，第六版于获国家级教学成果二等奖，并于获第七届全国高校出版社优秀畅销书一等奖，此外还被评为“高等教育百门精品课程教材建设计划”精品项目。

电工学（吉培荣著）：内容简介第1章电路的基本概念与基本定律1.1电路的作用与组成部分1.2电路模型1.3电压和电流的参考方向1.4欧姆定律1.5电源有载工作、开路与短路1.5.1电源有载工作1.5.2电源开路1.5.3电源短路1.6基尔霍夫定律1.6.1基尔霍夫电流定律1.6.2基尔霍夫电压定律1.7电路中电位的概念及计算习题第2章电路的分析方法2.1电阻串并联连接的等效变换2.1.1电阻的串联2.1.2电阻的并联2.2电阻星形联结与三角形联结的等效变换 2.3电源的两种模型及其等效变换2.3.1电压源模型2.3.2电流源模型2.3.3电源两种模型之间的等效变换2.4支路电流法2.5结点电压法2.6叠加定理2.7戴维宁定理与诺顿定理2.7.1戴维宁定理2.7.2诺顿定理2.8受控电源电路的分析2.9非线性电阻电路的分析习题第3章电路的暂态分析第4章正弦交流电路第5章三相电路第6章磁路与铁心线圈电路第7章交流电动机第8章直流电动机第9章控制电机第10章继电接触器控制系统第11章可编程控制器及其应用第12章工业企业供电与安全用电第13章电工测量附录部分习题答案中英文名词对照参考文献第14章半导体器件14.1半导体的导电特性14.1.1本征半导体14.1.2N型半导体和P型半导体 14.2PN结及其单向导电性14.3二极管14.3.1基本结构14.3.2伏安特性14.3.3主要参数14.4稳压二极管14.5双极型晶体管14.5.1基本结构14.5.2电流分配和放大原理14.5.3特性曲线14.5.4主要参数14.6光电器件14.6.1发光二极管14.6.2光电二极管14.6.3光电晶体管习题第15章基本放大电路15.1共发射极放大电路的组成15.2放大电路的`静态分析15.2.1用放大电路的直流通路确定静态值 15.2.2用图解法确定静态值15.3放大电路的动态分析15.3.1微变等效电路法15.3.2图解法15.4静态工作点的稳定15.5放大电路的频率特性15.6射极输出器15.6.1静态分析15.6.2动态分析15.7差分放大电路15.7.1静态分析15.7.2动态分析15.7.3共模抑制比15.8互补对称功率放大电路15.8.1对功率放大电路的基本要求15.8.2互补对称放大电路15.8.3集成功率放大电路15.9场效晶体管及其放大电路15.9.1绝缘栅场效晶体管15.9.2场效晶体管放大电路习题第16章集成运算放大器16.1集成运算放大器的简单介绍16.1.1集成运算放大器的特点16.1.2电路的简单说明16.1.3主要参数16.1.4理想运算放大器及其分析依据 16.2运算放大器在信号运算方面的应用 16.2.1比例运算16.2.2加法运算16.2.3减法运算16.2.4积分运算16.2.5微分运算16.3运算放大器在信号处理方面的应用 16.3.1有源滤波器16.3.2采样保持电路16.3.3电压比较器16.4运算放大器在波形产生方面的应用 16.4.1矩形波发生器16.4.2三角波发生器……第17章电子电路中的反馈第18章直流稳压电源第19章电力电子技术第20章门电路和组合逻辑电路第21章触发器和时序逻辑电路第22章存储器和可编程逻辑器件第23章模拟量和数字量的转换附录部分习题答案中英文名词对照参考文献电工学（吉培荣著）：图书目录点击此处下载电工学（吉培荣著）课后答案。

第 14 章半导体器件一、选择题1、对半导体而言，其正确的说法是( )。

(1) P 型半导体中由于多数载流子为空穴，所以它带正电。

(2) N 型半导体中由于多数载流子为自由电子，所以它带负电。

(3) P 型半导体和 N 型半导体本身都不带电。

2、在图 14-1 所示电路中，Uo 为 ( ) 。

(1) -12V (2) -9V (3) -3VR- 0V D Z11V 3kΩ-9VUo DZ2U o + + R- -图14-1 图14-2 图14-33、在图 14-2 所示电路中，二极管 D1、D2、D3 的工作状态为( ) 。

(1) D1、D2 截止， D3 导通 (2) D1 截至， D2、D3 导通 (3) D1、D2、D3 均导通4、在图 14-3 所示电路中，稳压二极管 Dz1 和 Dz2 的稳定电压分别为 5V 和 7V，其正向压降可忽略不计，则 Uo 为( ) 。

(1) 5V (2) 7V (3) 0V5、在放大电路中，若测得某晶体管的三个极的电位分别为 6V，1.2V 和 1V，则该管为( )。

(1) NPN 型硅管 (2) PNP 型锗管 (3) NPN 型锗管6、对某电路的一个 NPN 型的硅管进行测试，测得 UBE>0，UBC>0，UCE>0，则此管工作在 ( ) 。

(1)放大区 (2)饱和区 (3) 截至区7、晶体管的控制方式为( ) 。

(1)输入电流控制输出电压 (2)输入电流控制输出电流 (3)输入电压控制输出电压二、判断题1、晶体管处于放大区，其 PN 结一定正偏。

( )2、三极管由二极管构成的，三极管具有放大作用，故二极管也具有放大作用。

( )3、二极管正向导通，反向截止，当反向电压等于反向击穿电压时，二极管失效了，故所有的二极管都不可能工作在反向击穿区。

( )三、填空题1、若本征半导体中掺入某 5 价杂质元素，可成为，其多数载流子为。

若在本征半导体中掺入某 3 价杂质元素，可成为，其少数载流子为。

第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共20分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。

2、对电阻负载而言，当电压一定时，负载电阻越小，则负载越大，通过负载的电流和负载上消耗的功率就越大；反之，负载电阻越大，说明负载越小。

3、实际电路中的元器件，其电特性往往多元而复杂，而理想电路元件的电特性则是单一和确切的。

4、电力系统中构成的强电电路，其特点是大电流、大功率；电子技术中构成的弱电电路的特点则是小电流、小功率。

5、常见的无源电路元件有电阻元件、电感元件和电容元件；常见的有源电路元件是电压源元件和电流源元件。

6、元件上电压和电流关系成正比变化的电路称为线性电路。

此类电路中各支路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。

7、电流沿电压降低的方向取向称为关联方向，这种方向下计算的功率为正值时，说明元件吸收电能；电流沿电压升高的方向取向称为非关联方向，这种方向下计算的功率为正值时，说明元件供出电能。

8、电源向负载提供最大功率的条件是电源内阻与负载电阻的数值相等，这种情况称为电源与负载相匹配，此时负载上获得的最大功率为U S2/4R S。

9、电压是产生电流的根本原因。

电路中任意两点之间电位的差值等于这两点间电压。

电路中某点到参考点间的电压称为该点的电位，电位具有相对性。

10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束；电路中各支路电流任意时刻均遵循KCL定律；回路上各电压之间的关系则受KVL定律的约束。

这三大定律是电路分析中应牢固掌握的三大基本规律。

二、判断正误：（每小题1分，共10分）1、电路分析中描述的电路都是实际中的应用电路。

（错）2、电源内部的电流方向总是由电源负极流向电源正极。

（错）3、大负载是指在一定电压下，向电源吸取电流大的设备。

（对）4、电压表和功率表都是串接在待测电路中。

第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共20分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。

2、对电阻负载而言，当电压一定时，负载电阻越小，则负载越大，通过负载的电流和负载上消耗的功率就越大；反之，负载电阻越大，说明负载越小。

3、实际电路中的元器件，其电特性往往多元而复杂，而理想电路元件的电特性则是单一和确切的。

4、电力系统中构成的强电电路，其特点是大电流、大功率；电子技术中构成的弱电电路的特点则是小电流、小功率。

5、常见的无源电路元件有电阻元件、电感元件和电容元件；常见的有源电路元件是电压源元件和电流源元件。

6、元件上电压和电流关系成正比变化的电路称为线性电路。

此类电路中各支路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。

7、电流沿电压降低的方向取向称为关联方向，这种方向下计算的功率为正值时，说明元件吸收电能；电流沿电压升高的方向取向称为非关联方向，这种方向下计算的功率为正值时，说明元件供出电能。

8、电源向负载提供最大功率的条件是电源内阻与负载电阻的数值相等，这种情况称为电源与负载相匹配，此时负载上获得的最大功率为U S2/4R S。

9、电压是产生电流的根本原因。

电路中任意两点之间电位的差值等于这两点间电压。

电路中某点到参考点间的电压称为该点的电位，电位具有相对性。

10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束；电路中各支路电流任意时刻均遵循KCL定律；回路上各电压之间的关系则受KVL定律的约束。

这三大定律是电路分析中应牢固掌握的三大基本规律。

二、判断正误：（每小题1分，共10分）1、电路分析中描述的电路都是实际中的应用电路。

（错）2、电源内部的电流方向总是由电源负极流向电源正极。

（错）3、大负载是指在一定电压下，向电源吸取电流大的设备。

（对）4、电压表和功率表都是串接在待测电路中。

《电⼯电⼦学》第7章习题答案第7章习题答案7.1.1 选择题。

（1）功率放⼤电路的最⼤输出功率是在输⼊电压为正弦波时，输出基本不失真情况下，负载上可能获得的最⼤___A____。

A. 交流功率B. 直流功率C. 平均功率（2）功率放⼤电路的转换效率是指___B____。

A. 输出功率与晶体管所消耗的功率之⽐B. 最⼤输出功率与电源提供的平均功率之⽐C. 晶体管所消耗的功率与电源提供的平均功率之⽐（3）在选择功放电路中的晶体管时，应当特别注意的参数有__B D E____。

A. βB. I CMC. I CBOD. U（BR）CEOE. P CMF.f T（4）在OCL⼄类功放电路中，若最⼤输出功率为1 W，则电路中功放管的集电极最⼤功耗约为___C____。

A. 1 WB. WC. W（5）与甲类功率放⼤器相⽐较，⼄类互补推挽功放的主要优点是____B_____。

A. ⽆输出变压器B. 能量转换效率⾼C. ⽆交越失真（6）所谓能量转换效率是指____B_____。

A. 输出功率与晶体管上消耗的功率之⽐B. 最⼤不失真输出功率与电源提供的功率之⽐C. 输出功率与电源提供的功率之⽐(7) 功放电路的能量转换效率主要与___C______有关。

A. 电源供给的直流功率B. 电路输出信号最⼤功率C. 电路的类型(8) ⼄类互补功放电路存在的主要问题是___C______。

A. 输出电阻太⼤B. 能量转换效率低C. 有交越失真(9) 为了消除交越失真，应当使功率放⼤电路的功放管⼯作在____B_____状态。

A. 甲类B. 甲⼄类C. ⼄类(10) ⼄类互补功放电路中的交越失真，实质上就是__C_______。

A.线性失真B. 饱和失真C. 截⽌失真(11) 设计⼀个输出功率为20W的功放电路，若⽤⼄类互补对称功率放⼤，则每只功放管的最⼤允许功耗PCM⾄⼩应有____B_____。

A. 8WB. 4WC. 2W(12) 在题图7.1.1所⽰功率放⼤电路中。

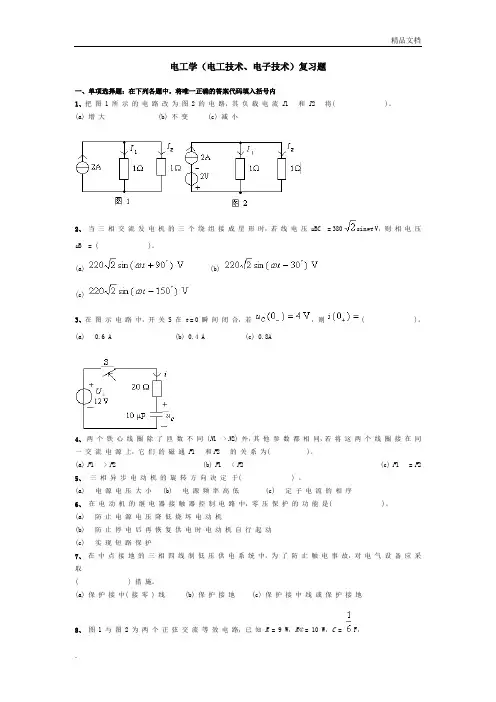

电工学（电工技术、电子技术）复习题一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。

(a) 增大 (b) 不变 (c) 减小2、当三相交流发电机的三个绕组接成星形时，若线电压u BC = 380sin wt V，则相电压u B = ( )。

(a) (b)(c)3、在图示电路中，开关 S 在t= 0 瞬间闭合，若，则( )。

(a) 0.6 A (b) 0.4 A (c) 0.8A4、两个铁心线圈除了匝数不同 (N1 > N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的磁通F1 和F2 的关系为( )。

(a) F1 > F2 (b) F1 < F2 (c) F1 = F25、三相异步电动机的旋转方向决定于( ) 。

(a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序6、在电动机的继电器接触器控制电路中，零压保护的功能是( )。

(a) 防止电源电压降低烧坏电动机(b) 防止停电后再恢复供电时电动机自行起动(c) 实现短路保护7、在中点接地的三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取( ) 措施。

(a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地8、图 1 与图 2 为两个正弦交流等效电路，已知R = 9 W，R￠= 10 W，C = F，C￠= F，需施加的正弦信号的角频率w为 ( )。

(a) 0.32 rad / s (b) 0.11 rad / s (c) 2 rda/s9、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l = 0.707，则XC为 ( )。

(a) 20 W (b) 10 W (c) 5 W10、在R，L，C串联电路中，总电压，电流i = 10sin(wt+) A，w=1 000 rad / s，L = 1 H，则R，C分别为 ( )。

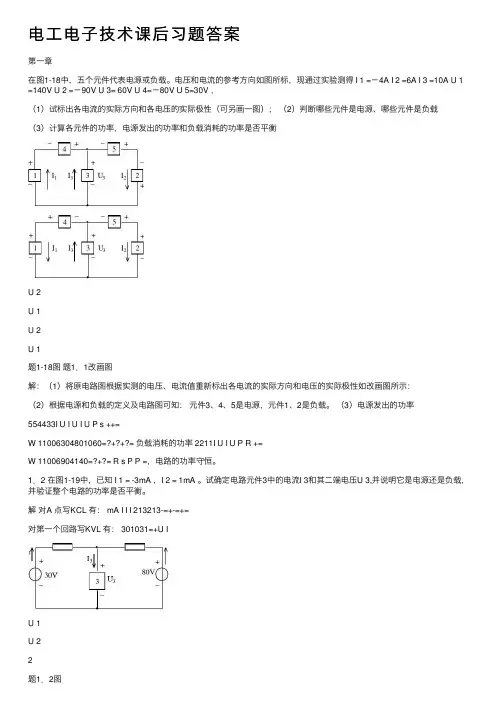

电⼯电⼦技术课后习题答案第⼀章在图1-18中，五个元件代表电源或负载。

电压和电流的参考⽅向如图所标，现通过实验测得 I 1 =－4A I 2 =6A I 3 =10A U 1 =140V U 2 =－90V U 3= 60V U 4=－80V U 5=30V ，（1）试标出各电流的实际⽅向和各电压的实际极性（可另画⼀图）；（2）判断哪些元件是电源、哪些元件是负载（3）计算各元件的功率，电源发出的功率和负载消耗的功率是否平衡U 2U 1U 2U 1题1-18图题1．1改画图解：（1）将原电路图根据实测的电压、电流值重新标出各电流的实际⽅向和电压的实际极性如改画图所⽰：（2）根据电源和负载的定义及电路图可知：元件3、4、5是电源，元件1、2是负载。

（3）电源发出的功率554433I U I U I U P s ++=W 11006304801060=?+?+?= 负载消耗的功率 2211I U I U P R +=W 11006904140=?+?= R s P P =，电路的功率守恒。

1．2 在图1-19中，已知 I 1 = -3mA ，I 2 = 1mA 。

试确定电路元件3中的电流I 3和其⼆端电压U 3,并说明它是电源还是负载，并验证整个电路的功率是否平衡。

解对A 点写KCL 有： mA I I I 213213-=+-=+=对第⼀个回路写KVL 有： 301031=+U IU 1U 2即： V I U 60)3(1030103013=-?-=-= 根据计算结果可知，元件3是电源。

这样，V 80的电源的元件3是电路中的电源，其余元件为负载。

电源提供的功率： W I U I U P s 2002601803322=?+?=+=负载消耗的功率： W I I I U P 200120310330201022222111=?+?+?=++= 这说明电路的功率平衡。

1．3 ⼀只110V 8W 的指⽰灯，现要接在380V 的电源上，问要串联多⼤阻值的电阻该电阻应选⽤多⼤功率的电阻解根据题意，电阻上的电压为V 270，则此时电路中的电流也就是灯泡中的电流，即： A U P i 07.01108≈==电阻消耗的功率为： W P R 2007.0270≈?= 电阻的阻值为：Ω≈==k i U R R 7.307.02701．4 如图1-20所⽰，试求电路中每个元件的功率，并分析电路的功率是否守衡，说明哪个电源发出功率，哪个电源吸收功率。
