电工技术作业习题(第五章)答案

电工技术第五章作业一、单选题1、三相对称电动势在相位上互差（）。

A、90°B、120°C、150°D、180°2、三相对称负载是指（）。

A、各相负载的电阻值相等B、各相负载的有功功率相等C、各相负载的电抗值相等D、各相负载性质相同，且各相电阻值相等，电抗值相等3、三相四线制供电线路中，有关中线叙述正确的是（）。

A、中线的开关不宜断开B、供电线路的中线应安装熔断器C、不管负载对称与否，中线上都不会有电流D、当三相负载不对称时，中线能保证各相负载电压对称4、在三相交流电路的不对称星型连接中，中线的作用是（）。

A、使不对称的相电流保持对称B、使不对称的相电压保持对称C、使输出功率更大D、线电压与相电压同相5、当照明负载采用星形连接时，必须采用（）。

A、三相三线制B、三相四线制C、单相制D、任何线制6、在三相四线制供电线路上，干路中线应（）。

A、按额定电流值装熔断器B、装熔断器C、不允许装熔断器D、装不装熔断器视具体情况二、多选题1、三相对称交流电动势的特点是（）。

A、幅值相同B、频率相同C、相位互差120°D、瞬时值之和恒为零2、三相对称负载的特点是（）。

A、大小相等B、阻抗角互差120°C、阻抗角相同D、都是电阻元件3、三相对称交流电路是指（）。

A、电源对称B、负载对称C、电源不对称D、负载可不对称4、—台三相发电机，每相电压为220V，接成Y形，则有（）。

A、线电压为380VB、线电压为220VC、相电压为220VD、相电压为380V5、一台三相发电机，每相电压为220V，接成△形，则有（）。

A、线电压为380VB、线电压为220VC、相电压为380VD、相电压为220V6、()的三个正弦交流电动势称为三相对称电动势。

A、最大值相等B、频率相等C、相位互差１２０°D、相位互差３６０°7、三相对称交流电电动势，具有下列特点（）。

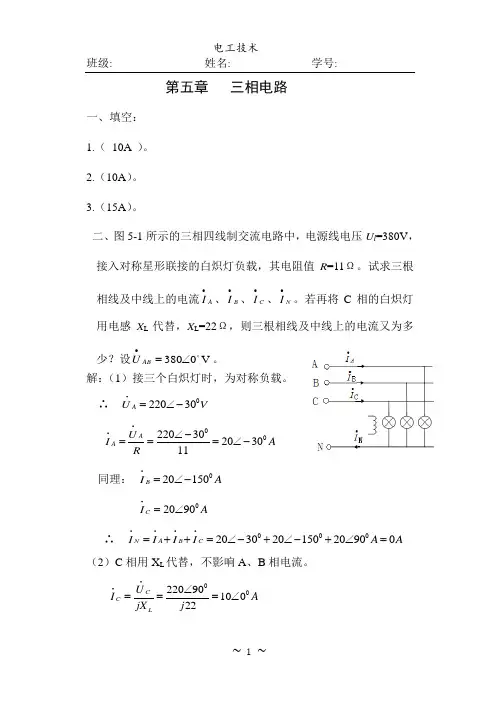

第五章 三相电路一、填空：1.（ 10A ）。

2.（10A ）。

3.（15A ）。

二、图5-1所示的三相四线制交流电路中，电源线电压U l =380V ，接入对称星形联接的白炽灯负载，其电阻值R =11Ω。

试求三根相线及中线上的电流A I •、B I •、C I •、N I •。

若再将C 相的白炽灯用电感X L 代替，X L =22Ω，则三根相线及中线上的电流又为多少？设V 0380 ∠=•AB U 。

解：（1）接三个白炽灯时，为对称负载。

∴ 022030A U V =∠- 0022*********A A U I A R ∠-===∠- 同理： 020150B I A =∠-02090C I A =∠∴ 00020302015020900N A B C I I I I A A =++=∠-+∠-+∠=（2）C 相用X L 代替，不影响A 、B 相电流。

022********C C L U I A jX j ∠===∠∴ 000203020150100N A B C I I I I A =++=∠-+∠-+∠63.4A =- 三、对称三相电路中，已知每相负载的阻抗为10∠30o Ω。

若电源线电压U l =380V ，求负载星形联接时的相电压、相电流和线电流，并作出相量图。

若电源线电压U l =220V ，求负载三角形联接时的相电压、相电流和线电流，并作出相量图。

解：Y 形：线电压U l =380V ，则相电压U p =220V2202210pp U I A Z === 22l p I I A ==因为负载对称， 0N I A =△形：线电压U l =220V ，则相电压U p =220V2202210pp U I A Z ===38l p I A =四、 图5-2所示的三相四线制电路中，电源线电压U l =380V ，三个负载联接成星形，其电阻分别为R A =5Ω，R B =10Ω，R C =20Ω。

第五章 电路的过渡过程习题参考答案1．由换路定律知，在换路瞬间电容上的电压、电感上电流不能突变，那么对其余各物理量，如电容上的电流、电感上的电压及电阻上的电压、电流是否也遵循换路定律？解：在换路瞬间只有电容上的电压、电感上电流不能突变。

电容上的电流、电感上的电压及电阻上的电压、电流能突变，不受换路定律的限制。

2．一电容C = 100μF ，端电压互感器u C = 200V ，试问电容的电流和电容的储能是否等于零？为什么？解：当电容处于静态时，电容的电流为零。

电容的储能为221CCU ,不等于零。

其原因是电容具有记忆功能。

3．一电感L = 1H ，通过的电流i L = 10A ，试问电感的电压和电感的储能是否都等于零？为什么？解：当电感处于静态时，电感的电压为零。

电感的储能为221LI ,不等于零。

其原因是电感具有记忆功能。

4．在实验测试中，常用万用表的R X1k Ω档来检查电容量较大的电容器的质量。

测量前，先将被电容器短路放电。

测量时，如果（1）指针摆动后，再返回到无穷大（∞）刻度处，说明电容器是好的；（2）指针摆动后，返回速度较慢，则说明被测电容器的电容量较大。

度根据RC 电路的充放电过程解释上述现象。

解：常用万用表测试电容器的过程实际就是电容充电的动态过程，当电容接通常用万用表电源的瞬间，电容器开始充电，此时充电电流最大，动态电阻较小，随着充电的进行，电流迅速减小，动态电阻迅速增大，当充电完成时，电流为零，此时电阻为无穷大（∞）。

指针摆动后，返回速度较慢，则说明充电时间常数RC 较大，因此被测电容器的电容量较大。

5．电路如图5-31所示，开关S 闭合前电路已处于稳态，t =0时开关闭合，试计算开关闭合后u C (0+)和u C (∞)。

（u C (0+)=36V ，u C (∞)=0V ）解：换路前电路已处于稳态，电容已处于开路状态，则 u C (0-)=36V 根据换路定律，得u C (0+)=u C (0-)=36V当时间为无穷大（∞）时，电容已经完全放电，故 u C (∞)=0V图5-31 习题5的电路6．电路如图5-32所示，开关S 闭合前电路已处于稳态，t =0时开关闭合，试计算开关闭合后初始值u (0+)、i (0+)和稳态值u (∞)、i (∞)。

电工技术基础与技能【周绍敏】第五章磁场和磁路练习题答案( )。

电工技术基础与技能A.FB.0.5 FC.2 FD.4 F 第五章磁场和磁路练习题 7、如5-23所示，处在磁场中的载流导线，受到的磁场力的方向应为( )。

班别:高二( A. ) 姓名: 学号: 成绩: 垂直向上 B.垂直向下C.水平向左D.水平向右一、是非题(1.5X20) 8、空心线圈被插入铁心后( )。

1、磁体上的两个极，一个称为N极，另一个称为S极，若把磁体截成两段，则一段为N极，另 A.磁性将大大增强 B.磁性将减弱一段为S极。

( ) C.磁性基本不变 D.不能确定 2、磁感应强度是矢量，但磁场强度是标量，这是两者之间的根本区别。

( ) 9、为减小剩磁，电磁线圈的铁心应采用( )。

3、通电导体周围的磁感应强度只取决于电流的大小及导体的形状，而与媒介质的性质无关。

A.硬磁性材料 B.非磁性材料( ) C.软磁性材料 D.矩磁性材料 4、在均匀介质中，磁场强度的大小与媒介质的性质无关。

( ) 10、铁磁性物质的磁滞损耗与磁滞回线面积的关系是( )。

5、通电导线在磁场中某处受到的力为零，则该处的磁感应强度一定为零。

( ) A.磁滞回线包围的面积越大，磁滞损耗也越大6、两根靠得很近的平行直导线，若通以相同方向的电流，则他们相互吸引。

( ) B.磁滞回线包围的面积越小，磁滞损耗也越大 7、铁磁性物质的磁导率是一常数。

( ) C.磁滞回线包围的面积大小与磁滞损耗无关以上答案均不正确 8、铁磁性物质在反复交变磁化过程中，H的变化总是滞后于B的变化，称为磁滞现象。

( ) D.9、电磁铁的铁心是由软磁性材料制成的。

( )10、同一磁性材料，长度相同，截面积大则磁阻小。

( ) 三、填充题1、磁场与电场一样，是一种物质，具有力和能的性质。

二、选择题 2、磁感线的方向:在磁体外部由 N 指向 S ;在磁体内部由 S 1、判定通电导线或通电线圈产生磁场的方向用( )。

第5章 习题解答5.1 在图5.1所示电路中，12100V,1,99,10F E R R C μ==Ω=Ω=，试求：（1）S 闭合瞬间，各支路电流及各元件端电压的值；（2）S 闭合后到达稳定状态时中各电流和电压的值；（3）当用电感元件L =1H 替换电容元件后再求（1），（2）两种情况下各支路的电流及各元件端电压的值。

解：（1）S 闭合瞬间，由于电容C 的电荷0)0(,0C 0==-u q ，所以0)0()0(C C ==-+u u ，即C 可视为短路，2R 被短接，20i =。

此时（2）S 闭合后，电路达到稳定状态时，由于E 为直流电动势，所以C 视为开路，则10i =1R 11A 11V u iR ==⨯Ω=2C R 21A 9999V u u iR ===⨯Ω=（3）当用电感元件替换电容元件后，S 闭合瞬间，由于S 闭合前电感中电流为零，即L (0)0i -=，且电感元件中电流不能跃变，所以L L 1(0)(0)0i i i +-===电感在S 闭合瞬间L 视为开路，所以此时212100V1A 199E i i R R ====+Ω+Ω1R 11A 11V u iR ==⨯Ω=2R 21A 9999V u iR ==⨯Ω=11100V100A 1E i i R ====Ω2R C (0)0u u +==212100V1A199E i i R R ====+Ω+Ω1R 1100A 1100Vu iR ==⨯Ω=22L R 99V u u ==S 闭合后，且电路达到稳定状态时，在直流电动势E 作用下，电感元件L 视为短路，则2R 被短路。

所以，11100V 100A 1E i i R ====Ω 20i = 2L R 0u u ==1R 1100A 1100V u iR ==⨯Ω=5.2 在图5.2所示电路中，已知126V,6A ,3E I R R ====Ω。

当电路稳定后，在t =0时将两个开关同时闭合。

习题五一、判断题1.民用住宅严禁装设床头开关。

2.吊灯安装在桌子上方时，与桌子的垂直距离不少于1.5m3螺口灯头的台灯应采用三孔插座。

4.路灯的各回路应有保护，每一灯具宜设单独熔断器。

5.幼儿园及小学等儿意活动场所插座安装高度不宜小于1.8mo6.特殊场所暗装的插座安装高度不小于1.5m7.用电笔验电时，应赤脚站立，保证与大地有良好的接触。

8验电器在使用前必须确认良好。

9.在没有用验电器验电前，线路应视为有电。

10.低压验电器可以验出500以下的电压。

1.漏电开关跳闸后，允许采用分路停电再送电的方式检查线路。

12.当拉下总开关后，线路即视为无电。

13.用电笔检查时，电笔发光就说明线路一定有电。

14.为安全起见，更换熔断器时，最好断开负载。

15.接了漏电开关之后，设备外壳就不需要再接地或接零了。

16.漏电开关只有在有人触电时才会动作。

17.可以用相线碰地线的方法检查地线是否接地良好。

18.在带电维修线路时，应站在绝绿整上。

19.当接通灯泡后，零线上就有电流，人体就不能再触摸零线了。

二、填空题20.一般照明的电源优先选用V21.在易燃易爆场所使用的照明灯具应采用灯具。

22.对颜色有较高区别要求的场所，宜采用。

23.事故照明一般采用。

24.墙边开关安装时距离地面的高度为m25.螺口灯头的螺纹应与相接。

三、单选题26.下列说法中，不正确的是( )。

A.白炽灯属热辐射光源B.日光灯点亮后，镇流器起降压限流作用C.对于开关频的场所应采用白炽灯照明D.高压水银灯的电压比较高，所以称为高压水银灯27.下列说法中，不正确的是( )。

A.当灯达不到最小高度时，应采用24V以下电压B.电子镇流器的功率因数高于电感式镇流器C.事故照明不允许和其他照明共用同…线路D.日光灯的电子镇流器可使日光灯获得高频交流电28.下列说法中，正确的是( )。

A.为了有明显区别，并列安装的同号开关应不同高度，错落有致B.为了安全可靠，所有开关均应同时控制相线和零线C.不同电压的插座应有明显区别D.危险场所室内的吊灯与地面距离不少于3m29.碘钨灯属于( )光源。

139第五章 三相电路[练习与思考]5-1-1 对称三相电源的三相绕组作星形联接时，设线电压uAB=380sin(ωt+30o)V ，试写出相电压uB 的三角函数式及相量式。

解：V t u B )120sin(220︒-=ωV U B ︒-∠=∙1202110 5-1-2 三角形联接的对称三相电源，空载运行时三相电源会不会在三相绕组所构成的闭合回路中产生电流？如果一相电源电压极性接反，则闭合回路中是否有电流通过？解：空载运行时，电源回路中无电流通过。

如果一相电源电压极性接反，则闭合回路中有电流通过。

5-2-1 为什么电灯开关一定要接在相线（火线）上？解：因为电灯是单相负载，当开关断开时，电灯灯头不带电，以便于安全维修和更换。

如果开关接在零线上，当其断开时，电灯灯头依然带电（接在火线上），作业时会造成触电事故。

5-2-2 三相四线制电路中，中线阻抗为零。

若星形负载不对称，则负载相电压是否对称？如果中线断开，负载电压是否对称？解：三相四线制电路中，若星形负载不对称，负载相电压仍然对称；如果中线断开，负载电压将不对称。

5-2-3 三相四线制电路中，电源线的中性线上规定不得加装保险丝，这是为什么？ 解：如果电源线的中性线上加装保险丝，一旦由于某种原因造成保险丝熔断，接成Y 型的各组单相负载上的各相相电压将不会对称，有的相电压可能会超过单相负载的额定电压，造成损坏；有的相电压可能会低于额定电压，使得负载不能正常工作。

因此源线的中性线上规定不得加装保险丝。

5-3-1 三相负载对称是指下述三种情况下的哪一种：⑴|Z AB |=|Z BC |=|Z CA |；⑵φAB =φBC =φCA ；⑶Z AB =Z BC =Z CA 。

、解：三相负载对称是指（3）,阻抗模相等，阻抗角相等。

5-3-2 已知对称三角形联接的三相电路中A 相负载线电流A 010∠=∙A I ，试写出其余各相线电流与相电流。

解:A I B ︒-∠=∙12010 A I C ︒+∠=∙12010140A I AB ︒∠=∙308.5 A I BC ︒-∠=∙908.5 A I CA ︒∠=∙1508.55-4-1 同一三相负载，采用三角形联接和星形联接接于线电压相同的三相电源上，试求这两种情况下负载的线电流、相电流及有功功率的比值。

第五章 三相交流电路 5-1-1 在图5-1中，如果发电机的转子逆时针旋转，三相电动势的相序如何？[答] 相序为1→3→2。

5-1-2 已知星形联接的三相电源中u 23=2202sin(ωt －90°)V ，相序为1→2→3。

试写出u 12 、u 31U 、u 1、u 2 、u 3的表达式。

[答] ｕ12= 2202sin(ωt －90°+120°)V= 2202sin(ωt +30°)Vｕ31= 2202sin(ωt －90°－120°)V= 2202sin(ωt －210°)V=2 220sin(ωt +150°)Vｕ1= 2202/3sin(ωt +30°-30°)V= 1272sin ωt Vｕ2 = 1272sin(ωt -120°)Vｕ3= 1272sin(ωt -240°)V = 1272sin(ωt +120°)V5-2-1 若三相负载的阻抗相等，即｜ＺU ｜＝｜ＺV ｜＝｜ＺW ｜，能否说这三相负载一定是对称的呢？为什么？[答] 仅三相负载的阻抗相等，不能说这三相负载一定是对称的，还必须三相负载的阻抗角也相等，才能说这三相负载是对称的。

5-2-2 试判断下列结论是否正确：(1) 当负载作星形联接时，必须有中性线;(2) 当负载作星形联接时，线电流必等于负载相电流;(3) 当负载作星形联接时，电源线电压必为各相负载电压的3倍[答] (1) 不对，当负载作星形联接时，如果三相负载对称，就不需要中性线。

思考题解答 图5-1 U 2 U 1V 1 V 2 W 1W 2ωe 1e 2 e 3(2) 对的。

(3) 当负载作星形联接时，如果接有中性线，则电源线电压必为负载相电压的3倍；但如果没有接中性线，且三相负载又不对称，则电源线电压就不是负载相电压的3倍。

故该结论是错的。

大二电工学课后习题第五章答案(1) 第一章电路的基本概念和基本定律习题解答1-1 在图1-39所示的电路中，若I1=4A，I2=5A，请计算I3、U2的值；若I1=4A，I2=3A，请计算I3、U2、U1的值，判断哪些元件是电源？哪些是负载？并验证功率是否平衡。

解：对节点a应用KCL得I1+ I3= I2 即4+ I3=5, 所以 I3=1A在右边的回路中，应用KVL得6?I2+20?I3= U2，所以U2=50V同理，若I1=4A，I2=3A，利用KCL和KVL得I3= -1A，U2= -2V在左边的回路中，应用KVL得20?I1+6?I2= U1，所以U1=98V。

U1，U2都是电源。

电源发出的功率：P发= U1 I1+ U2 I3=98?4+2=394W负载吸收的功率：P吸=20I1+6I22+20I3=394W二者相等，整个电路功率平衡。

1-2 有一直流电压源，其额定功率PN=200W，额定电压UN=50V，内阻Ro=0.5Ω，负载电阻RL可以调节，其电路如图1-40所示。

试求：⑴额定工作状态下的电流及负载电阻RL的大小；⑵开路状态下的电源端电压；⑶电源短路状态下的电流。

解：⑴IN?PNUxx0??4A RL?N??12.5? UN50IN422⑵ UOC?US?UN?IN?R0?50+4?0.5 = 52V⑶ ISC?US52??104AR00.5图1-39 习题1-1图图1-40 习题1-2图1-3 一只110V、8W的指示灯，现在要接在220V的电源上，问要串多大阻值的电阻？该电阻的瓦数为多大？解：若串联一个电阻R后，指示灯仍工作在额定状态，电阻R应分去110V的电1102?1512.5? 压，所以阻值R?81102?8W 该电阻的瓦数PR?R1-4 图1-41所示的电路是用变阻器RP调节直流电机励磁电流If的电路。

设电机励磁绕组的电阻为315Ω，其额定电压为220V，如果要求励磁电流在0.35～0.7A的范围内变动，试从下列四个电阻中选用一个合适的变阻器：⑴1000Ω 0.5A；⑵350Ω 0.5A；⑶200Ω 1A；⑷350Ω 1A；图1-41 习题1-4图解：要求励磁电流在0.35～0.7A的范围内变动，则应有0.35?220?0.7 315?RP则 313.6?RP??0.714?取 314?RP?0?同时变阻器中允许通过的电流最大值不小于0.7A综上所以选择第四个变阻器。

第5章 思考与练习一、填空1． 电路在换路时，电路中的 不能突变。

2． 电路在换路时，电感上的电流不能突变，电容上的 不能突变。

3． 电路形成过渡过程的充分必要条件： 。

4． 暂态的分析方法分为 和 。

5． RC 电路充电过程的快慢是由时间常数来决定的，其大小为 。

6． 一阶电路的三要素是 、 和 。

7． 换路定则是 。

二、选择题1．电容在充电过程中，其 是不能突变的。

A ．电流B ．电路C ．端电压2．RC 电路充电过程的快慢是由时间常数来决定的，τ越大，充电越 ，过渡过程需要的时间就越 。

A ．慢，长B ．慢，短C ．快，长3．电路从一个稳定状态过渡到另一个稳定状态所经历的过程称 。

A ．稳定过程B ．过渡过程C ．暂态过程4．电路在换路时，电路中的能量不能突变，对于电容元件，其储有电能为 。

A ．221C Cu B ．241C Cu C ．C Cu 21 5．电路在换路时，电路中的能量不能突变，对于电感元件，其储有电能为 。

A ．221L Li B ．241L Li C ．L Li 21 三、思考与计算1．在图5.01中，V 100=E ，Ω=11R ，Ω=992R ，µ10=C F ，试求：S 闭合瞬间（+=0t ），各支路电流及各元件两端电压的数值；（2）S 闭合后到达稳定状态时各支路电流及各元件两端电压的数值。

图5.01 习题5.01图 图5.02 习题5.02图 2. 如图6.02所示，开关闭合时电容充电，再断开时电容放电，分别求充电及放电时电路的时间常数。

5.2.1 电容64uF 两端加一正弦电压，电压电流参考方向如图所示，是计算6Tt =，4T t =，2T t =时刻的电流电压的大小？ 解：电容的容抗为：611314*64*10C j ω-==-c X 通过电容的电流为)2cut X π==+i正弦电压的周期为215T πω==所以： 当6Tt =时，电容两端的电压为u =通过电容的电流为i =当4Tt =时，电容两端的电压为u =通过电容的电流为0i A = 当2Tt =时，电容两端的电压为0u V =通过电容的电流为i =-5.2.2 已知0sin(31445)m i I t A =-，试计算此电流滞后下列电压多少度？01122003344(1)sin(31430)(2)cos(314)(3)cos(31430)(4)sin(62835)m m m m u U t Vu U t Vu U t V u U t V=+==--=+解：（1） 电流滞后电压75° （2） 电流滞后电压135°Ciu（3） 电流滞后电压105°（4） 不是同频率，不能比较。

5.3.1已知电流15*sin(31430)o i t A=--，210*sin(31460)o i t A=+，34*sin(314150)o i t A =+（1）写出上述电流相量，并绘出相量图；（2）1i 2i 和1i 3i 的相位差；（3）如果将第一个电流中的符号去点将意味什么？（4）求出第一个电流的周期和频率。

解： （1）.1.2.315060150o o o I A I A I A=∠=∠=∠ 向量图如下：(2)o 12o1390180i i i i 超前与反相（3）.1I 的波动图如下所示U150ϕ=3I IUI2I 060ϕ=时间（t）电流i(4)反相(5）220.02w3141f50zTHTππ=====秒5.3.2 已知两个同频率正弦电压的相量，其频率为100Hz，求（1）两个电压的时域形式（2）求两者相位差？解：(1)1230)30)1002628/ooU tU tf Hzw f rad sπ=+=-+===(2)12,U U相位相同。

第五章 电路的瞬态分析【引言】①○2当电路发生接通、断开、联接方式改变及电路参数突然变化时，电路将从一种稳态变换到另一种稳态，这一变换过程时间一般很短，称为瞬态过程或简称瞬态（也称暂态过程或过渡过程）。

○3学习目的和要求１、了解产生瞬态过程的原因和研究瞬态过程的意义。

２、掌握分析一阶电路的三要素法。

理解初始值、稳态值、时间常数的概念。

３、理解ＲＣ电路和ＲＬ电路瞬态过程的特点。

４、了解微分电路和积分电路本章重点：分析一阶电路的三要素法，ＲＣ电路的充放电过程。

本章难点：初始值的确定。

5-1 瞬态过程的基本知识一、电路中的瞬态过程【演示】用根据图5-1-1制作的示教板。

观察开关S 合上瞬间各灯泡点亮的情况。

稳定状态（简称稳态）瞬态分析的目的 交流电路：电压、电流为某一稳定的时间函数直流电路：电压、电流为某一稳定值掌握瞬态过程规律，获得各种波形的电压和电流。

防止出现过电压或过电流现象，确保电气设备安全运行。

【讲授】开关S合上瞬间二、换路定律【讲授】①换路定律是表述换路时电容电压和电感电流的变化规律的，即换路瞬间电容上的电压和电感中的电流不能突变。

②设以换路瞬间作为计时起点，令此时t＝０，换路前终了瞬间以t＝０—表示，换路后初始瞬间以t ＝０+表示。

则换路定律可表示为：u C（０+）= u C（０—）换路瞬间电容上的电压不能突变i换路瞬间电感中的电流不能突变【说明】①换路定律实质上反映了储能元件所储存的能量不能突变。

因为W C=21CuC2、W L=21LiL2，u C和i L的突变意味着能量发生突变，功率p=twdd趋于无穷大，这是不可能的。

②当电路从一种稳定状态换路到另一种稳定状态的过程中，u C和i L必然是连续变化的，不能突变。

这种电流和电压的连续变化过程就是电路的瞬态过程。

③电阻是耗能元件，并不储存能量，它的电流、电压发生突变并不伴随着能量的突变。

因此由纯电阻构成的电路是没有瞬态过程的。

第五章半导体铸件一、填空I,半导体是指常海下导电性能介于导体与绝缘体之间的材料物质。

2、半导体具有热敏性、光敏性、掺杂性的特性,坦重耍的是热敏性特性。

3、纯净硅或者镭原子最外层均有四个电子，常因热运动或光照等原因挣脱原子核的束缚成为自由电子,在原来的位置上留下一个空位，称为空穴.4、自由电子带建________ 电，空穴带正电。

5、半导体导电的一个她本特性是指，在外电场的作用下，自由电子和空穴均可定向移动形成电流。

6、在单晶硅（或者错〉中掺入微限的五价元素,如磷，形成掺杂半导体,大大提高/导电能力，这种半导体中自由电子数远大于空穴数,所以靠自由电子导电。

将这种半导体称为电子型半导体或N*半导体半导体。

7、在单晶硅（或者锌）中掺入微量的三价元诺，如硼，形成掺杂半导体，这种半导体中空穴数远大于自由电子数,所以靠空穴导电。

将这种半导体称为空穴里半导体或P型半导体半导体。

8、PN结具有单向导电性,即加正向电压时PN结导通,加反向电压时PN结截止。

9、PN结加正向电压是指在P区接电源正极,N区接电源负极,此时电流能通过PN结，称PN结处「导通状态"相反，PN结加反向电压是指在P区接电源负极,N区接电源正极,此时电流不能通过PN结，称PN结处于截止状态。

10、二极管的正极乂称为」1.极，由PN结的P区引出，负极乂称为阴极,由PN结的N区引出.Ik按照芯片材料不同，二极管可分为由二极管和楮二极管两种。

12、按照用途不同，二极管可分为普通二极管、整流二极管、开关二极管、拴压二极管、发光二极管。

13、二极管的伏安特性曲线是指二极管的电压电流关系曲线。

该曲线由」m特性和反向特性两部分组成。

14、二极管的正向压降是指正向电流通过二极管时二极管两端产生的电位差，也称为正向饱和电压.15、从二极管的伏安特性曲线分析，二极管加正向电压时二极管导通,导通时，硅管的正向压降约为0.7伏,错管的正向压降约为3伏。

16,二极管两端加反向电压时，管子处F截止状态.当反向电压增加到一定数值时，反向电流突然增大，二极管失去单向导电性特性,这种现象称为⅛________ o17、硅稳压二极管简称为稳压管，符号是_________________ 它与普通二极管不同的地方在于只要反向电潦在一定范围内反向击穿并不会造成会压二极管的损坏，以实现稳JK目的,所以电路中稳压管的两端应加反向电*。

1、 有一三相对称负载，其每相的电阻R = 8，感抗 X L = 6Ω。

如果将负载联成星型接于线电压U l = 380V 的三相电源上，试求相电压、相电流及线电流。

【解】由负载星型联接线电压与相电压的关系，相电压U p ：V U U l p 22033803===∴相电流： A X R U I Lpp 2210220682202222==+=+=线电流： I l = I p = 22 A2、 如将上题的负载联成三角型，接于线电压U l = 220V 的三相电源上，试求相电压、相电流及线电流。

将所得的结果与上题结果加以比较。

【解】负载三角型联接时，线电压与相电压相等，即：V U U l p 220== 但线电流不等于相电流，当负载对称时，有： p l I I 3=，∴ 相电流：A X R U I Lpp 2210220682202222==+=+=线电流：A I I p l 382233=⨯==由两题结果比较得知：同一负载，以不同的接法接于不同的电源上，但因相电压未变，故相电流也就未变，都能正常工作，只是线电流有所改变，三角型联接时，线电流要大些。

3、（5.4.1） 有一三相异步电动机，其绕组联成三角型，接于线电压U l = 380V 电源上，从电源所取用的功率P 1 = kW ，功率因数 cos ф = ，试求电动机的相电流和线电流。

【解】三相有功功率： ϕcos 31l l I U P = ∴ 线电流： A U P I l l 96.1987.038031043.11cos 331=⨯⨯⨯==ϕ相电流：A I I l p 52.11396.193===4、（5.4.2） 在图示电路中，电源线电压U l = 380V 。

（1）如果图中各相负载的阻抗模都等于10Ω， 是否可以说负载是对称的？（2）试求各相电流，并用电压与电流的相量图 计算中线电流。

如果中线电流选得与图上所示相反， 则结果有何不同？（3）试求三相平均功率P 。

第5章习题答案5.1.1 什么是数字电路？与模拟电路相比，数字电路具有哪些特点？答：处理数字信号并能完成数字运算的电路系统称为数字电路。

特点：采用二进制，结构简单易于集成；可用于数值计算和逻辑运算；抗干扰，精度高；便于长期存储和远程传输，保密性好，通用性强。

5.1.2 为什么在数字电路中通常采用二进制？答：因为二进制数只有0和1两个数码，正好对应于低电平和高电平两种电路状态，这样可以简化电路，增强系统可靠性。

5.1.3 把下列二进制数转换成十进制数。

（1）(11000101)2 = (197)10 （2）(111111011)2 = (507)10 （3）(010001)2 = (17)10 (4）(0.01001)2 = (0.28)10 （5）(0.011010)2 = (0.41)10 （6）(1010.001)2 = (10.125)10 5.1.4 把下列十进制数转换成二进制数。

（1）(12.0625)10 = (1100.0001)2 （2）(127.25)10 = (1111111.01)2 （3）(101)10 = (1100101)2 （4）(673.23)10 = (1010100001.01)2 （5）(1030)10 = (10000000110)2 （6）(2002)10 = (111111010010)25.1.5 把二进制数(110101111.110)2分别转换成十进制数、八进制数和十六进制数。

答：(110101111.110)2 =(431.75)10 =(657.6)8 =(1AF.C)165.1.6 把八进制数(623.77)8分别转换成十进制数、十六进制数和二进制数。

答：(623.77)8 =(403.98)10 =(193.FC)16 =(110010011.111111)25.1.7 把十六进制数(2AC5.D)16分别转换成十进制数、八进制数和二进制数。

电工电子技术基本教程习题解答北京工商大学 计算机与信息工程学院 电工电子基础教研室第5章 集成运算放大器及其应用5-1 负反馈放大电路的开环放大倍数A =2000，反馈电路的反馈系数F =0.007。

求：（1）闭环放大倍数A f =？（2）若A 发生±15%的变化，A f 的相对变化范围为何值？ 解： （1）3133007020*******1..AF A A f =×+=+=（2）%%)(.A dA AF A dA ff 115007020001111±=±××+=⋅+=5-2 图5-11所示反相输入运放电路，若要求OI25u u =，输入电阻，试选配外接电阻R 1、R 2、R F 的阻值。

i 20k r >Ω解：反相输入运放电路r i =R 1，要使，可选 i 20k r >ΩR 1=20~30 k Ω由于O f I 1u Ru R =− 可选ΩΩk ~k )~(R u u R iof 7505003020251=×==按照外接等效电阻R += R –：f 121f f 1///1/R R R R R R R R ⎛⎞==⎜⎟+⎝⎠1 ΩΩk .~.k )~(85282319302025125=+=5-3 如图5-34 所示运算放大器电路，电阻R R 41=。

当输入信号t sin u i ω8=mV 时，试分别计算开关K 断开和闭合时的输出电压u 。

图5-34 题5-3图解：⑴ 开关K 断开时，t sin -u R R Ru i o ω164=+−= mV ⑵ 开关K 闭合时，R u -R u o i 43=，t sin u o ω332−= mV5-4 在图5-35所示的电路中，已知12R R F =，V u i 2−=。

试求输出电压，并说明放大器A1的作用。

ou图5-35题5-4图解：V u R R u R R u i1F o1F o 411=⎟⎟⎠⎞⎜⎜⎝⎛−=⎟⎟⎠⎞⎜⎜⎝⎛−= 运放A1接成电压跟随器，使输入阻抗趋于无限大，以减轻信号源负担。
