第五章挤出成型第一节挤出成型原理和设备

第五章面食品成型机食品成型机械广泛应用于各种面食、糕点和糖果的制作以及颗粒饲料的加工。

其种类繁多、功能各异。

根据成型原理，食品成型主要有如下六种方法：(1)包馅成型如豆包、馅饼；饺子、馄饨和春卷等的制作。

其加工设备有豆包机、饺子机、馅饼机、馄钝机和春卷机等，统称为包馅机械。

(2)挤压成型如膨化食品、某些颗粒状食品以及颗粒饲料等的加工。

所用设备有通心粉机、挤压膨化机、环模式压粒机；平模压粒机等，统称挤压成型机。

(3)卷绕成型如蛋卷和其他卷筒糕点的制作。

其加工设备有卷筒式糕点成型机等。

(4)辊压切割成型如饼干坯料压片，面条、方便面和软料糕点的加工等。

其成型设备有面片辊压机和面条机、软料糕点钢丝切割成型机等。

(5)冲印和辊印成型如饼干和桃酥的加工。

所用设备有冲印式饼干成型机、辊印式饼干成型机和辊切式饼干成型机等。

(6)搓圆成型如面包、馒头和元宵等的制作，其成型设备有面包面团搓圆机、馒头机和元宵机等。

第一节包馅机包馅机械是专门用于生产各种带馅的食品。

包馅食品一般由外皮和内馅组成。

外皮由面粉或米粉与水、油脂、糖及蛋液等揉成的面团压制而成。

内馅有菜、肉糜、豆沙或果酱等。

由于充填的物料不同以及外皮制作和成型的方法各异，包馅机械的种类甚多。

一、包馅原理包馅成型的基本原理和方式通常可分为回转式、灌肠式、注入式、剪切式和折叠式等几种包馅成型方式，其基本工作原理见包馅机成型方式示意图。

1.回转式先将面坯制成凹型，再将馅料放入其中，然后由一对半径逐渐增大的圆盘状回转成型器将其搓制、封口、再成型。

2.灌肠式面坯和馅料分别从双层筒中挤出，达到一定长度时被切断，同时封口成型。

3.注入式馅料由喷管注入挤出的面坯，然后封口、切断。

4.剪切式压延后的面坯从两侧连续供送，进入一对表面有凹穴的辊式成型器，与此同时，先制成球型的馅，也从中间管道掉落在两层面坯之中，然后封口、切断和成型。

5.折叠式根据传动方式，又可分为三种包馅成型方式：第一种是齿轮齿条传动折叠式包馅成型。

5 机头口模的阻力 物料流动时受到阻力，大体上与口模的截面积成反比，与长
度成正比。阻力愈小，挤出量受压力的影响愈大。
精品课件
挤出机的发展
发展方向: 高速、高效、提高自动化水平、 多品种多规格、研制特殊用途 和新型挤出机等方向发展。
精品课件
挤出—拉幅成型，双轴拉伸薄膜 （3）产品形状多样 （4）设备简单，投资少，占地面积小
精ቤተ መጻሕፍቲ ባይዱ课件
2 挤出成型基本过程
（1）塑化：在挤出机内将固体塑料加热并依靠塑料之间 的内摩擦热使其成为粘流态物料。 （2）成型：在挤出机螺杆的旋转推挤作用下，通过具有 一定形状的口模，使粘流态物料成为连续的型材。 （3）定型：用适当的方法，使挤出的连续型材冷却定型 为制品。
根据流动分析，影响挤出机生产能力的是正流、逆流、漏 流，横流对挤出量没有影响 挤出机的生产能力表示为
Qv=Qv,D -Qv,p -精品Q课v件,L
影响挤出机生产率的因素 1.机头压力 当机头压力△p＝0 可获最大挤出量
当机头口模封闭时无挤出量 机头最大压力降
精品课件
2 螺杆转速 机头和螺杆的尺寸一定时，挤出量与螺杆转速 成正比。
作用：将塑化均匀的物料在均化段螺槽和机头回压作用下 进一步搅拌塑化均匀，并定量定压的通过机头口模挤出成 型。一般无压缩作用。
精品课件
4 螺杆的形式 •普通螺杆:
采用等距变深、等深变距、变深变距螺槽 •高效专用螺杆:
L/ DS 大、熔融效率低、塑化混合均匀
精品课件
机头和口模
（1）使粘流态物料从螺旋运动变为平行直线运动，并稳 定地导入口模而成型
精品课件
料筒
作用：输送、塑化、压缩 工作温度：180-290℃ 压力：≤55MPa 设有分段加热和冷却装置 制造材料：耐磨、耐腐蚀、高强度的合金钢等 料筒除了可以用45号钢、40Cr、38CrMoAL外，还可以 用铸钢和球墨铸铁制造。带衬套的加料段可以用优质 铸铁制成。

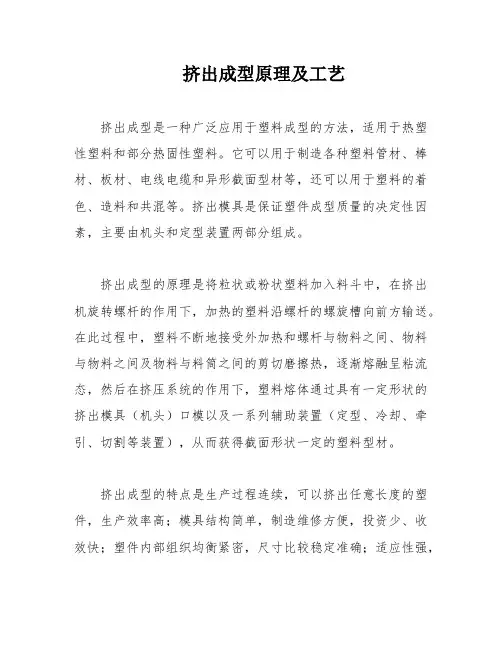

挤出成型原理及工艺挤出成型是一种广泛应用于塑料成型的方法，适用于热塑性塑料和部分热固性塑料。

它可以用于制造各种塑料管材、棒材、板材、电线电缆和异形截面型材等，还可以用于塑料的着色、造料和共混等。

挤出模具是保证塑件成型质量的决定性因素，主要由机头和定型装置两部分组成。

挤出成型的原理是将粒状或粉状塑料加入料斗中，在挤出机旋转螺杆的作用下，加热的塑料沿螺杆的螺旋槽向前方输送。

在此过程中，塑料不断地接受外加热和螺杆与物料之间、物料与物料之间及物料与料筒之间的剪切磨擦热，逐渐熔融呈粘流态，然后在挤压系统的作用下，塑料熔体通过具有一定形状的挤出模具（机头）口模以及一系列辅助装置（定型、冷却、牵引、切割等装置），从而获得截面形状一定的塑料型材。

挤出成型的特点是生产过程连续，可以挤出任意长度的塑件，生产效率高；模具结构简单，制造维修方便，投资少、收效快；塑件内部组织均衡紧密，尺寸比较稳定准确；适应性强，除氟塑料外，所有的热塑性塑料都可采用挤出成型，部分热固性塑料也可采用挤出成型。

热塑性塑料的挤出成型工艺过程可分为三个阶段。

第一阶段是塑料原料的塑化，塑料原料在挤出机的机筒温度和螺杆的旋转压实及混合作用下，由粉准或粒状变成粘流态物质。

第二阶段是成型，粘流态塑料熔体在挤出机螺杆螺旋力的推动作用下，通过具有一定形状的机头口模，得到截面与口模形状一致的连续型材。

第三阶段是定型，通过适当的处理方法，如定径处理、冷却处理等，使已挤出的塑料连续型材固化为塑件。

挤出成型是一种常见的制造塑料制品的方法。

在这个过程中，粒状塑料是主要使用的原料，而粉状塑料则很少使用。

这是因为粉状塑料含有较多的水分，会影响成型的顺利进行，同时也会影响塑件的质量，例如出现气泡、表面灰暗无光、皱纹、流浪等问题。

因此，在成型之前需要进行干燥处理，将原料的水分控制在0.5%以下。

同时，还要尽可能除去塑料中存在的杂质。

在挤出成型过程中，需要将挤出机预热到规定温度后，启动电机带动螺杆旋转输送物料，并向料筒中加入塑料。

准确的制品
专业参考
18
机头是口模与料筒的过渡连接部分，口模是制品 的成型部件，通常机头和口模是一个整体，习惯 上统称为机头。
机头的作用为：口模为具有一定截面形状的通道. 塑料熔体在口模中流动时取得所需形状并被模外 的定型装置和冷却装置冷却硬化而成型.
机头和口模包括过滤网、多孔板、分流器、模芯、 口模、机颈
压缩比
指螺杆加料段第一个螺槽的容积与均化段最后一 个螺槽的容积之比， 表示塑料通过螺杆的全过程 被压缩的程度。
压缩比愈大，塑料受到挤压的作用也就愈大。
专业参考
12
螺槽深度h
h小，产生较高的剪切速率，有利于传 热和塑化，但挤出生产率低；
热敏性塑料(如PVC)宜用深槽螺杆 熔体粘度低和热稳定性较高的塑料(如PA
专业参考
37
熔体在均化段的流动包括四种主要形式：
(1)正流 是物料沿螺槽方向(z方向)向机头的流动， 这是均化段熔体的主流，是拖电流动，它起挤出 物料的作用；
(2)逆流 沿螺槽与正流方内相反(—z方向)的流动， 它是由机头口模、过滤网等对料流的阻碍所引起 的反压流动，它将引起挤出生产能力的损失
正流和逆流的综合称为净流，是汇流和逆流的种速 度的代数和
固体床沿挤出方向逐渐减小。
从上述的熔化实验研究可知：
(1)塑料的整个熔化过程是在螺杆熔融区进行的
(2)沿挤出方向固体床宽度逐渐减小直到为零,其减小部分被熔融所占 有
(3)沿挤出方向固体床厚度逐渐减小直到为零,其减小部分形成熔膜
(4)熔化作用发生在熔膜和固体床的界面上,有一部分发生在固相与熔
池的迁移面.
足够厚、刚度、内壁光滑、有时也刻有沟槽、 有加热装置、冷却装置、温度显示和控制装置， 一般是、电磁震荡控制
