郑州大学:塑料成型工艺学 郑国强(模具方向)——第五章 挤出成型
- 格式:ppt
- 大小:4.80 MB
- 文档页数:90

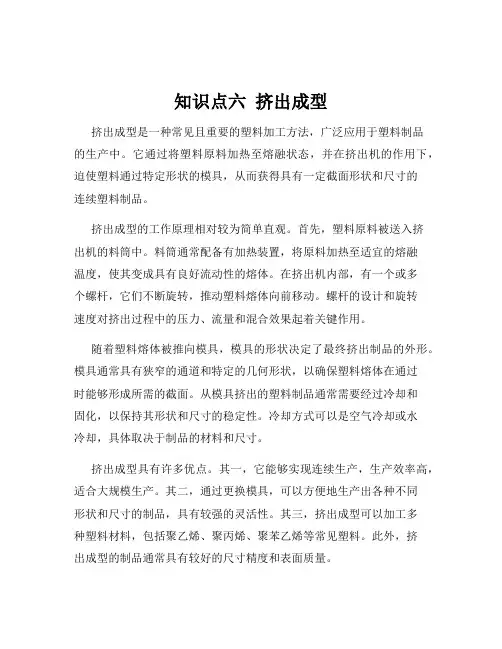

知识点六挤出成型挤出成型是一种常见且重要的塑料加工方法,广泛应用于塑料制品的生产中。
它通过将塑料原料加热至熔融状态,并在挤出机的作用下,迫使塑料通过特定形状的模具,从而获得具有一定截面形状和尺寸的连续塑料制品。
挤出成型的工作原理相对较为简单直观。
首先,塑料原料被送入挤出机的料筒中。
料筒通常配备有加热装置,将原料加热至适宜的熔融温度,使其变成具有良好流动性的熔体。
在挤出机内部,有一个或多个螺杆,它们不断旋转,推动塑料熔体向前移动。
螺杆的设计和旋转速度对挤出过程中的压力、流量和混合效果起着关键作用。
随着塑料熔体被推向模具,模具的形状决定了最终挤出制品的外形。
模具通常具有狭窄的通道和特定的几何形状,以确保塑料熔体在通过时能够形成所需的截面。
从模具挤出的塑料制品通常需要经过冷却和固化,以保持其形状和尺寸的稳定性。
冷却方式可以是空气冷却或水冷却,具体取决于制品的材料和尺寸。
挤出成型具有许多优点。
其一,它能够实现连续生产,生产效率高,适合大规模生产。
其二,通过更换模具,可以方便地生产出各种不同形状和尺寸的制品,具有较强的灵活性。
其三,挤出成型可以加工多种塑料材料,包括聚乙烯、聚丙烯、聚苯乙烯等常见塑料。
此外,挤出成型的制品通常具有较好的尺寸精度和表面质量。
然而,挤出成型也存在一些局限性。
例如,对于一些复杂形状的制品,可能需要进行后续的加工和处理。
在挤出过程中,塑料的分子取向可能会导致制品在某些方向上的性能差异。
而且,挤出成型对原料的性能要求较高,如果原料的质量不稳定,可能会影响制品的质量。
在实际应用中,挤出成型被广泛用于生产各种塑料制品。
比如,管材和管件是挤出成型的常见产品。
无论是用于供水、排水还是输送气体的管材,都可以通过挤出成型来制造。
此外,板材、薄膜、电线电缆的绝缘层等也常常采用挤出成型工艺。
在建筑领域,挤出成型的塑料门窗型材具有良好的隔热性能和耐候性。
在包装行业,挤出成型的塑料薄膜用于食品包装、日用品包装等。

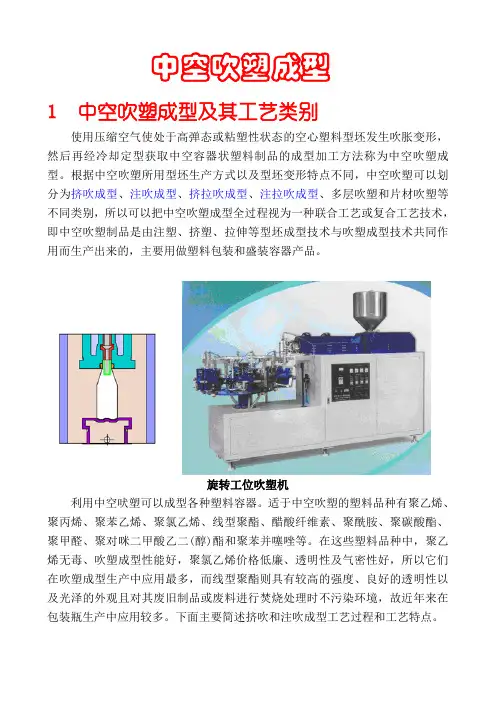

中空吹塑成型1 中空吹塑成型及其工艺类别使用压缩空气使处于高弹态或粘塑性状态的空心塑料型坯发生吹胀变形,然后再经冷却定型获取中空容器状塑料制品的成型加工方法称为中空吹塑成型。
根据中空吹塑所用型坯生产方式以及型坯变形特点不同,中空吹塑可以划分为挤吹成型、注吹成型、挤拉吹成型、注拉吹成型、多层吹塑和片材吹塑等不同类别,所以可以把中空吹塑成型全过程视为一种联合工艺或复合工艺技术,即中空吹塑制品是由注塑、挤塑、拉伸等型坯成型技术与吹塑成型技术共同作用而生产出来的,主要用做塑料包装和盛装容器产品。
旋转工位吹塑机利用中空吠塑可以成型各种塑料容器。
适于中空吹塑的塑料品种有聚乙烯、聚丙烯、聚苯乙烯、聚氯乙烯、线型聚酯、醋酸纤维素、聚酰胺、聚碳酸酯、聚甲醛、聚对咪二甲酸乙二(醇)酯和聚苯并噻唑等。
在这些塑料品种中,聚乙烯无毒、吹塑成型性能好,聚氯乙烯价格低廉、透明性及气密性好,所以它们在吹塑成型生产中应用最多,而线型聚酯则具有较高的强度、良好的透明性以及光泽的外观且对其废旧制品或废料进行焚烧处理时不污染环境,故近年来在包装瓶生产中应用较多。
下面主要简述挤吹和注吹成型工艺过程和工艺特点。
2 中空吹塑成型工艺过程(1) 挤吹成型挤吹成型挤吹时首先利用挤出方法将成型物料挤成管状型坯,并将其引入对开的吹塑模中,待型坯下垂到合格长度时,立即闭合对开的模具,同时夹紧型坯上、下两端(夹紧动作兼起封底和缩口作用),然后利用吹管向型坯内部通入压缩空气,以迫使型坯发生吹胀变形并紧贴模腔表壁成型,最后再经保压和冷却定型后便可排放制品内压缩空气,并开模脱取制品。
挤吹成型设备比较简单,型坯从挤出机头流出后可直接引入吹塑模进行成型,不需要再经二次加热,与下面介绍的注吹成型相比,生产率较高,且挤吹成型时,型坯温度分布均匀、塑料容易变形,不会产生很大的应力,制品可以获得较高的强度。
基于此,挤吹方法在当前吹塑成型生产中应用较多。
但应注意,如果型坯在挤吹过程中需要依靠自重下垂进入吹塑模,则型坯在下垂过程中将会发生壁厚减薄和壁厚不均现象,这将使制品壁厚不易控制。

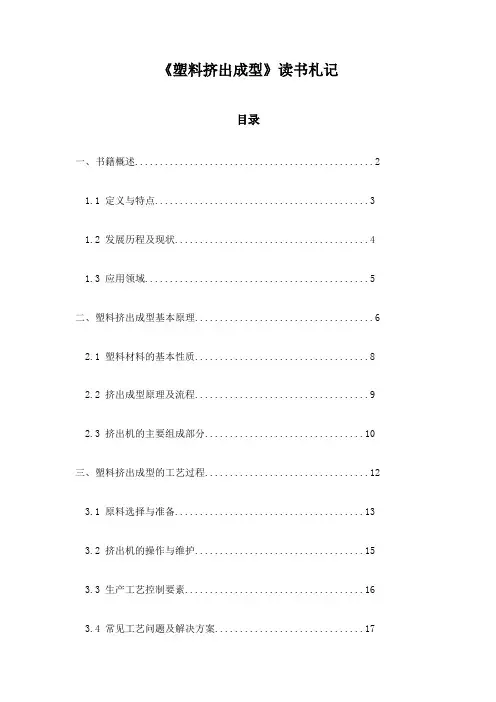

《塑料挤出成型》读书札记目录一、书籍概述 (2)1.1 定义与特点 (3)1.2 发展历程及现状 (4)1.3 应用领域 (5)二、塑料挤出成型基本原理 (6)2.1 塑料材料的基本性质 (8)2.2 挤出成型原理及流程 (9)2.3 挤出机的主要组成部分 (10)三、塑料挤出成型的工艺过程 (12)3.1 原料选择与准备 (13)3.2 挤出机的操作与维护 (15)3.3 生产工艺控制要素 (16)3.4 常见工艺问题及解决方案 (17)四、塑料挤出成型的应用领域 (19)4.1 管道与型材挤出 (20)4.2 板材与薄膜挤出 (21)4.3 异型材挤出 (23)4.4 其他应用领域 (24)五、塑料挤出成型的技术发展与创新 (25)5.1 新型塑料材料的应用 (27)5.2 挤出机的技术进步与创新 (28)5.3 智能化与自动化发展 (29)5.4 环保与可持续发展 (30)六、实践案例分析 (31)6.1 案例分析一 (32)6.2 案例分析二 (33)6.3 案例分析三 (34)七、学习心得与展望 (35)7.1 学习心得 (35)7.2 对塑料挤出成型的展望 (37)一、书籍概述《塑料挤出成型》是一本关于塑料加工领域挤出成型技术的专业书籍。
本书详细介绍了塑料挤出成型的基本原理、工艺过程、设备结构以及操作技巧等方面内容,帮助读者全面了解塑料挤出成型的全过程。
本书既适用于初学者了解塑料挤出成型的基础知识,也适合塑料加工行业的专业人士作为参考资料。
本书首先介绍了塑料挤出成型的基本概念和发展历程,使读者对塑料挤出成型技术有一个初步的认识。
详细阐述了塑料挤出成型的原理,包括塑料的组成、结构与性能,以及挤出成型的基本原理和工艺过程。
还介绍了塑料挤出机及其辅助设备的工作原理、结构特点、选型与使用注意事项。
书中还详细讲解了塑料挤出成型的工艺参数设置与优化,包括温度、压力、速度、物料配比等因素对挤出成型的影响,以及如何根据原料特性和产品要求合理设置工艺参数。

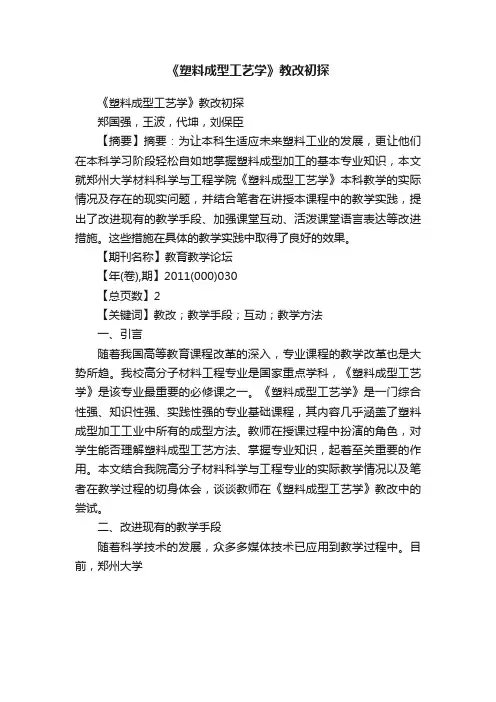

《塑料成型工艺学》教改初探
《塑料成型工艺学》教改初探
郑国强,王波,代坤,刘保臣
【摘要】摘要:为让本科生适应未来塑料工业的发展,更让他们在本科学习阶段轻松自如地掌握塑料成型加工的基本专业知识,本文就郑州大学材料科学与工程学院《塑料成型工艺学》本科教学的实际情况及存在的现实问题,并结合笔者在讲授本课程中的教学实践,提出了改进现有的教学手段、加强课堂互动、活泼课堂语言表达等改进措施。
这些措施在具体的教学实践中取得了良好的效果。
【期刊名称】教育教学论坛
【年(卷),期】2011(000)030
【总页数】2
【关键词】教改;教学手段;互动;教学方法
一、引言
随着我国高等教育课程改革的深入,专业课程的教学改革也是大势所趋。
我校高分子材料工程专业是国家重点学科,《塑料成型工艺学》是该专业最重要的必修课之一。
《塑料成型工艺学》是一门综合性强、知识性强、实践性强的专业基础课程,其内容几乎涵盖了塑料成型加工工业中所有的成型方法。
教师在授课过程中扮演的角色,对学生能否理解塑料成型工艺方法、掌握专业知识,起着至关重要的作用。
本文结合我院高分子材料科学与工程专业的实际教学情况以及笔者在教学过程的切身体会,谈谈教师在《塑料成型工艺学》教改中的尝试。
二、改进现有的教学手段
随着科学技术的发展,众多多媒体技术已应用到教学过程中。
目前,郑州大学。

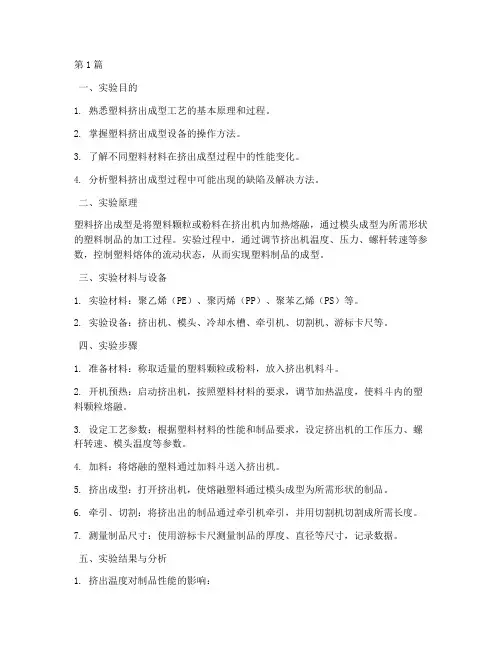

第1篇一、实验目的1. 熟悉塑料挤出成型工艺的基本原理和过程。
2. 掌握塑料挤出成型设备的操作方法。
3. 了解不同塑料材料在挤出成型过程中的性能变化。
4. 分析塑料挤出成型过程中可能出现的缺陷及解决方法。
二、实验原理塑料挤出成型是将塑料颗粒或粉料在挤出机内加热熔融,通过模头成型为所需形状的塑料制品的加工过程。
实验过程中,通过调节挤出机温度、压力、螺杆转速等参数,控制塑料熔体的流动状态,从而实现塑料制品的成型。
三、实验材料与设备1. 实验材料:聚乙烯(PE)、聚丙烯(PP)、聚苯乙烯(PS)等。
2. 实验设备:挤出机、模头、冷却水槽、牵引机、切割机、游标卡尺等。
四、实验步骤1. 准备材料:称取适量的塑料颗粒或粉料,放入挤出机料斗。
2. 开机预热:启动挤出机,按照塑料材料的要求,调节加热温度,使料斗内的塑料颗粒熔融。
3. 设定工艺参数:根据塑料材料的性能和制品要求,设定挤出机的工作压力、螺杆转速、模头温度等参数。
4. 加料:将熔融的塑料通过加料斗送入挤出机。
5. 挤出成型:打开挤出机,使熔融塑料通过模头成型为所需形状的制品。
6. 牵引、切割:将挤出出的制品通过牵引机牵引,并用切割机切割成所需长度。
7. 测量制品尺寸:使用游标卡尺测量制品的厚度、直径等尺寸,记录数据。
五、实验结果与分析1. 挤出温度对制品性能的影响:- 当挤出温度过低时,塑料熔体流动性差,制品表面易出现气泡、裂纹等缺陷。
- 当挤出温度过高时,塑料熔体流动性好,但易出现制品收缩、翘曲等缺陷。
2. 挤出压力对制品性能的影响:- 当挤出压力过低时,制品易出现熔体破裂、厚薄不均等缺陷。
- 当挤出压力过高时,制品易出现内应力、变形等缺陷。
3. 螺杆转速对制品性能的影响:- 当螺杆转速过低时,塑料熔体在挤出机内的停留时间过长,易出现制品色泽不均、表面粗糙等缺陷。
- 当螺杆转速过高时,制品易出现熔体破裂、厚薄不均等缺陷。
4. 制品尺寸测量:根据实验要求,测量制品的厚度、直径等尺寸,并与理论计算值进行比较,分析实验误差。
《塑料挤出成型》课程标准课程名称:塑料挤出成型课程类型:专业核心类适用专业:高分子材料加工技术课程学分:5.0 总学时:1401课程定位《塑料挤出成型》是本专业与珠三角相关企业共同开发的一门具有工学结合特色的专业核心课程。
通过本课程的学习,使学生掌握与塑料挤出成型岗位(群)相关的职业技术能力,得到社会能力和方法能力的训练,教学过程中培养学生的创新能力和可持续发展能力,为后续的顶岗实习和毕业设计打基础,以便适应高分子材料加工领域技术飞速发展的要求。
2课程目标培养塑料挤出成型加工的原料准备、工艺控制、设备维护、产品质量控制等方面的职业能力,其能力和知识要求达到塑料挤出中(高)级工职业技能鉴定标准的要求。
通过引入最新科研课题引导学生进行设计创新,训练学生通过获取信息、制定计划、做出决定、实施计划、检查控制、评估反馈六步来完成任务的工作方法,使学生养成勤于思考、勇于创新的习惯,从而获得可持续发展能力。
通过项目教学,逐渐提高学生包括责任感、团结协作、交往技巧等社会能力。
2.1能力目标2.1.1能针对不同典型制品,进行挤出成型生产线现场操作与维护;2.1.2生产原料鉴别及挤出产品质量控制能力;2.1.3能针对不同典型制品,进行挤出成型生产线工艺设定和创新优化工艺;2.1.4能针对不同典型制品,进行挤出成型生产线选型配置、工艺设定与故障排除;2.1.5针对具体的工作任务,能采用获取信息、制定计划、做出决定、实施计划、检查控制、评估反馈的工作方法,能够采用看板、甘特图等进行管理项目进程。
2.2知识目标2.2.1掌握挤出机的基本结构和工作原理;2.2.2原料鉴别和挤出产品质量控制;2.2.3掌握不同典型产品的成型模具结构原理和调节方法;2.2.4掌握针对具体典型产品,不同设备配置情况下的生产线工艺设定原理与方法;2.3.I通过小组协同工作模式,锻炼学生的社会能力;2.3.2建立责任感、敬业精神,培养吃苦耐劳、一丝不苟的工作作风;2.3.3体验团队合作的乐趣,学会欣赏别人,与人相处;2.3.4与自己相处、情绪调适的能力;2. 3.5对新技术的敏感能力、项目分解能力、管理能力以及创新能力等。
塑料成型加工实用技术讲座(第五讲) 塑料管材和板材的挤出
成型
高峰;李海梅;申长雨
【期刊名称】《工程塑料应用》
【年(卷),期】2003(31)7
【摘要】从原料、设备、工艺等方面介绍塑料管材和板材挤出成型的基本原理和方法。
重点介绍管材和板材的种类、主要应用领域和范围;挤出设备的组成和特点,管材机头和板材机头的工艺要求和结构特点,冷却定型和定径的方法,列举了几种常见的管材冷却方式,给出了常见塑料管材和板材的参考加工温度。
并对特殊性能和结构的管材挤出和板材挤出进行了简单介绍。
【总页数】6页(P52-57)
【关键词】塑料管材;板材;挤出成型;原料;设备;工艺
【作者】高峰;李海梅;申长雨
【作者单位】郑州大学橡塑模具国家工程研究中心
【正文语种】中文
【中图分类】TQ320.72;TQ320.663
【相关文献】
1.塑料成型加工实用技术讲座(第七讲)塑料异型材的挤出成型 [J], 高峰;李海梅;申长雨
2.塑料成型加工实用技术讲座(第六讲) 塑料管材和板材挤出常见缺陷及对策 [J], 高峰;李海梅;申长雨
3.塑料成型加工实用技术讲座(第十二讲)注射成型中的CAE技术(Ⅲ):应用实例 [J], 李海梅;高峰;申长雨
4.塑料成型加工实用技术讲座(第八讲) 塑料异型材挤出质量控制及常见异常现象分析与对策 [J], 高峰;李海梅;申长雨
5.塑料成型加工实用技术讲座(第四讲) 挤出成型发展现状 [J], 高峰;李海梅;申长雨因版权原因,仅展示原文概要,查看原文内容请购买。
