底板工程技术交底(模板)

第1页二次结构模板技术交底编号xxx工程名称xxx交底日期xxx施工单位xxx单位工程名称xxx交底提要二次结构模板施工技术交底交底内容：一、施工准备（1）构造柱位置已经确定，钢筋办完隐检手续。（2）构造柱、压顶、圈梁、过梁接搓处的松散混凝土和砂浆应剔除，模板内杂物要清理干净。（3）常温时，混凝土浇筑前，砖墙、木模应提前适量浇水湿润，但不得有积水。（4）检查构造柱、圈梁等内部是否清理干净，包括砖墙舌头灰、钢筋上挂的灰浆及柱根部的落地灰。（5）材料要求14mm厚木胶模板、30×80mm方木、Ф48*3.0钢管。二、施工工艺填充墙完成→清理→铺贴双面胶→模板加工→模板安装、加固→浇筑混凝土→拆除模板1）构造柱模板：构造柱模板应位置准确，尺寸正确，砖砌体与模板相交处应贴吹塑板（马牙槎后退60mm）防止漏浆。贴吹塑板前应在墙上弹墨线，靠马牙槎外侧的吹塑板通长设置，吹塑板切割整齐固定规矩。模板用对拉螺栓加固。砌体预留对拉螺栓眼。距地100mm留一道，往上每两皮砌体（500mm）留一道对拉螺栓眼。2)、过梁与圈梁模板：圈梁、压顶模板：圈梁模板支设时，先按图纸要求配好模板，待墙体砌筑到圈梁下口位置，根据电梯梁尺寸，立好圈梁侧模板，用“步步紧”将模板固定在砖墙上，模板与砖墙间夹双面胶，以防漏浆。门窗过梁支设：先按图纸要求配好模板，待墙体砌筑到过梁下口位置，根据墙体支好底板和侧板并符合过梁位置，梁底必须水平，过梁两端压墙大于等于240mm，支撑体系加固到位。第2页3）过梁、圈梁、压顶、构造柱砼砼标号为C25，浇筑砼前，应将接槎浇水湿润，并灌入5cm厚的同配合比水泥砂浆。砼振捣可采用内部振捣棒，但不得敲击墙体，防止破坏墙砌体板。4）模板拆除构造柱浇筑完混凝土后，在保证模板拆除时不损坏混凝土的前提下尽量早拆，模板拆除后及时清理双面胶。注意在清理混凝土边双面胶时要保护好混凝土边角，保证在清理完双面胶后的混凝土线条清晰美观。①模板拆除前应有砼强度报告，砼强度达到要求后方可拆除模板。②侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤。③模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运。三、质量要求（1）模板1、模板及支撑必须具有足够的强度，刚度及稳定性，且安装牢固。2、在涂刷脱模剂时，不得沾污钢筋和混凝土接搓处。3、固定在模板上的预埋件、预留孔和预留洞不应遗漏，且要求安装牢固。4、主次龙骨间距必须符合本交底的要求且安装要求牢固。5、模板接缝必须严密。6、模板的接搓处不得漏浆，在浇筑混凝土前，木胶板要求浇水湿润，但模板内不应积水。7、截面模内尺寸要求准确。8、相邻两模板表面不得有高低差。9、模板的海绵条设置必须符合本交底的要求；严禁贴入模板内；防止打进混凝土中。10、模板的表面必须平整。11、浇筑混凝土前，模板内的杂物必须清理干净。12、模板拆除时不得损伤混凝土表面。（2）构造柱、水平系梁现浇混凝土允许偏差和检验方法项次项目允许偏差（mm）检验方法1构造柱中心线位置10尺量检查2构造柱层间错位83垂直度（每层）8用2米托线板检查4表面平整度5用2米靠尺和楔形尺检查四、应注意的质量问题（1）构造柱处外墙砖挤鼓变形，支模板时应在外墙面采取加固措施。（2）过梁模板外胀：过梁模板支撑没卡紧，支撑不牢固，模板上口拉杆碰坏或没钉牢固。浇筑混凝土时设专人修理模板。第3页（3）混凝土流坠：模板板缝过大，没有用纤维板、木板条等贴牢。五、成品保护(1)浇筑混凝土时，不得污染清水砖墙面。(2)振捣混凝土时，不得碰动钢筋、埋件，防止移位。(3)钢筋有踩弯、移位或脱扣时，及时调整、补好。(4)散落在楼板上的混凝土应及时清理干净。六、安全文明环保施工（1）进入施工现场，必须佩带安全帽及遵守工地的各项管理规定。（2）夜间施工时，要有足够的照明。（3）人工摆放模板时要轻拿轻放，将噪声降到最低限度。（4）钢模板摆放应当排列整齐，与人相对的第一排要高于后面的各排。（5）各种机械必须专人操作，并经常检查其各种保护措施，防止机械伤人。审核人交底人被交底人

木工交底

1. 质量标准

1.0.1 模板表面应平整 ,不翘皮 ,无脱皮.杉木支柱的悄经大于等

于80mm钢管支柱的规格宜用直径48mn和63.5mm模板隔离剂应符合

要求, 严禁采用油性类等影响结构性能和妨碍装饰工程施工的隔离 剂.

1.0.2 模板拼缝应平顺严密，不漏浆，拼缝处应该刨平刨直，拼缝

不大于2mm相连两板高低差不大于2mm表面平整度允许偏差不大于

3mm.

1.0.3 模板安装后的允许偏差如下：①轴线位置5mm②底模上表

面标高士 5mm③截面尺寸-5mm④层高垂直度6mn以内。

1.0.4 配模原则 ：

① 柱模:模板不得出现竖向拼缝.

② 墙模:米用横板，小板宽度不得小于300mm阴阳角部位米用大板.

③ 板模:小板宽度不得小于300mm小板放置中间位置.

④ 门窗洞口周边模板 : 米用大板 , 小板放中间 , 小板宽度不得小于

300mm.

1.0.5 在浇筑混凝土之前 , 应对模板工程进行验收 . 在模板安装和 浇筑混凝土时 , 应对模板及其支撑进行观察和维护 .

1.0.6 模板及其支撑应具有足够的承载力 , 刚度和稳定性 , 能可靠 地承受浇筑混凝土的重量 , 侧压力以及施工荷载 .

1.0.7 后浇带的模板及支架应独立设置 . 2. 施工工艺要点。

施工工艺顺序：模板制作T定位放线T模板安装，加固T模板验 收T模板拆除及保养.

2.1 施工装备

2.1.1 施工前应熟悉图纸 , 掌握图纸的内容、图纸会审、结变、建 变等要求和特点，熟悉各部位截面尺寸、标高梁中心，同时针对有关 施工技术和图纸存在的疑点做好记录， 与施工员或总工程师做好沟通 及对接。

2.1.2 施工材料准备。根据图纸及进度要求，确定模板的周转次 数，计算钢管、方木和模板等材料用量；根据施工现场情况 , 了解施 工设备和模板 , 支柱等材料供应情况 , 提前与项目部联系和沟通。

2.1.3 机械准备。圆盘锯、压刨、手提电锯、手锯等若干。

1 模板工程技术交底

2019年 月 日

工程名称 ****项目

施工单位 ****建设集团有限公司

交底项目 分部工程 地基与基础工程、主体工程

分项工程 模板工程

内容：

一、施工准备

1. 材料及主要机具：

1.1材料：模板，方木、钢管、钢背楞、扣件、穿墙螺栓及pvc套管、脱模剂等。

1.3主要机具：锤子、斧子、打孔电钻、活动扳子、电动扳子、手锯、水平尺、线坠、撬棍等。

2.作业条件：

2.1按工程结构设计图进行模板设计，确保强度、刚度及稳定性。

2.2弹好楼层的墙身线、门窗洞口位置线及标高线。

2.3墙身钢筋绑扎完毕，水电箱盒、预埋件、门窗洞口预埋完毕，检查保护层厚度应满足要求，办完隐蔽工程验收手续。

3、安装模板前应把模板板面清理干净，刷好隔离剂（不允许在模板就位后

刷隔离剂，防止污染钢筋及混凝土接触面，涂刷均匀，不得漏刷）。

二、梁、板、柱模板支架材料选择及搭设方法

1.各层梁、板模板及支架

1.1.各层梁模板及支架(主要采用碗扣式钢管支架)

①梁底及梁侧模板均采用15mm厚红色木夹板。对于梁截面较小的（梁不大于0.21m2)，梁底采用与楼面板用碗扣式钢管支架梁板合支方式进行支顶。梁下龙骨采用木方，横楞采用40mm×60mm木方@300mm设置，纵楞采用2A48钢管支撑；梁侧竖肋采用木方40mm×60mm@300mm，梁侧加固采用定形U形木枋卡，锁φ14螺杆@300mm一道加固，现场根据梁高实际情况锁紧固定。碗扣式钢管支架，由立杆、纵横杆件、碗扣件、可调底座、可调托座、剪刀撑、扫地杆等组成，碗扣式钢管支架的步距为固定规格1600mm，梁下间距为固定规格900mm。

②对于梁截面较大的（梁大于0.21m2的梁），梁底立杆间距1200mm，跨中附加一立杆，即间距为600mm。沿梁长方向可根据梁截面大小按900mm设置，步距跟碗扣式钢管步距一致为1600mm，并与周边碗扣式钢管支架紧密联系成整体。梁下龙骨采用木方，横楞采用40mm×60mm木方@300mm设置，纵楞采用2根2A48钢管支撑；梁侧竖肋采用木方40mm×60mm@300mm，现场根据梁高情况设置梁侧辅助斜撑或对拉螺栓。

技术交底记录

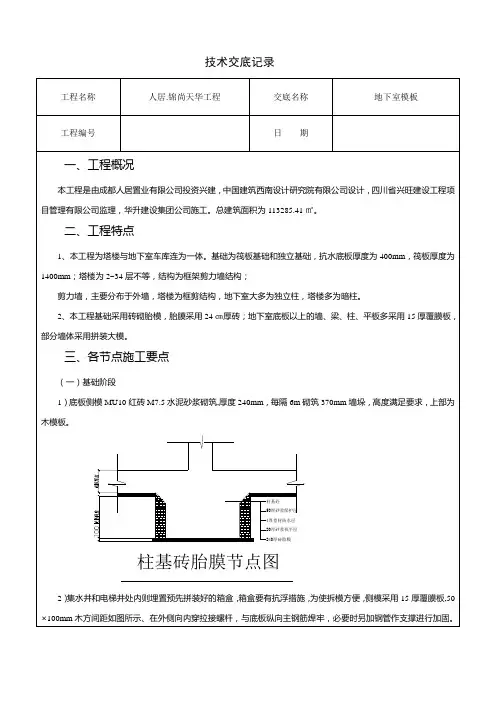

工程名称 人居.锦尚天华工程 交底名称 地下室模板

工程编号 日 期

一、工程概况

本工程是由成都人居置业有限公司投资兴建，中国建筑西南设计研究院有限公司设计，四川省兴旺建设工程项目管理有限公司监理，华升建设集团公司施工。总建筑面积为113285.41㎡。

二、工程特点

1、本工程为塔楼与地下室车库连为一体。基础为筏板基础和独立基础，抗水底板厚度为400mm，筏板厚度为1400mm；塔楼为2~34层不等，结构为框架剪力墙结构；

剪力墙，主要分布于外墙，塔楼为框剪结构，地下室大多为独立柱，塔楼多为暗柱。

2、本工程基础采用砖砌胎模，胎膜采用24㎝厚砖；地下室底板以上的墙、梁、柱、平板多采用15厚覆膜板，部分墙体采用拼装大模。

三、各节点施工要点

（一）基础阶段

1）底板侧模MU10红砖M7.5水泥砂浆砌筑,厚度240mm，每隔6m砌筑370mm墙垛，高度满足要求，上部为木模板。

柱基砖胎膜节点图柱基砼50厚砂浆保护层4厚卷材防水层20厚砂浆找平层240厚砖胎膜

2）集水井和电梯井处内则埋置预先拼装好的箱盒，箱盒要有抗浮措施，为使拆模方便，侧模采用15厚覆膜板,50×100mm木方间距如图所示、在外侧向内穿拉接螺杆，与底板纵向主钢筋焊牢，必要时另加钢管作支撑进行加固。 技术交底记录

工程名称 人居.锦尚天华工程 交底名称 地下室模板

工程编号 日 期

电梯井和集水井节点图电梯井集水井C30砼50mm防水保护层4mm厚SBS卷材防水层20mm厚砂浆找平层240mm厚砖胎膜原卵石层10mm厚C15素砼筏板基础

3）基础剪力墙需设置M14@500对拉止水螺杆，拆模时保留此螺杆，支上部墙体时模板下泛至此螺杆进行加固，以确保墙体的垂直度。

基础剪力墙节点图4厚卷材防水层20厚砂浆找平层100厚C15垫层底板砼支上部模板时利用此螺杆M14对拉止水螺杆 技术交底记录
