含初始缺陷管中管侧向屈曲过程中的动态效应研究

  • 格式：pdf
  • 大小：2.15 MB
  • 文档页数：9

第52卷 第4期 2019年4月 天津大学学报(自然科学与工程技术版) Journal of Tianjin University(Science and Technology) Vol. 52 No. 4

Apr. 2019

收稿日期：2018-05-20；修回日期：2018-09-10. 作者简介：张泽超（1988— ），男，博士研究生，zhanghuifine@126.com. 通信作者：刘红波，hb_liu2008@163.com. 基金项目：国家重点基础研究发展计划资助项目(2014CB046801). Supported by the National Basic Research Program of China(No.2014CB046801).

DOI:10.11784/tdxbz201805041 含初始缺陷管中管侧向屈曲过程中的动态效应研究 张泽超1，陈志华1, 2，刘红波1, 2，王 哲1，刘凯月1 (1. 天津大学建筑工程学院，天津 300072；2. 天津大学水利工程仿真与安全国家重点实验室，天津 300072)

摘 要：随着海洋油气开采深度的逐渐增加，深海石油管道在高温高压运输过程中会存在整体热屈曲现象，而热屈曲的过程中可能会存在动力效应．管中管广泛应用于深海油气输送结构，但是相关整体屈曲试验及动力效应研究很少．本文以初始缺陷波长及幅值作为变参数，对含有初始缺陷的双层管道的试验方法进行了详细介绍，并通过3组试验，对整体热屈曲试验过程中产生的动力效应现象及原因进行了分析，发现初始缺陷波长对整体屈曲过程中的动态效应起到关键作用．基于此，采用ABAQUS隐士动力分析方法建立了双层管道整体屈曲有限元分析模型，并与试验结果进行了对比，验证了模型的准确性．进而分析了管道直径大小、初始缺陷长度以及管土作用对管道屈曲过程中动态效应的产生及影响变化规律，发现了各个因素与管道中点屈曲临界力、侧向弹出速度、侧向位移以及整体动能之间的关系，通过对比分析，找到了径厚比最佳临界点以及缺陷波长与管道长度比值的临界控制点，发现管土作用对整体屈曲动态效应有显著影响，并对产生机理进行了分析，研究成果对深海油气输送双层管道结构的设计及铺设有一定的指导意义． 关键词：海底管道；初始缺陷；整体侧向屈曲；管中管；动态效应 中图分类号：TE832 文献标志码：A 文章编号：0493-2137(2019)04-0404-09

Study of Dynamic Effect on Lateral Buckling of Pipe-in-Pipe System with Initial Imperfections

Zhang Zechao1，Chen Zhihua1, 2，Liu Hongbo1, 2，Wang Zhe1，Liu Kaiyue1 (1. School of Civil Engineering，Tianjin University，Tianjin 300072，China； 2. State Key Laboratory of Hydraulic Engineering Simulation and Safety，Tianjin University，Tianjin 300072，China)

Abstract：With the gradual increase of offshore oil and gas exploitation depth，there will be global thermal buckling in deep sea oil pipelines during high temperature and high pressure transportation，and there may be dynamic effects in the process of thermal buckling of the pipe-in-pipe(PIP)system. PIP systems are widely used in deep-sea oil and gas transmission structures，but the related experiments and dynamic effects on global buckling are seldom studied.Taking the initial imperfection wavelength and amplitude as variable parameters，this paper introduces the experi-mental method of PIP system with initial imperfection in detail. Through three groups of experiments，the phenomena and cause of dynamic effect in the global thermal buckling experiments are analyzed，and the dynamic effect of initial imperfection wavelength which play a key role on the global buckling process is found. Based on this，the ABAQUS hermit dynamic analysis method is used to establish the finite element analysis models of the global buckling of PIP system，and the accuracy of the models are verified by comparing with the experimental results. Then the influence ofpipe diameter，initial imperfection and pipe-soil interaction on the dynamic effect ofpipeline buckling is analyzed. The relationships between each factor and critical buckling force，lateral ejection velocity，lateral displacement and overall kinetic energy of pipeline are found. Through comparative analysis，the critical point of the ratio of diameter to thickness and the critical point of the ratio of imperfection wavelength to pipe length are found. And the result of the 2019年4月 张泽超等：含初始缺陷管中管侧向屈曲过程中的动态效应研究 ·405· pipe-soil interaction has a significant influence on the global buckling dynamic effect and the mechanism is analyzed.At last，the research results have a certain guiding significance for the design and laying of deep-sea oil and gas transmission PIP system. Keywords：subsea pipeline；initial imperfection；lateral global buckling；pipe-in-pipe(PIP)system；dynamic ef-fect

高温高压下管道经常发生整体屈曲，当初始缺陷较小的时候，在管道发生整体屈曲之前通常发生瞬间的大变形，产生较大的应变，当能量释放后结构达到再次平衡，继而达到整体屈曲． 目前，针对管动力效应方面的研究主要集中于单层管道方面，刘润等[1]发现在一定温度下管线的整体

屈曲会由第1种平衡状态跳跃到第2种平衡状态；施若苇[2]对比了管土作用及初始缺陷大小对管道动力

响应的影响；王立忠等[3]得到管道在跳跃失稳发生时的动力响应；车小玉等[4]分析了在静力及动力阻尼条

件下管道屈曲临界力的不同；Wang等[5]对单层管道

整体屈曲动态效应进行了系统的研究；Erkmen等[6]

建立了多尺度单层管道模型，得到了管道发生动态效应时的椭圆化现象；Lopes等[7]研究了在柔性管下运

输带有谐振波的水流对管道的动力效应． 在深海油气开采领域中，为了适应深海高温高压工作条件，同时满足管道保温要求，PIP管道系统得到了广泛的应用．PIP系统由两根同心管道组装而成，在内外管道之间采用对中环支撑，确保内外管道相对位置固定，内外管形成的环形空间内填充不具备结构性能的保温材料．PIP系统的优势在于可以满足苛刻的绝热要求，当内管发生破裂时，外管可以成为系统的第2道防线，提高管道整体安全系数． 但是，目前针对管中管的动力效应研究极少见，对管中管的研究目前主要针对带初始缺陷管道水平屈曲及主动控制方面．Vaz等[8]基于单根梁微分控制

方程，建立了非协调型管中管系统水平整体屈曲的微分控制方程，分析结果表明，管中管系统的整体屈曲形态与内外管的刚度、对中器的间距有很大关系；赵天奉[9]针对两处管中管系统实际工程，利用有限元技

术分析了协调型和非协调型管中管的水平以及垂向整体屈曲性能，对于协调型(文中称为柔性连接管道)管中管系统，多发生由内管屈曲引发的整体屈曲，若对中器间距过大，则内管发生的低阶限制性屈曲将向高阶模态跃迁，从而危害管道安全；Goplen等[10]指

出，分析和应用多层管道的重点就在于将其作为一个系统而不是作为相连的两个管道． 深海管中管在运营过程中，由于受到包括输送高压、深海压强、石油高温等各种极端荷载的作用，会

存在管道整体热屈曲现象，而管道的整体屈曲发生过程中可能会伴随着动力效应的产生．管中管结构的内外管轴向力的合力代表了管中管系统的稳定性. 随着内管温度逐渐增加，内管压力逐渐增大，而外管则承受拉力且随着温度增加拉力逐渐增加．内外管合力随着温度增加逐渐增加，达到极限屈曲轴力后便不再增加，说明结构发生屈曲，屈曲时的温度与初始温度之差称为管道发生屈曲的临界温差．基于有初始缺陷的管中管在整体热屈曲试验过程中产生的动力效应现象，本文分析了管道径厚比、初始缺陷长度以及管土作用对管道屈曲过程中动态效应的产生机理及作用变化规律，发现了各个因素与管道中点屈曲

合集下载

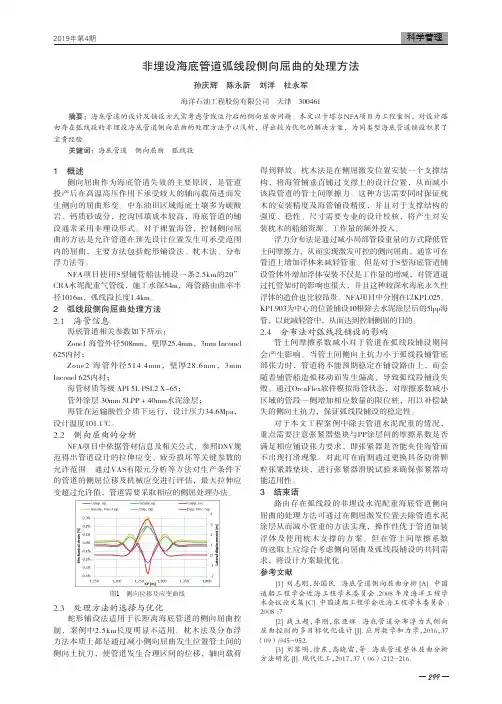

非埋设海底管道弧线段侧向屈曲的处理方法
