孔板流量计的布置规定

孔板流量计操作注意事项孔板流量计常见问题解决方法孔板流量计是测量流量的差压发生装置，搭配各种差压计或差压变送器可测量管道中各种流体的流量。

孔板流量计节流装置包括环室孔板，喷嘴等。

孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

孔板流量计操作注意点：（1）节流件前后的直管段必需是直的，不得有肉眼可见的弯曲。

（2）安装节流件用得直管段应当是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。

（3）为保证流体的流动在节流件前1D出形成充分进展的紊流速度分布，而且使这种分布成均匀的轴对称形1、每一路的使用1.1安装就位后，应确保全部的切屑和残渣均已清除，系统已经吹洗、试压、气流进入并升压至流量计入口阀。

1.2打开孔板流量计上游旁通小球阀1.3缓慢打开孔板流量计上游旁通小截止阀，气体缓慢充入直到孔板流量计下游电动强制密封球阀前。

注意：压力猛烈震荡或过快的高速加压会损坏孔板流量计。

为了保护气体孔板流量计，加到孔板流量计上的压力上升不能超过35kPa/s。

如现场不能测量压力变化，则监视孔板流量计流量不能超限。

1.4关闭旁通小球阀和截止阀。

1.5转动手轮打开入口强制密封阀。

1.6缓慢打开孔板流量计下游电动强制密封球阀（至少持续1分钟），**使用电动执行机构上的手动开关，确定要当心，不要使孔板流量计超速运转。

1.7按1.2—1.6步骤操作，整个系统充压完毕，天然气开始被计量。

2、在线比对气体孔板流量计（工作路和主路进行比对）2.1确保主路的入口和出口阀门是关闭的。

2.2依照“1每一路的使用”中的步骤 1.2,1.3,1.4,给主路充压。

2.3关闭工作路出口电动强制密封球阀，缓慢打开比对管路的强制密封球阀，缓慢打开主路出口电动强制密封球阀。

2.4气体依次通过工作路和主路。

两台孔板流量计可以相互比对，来检查是否有大的偏差。

2.5当比对结束后，关闭比对管路上和主路上的两个强制密封球阀，打开工作管路的出口球阀。

LGQ-6 LGQ-16 LGE-10 LGE-16 LGE-25
公称直径 Dg(mm) 50-400 50-400 50-400 50-400 400-2000 400-2000 400-2000 400-2000 50-750 50-750 50-750 50-750 50-2000 50-2000 50-1000 50-600 10-50 10-50 50-2000 50-1600 50-1600 50-2000 50-1600 50-200 50-200 50-200
LGH-10
20-150
10
四分之一圆 LGH-25
20-150
25
9
弧喷嘴
LGH-40
20-150
40
LGH-64
20-150
64
LGW-6
100-2000
6
10 文丘里管
LGW-16
100-1600
16
LGWP-6
100-2000
6
11 文丘里喷嘴
LGWP-16 100-1600
16
笛形均速管
八、技术规格
序 名称
号 角接环室取
1 压标准孔板 角接单独钻
2 孔取压标准 孔板
法兰取压标 3
准孔板
径距取压标 4
准孔板 5 小口径孔板 6 双重孔板 7 圆缺孔板
锥形入口孔 8
板
型号
LGK-H-10 LGK-H-25 LGK-H-64 LGK-H-100 LKG-E-6 LKG-E-10 LKG-E-16 LKG-E-25 LKG-F-6 LKG-F-25 LKG-F-64 LKG-F-100 LKG-J-6 LKG-J-25 LKG-J-64 LKG-J-100 LGX-25 LGX-64 LGS-10 LGS-16 LGS-25

一体化孔板流量计的常见错误使用分析及操作规程一体化孔板流量计的常见错误使用分析一体化孔板流量计在很多场合都有应用，但是假如使用错误就会带来很多麻烦，今日我就为大家介绍下一体化孔板流量计的常见错误安装方式及安装注意事项。

常见一体化孔板流量计安装错误：1.孔板前后直管段不符合要求：孔板前后直管段的作用就是为了保证管道内流体的流动稳定，但由于工艺管道上常有拐弯、分叉、汇合等阻力件显现，使流体稳定变为扰动，从而导致测量误差。

除去方法是依照前后管道要求，合理设计节流装置的安装位置。

2.孔板上下游面受损或孔板法兰垫片凸出管道内：在运输孔板或施工人员安装孔板过程中，简单造成上下游面受损或法兰垫片凸出管道内，从而导致测量误差。

除去方法是提高施工人员的技术素养和责任心。

施工人员在安装孔板前应认真检查孔板片，若发觉孔板上下游面受损，应适时更换；在安装孔板过程中应避开损坏孔板片；安装法兰垫片时，要使法兰垫片中心线和管道中心线一致。

3.孔板上下游面反装：安装前，应正确辨认管道内介质流向及孔板方向，否则将导致测量值偏低。

这是由于施工人员的马虎所致，除去方法就是在安装孔板时，使孔板上标有“+”的面处在流向的上游侧。

4、不同孔板装错位置：这种情况一般在试车阶段特别简单显现。

在试车阶段，各工艺管道需要多次吹扫，频繁拆装孔板。

若孔板尺寸一样，稍不注意就会显现差错，调换孔板即可恢复正常。

一体化孔板流量计安装前注意事项：1.仪表安装前，工艺管道应进行吹扫，防止管道中滞留的铁磁性物质附着在仪表里，影响仪表的性能，甚至会损坏仪表。

假如不可避开，应在仪表的入口安装磁过滤器。

仪表本身不参加投产前的气扫，以免损坏仪表。

2.仪表在安装到工艺管道之前，应检查其有无损坏。

3.仪表的安装形式分为垂直安装和水平安装，假如是垂直安装形式，应保证仪表的中心垂线与铅垂线夹角小于2°；假如是水平安装，应保证仪表的水平中心线与水平线夹角小于2°。

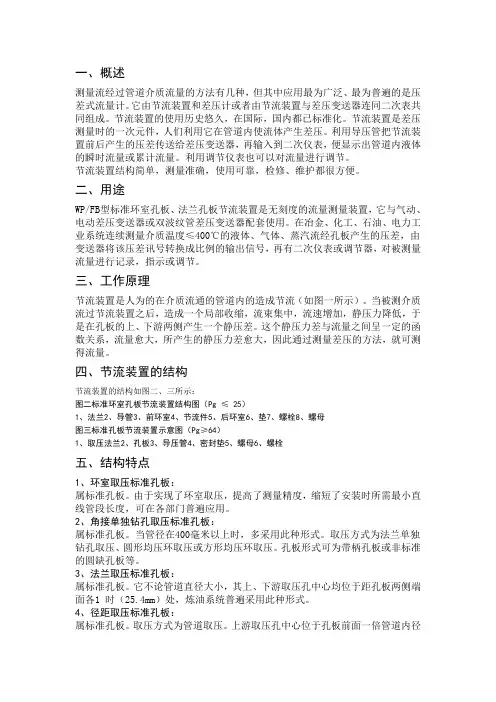

标准孔板流量计的正确安装方法孔板流量计维护和修理保养孔板流量计是节流装置是测量流量的差压感受元件。

搭配差压变送器以及现实、记录、积算和调整仪表，可用来测量、积算和掌控液体、蒸汽和气体的瞬时流量、累积流量。

节流装置具有结构简单、安装便利、使用牢靠、价格低廉、维护和修理便利、选用范围广（标准节装置测量管径可从50mm～1200mm，非标节流装置适用的管径还可以小至6mm，大至3000mm；测量温度可高达555℃；耐压可达42MPa），且标准节流装置还具有无需单独标定等优点，是流量仪表中应用zui广泛、zui成熟的一种产品，因此广泛应用于电力、化工、冶金、石油、轻纺、军工等领域。

节流装置由节流件、取压装置（包括取压口、引压管和阀门等）、配套法兰构成，有时也包括符合标准的前、后直管段。

标准节流装置有标准孔板、标准喷嘴、标准文丘里管。

标准孔板按取压方式分角接（环室或钻孔）取压、法兰取压、径距取压；标准喷嘴按形式分喷嘴、长径喷嘴；标准文丘里管按形式分文丘里喷嘴、文丘里管（粗铸或机械加工或卷板）。

非标节流装置有小口径孔板、1/4圆孔板、圆孔板、圆缺孔板、偏心孔板、双重孔板、内藏孔板、锥形入口孔板等。

其它形式的节流装置有皮托管、均速管、楔形、锥形等。

使用标准节流装置时，流体的性质和状态必需充分下列条件：（1）流体必需充分管道和节流装置，并连续地流经管道；（2）流体流量不随时间变化或变化特别缓慢；（3）流体流经节流件时不发生相交；（4）流体必需是牛顿流体，即在物理上和热力学上是均匀的、单相的，或者可以认为是单相的，包括混合气体，溶液和分散性粒子小于o．1 m的胶体．在气体中有不大于2％（质量成分）均匀分散的固体微粒，或液体中有不大于5％（体积成分）均匀分散的气泡，也可认为是单相流体,但其密度应取平均密度；（5）流体在流经节流件以前，流束是平行于管道轴线的无旋流。

标准节流装置不适用于动流和临界流的流量测量。

节流装置是人为地在介质流通的管道内造成节流，当被测介质流过节流装置后，造成一个局部收缩，流束集中，流速加添，静压力降低，于是在节流件的上下游两侧产生一个静压力差。
