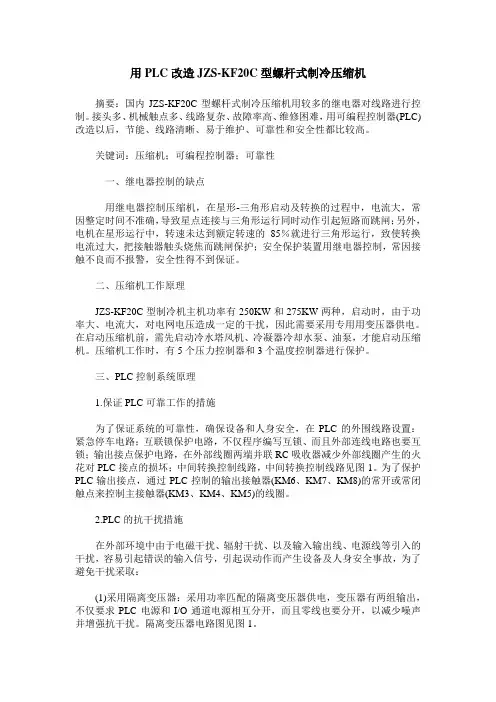

用PLC改造JZS-KF20C型螺杆式制冷压缩机
摘要：国内JZS-KF20C型螺杆式制冷压缩机用较多的继电器对线路进行控制。接头多、机械触点多、线路复杂、故障率高、维修困难，用可编程控制器(PLC)改造以后，节能、线路清晰、易于维护、可靠性和安全性都比较高。
关键词：压缩机；可编程控制器；可靠性
一、继电器控制的缺点
用继电器控制压缩机，在星形-三角形启动及转换的过程中，电流大，常因整定时间不准确，导致星点连接与三角形运行同时动作引起短路而跳闸；另外，电机在星形运行中，转速未达到额定转速的85％就进行三角形运行，致使转换电流过大，把接触器触头烧焦而跳闸保护；安全保护装置用继电器控制，常因接触不良而不报警，安全性得不到保证。
二、压缩机工作原理
JZS-KF20C型制冷机主机功率有250KW和275KW两种，启动时，由于功率大、电流大，对电网电压造成一定的干扰，因此需要采用专用用变压器供电。在启动压缩机前，需先启动冷水塔风机、冷凝器冷却水泵、油泵，才能启动压缩机。压缩机工作时，有5个压力控制器和3个温度控制器进行保护。
三、PLC控制系统原理
1.保证PLC可靠工作的措施
为了保证系统的可靠性，确保设备和人身安全，在PLC的外围线路设置：紧急停车电路；互联锁保护电路，不仅程序编写互锁、而且外部连线电路也要互锁；输出接点保护电路，在外部线圈两端并联RC吸收器减少外部线圈产生的火花对PLC接点的损坏；中间转换控制线路，中间转换控制线路见图1。为了保护PLC输出接点，通过PLC控制的输出接触器(KM6、KM7、KM8)的常开或常闭触点来控制主接触器(KM3、KM4、KM5)的线圈。
2.PLC的抗干扰措施
在外部环境中由于电磁干扰、辐射干扰、以及输入输出线、电源线等引入的干扰，容易引起错误的输入信号，引起误动作而产生设备及人身安全事故，为了避免干扰采取：
(1)采用隔离变压器：采用功率匹配的隔离变压器供电，变压器有两组输出，不仅要求PLC电源和I/O通道电源相互分开，而且零线也要分开，以减少噪声并增强抗干扰。隔离变压器电路图见图1。
