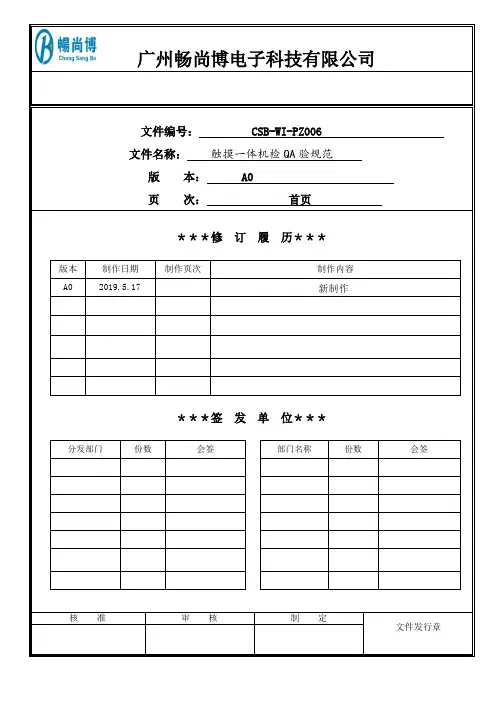

广州畅尚博电子科技有限公司文件编号： CSB-WI-PZ006 文件名称：触摸一体机检QA验规范版本：A0页次：首页＊＊＊修订履历＊＊＊版本制作日期制作页次制作内容A0 2019.5.17 新制作＊＊＊签发单位＊＊＊分发部门份数会签部门名称份数会签核准审核制定文件发行章1.0目的：为检验人员对触摸一体机成品检验时的提供操作指引。
2.0适用范围：适用于本公司所有在岗的检验人员操作。
3.0术语和定义3.1缺陷定义CRT-------严重缺点，指单位产品存在严重的安全问题或潜在的安全隐患。
MAJ-------主要缺点，指单位产品存在严重的外观或功能问题，以致影响到用户的使用。
MIN-------次要缺点，指单位产品存在轻微的外观问题，不影响用户正常使用。
3.2抽样计划根据GB/T2828.1-2003《逐批检查计数抽样程序及抽样表》之“正常检验一次抽样方案”，对于正常生产的产品，采用正常检验单次取样方案Ⅱ允收品质水准为：CRT=0 MAJ=0.65MIN=1.5一般情况下为确保合格的产品出货,采取100%全检。
4.0职责4．1 品质部QA负责检验。
4．2 品质部QE工程师负责不合格原因初步分析。
4．3 外协工厂对不合格问题进行改善及配合执行。
5．0检测项目、具体方法及判定标准5.1外观检测项目与标准：序号检测项目检测方法判定标准备注1 外观检验显示区域：指图象显示面A区：为铝件的正前面B区：为铝件的左右和上下侧面C区：为铝件的底面1.显示区域的杂质、白点、黑点、灰尘、气泡类（D表示直径 L表示长度）：D≤0.1允许≤3，点间距≥50mm；0.1≤D≤0.3 允许≤2个，点间距≥50mm；0.3≤D≤0.5 允许≤1个； D≥0.5不允许。
显示区域划伤：L≦1.0mm 线条间距需≧300mm 不计；1.0＜L＜5.0mm 线条间距需≧300mm接收三条；L≦10mm 接收一条；L≥10mm 不接收。
2. A面不能有可视的划伤、变形、掉漆等。
划伤长度L≦5mm接受1条；长度L≦3mm接受2条两条，线条间距需≧300mm且线条宽度W≦0.1mm；掉漆不良直径Φ≦0.5mm，A面接受1个点；B/C面2个点，且点与点不在同一侧面；a)3. B面同一区域,可视划痕长度L≦10mm接受1条，长度L≦5mm接受2条，线条间距≧300mm,线条宽度W≦0.1mm .4. C面部不允许有变形、大面积有检验条件:在正常工作日光灯管60W,灯管悬挂高度距离被检测产品约100cm—150cm,正常视力眼睛距离检测产品约80cm .感划伤。
有感划痕长度L≦20mm接受1条，长度L≦10mm接受2条，线条间距≧300mm,线条宽度W≦0.1mm；5.灰尘及脏污 A面和B面都不接受有可视的手指印等脏污2板材外观检验目视1、板材表面光滑无划伤变形、凹凸不平。
2、板材要求与制单一致。
3、确认快捷键丝印正确无模糊不清楚，快捷键个数与制单要求一致。
3红外条外观检验目视装机后红外条单边短不能大于0.5MM，红外条不能有缩水、变形等。
4螺丝检验、拐角检查目视1、检查无漏螺丝、螺丝固定良好、无滑丝。
2、护角与铝件平行，无划伤、破损并固定良好不松动，拐角与铝件间隙不大于0.5MM。
5底壳外观检验目视检查后盖有没有划伤、漏螺丝孔、爆裂、缺损、变色等6 按键所有按键是不是能正常使用，有没有破损、掉漆、弹不起来等要求能正常使用，不能有破损、掉漆、弹不起来现象5.2功能检测项目与标准：序号检测项目检测方法判定标准备注1显示效果开关机分别进入红、白、蓝场观察显示效果无明显亮度不均匀度、Mura、距离被检测产100cm—暗点、亮点等缺陷150cm,水平目视。
2 开机时间测试白板与电脑系统连接通电后，10秒内进行触摸操作。
可正常响应，无延迟。
3触摸物识别使用白板配备触摸笔或7cm-10cm不透光物体在触摸屏任意位置点击、画线.能识别到触摸物，并且光标轨迹能跟随触摸手势位置移动。
4 触摸高度测试使用触摸物在距离触摸屏表面任意位置进行不同高度触点和全屏画线。
距离屏玻璃3mm高度内，触摸能正常识别。
触摸物体能够使触摸屏产生操作时，物体距离屏玻璃表面高度为触摸高度。
5校准测试打开白板对应的校准软件，使用触摸物对准“十”字点中心，逐点完成校准。
校准后，触摸物中心与光标点位置偏差不超过2mm。
6精度测试使用触摸物在触摸屏任意操作位置进行触点、画线。
以触摸物体中心计算，画线轨迹与显示轨迹偏差不超过2mm。
7断线测试使用触摸笔在白板操作区域内任意位置画横线、竖线、斜线、曲线、对角线、螺旋线。
具体如下：1.全屏横向左右划线测试Ｘ轴；2.全屏竖向上下划线测试Ｙ轴；3.沿四个边划螺旋线（如图1）；以上各种方式画线，线条轨迹均能跟随手势动作，响应流畅，无断线、跳点、噪点现象图14.左右对角线慢划线（30秒完成）；5.沿四边边缘划直线；6.全屏位置快速划线（如图2）图28边缘效果测试沿四边划直线轨迹连续，无断线、跳点现象。
边缘画线可配合白板软件操作在PC桌面上采取触摸笔滑动框选模式，从白板中心位置向四边边缘进行框选滑动操作。
轨迹连续流畅，无卡顿、断线、跳点现象。
9 多点效果测试两人同时在触摸屏上左右写字（书写内容要最少覆盖3种语言文字），可选用阿拉伯数字、汉字、英文进行书写。
书写过程流畅，无断线、跳点。
书写字体美观，笔画线条平整。
书写内容完整，能各自独立响应，没有相互串扰和丢笔现象。
真双点方案触摸屏各项必须达标10稳定性测试反复重启白板及长时间通电检测。
要求触摸识别正常，无断线，跳点。
响至少重复5次应时间无延迟，卡顿、死机等现象。
11 系统兼容性测试在开机画面先核对客户LOGO是否正确，在Windows7旗舰版Windows10旗舰版和Windows XP32位/64位操作系统下，将触摸屏连接系统，进行触摸操作在此两种系统下，触摸屏均能正常使用，实现以触摸功能。
（两点必须在Windows7旗舰版下才能实现以上触摸功能）后期将要求触摸屏也能适用于linux和安卓系统。
5.3 内置电脑(OPS)的功能检测1. 电源指示灯插上电源线，打开总开关按钮，看按键板上面是不是有灯亮及灯变蓝色标准应该亮红灯2. 校准白板对应的校准软件，使用触摸物对准“十”字点中心，逐点完成校准。
