COOLMAY触摸屏PLC一体机编程手册(2014年10月版)

第二代触摸屏plc一体机操作步骤第二代触摸屏plc一体机的用户说明书发展越来越迅速，市场空间越来越大。

教育行业需求一日比一日多，商业连锁店也大量上此产品，企业会议再也不用投影，而是转型到触摸一体机，政务部门都在争先恐后的上触摸一体机互动广告机。

那么第二代触摸屏plc一体机为什么这样受众人追捧？而这个行业的领袖商、触派电子，又为什么也是很多人选购触摸一体机的对象。

那么今天我们从第二代触摸一体机构建的触摸屏说起。

第二代触摸屏plc一体机核心组成部分是触摸屏。

那么在说触摸一体机组成的触摸屏之前，我重点在解说下四种触摸屏。

触摸屏分四种性质的，是根据它们的物理原理而得的。

红外触摸屏技术特点不做过多的解释。

主要谈它的应用。

红外触摸屏不受环境影响。

不怕污渍，不怕水，不怕长时间点击，不怕风。

而且4四种触摸屏种，只要红外触摸屏才能做大尺寸的。

什么叫大尺寸，这里我定义为32寸以上的。

只有红外触摸屏才能做32寸以上的，现在市面上红外触摸屏能做到200寸甚至以上。

而且它还有一个特点，然后物体都可以触摸，他是靠红外灯光发色红外线技术产生触摸的。

只要是物体在上面触摸，就是将亮变暗。

只要里面灯管不坏，就一直能精准触摸。

寿命至少在6000万次点击。

品牌行业领袖用红外触摸屏行业最顶级的技术厂家。

（触派）可以精准定位触摸，不受环境影响。

可以做到4点，6点，8点，32点等等以上。

这里还普及下多点。

特别提醒多点是在win7 系统，软件商自行开发的软件下，才能看出多点效果。

如果在系统下面其实只是替代一个鼠标作用。

最多在画图软件下，才能看出多少点。

如果说8点，就8个手指同时画。

看线画的流畅不流畅，有没有跳动。

如果画线流畅，不跳动，那么这个触摸屏就2014年中考冲刺综合复习指导北京地区试题广东地区试题江苏地区试题很好。

电容触摸屏直接被大尺寸触摸一体机淘汰掉？为什么行业领导品牌触派电子不采用电容屏？因为电容屏，它的原理是根据电流强弱原理进行触摸的。

OMRONPLCEView触摸屏编程使用说明书DMP-300F型中小型水电站触摸式机组自动化屏(OMRON PLC +EView 触摸屏)编程使用说明书文件编号：HN/QF.13-0002-004版本号： A发放编号：持册人：长沙华能自控集团目录1.OMRON CJ1M系列PLC介绍 (2)1.1.CPU单元（使用CJ1M-CPU13） (2)1.2.通信单元（使用CJ1W-SCU41） (8)1.3.I/O单元 (8)1.4.模块安装及地址分配 (8)2.OMRON PLC常用编程指令 (9)2.1. 梯形图指令 (9)2.2. 位元（B IT）操纵指令 (9)2.3. 终止指令（END） (10)2.4. 定时器和计数器指令 (10)2.5. 数据移位元元元指令 (10)2.6. 数据传送指令 (11)2.7. 数据比较指令 (12)2.8. 数据转换指令 (13)2.9. BCD码运算指令 (14)2.10. 二进制元运算指令 (16)2.11. 逻辑指令 (17)2.12. 子程序和中断操纵指令 (18)2.13. 串行通信指令（PMCR） (19)3.OMRON PLC程序编辑软件 (19)3.1. CX-P ROGRAMMER中对PLC的初始化设置 (19)3.2. PLC设定 (20)3.3. CX-P ROGRAMMER中对PLC的联机操作 (20)3.4. 程序中各个子程序的用途定义 (21)4.OMRON PLC通信程序编辑软件 (21)4.1. 与PLC通信单元箱地址设定 (22)4.2. 4-2PLC协议编制软件（CX-P ROTOCOL）通信口设定 (22)4.3. PLC协议编制软件使用简单说明 (22)4.4. PLC与单元箱通信协议注意事项： (23)5.EASYVIEW触摸屏程序编辑软件 (23)5.1. 与OMRON PLC连接参数设定 (23)5.2. 一样参数设定（通过“编辑――系统参数的一样页进行设定） (23)5.3. 组件功能说明 (24)5.4. 触摸屏程序的下载 (27)5.5. 触摸屏程序调试 (27)6.水机屏PLC程序资料寄存器分配 (28)6.1. PLC内部时钟存放区(D0～D6) (28)6.2. PLC事故资料中转区（D10～D19） (28)6.3. 发生的水机操作、故障、事故报警个数存放区（D20）： (28)6.4. 水机状态（遥信量）存放区（D21～D30）： (28)6.5. PLC事故存放区：（D4000～D5999）共存放200条事故资料 (29)6.6. PLC与单元箱通信辅助中间寄存器: (29)6.7. PLC与单元通信中断判定辅助寄存器: (29)6.8. PLC与HMI(触摸屏)间固定使用寄存器: (29)6.9. 触摸屏及后台操作定义（无专门要求） (31)7.触摸屏模拟量显示设定 (31)8.OMRON PLC通信协议 (33)8.1. PLC使用 (33)8.2. 对时使用 (34)8.3. 单元箱使用 (34)8.4. PLC通信协议接线图 (37)1.OMRON CJ1M系列PLC介绍当前水机自动化屏大多使用OMRON CJ1M系列PLC，这种PLC为模块式，而且没有底板。

TouchWin使用手册Human Machine InterfaceTouchWin使用手册●安全注意事项●在设计系统时，请仔细阅读相关手册，同时要非常注意安全。

此外，实习时请特别注意以下几点，正确操作设备。

◎实习注意事项◎注意●请遵照讲师或说明书上的展开实习。

●请不要随意安装实习机的模块，改装接线。

否则会引起故障、误动作、损失、火灾。

●实习机发出异臭/弄音时，请关闭电源开关。

危险●通电时请不要接触端子，以免引起触电。

●请不要打开盖板。

TouchWin使用手册前言PLC（Programmable Logical Controller）通常称为可编程逻辑控制器，是一种以微处理器为基础，综合现代计算机技术、自动控制技术和通信发展起来的一种通用的工业自动控制装置，由于它拥有体积小、功能强、程序设计简单、维护方便等优点，特别是它适应恶劣工业环境的能力和它的高可靠性，使它的应用越来越广泛，已经被称为现代工业的三大支柱（即PLC、机器人和CAD/CAM）之一。

人机界面是在操作人员与机器设备之间作双向沟通的桥梁，用户可以自由的组合文字、按钮、图形、数字等来处理或监控管理及应付随时可能变化信息的多功能显示屏幕。

随着机械设备的飞速发展，以往的操作界面需要熟练的操作员才可以操作，而且操作困难，无法提高工作效率。

但是使用人机界面能够明确指示并告知操作员机器设备目前的状态，使操作变得简单生动，并且减少操作上的失误，即使是新手也可以很轻松地操作整个机器设备。

使用人机界面还可以使机器的配线标准化、简单化，同时也能减少PLC监控器所需的I/O点数，降低生产成本，同时由于面板控制的小型化及高性能，相对地提高了整个设备的附加价值。

TouchWin使用手册目录前言------------------------------------------------------------------------------------------------------4目录-----------------------------------------------------------------------------------------------------5硬件篇--------------------------------------------------------------------------------------------------71 产品概述------------------------------------------------------------------------------------------------------------71-1 功能------------------------------------------------------------------------------------------------------------8 1-2 一般规格------------------------------------------------------------------------------------------------------9 1-3 各部分名称--------------------------------------------------------------------------------------------------112 外形尺寸----------------------------------------------------------------------------------------------------------132-1 TP460-L尺寸-----------------------------------------------------------------------------------------------13 2-2 TP560-L/TP560-T尺寸------------------------------------------------------------------------------------133 安装方法----------------------------------------------------------------------------------------------------------14软件篇-------------------------------------------------------------------------------------------------151 关于作图软件----------------------------------------------------------------------------------------------------151-1 软件的安装-------------------------------------------------------------------------------------------------15 1-2 软件画面的构成-------------------------------------------------------------------------------------------162 入门须知----------------------------------------------------------------------------------------------------------192-1 新建工程----------------------------------------------------------------------------------------------------192-1-1 新建画面或窗口--------------------------------------------------------------------------------------21 2-2 画面或窗口标题的设定----------------------------------------------------------------------------------23 2-3 图形的制作-------------------------------------------------------------------------------------------------262-3-1 画直线、长方形、圆-------------------------------------------------------------------------------262-3-2 画多边形、折线--------------------------------------------------------------------------------------272-3-3 画圆弧--------------------------------------------------------------------------------------------------282-3-4 尺寸的变更--------------------------------------------------------------------------------------------282-3-5 选中对象的移动--------------------------------------------------------------------------------------292-3-6 选中对象的剪切、复制和粘贴-------------------------------------------------------------------30 3部件----------------------------------------------------------------------------------------------------------------31 3-1 文字串设置-------------------------------------------------------------------------------------------------31 3-2 动态文字串-------------------------------------------------------------------------------------------------33 3-3 指示灯-------------------------------------------------------------------------------------------------------35 3-4 位操作按钮-------------------------------------------------------------------------------------------------37 3-5 指示灯按钮-------------------------------------------------------------------------------------------------39 3-6 画面跳转----------------------------------------------------------------------------------------------------41 3-7 数据显示----------------------------------------------------------------------------------------------------42 3-8 报警数据显示----------------------------------------------------------------------------------------------44 3-9 字符显示----------------------------------------------------------------------------------------------------45 3-10 数据输入---------------------------------------------------------------------------------------------------45 3-11 小键盘------------------------------------------------------------------------------------------------------46 3-12 用户输入---------------------------------------------------------------------------------------------------46 3-13 窗口调用---------------------------------------------------------------------------------------------------47 3-14 垂直棒图---------------------------------------------------------------------------------------------------48 3-15 水平棒图---------------------------------------------------------------------------------------------------50 3-16 动态图片---------------------------------------------------------------------------------------------------524 系统参数----------------------------------------------------------------------------------------------------------544-1 系统设置----------------------------------------------------------------------------------------------------54TouchWin使用手册4-1-1 启动画面和背景设定-------------------------------------------------------------------------------54 4-1-2 口令设置-----------------------------------------------------------------------------------------------54 4-1-3 屏幕保护-----------------------------------------------------------------------------------------------54 4-2 交互控制----------------------------------------------------------------------------------------------------55 4-3 PLC类型选择-----------------------------------------------------------------------------------------------55 5 保存与下载-------------------------------------------------------------------------------------------------------565-1 保存工程----------------------------------------------------------------------------------------------------56 5-2 下载----------------------------------------------------------------------------------------------------------57 6 特殊功能----------------------------------------------------------------------------------------------------------58应用篇-------------------------------------------------------------------------------------------------591 TP系列操作方法------------------------------------------------------------------------------------------------591-1 TP系列连机通讯-------------------------------------------------------------------------------------------59 1-2 TP系列触摸屏口令----------------------------------------------------------------------------------------59 附录----------------------------------------------------------------------------------------------------62 1 PLC连接方法--------------------------------------------------------------------------------------------------621-1 信捷FC系列-----------------------------------------------------------------------------------------------62 1-2 三菱FX系列-----------------------------------------------------------------------------------------------64 1-3 西门子S7-200系列---------------------------------------------------------------------------------------67 1-4 欧姆龙C系列----------------------------------------------------------------------------------------------68 1-5 光洋S系列-------------------------------------------------------------------------------------------------70 1-6 台达DVP系列---------------------------------------------------------------------------------------------73 1-7 LG Master-k系列PLC------------------------------------------------------------------------------------75 1-8 松下FP系列PLC-----------------------------------------------------------------------------------------77 1-9 施耐德PLC-------------------------------------------------------------------------------------------------80TouchWin 使用手册硬件篇1 产品概述TP 系列触摸屏工业显示器是代替控制面板和键盘的又一新突破，是机器的又一新面孔。

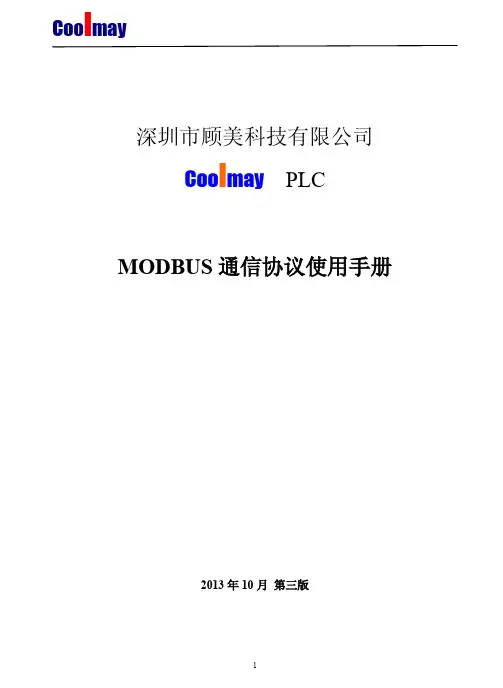

深圳市顾美科技有限公司Coo l may PLC MODBUS通信协议使用手册2013年10月第三版Coolmay PLC的Modbus通信使用手册一概述Modbus通信协议作为标准的工业通信协议已经被广泛地应用在各个领域，Coolmay PLC 的RS485通信接口支持这种通信协议，使PLC能方便地与具有Modbus通信协议的设备进行通信，例如变频器、温湿度模块、组态网络、各种传感器等。

Modbus通信协议分为两种串行通信模式，A SCII和RTU通信模式。

在配置每台PLC时，用户须选择通信模式以及RS485串行口的通信参数。

(波特率，奇偶校验等)，在Modbus总线上的所有设备应具有相同的通信模式和串行通信参数。

使用Modbus通信，必须在梯形图中对每台PLC的相关特殊元件进行设置。

D8120通信参数选择寄存器：b15b14b13b12b11b10b9b8b7b6b5b4b3b2b1b0b0数据长度0:7位1:8位b2b1奇偶性00:None无01:Odd奇11:Even偶b3停止位0:1位1:2位b7b6b5b4波特率0100:600bps0111:4800bps 0101:1200bps1000:9600bps 0110:2400bps1001:19200bpsb8与Modbus无关b9与Modbus无关b11b10与Modbus无关b12与Modbus无关b13Modbus通信模式0:RTU1:ASCIIb14启动通信协议0:使用编程口协议或按RS指令通信1:使用Modbus协议通信b15PLC主从机选择0:从机1:主机D8121从机站号寄存器：范围1-247。

当PLC作为Modbus通信从机时，必须有一个站号，在梯形图里对D8121进行设定。

D8126发送前的延时寄存器：范围0-1000，单位ms。

让接收设备有个准备时间，可以适当选择5-20ms。

二、当PLC为主机时当PLC作为主机时,只支持MODBUS的以下功能:03号功能：读取保持寄存器在一个或多个保持寄存器中取得当前的二进制值范围1-32个04号功能：在一个或多个输入寄存器中取得当前的二进制值，范围1-32个06号功能：把具体二进值装入一个保持寄存器(写寄存器)，范围1个16号功能：预置多寄存器把具体的二进制值装入一串连续的保持寄存器(写多个寄存器)，范围1-32个读取从机数据指令示例：RD3A K1H0D0RD3A原来是模拟量模块读取指令，原指令功能不能使用。

感谢您购买 C oolmay QM3G 系列一体机。

本手册主要说明该系列触摸屏PLC一体机的产品特性、一般规格和接线方法。

详细PLC编程请参见《Coolmay QM3G 系列一体机编程手册》；触摸屏部分参见《Coolmay TP 系列人机界面使用手册》。

产品信息1公司产品系列 : 系列2HMI类型 43: 4.3寸 50: 5寸 70/70H D /70K : 7寸 100: 10寸3输入输出点数 16: 8入8出 24: 12入12出 38: 20入18出 44: 24入20出 60: 30入30出等4模块分类 M: 通用控制器主模块5开关量输出类型 R: 继电器输出类型； T: 晶体管(MOS 管)输出类型； RT: 混合输出6模拟量输入点数 43/50可选4路，70/HD 可选12路，70K /100可选16路 7模拟量输出点数 43/50可选2路，70/70HD /70K /100可选8路8模拟量输入类型 E : E 型热电偶K PT ：PT100 PT1000：PT1000 NTC :热敏电阻(10K /50K /100K ) A0: 0-20mA电流 A4: 4-20mA电流 V5: 0-5V电压 V: 0-10V电压 V5_:-5V ~5V 电压 V _:-10~10V 电压【仅7寸和10寸的可选负电压输入】 9模拟量输出类型 A0: 0-20mA 电流 A4: 4-20mA 电流 V5: 0-5V 电压 V : 0-10V 电压 V5_:-5V ~5V 电压 V _:-10~10V 电压【仅7寸和10寸的可选负电压输出，且占用两路DA 】10. C1表示单相高速计数，C2表示AB 相计数，C3表示ABZ 相计数；11P 表示高速脉冲；P表示高速脉冲；12选装通讯口 参见【表一：基本参数】. . . . . . . . . . 常规8路，高速计数+高速脉冲总发不能超过480KHz .QM3G QM3G FH FH FH FH FH FH FH FH FH FH FH FH FH FH FH (可定制型/T 型/S 型/J 型，支持负温) 常规单相6路60KHz 或AB (Z )相2路30KHz +AB 相 1 路5KHz010KHz 100KHz Y0-Y3为100KHz ，Y4-Y7为10KHz ； 命名规则QM3G 43FH 图1 安装尺寸图QM3G -100FHQM3G -43FHQM3G -70KFH电气设计参考产品构造RUN :PLC运行指示灯COM PLC与触摸屏 : 通讯上时快闪QM3G -43FH图3图6 -70KFHQM3G 硬件接口安装尺寸机械设计参考输入为ON 输入为OFF 滤波功能高数计数功能有滤波功能，滤波时间在0-60ms范围内可设，默认是10ms开关量继电器输出指标允许最大电流回路电源电压电路绝缘On响应时间机械寿命（无负载）电气寿命（额定负载）2A /点，4A /4点 COM ，5A /8点 COM ，5A /12点 COMDC 30V以下/AC 220V以下继电器机械绝缘约10ms1000万次30万次开关量晶体管(MOS 管)输出指标允许最大电流回路电源电压电路绝缘隔离电压(电源-外部端子)On响应时间高速输出频率MOS 管: 2A /点, 4A /4点 C OM ,5A /12点C OM :MT :0.5A /点,0.8A /4点 C OM , 1.6A /12点 C OMDC24V 光耦绝缘1500VAC高速输出：10μs；其他：0.5ms 模拟量输入指标输入信号响应时间模拟量输入点数精度PT100/PT1000/热电偶/NTC/0-10V/0-5V /-10~10V /-5~5V /0-20mA/4-20mA/1个扫描周期0-16路12位模拟量输出指标输出信号模拟量输出点数精度0-5V/0-10V/0-20mA/4其他按客户要求定制信号等-10~10V /-5~5V /-20mA/0-8路12位外部接口通讯口环境条件工作温度相对湿度储存温度振动频率0°C~50°C5%~95%RH -20°C~70°C10-57Hz，振幅0.035mm; 57Hz-150Hz,加速度4.9m/s ² (X、Y、Z三方向各10次,合计各80分钟)基本参数触摸屏PLC一体机常见型号规格QM3G -43FH /50-16MR FH QM3G FH FH -70K /100-38M R QM3G FH FH --48M R 70K /100开关量模拟量(最大可选)通讯口(可选)高速计数高速脉冲DI DO AD DA 触摸屏PLC 单相AB相ABZ相输出2018242443FH /50FH：MT 为MOS 管输出；70FH /70HD 70KFH /100FH ：MT 时Y0-Y3 为MOS 管输出，Y4-Y35 为晶体管输出；MR 为继电器输出；MRT 为混合输出。

Coolmay PLC、触摸屏及其它模块使用教程下方为教学视频及软件资料链接地址：一、PLC部分1.1、基本参考资料1.1.1、软件：PLC编程软件GX Developer8.52中文版编程软件GX_Works2编程软件GX Developer-8.86Q三菱PLC学习软件FX-TRN-BEG-CUSB转232驱动USB转485驱动1.1.2、文档：(D)CX2N_FX2NC_DX2N(S)系列PLC编程手册V7.41版三菱FX编程手册Coolmay产品选型目录Coolmay系列PLC产品画册顾美产品答疑100问（更新中）三菱-顾美指令对照表PLC抗干扰处理办法1.2、PLC的基本使用1.2.1、顾美PLC特点及优势介绍视频：顾美PLC特点及优势介绍顾美CX2N系列PLC1.2.2、PLC编程软件使用介绍视频：PLC编程软件使用介绍三菱编程软件GX8.52安装讲解1.2.3、PLC硬件结构认识视频：PLC硬件结构认识文档：CX2N(-HM)系列可编程控制器(PLC)用户手册FX2NC系列可编程控制器(PLC)用户手册EX2N系列PLC用户手册2014版DX2N系列PLC用户手册1.2.4、PLC程序下载介绍视频：PLC程序下载介绍1.2.5、PLC输入输出信号接线介绍视频：PLC输入输出信号线接线介绍1.3、PLC的开关量编程1.3.1、PLC内部软元件介绍视频：PLC内部软元件介绍1.3.2、PLC基本编程指令介绍视频：PLC基本编程指令介绍1.3.3、PLC开关量逻辑编程视频：PLC开关量逻辑编程案例：PLC实用案例恒压供水一拖三1.3.4、定时器和计数器使用讲解视频：定时器和计数器使用讲解1.3.5、组合位元件使用视频：组合位元件使用1.3.6、INC、DEC指令使用视频：INC、DEC指令使用1.3.7、加减乘除四则运算视频：加减乘除四则运算1.3.8、PWM脉宽调制说明文档：PWM脉宽调制1.4、高速输入及输出1.4.1、PLC高速计数功能及指令编程文档：COOLMAY系列PLC高速计数/高速脉冲用法指南案例：四路高速脉冲输出例程视频：PLC高速计数功能及指令编程1.4.2、编码器与PLC连接实现高速输入视频：编码器与PLC连接实现高速输入1.4.3、PLC控制步进电机原理认识视频：PLC控制步进电机原理认识1.4.4、PLC、步进电机与驱动器接线方法视频：PLC、步进电机与驱动器接线方法1.4.5、PLSY系统讲解及效果演示视频：PLSY系统讲解及效果演示1.4.6、PLC控制步进电机正反转讲解视频：PLC控制步进电机正反转讲解1.4.7、PLC脉冲输出指令讲解视频：PLC脉冲输出指令讲解1.4.8、PLC定位指令讲解视频：PLC定位指令讲解1.5、模拟量部分1.5.1、模拟量的基本概念视频：模拟量的基本概念1.5.2、模拟量的编程文档：模拟量用法指南视频：模拟量的编程1.5.3、模拟量的案例视频：模拟量的案例案例：模拟量输入输出演示PID输出实例300度1.5.4、PID的应用介绍视频：PID的应用介绍1.5.5、模拟量的修正视频：模拟量的修正1.6、时钟与特殊加密1.6.1、PLC时钟功能应用视频：PLC时钟功能应用1.6.2、PLC特殊加密功能视频：PLC特殊加密功能1.7、通讯部分1.7.1、通讯基础视频：通讯基础1.7.2、通讯协议（RS）视频：通讯协议（RS）1.7.3、通讯协议（MODBUS RTU）文档：MODBUS通信协议使用手册视频：MODBUS协议（PLC带多屏）案例：PLC与变频器通讯案例PLC与电子秤通讯例程PLC MODBUS与台达变频器通信主机例程MODBUS组网例程屏带多PLCPLC做主机带触摸屏从机组态王485讯通TEST组态王6.53和顾美PLC编程口通信的简单例子48点PLC对48点PLC扩展例程80点PLC对80点PLC扩展例程二、触摸屏部分2.1、HMI产品选型及硬件介绍文档：CoolmayHMI触摸屏使用手册视频：HMI产品选型及硬件介绍2.2、HMI软件安装及程序下载软件：触摸屏编辑软件HMI V5.61软件：触摸屏数据库浏览器-可打开历史曲线/列表/报警数据软件：Coolmay组态软件---CoolMayDCS For NET V5.61（软件版本不断更新，请到官网/下载最新版本）文档：触摸屏程序下载方法和下载问题解决办法Win8/Win10系统触摸屏自带驱动安装步骤Win7/Win8/Win10触摸屏下载驱动安装步骤视频：HMI软件安装及程序下载触摸屏程序无法下载问题解决案例：触摸屏打印机例程2.3、HMI元件用法视频：HMI元件用法2.4、HMI寄存器、指示灯、位操作开关的用法视频：HMI寄存器、指示灯、位操作开关的用法2.5、HMI动态图片制作视频：HMI动态图片制作2.6、HMI画面跳转案例：PLC控制触摸屏画面跳转例程视频：HMI画面跳转2.7、HMI用户权限设置视频：HMI用户权限设置2.8、HMI报警设置案例：报警记录表设置方法视频：HMI报警设置2.9、HMI蜂鸣器报警设置案例：蜂鸣器报警视频：HMI蜂鸣器报警设置2.10、HMI配方的设置案例：配方测试视频：HMI配方的设置2.11、HMI实时曲线的讲解案例：实时曲线视频：HMI实时曲线的讲解2.12、HMI历史曲线的制作案例：历史曲线例程视频：HMI历史曲线的制作2.13、HMI历史资料列表设置案例：历史资料列表视频：HMI历史资料列表设置2.14、HMI宏种类的介绍视频：HMI宏种类的介绍2.15、HMI宏应用指令视频：HMI宏应用指令2.16、触摸屏加密（用户权限）设置方法案例：触摸屏用户权限（密码）设置视频：触摸屏加密（用户权限）设置方法2.17、U盘下载触摸屏程序方法视频：U盘下载触摸屏程序方法2.18、触摸屏笔针校准的设置方法文档：校准触摸屏（笔针）步骤视频：触摸屏笔针校准的设置方法2.19、位操作开关、指示灯图片的添加方法视频：位操作开关、指示灯图片的添加方法2.20、触摸屏程序读取步骤文档：触摸屏程序读取设置步骤视频：触摸屏程序读取步骤2.21、触摸屏键盘大小选择视频：触摸屏键盘大小选择2.22、触摸屏人机界面参数选择视频：触摸屏人机界面参数选择2.23、触摸屏选装网口与电脑通讯设置文档：顾美触摸屏网口与电脑通讯设置步骤2.24、触摸屏USB摄像头画面设置文档：顾美触摸屏USB摄像头画面设置步骤2.25、触摸屏自动同步PLC时间案例：触摸屏自动同步PLC时间2.26、触摸屏XY趋势图用法案例：触摸屏XY趋势图2.27、触摸屏接串口扫描枪例程案例：触摸屏接串口扫描枪例程三、顾美配套模块部分3.1、CM-WIFI模块软件：CM-VCOM虚拟串口软件文档：顾美CM-WIFI模块说明书视频：CM-WIFI模块-AP模式设置方法CM-WIFI模块-STA(远程)模式设置方法PLC和触摸屏之间通过CM-WIFI模块连接方式3.2、CM-NET模块软件：CM-NET以太网模块设置软件CM-VCOM虚拟串口软件文档：CM-NET以太网模块说明书视频：CM-NET模块设置方法3.3、CM-GPRS模块软件：CM-GPRS模块设置软件CM-VCOM虚拟串口软件文档：CM-GPRS模块说明书视频：CM-GPRS模块-网络透传模式CM-GPRS模块-短信透传模式案例：CM-GPRS短信透传模式设置3.4、CX-4G模块软件：CX-4G模块设置软件CM-VCOM虚拟串口软件文档：CX-4G模块说明书视频：顾美4G模块视频3.5、CX-WIFI-2NET模块文档：CX-WIFI-2NET模块说明书3.6、CM-RFM模块文档：CM-RFM射频模块说明书视频：CM-RFM射频模块设置3.7、CM放大模块文档：Coolmay放大模块使用手册放大模块规格参数和特点视频：顾美放大模块3.8、电源模块文档：COOLMAY CM/CX系列电源模块用户手册四、其它视频、软件和文档4.1、文本的使用软件：彩色文本软件HMEditer V3.80EX2N-30B/40B、HW-40B文本编辑软件：HW40BEditer.rar 文档：HM-30B彩色文本说明书HW-40B说明书4.2、文本一体机的使用文本软件：COOLMAY_30A文本编辑软件COOLMAY_40A文本编辑软件COOLMAY_50A文本编辑软件文本文档：EX2N-A系列文本编辑软件使用手册PLC文档：EX2N-A系列文本PLC一体机用户手册EX2N-B系列文本PLC一体机用户手册4.3、触摸屏一体机的使用PLC文档：触摸屏PLC一体机编程手册顾美触摸屏PLC一体机用户手册V7.3版4.4、真彩文本一体机的使用文本文档：CM-HM真彩文本一体机彩色文本的8个功能键定义4.5、智能家居案例案例程序：3房2厅例程更多软件、手册下载地址请在顾美科下载更多精彩内容请关注顾美科技微信公众号COOLMAY919注意事项：由于优酷观看教学视频默认为高清，请手动选择超清播放视频下载方式：（1）网页下载：点击下载—下载本视频—选择保存路径和画质（如为超清视频需在优酷客户端播放）（2）客户端下载：。

深圳市顾美科技有限公司PLC和一体机模拟量使用指南2013年10月第一版前言深圳市顾美科技有限公司开发生产的Coo l may系列PLC和PLC一体机将模拟量/温度模块集成在PLC主板上，可以按客户要求定制，大大降低客户的使用和维护成本。

以下就各个系列的PLC和PLC一体机的模拟量的使用分别说明。

PLC和一体机因模拟量的不同可分两类:A类:EX2N-70H,EX2N-40A/50A,DX2NTB类:EX2N-43H,EX2N-30A/30B/40B,EX2N/EX2NS/DX2N/DX2NS/FX2NC以下分别以A类，B类产品分别代替上述产品进行说明。

第一部分模拟量输入A类产品均可选做12路模拟量（温度）输入8路模拟量输出。

B类产品可以中DX2NS/EX2NS PLC,EX2N-40B文本一体机可选做8路模拟量（温度）输入4路模拟量输出；EX2N/DX2N/FX2NC型PLC可选做4路模拟量（温度）输入2路模拟量输出。

1.模拟量输入选型模拟量（温度）输入类型如下表所示，可根据客户需要选做。

表一：模拟量输入类型PLC内部集成的变送器，是上表9种类型中的其中一种或者几种混合，订购时可选择其中一种或多种混合定购。

z温度传感器的选型根据我们产品的特点，给客户提出以下建议：1.尽量选用适合温度量程且量程较小的传感器。

比如一般测温是几十度，最高温不超过120度的，选用NTC10k热敏电阻比选用热电偶精度会更好一些。

测温100多度，最高温不超过200度的，用NTC50k。

2.如果传感器到PLC的线距较长，在PT100和其他传感器都可以用的情况下，建议不要用Pt100.一般来说，NTC类型线损比较小。

3.如果对温度精度要求比较高，热电偶是最后一个选择。

用热电偶一般都需要客户根据实际情况进行修正。

z热电偶的运用为保证测量精度，E和K型热电偶变送器内部具有冷端温度检测传感器，因此被测温度读数不会低于冷端温度。

使用热电偶时，内部已经做冷端处理，测量以冷端（室温）为基准，即最低测量温度为控制箱所处温度。
