如何连接三菱PLC和三菱触摸屏使之可以通信如何连接三菱PLC和三菱触摸屏使之可以通信1、使用三菱FX系列PLC主机侧需要安装通讯扩展板或模块：FX1S，FX1N使用FX1N-232-BD；FX2N使用FX2N-232BD；FX3G使用FX3G-232-BD；FX3U使用FX3U-232BD或者FX3U-232ADP。

使用RS-232扩展通讯口通过232电缆(FX-232CAB-1)连接到触摸屏的RS-232接口，因为GT1575触摸屏只有一个RS-232口和USB口，在没有安装通讯卡的时候，只有232口可以连接。

FX-232CAB-1的制作方法是2接3，3接2，5接5，68短接后连接对面的4。

规定长度上限为15米，但经试验20米也可使用。

2、使用三菱Q系列PLC与GT1575触摸屏连接方法最好的办法是Q系列三菱PLC的CPU通过QC30R2电缆可直接GT1575三菱触摸屏。

也可使用通讯模块QJ71C24N、QJ71C24N-R2，QJ71C24N-R4，需要根据手册制作通讯电缆。

BUS连接是一种高效的通讯方案，需另外购买GT15-QBUS以及相关的连接电缆，比如GT15-QC30B。

超过一定长度时，三菱的方案是使用延长电缆及转接头A9GT-QCNB。

较远距离时可考虑使用GT15-J71E71-100(以太网接口)或GT15-J61BT13(CC-Link接口)，PLC上要安装有以太网模块或CC-Link模块。

3、使用三菱A系列PLC与触摸屏连接方法三菱AnS系列PLC上安装A1SJ71UC24-R2或A1SJ71UC24-R4，然后根据说明书制作电缆，还要对模块的拨码进行相关设置。

同时由于Ans系列PLC接近停产状态，所以与A系列PLC基板连接的GT15-BUS也是很难订到的。

触摸屏与plc通信原理触摸屏与PLC通信原理引言：在现代自动化控制系统中，触摸屏与PLC（可编程逻辑控制器）的通信技术被广泛应用。

触摸屏作为人机界面的重要组成部分，通过与PLC进行通信，实现对自动化设备的监控和控制。

本文将详细介绍触摸屏与PLC通信的原理和实现方式。

一、触摸屏与PLC通信的原理触摸屏与PLC通信的原理可以简单概括为以下几个步骤：1. 确定通信协议：触摸屏与PLC之间的通信需要使用一种协议来进行数据交换。

常见的通信协议有Modbus、Profibus、CANopen等。

在选择通信协议时，需要根据具体应用场景、设备要求和可行性进行权衡和选择。

2. 连接硬件接口：触摸屏和PLC之间需要通过硬件接口进行连接。

常见的连接方式有串口通信、以太网通信等。

通过连接硬件接口，实现触摸屏与PLC之间的数据传输和通信。

3. 配置通信参数：在实现触摸屏与PLC通信之前，需要对触摸屏和PLC进行一些参数配置。

通常需要配置通信协议、通信地址、通信速率等参数，以确保触摸屏和PLC之间能够正常通信。

4. 数据交换与处理：触摸屏与PLC通信的核心是数据交换和处理。

触摸屏将用户的操作指令通过通信协议发送给PLC，PLC接收到指令后进行相应的处理，并将处理结果返回给触摸屏。

触摸屏再根据PLC返回的数据进行界面的更新和显示。

二、触摸屏与PLC通信的实现方式触摸屏与PLC通信的实现方式主要有以下几种：1. 串口通信方式：串口通信是一种常见的触摸屏与PLC通信方式。

触摸屏通过串口与PLC进行连接，通过串口协议进行数据交换。

串口通信方式简单、可靠，适用于小规模系统和近距离通信。

2. 以太网通信方式：以太网通信是一种高速、远距离通信方式。

触摸屏和PLC通过以太网模块进行连接，通过以太网协议进行数据交换。

以太网通信方式适用于大规模系统和分布式控制系统。

3. 无线通信方式：随着无线通信技术的发展，触摸屏与PLC之间也可以通过无线方式进行通信。

触摸屏与PLC通信的完美配合
触摸屏与PLC通信的原理是在现代工控系统中起着至关重要的作用。

触摸屏是人机交互的重要途径，通过它能够增强PLC的控制能力，提高操作效率。

下面我们就来详细了解一下触摸屏与PLC通信的原理。

首先，我们要清楚PLC与触摸屏之间的通信方式。

通常情况下，PLC与触摸屏采用串口通信，也就是通过串口通讯协议来交换数据。

串口通信是一种应用广泛的通信方式，具有传输速度快、稳定性高、可
靠性强等优点。

其次，我们来了解触摸屏和PLC之间的协议。

触摸屏和PLC通信
所使用的协议有很多种，比如MODBUS、OPC、CAN等等。

其中，MODBUS
协议是应用最为广泛的一种协议。

它实现了多种不同的通讯模式，包
括串行通讯、以太网通讯等。

最后，触摸屏和PLC通信时需要注意的问题。

由于触摸屏和PLC
长时间运行且工作环境恶劣，所以使用过程中需要注意防尘、防水、
防静电等问题。

同时，我们要根据实际需求合理设置PLC的命令周期，保证通讯的顺畅性和稳定性。

总之，触摸屏与PLC通信的原理是一个复杂的过程，但是只有通
过深入了解才能更好地发挥它的应用价值。

我们需要根据实际情况进
行选择，选取最合适的通讯方式和协议，保证工控系统的稳定工作。

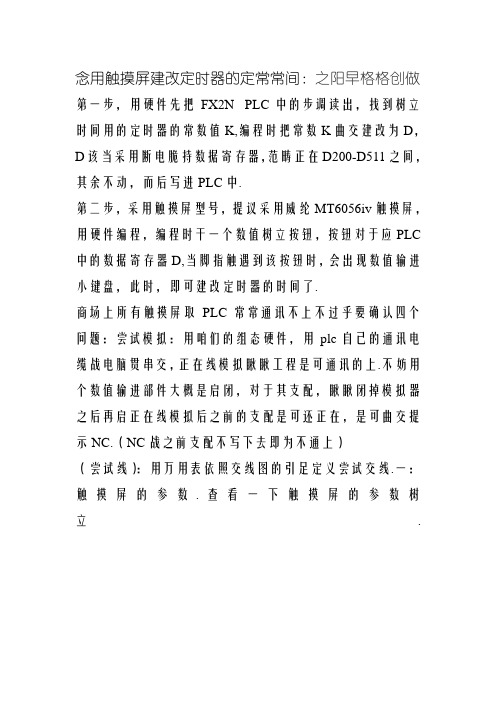

念用触摸屏建改定时器的定常常间：之阳早格格创做第一步，用硬件先把FX2N PLC中的步调读出，找到树立时间用的定时器的常数值K,编程时把常数K曲交建改为D，D该当采用断电脆持数据寄存器，范畴正在D200-D511之间，其余不动，而后写进PLC中.第二步，采用触摸屏型号，提议采用威纶MT6056iv触摸屏，用硬件编程，编程时干一个数值树立按钮，按钮对于应PLC 中的数据寄存器D,当脚指触遇到该按钮时，会出现数值输进小键盘，此时，即可建改定时器的时间了.商场上所有触摸屏取PLC常常通讯不上不过乎要确认四个问题：尝试模拟：用咱们的组态硬件，用plc自己的通讯电缆战电脑贯串交，正在线模拟瞅瞅工程是可通讯的上.不妨用个数值输进部件大概是启闭，对于其支配，瞅瞅闭掉模拟器之后再启正在线模拟后之前的支配是可还正在，是可曲交提示NC.（NC战之前支配不写下去即为不通上）（尝试线）：用万用表依照交线图的引足定义尝试交线.一：触摸屏的参数.查看一下触摸屏的参数树立.那内里有几个参数需要特天注意的1：通疑心的树立－－－－－－－－-一定要确认领会PLC连交触摸屏的COM1心仍旧COM2心2：设备典型－－－－－－－－－－－－－－－－－－那个是最要害的，如果协议出选对于的话，其余便不必道了3：连交办法－－－－－－－－－－－－－－－－－－PLC 跟触摸屏的连线，确认佳事RS485，仍旧RS232C4：交心参数跟PLC站号－－－－－－－－－－－－－－－－一定要跟PLC内里的树立普遍.二：如果参数确认树立佳了，交下去便排查线路的问题.确认RS485,RS232C的干线是可精确，触摸屏取百般PLC交线的干法纷歧样.那个不妨参照维控(plc取触摸屏通疑线交法助闲文档）查看那个是平常排查通疑问题的基原要领.交下去教大家怎么样绕启触摸屏的问题－－－－－－正在线模拟.正在通讯不上的时间，有的客户会预测大概是触摸屏的问题，大概者交心的问题.正在线模拟便是绕启触摸屏，曲交用PLC跟电脑举止连交. 简曲的干法：1:PLC跟电脑要通过RS232举止连交.有的PLC有RS232的交心，有的不，不的不妨通过转交头交到电脑上.2：新建一个简朴的工程.搁二个元器件，一个数值隐现，一个数值输进.天面树立PLC内里的天面.3：工程参数树立一定要跟PLC内里的树立一般.4：面打正在线模拟功能那格式干便不妨很明隐查看PLC能不克不迭跟PC通疑上.如果不妨通疑上便不妨排除PLC圆里的问题，跟参数树立的问题.。

台达触摸屏和多台PLC通讯教程1.硬件准备要实现台达触摸屏和多台PLC的通讯，我们首先需要准备好相关的硬件设备。

通常情况下，我们需要一台台达触摸屏和多台台达PLC，每个PLC都需要一个不同的IP地址。

同时，我们还需要一些相应的连接线，如网线和串口线等。

2.配置PLC的IP地址在开始进行通讯之前，我们需要为每个PLC配置一个不同的IP地址。

首先将PLC逐个连接到计算机上，然后打开PLC的配置软件（如台达编程软件），进入网络配置界面。

在界面中，选择一个空闲的IP地址，并将其配置到PLC中。

3.配置触摸屏的通讯参数4.编写PLC的通讯程序在PLC的编程软件中，我们需要编写相应的通讯程序，以实现与触摸屏的通讯。

通常情况下，我们可以使用PLC的网络通讯指令来实现数据的读写。

在程序中，我们需要指定触摸屏的IP地址和端口号，并设置相应的读写寄存器地址。

5.编写触摸屏的界面程序我们还需要在触摸屏上编写相应的界面程序，以便实时监控和操作PLC的数据。

在界面程序中，我们可以添加一些按钮、显示器等控件，并与PLC的寄存器进行绑定。

通过界面程序，我们可以实现对PLC的数据读写、参数设置等操作。

6.测试通讯功能在所有的配置和编程工作完成后，我们可以进行通讯功能的测试。

首先，将所有的设备连接好，并确保它们处于正确的工作状态。

然后，在触摸屏界面上点击相应的按钮，观察PLC的状态变化。

如果一切正常，我们应该能够从PLC读取数据，并且可以通过触摸屏向PLC发送指令。

总结：通过以上的步骤，我们可以实现台达触摸屏和多台PLC的通讯。

在实际应用中，我们可以通过触摸屏界面实现对多个PLC的数据监控和操作，实现自动化控制系统的集中管理。

当然，在实际的应用中还可能涉及到更多的细节和特殊要求，读者可以根据具体的情况进行相应的调整和改进。

屏与PLC网口通讯现如今，随着科技的不断进步与发展，工业控制系统得到了广泛应用。

而在工业控制系统中，屏与PLC网口通讯是一项至关重要的技术。

本文将就屏与PLC网口通讯进行深入探讨，旨在帮助读者更好地理解和应用该技术。

一、概述屏与PLC网口通讯是指屏与PLC（可编程逻辑控制器）通过网口进行数据交换与通讯的过程。

PLC作为工业控制系统的核心，负责控制和操作各个工业设备，而屏作为人机界面的重要组成部分，负责显示和操作数据。

屏与PLC网口通讯的实现，可以实现用户对系统的远程监控和操控，提高了生产效率和管理水平。

二、屏与PLC网口通讯协议屏与PLC网口通讯采用的协议有多种，如Modbus、OPC、Ethernet/IP等。

其中，Modbus协议是最为常用的一种协议。

Modbus协议是一种以串行通信方式进行数据交换的开放性协议，具有简单、可靠且易于应用的特点。

通过Modbus协议，屏可以与PLC实现快速的数据传输和通讯。

三、屏与PLC网口通讯的实现步骤1. 确定PLC和屏的通信参数：通信参数包括波特率、数据位、停止位等，在屏与PLC网口通讯前，需要确保PLC和屏的通信参数设置一致，以保证正常的通信。

2. 编写通信程序：通信程序是实现屏与PLC网口通讯的核心。

在编写通信程序时，需要根据PLC类型和通讯协议进行相应的设置和编码。

编写通信程序的过程中，需要注意数据传输的格式和方式，确保数据的准确性和稳定性。

3. 进行通信测试：通信程序编写完成后，需要进行通信测试，以验证通信程序的正确性和可靠性。

在通信测试过程中，可以通过屏上的显示结果和PLC的反馈信号进行判断和调试。

四、屏与PLC网口通讯的应用案例屏与PLC网口通讯广泛应用于各个工业领域，如自动化生产线、智能仓储系统、能源管理系统等。

以自动化生产线为例，通过屏与PLC网口通讯，可以实现对生产线各个设备的远程监控和操控。

实时的数据传输和通讯可以帮助运营人员及时了解生产情况，调整和优化生产流程，提高生产效率和产品质量。

plc网口和触摸屏485通讯在现代自动化领域，PLC（可编程逻辑控制器）和触摸屏是常见的设备。

它们分别具备控制和人机交互的功能，通过各种通讯协议互相连接，实现物理设备之间的数据传输和控制操作。

本文将主要探讨PLC网口和触摸屏之间的485通讯。

1. 什么是PLC网口是PLC控制器上的一个接口，通过该接口可以与其他设备进行数据交换和通信。

触摸屏485通讯是指触摸屏通过RS485通信接口与PLC进行数据传输和命令交互。

PLC网口和触摸屏485通讯是实现PLC与触摸屏之间双向数据传输和操作的重要方式。

2. PLC网口和触摸屏485通讯的优势和应用PLC网口和触摸屏485通讯具有以下优势：首先，通过PLC网口和触摸屏485通讯，可以实现远距离传输。

485通讯协议支持点对多点的串行数据传输，可以将PLC和多个触摸屏连接在一起，实现数据的远程传输和访问。

其次，PLC网口和触摸屏485通讯可以实现可靠性高的数据传输。

485通讯协议利用差分信号传输数据，具有抗干扰能力强、传输距离远以及传输速率可调的特点，能够在工业环境中稳定可靠地传输数据。

此外，PLC网口和触摸屏485通讯还可以实现数据实时同步。

PLC可以通过网口实时获取各种传感器和执行器的数据，然后与触摸屏通过485通讯将数据实时传输到触摸屏上，使操作人员可以实时了解设备的状态。

PLC网口和触摸屏485通讯在工业自动化领域有广泛的应用。

例如，在生产线上可以使用PLC网口和触摸屏485通讯来监控各个工位的运行状态，实时获取传感器数据，并通过触摸屏进行参数调整和设备控制。

此外，还可以应用于楼宇自动化、能源管理等领域。

3. PLC网口和触摸屏485通讯的配置和设置PLC网口和触摸屏485通讯需要进行一些配置和设置才能正常通信。

首先，需要配置PLC网口的网络参数，包括IP地址、子网掩码、网关等。

接下来，需要在PLC程序中设置和分配触摸屏的地址和通讯协议。

触摸屏485通讯的配置主要包括串口参数设置和通讯地址设置。

触摸屏是这样与PLC通讯的，原理其实很简单，一看就懂大家好，将近一年多没有写什么文章了，主要一是平时工作很忙，二是近一段时间一直在学习一些新的东西，然后自己又自学建了一个网站，这些都占用了我大量的时间。

至于是什么新的知识，有兴趣的朋友可以去我的个人网站去看看，网址就在下面的图片上，以后网站上除了新的知识以外，也会发表一些工控类的文章。

好了，先啰嗦这么多，下面正式开始今天的主题。

我们在以PLC为核心的实际控制项目中，绝大多数情况都离不开触摸屏或上位机的配合，因为我们使用PLC做控制，主要的是处理一些模拟量，这些模拟量就是我们要监控的，设备上的压力，温度，流量等这些数值，然后通过这些检测到的数值，再根据一些条件控制设备上的电动阀，风机，水泵等。

但这些数值我们直接从PLC上是看不到的，想要看到这些数值，就要使用触摸屏或工控机（其实就是电脑）。

首先需要说明一点，这篇文章只是阐述触摸屏的大致的工作原理和流程，不是一步一步教你怎么使用触摸屏（以后会写实际操作的文章），我认为在使用和操作触摸屏以前，明白它的原理和工作流程更重要。

如下面的图1，当我们把触摸屏和PLC连接起来以后，在触摸屏上就能看到我们想看的数据了。

除了数据还能通过触摸屏控制现场设备上的各种被控对象。

比如我们在触摸屏上组态一个开关，只要触摸屏上点击一下这个开关，就可以让现场设备上的一个电机启动。

图1那触摸屏和PLC通讯的原理是什么样的呢？看下面的图2，这是一个真实的触摸屏的正面和背面，正面不用说了，就是显示面。

主要看一下背面，有3个接口。

1，电源接口：给触摸屏供电的，电压多数都是DC24V。

触摸屏的参数标签上都有标明。

2，组态下载接口：就是我们通过触摸屏厂家提供的组态软件，在电脑上把我们想要的画面和功能都设计完成后，通过此接口下载到触摸屏上。

各个触摸屏厂家都有各自的软件，是不通用的，但没关系，原理都是一样的，只要学会一种，其他的只要熟悉一下软件界面就可以了。

触摸屏与plc网口如何通讯触摸屏与PLC网口如何通信在现代工业自动化领域，触摸屏和PLC（可编程逻辑控制器）是两个常见的设备。

触摸屏作为人机界面，负责与操作员交互，而PLC则是负责控制工业过程的设备。

为了实现工业自动化的目标，这两者之间需要实现通信，以便传递控制指令和接收反馈信息。

本文将探讨触摸屏与PLC网口如何通信的方法和技术。

一、MODBUS协议MODBUS协议是一种常见的工业通信协议，可实现对PLC的控制和监测。

触摸屏和PLC之间的通信可以通过MODBUS协议来实现。

首先，需要在PLC中配置MODBUS通信参数，包括串口波特率、数据位、校验位等。

然后，在触摸屏的编程软件中，设置好MODBUS通信的参数，包括PLC的通信地址、寄存器地址等。

通过这样的配置，触摸屏就可以与PLC进行通信，并实现对其的控制和监测。

二、以太网通信除了使用串口通信，触摸屏和PLC还可以通过以太网进行通信。

对于支持以太网通信的PLC，可以直接通过网线连接触摸屏和PLC。

首先，需要在PLC中设置好以太网的通信参数，包括IP地址、子网掩码、网关等。

然后，在触摸屏的编程软件中，同样需要设置好以太网通信的参数，包括PLC的IP地址和端口号等。

通过这样的配置，触摸屏就可以通过以太网与PLC进行通信。

三、使用数据传输模块除了以上两种通信方式，还可以通过使用数据传输模块来实现触摸屏和PLC的通信。

数据传输模块通常是一种可插拔的模块，可以直接连接到PLC的网口上。

触摸屏则可以通过串口或以太网连接到这个数据传输模块上。

通过这种方式，触摸屏和PLC之间可以实现高速稳定的通信。

使用数据传输模块可以减少通信故障和干扰，提高通信的可靠性。

四、其他通信方式除了以上提到的通信方式，还有一些其他的通信方式可供选择。

例如，可以使用无线通信技术，如Wi-Fi或蓝牙，来实现触摸屏和PLC的通信。

使用无线通信可以实现设备间的灵活布置，避免布线的限制。

此外，还可以使用红外线或RFID等技术实现触摸屏和PLC的通信。
