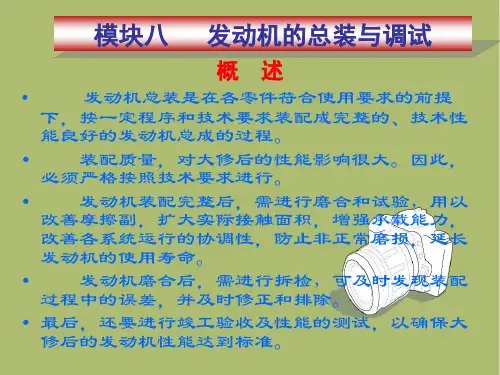

汽车发动机发动机的总装与调试PPT课件

55、 为 中 华 之 崛起而 读书。 ——周 恩来

汽车发动机装配与磨合
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特

（2）使用发动机吊架将发动机吊入发动机舱并用连接螺栓与变速器连接
5）
安装发动机各个 传感器并将发动
机装复到车上
在一起； （3）安装起动机并使用规定力矩拧紧； （4）放下发动机吊架并固定发动机支撑； （5）将所有线束插接器与相应的传感器和执行器连接起来并固定牢靠；
（6）安装发动机进气总管与空气滤清器。
1、使用工具正确拆装发动机及其零部件；
内容 2、准确测量发动机部件尺寸并清洗； 3、查阅《维修手册》制订发动机维修方案。
2 课程概述
1、发动机总装流程；
重点 2、发动机总装工艺； 3、发动机大修检验方法
难点 1、发动机总装工艺； 2、发动机大修竣工检验方法；
3 知识讲解 1.组装发动机注意事项 ① 需确保各密封部位的密封，防止漏水、漏油、漏气、漏电，对重要密封部位应涂抹 密封胶 （润滑脂、密封胶、红丹油）；
检查表头压力是否以归零
查手册，各缸压力在9到14bar之间，各缸压力差不能大于3bar
拔掉燃油泵保险或继电器
将油门踏板踩到底保证节气门全开，同时转动点火开关，使起动机运转3-5秒，待压力 表指针指示并保持最大压力后停止，同时记下读数。按下单向阀使压力表读数归零，再 次测量该气缸压力，与上一次取平均值。
3
知识讲解
4.发动机总装操作步骤
步骤 1）
项目 发动机组装
工作内容
（1）固定气缸体到旋转台架上； （2）缸体接触面上均匀地涂上密封胶； （3）在曲轴前端盖上涂抹密封胶，并将其安装到发动机前端； （4）在气缸垫两面涂抹密封胶，将其按照正确位置摆放好； （5）按照结构特征将汽缸盖安放在汽缸体上； （6）将汽缸盖固定螺栓按照正确位置进行安装； （7）将气缸罩盖衬垫安装在缸盖上并在衬垫两面涂抹密封胶 （8）将气缸罩盖安装在汽缸盖上，并将其固定螺栓拧紧；

紧其紧固螺母。
五、安装水泵、正时齿带轮、机油泵 1.安装水泵及配气相位传感器。安装配气相位 传感器时，拧紧力矩为10 N·m。安装传感器罩， 螺栓固定力矩为20 N·m。安装水泵，螺栓拧紧力 矩为15 N·m。安装张紧轮。相关部件位置关系图 如图8－10所示。
图8-10 水泵、张紧轮等位 置图
五、安装水泵、正时齿带轮、机油泵 2.安装正时齿带轮。安装凸轮轴半圆键及正时 齿带轮，螺栓拧紧力矩为100 N·m。转动凸轮轴 使其调至一缸作功位置（转动凸轮轴时，曲轴不 处于上止点位置，以防气门碰撞活塞，造成零件 损伤）,即凸轮基圆与挺柱接触，气门完全关闭。 3.将凸轮轴正时齿带轮上的记号与齿带防护罩 上的记号对齐，如图8－11所示。
34
3.设备器材 （1）桑塔纳 2000 AJR发动机总成及台架。 （2）常用工量具。 （3）桑塔纳专用工具。 （4）润滑油和密封胶等。 4.作业准备 （1）清洁零部件。 （2）清洁工量具。 （3）准备作业单。
35
5.操作步骤 （1）清洁汽缸体
装配前，必须认真的清洁和检 查汽缸体内外表面以及各油道、 油孔和螺孔。
在轴颈上放置一根塑料间隙条，按规定力矩拧紧后，不转曲轴拆下轴承盖，
用间隙对照尺测其宽度，所对应的值即为其间隙),其间隙值为0.01～
0.04mm。轴承过紧或过松，曲轴轴向间隙不符合要求应查明原因，及时
予以排除。
一、安装曲轴与轴承
5.安装曲轴前、后端油封凸缘衬垫及油封等， 后油封法兰螺栓拧紧力矩为16 N·m。
二、安装活塞连杆组
6.将活塞连杆组装入汽缸：使活塞顶面的箭头 指向发动机前方，并按缸号标记，将组装好的活 塞连杆组自缸体上方放入汽缸中，用活塞环箍压 缩活塞环后，用手锤木柄将活塞推入缸内，使连 杆大头落于连杆轴颈上，按标记扣合连杆轴承盖， 并按规定力矩拧紧连杆螺栓。扭紧力矩为30 N·m， 再继续扭紧90°。

汽车总装技术
汽车总装配厂工艺设计
汽车装配的生产组织形式
(2)按分散原则进行的固定式装配 特点是：①工人专业化程度有所提高，装配技术也可得到提高；
②工艺文件编制比较复杂，各组工人之间的工作量要安排合 适并尽可能均衡，以减少互相等候怠工；③装配工具的专用 性提高；④工人走的路较多，每个(组)工人要配备工具小车 或便携式工具盒以适应移动作业；⑤劳动生产率较集中固定 式装配稍高。
器、前悬架、后悬架、传动轴、排气管、消声器、 车轮等车底部件的装配。
汽车总装技术
汽车总装配厂工艺设计
后段车身装饰线 主要进行前保险杠装配、座椅装配、前面罩及
前照灯装配、发动机各种管路连接、燃油、制动液、 冷却液及制冷剂等各种油液的加注工作及整车下线 前的调整工作。
汽车总装技术
汽车总装配厂工艺设计
备之间的连接一般采用机动辊道。
汽车总装技术
汽车总装技术
汽车总装配厂工艺设计
（4）前后悬架总成分装线和发动机与变速器动力总成分装 线。
前后悬架总成分装线和发动机与变速器动力总成分装线 根据不同的车型结构，若不带副车架，一般采用环形地链牵 引小车式，小车上设有液压举升装置，可与底盘装配线同步 运行，直接上线。
（4）装配的润滑性 按工艺要求，凡润滑部位必须加注定量的润滑 油和润滑脂。对发动机来说，如果润滑油过少 或漏加，发动机运转起来，很快会造成齿轮磨 损，拉缸现象，直到整机损坏；加注过多，发 动机运转时润滑油很容易窜到燃烧室、燃烧后 产生积碳；因此加油量必须按工艺要求进行。
汽车总装技术
汽车总装配厂工艺设计
汽车总装技术
汽车总装技术
汽车总装配厂工艺设计
前照灯检查 检查前照灯发光强度及调整前照灯远光光束照射位置。前 照灯的检查方法如下：汽车停在距检测仪光屏1m远的位置， 打开远光灯，发动机转速为1500 r／min。此时，检测仪自 动跟踪灯光位置，并在表盘上显示发光强度及光束照射位置 的数值。通过调节前照灯的调整螺栓，来调整光束照射位置。 发光强度规定值应≥15 000cd。
