发动机装配讲解

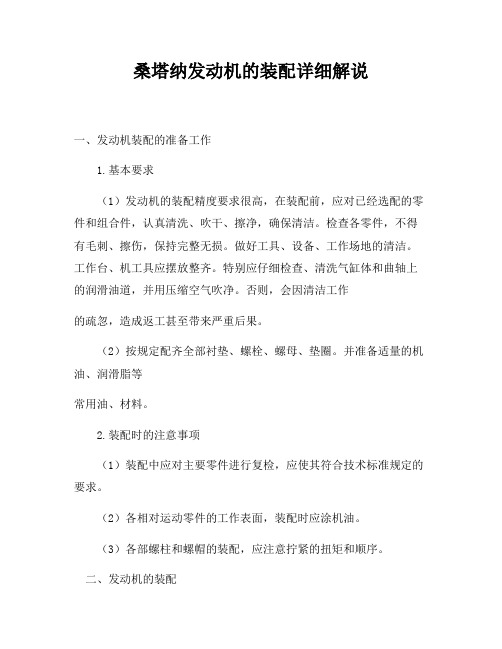

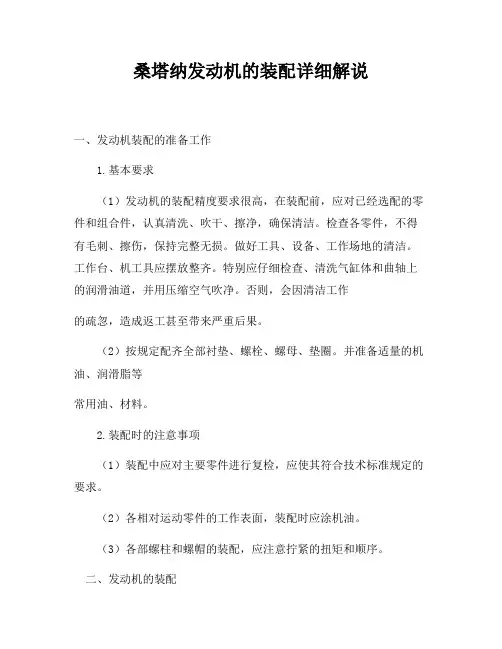

桑塔纳发动机的装配详细解说一、发动机装配的准备工作1.基本要求（1）发动机的装配精度要求很高，在装配前，应对已经选配的零件和组合件，认真清洗、吹干、擦净，确保清洁。

检查各零件，不得有毛刺、擦伤，保持完整无损。

做好工具、设备、工作场地的清洁。

工作台、机工具应摆放整齐。

特别应仔细检查、清洗气缸体和曲轴上的润滑油道，并用压缩空气吹净。

否则，会因清洁工作的疏忽，造成返工甚至带来严重后果。

（2）按规定配齐全部衬垫、螺栓、螺母、垫圈。

并准备适量的机油、润滑脂等常用油、材料。

2.装配时的注意事项（1）装配中应对主要零件进行复检，应使其符合技术标准规定的要求。

（2）各相对运动零件的工作表面，装配时应涂机油。

（3）各部螺柱和螺帽的装配，应注意拧紧的扭矩和顺序。

二、发动机的装配发动机装配包括各组合件装配和总成装配两部分。

总装配的步骤，随车型、结构的不同而异，但其原则是以气缸体为装配基础，由内向外逐段装配。

1.安装曲轴安装的顺序与拆卸顺序相反。

但在安装前应注意检查零部件尺寸及配合尺寸、顺序，进行规范化操作。

连杆瓦径向间隙0.03---0.08MM主轴瓦径向间隙0.03---0.08MM主轴瓦轴向间隙0.07---0.17MM将气缸体洗净倒置在工作台上桑塔纳发动机因其上轴承都有油槽，所以将5道曲轴主轴承的上轴承涂少许润滑油放在轴承座上。

把擦净的曲轴平放在轴承上，扣上对应的涂好油的下轴承及轴承盖，1、2、3、4、5号下轴承无油槽，4号下轴承有油槽，要与有油槽的4号轴承盖配用。

3号的上轴承装止推轴承，用过的轴承都不能互换。

按规定扭矩依次将主轴承盖螺栓拧紧，最后达65N·m。

轴承全部装好后，用手搬动曲轴臂，曲轴应能转动。

接着安装曲轴前后油封及架。

2飞轮的安装在曲轴后端装上飞轮，桑塔纳车型飞轮上有点火正时记号“0”，换用新飞轮要检查有无此记号，若没有必须打上，以便校正点火正时。

飞轮螺栓涂抹专用粘合剂后紧固，力矩为75N·m。

发动机总成装配方法
发动机总成装配方法
一、基本原理
发动机总成装配是将一个由多个组件组合而成的发动机部件组
装成一个发动机总成的过程。

组装时需要按照细节设计手册的要求，按照一定的流程以保证总成使用的可靠性和安全性。

二、步骤
1.检查各个部件
首先要检查分装的各个部件是否有缺陷，比如坯体、加工零件的表面是否有裂纹，有没有锈蚀、拆配件有没有变形等。

2.按照细节设计手册组装
按照细节设计手册的要求，组装发动机部件，无论组装步骤多么复杂，都需要按照顺序，一步步有条不紊的进行，确保部件之间没有松动，彼此之间没有漏洞等缺漏。

3.安装附件
从发动机附件中挑选出适宜的，按照细节设计手册的要求安装到发动机上，确保附件能够牢固地固定在发动机上，不致发生拆装，松动等现象。

4.确认质量
完成装配后，需要进行检查，检查安装是否正确，有没有漏洞，附件是否牢固，有没有松动等，确保装配质量达到要求。

三、注意事项
1.装配过程中一定要按照标准流程，不要着急，把每一步都做到完美。

2.使用工具时一定要注意安全，确保不会造成人身伤害和财产损失。

3.一定要保持清洁，不让灰尘等杂物进入到发动机内部，以免影响发动机性能。

发动机主要总成件的装配工艺发动机大修时都要进行解体检修，检修后装配是一项重要的工作，下面介绍发动机主要总成件的装配工艺。

1．安装曲轴注意清洁（特别是润滑油道），注意配对记号。

安装时，曲轴主轴承盖、主轴承（大瓦）、止推垫片按标记并注意方向和对应位置，气缸体的轴承座油孔应与轴瓦油孔对齐，有调整垫片应按调试的位置安放调整垫片，调整垫片不允许有皱褶、破裂等损伤。

轴瓦接合面应高于座孔0.03～0. 05 mm，瓦背和座孔贴合良好。

注意上下瓦片不要装错，以免油孔堵塞。

轴瓦与曲轴主轴颈、曲轴油封、止推垫片等的滑动接触面，应在轴瓦表面上涂以机油。

定时齿轮和止推轴承装在曲轴上，注意止推轴承的方向（有缺口的一侧朝外）。

将曲轴装在机体上，再装上轴承盖，注意轴承盖的安装记号。

按由中间向两侧的顺序拧紧主轴承螺栓螺母，不要一次上够扭矩，分四次上紧。

第一次大约紧固到规定力矩的30%，第二次大约紧固到规定力矩的60％第三次大约紧固到规定力矩的90％第四次紧固到规定力矩。

每紧一道轴承，转动一下曲轴，若有阻滞现象，要及时找出原因。

全部装好后，用手转动曲轴应很轻松，阻力均匀、无阻滞现象。

2．安装凸轮轴安装凸轮轴时，将各道轴承上涂上机油。

凸轮轴正时齿轮与曲轴正时齿轮进入啮合时，应对正记号。

然后拧紧凸轮轴止推凸缘的固定螺钉，止推凸缘与正时齿轮隔圈的厚度差是限制凸轮轴轴向移动的间隙，应符合技术要求。

3．安装活塞连杆组首先应检查活塞在气缸内的偏斜量。

将没有装活塞环的活塞连杆组装入气缸，按规定扭矩拧紧各道螺栓。

检查连杆小端与活塞座端之间的距离应不小于1 mm。

如偏移，多为气缸中心线偏移所致。

转动曲轴，检查活塞在上、下止点和中间位置时活塞顶在气缸前后方向的间隙，其间隙差值应不大于0. 10 mm，否则应查明偏缸原因，予以排除。

偏缸消除后，将活塞环装入环槽，注意各道环切槽的位置和方向，如有镀铬环应放在第一道环槽内。

环装好后，需彻底清洗，并在环槽内和活塞销上涂一层薄薄的机油。

汽车发动机是汽车的心脏，是保证汽车正常运行的重要部件。

在汽车发动机的装配过程中，需要严格按照标准操作流程进行，以确保发动机的性能和可靠性。

本文将介绍汽车发动机的装配步骤及注意事项，以供相关人士参考。

一、准备工作1. 确认零部件齐全：在开始装配汽车发动机之前，要做好准备工作，确认所有的零部件都齐全，避免在装配过程中遇到缺件问题。

2. 清洁工作台及工具：清洁工作台和工具可以避免在装配过程中进入杂质，影响汽车发动机的正常运行。

3. 工具准备：准备好相关的工具，如扳手、扳子、气动扳手、扭力扳手等，以便在装配过程中使用。

二、汽车发动机的装配步骤1. 安装曲轴：将曲轴放入曲轴箱内，注意曲轴的定位和配合间隙。

2. 安装连杆：将连杆与曲轴连接，注意连杆螺母的拧紧力度和顺序。

3. 安装缸体：将活塞环安装在活塞上，再将活塞与曲轴连接，最后将缸盖安装在缸体上。

4. 安装汽缸盖：安装汽缸盖时要确保气门和活塞的配合正常，汽缸盖螺栓的拧紧力度要均匀，以免出现漏气现象。

5. 安装进气系统和排气系统：将进气管和排气管连接到汽缸盖上，确保其密封性能。

6. 安装点火系统和供油系统：安装好点火线圈、火花塞和供油管路，排除系统内的气体和杂质。

7. 安装散热系统：将散热器和水泵安装在发动机上，并连接好冷却水管路。

8. 安装启动系统：安装好启动马达和启动电池，确保发动机能够正常启动。

9. 安装附件系统：如发电机、空调压缩机等附件系统的安装，确保其能够正常运行。

10. 调试试运行：完成发动机的装配后，进行调试试运行，检查发动机的运行状态和性能，确保没有异常情况发生。

三、注意事项1. 注意安全：在装配汽车发动机时，要注意个人安全和装配现场的安全，确保没有发生意外事件。

2. 严格按照工艺流程操作：装配汽车发动机要严格按照工艺流程进行，不得懈怠和马虎。

3. 注意细节问题：在装配过程中，要注意细节问题，如螺栓的拧紧力度、零部件的配合间隙等，确保汽车发动机的性能和可靠性。

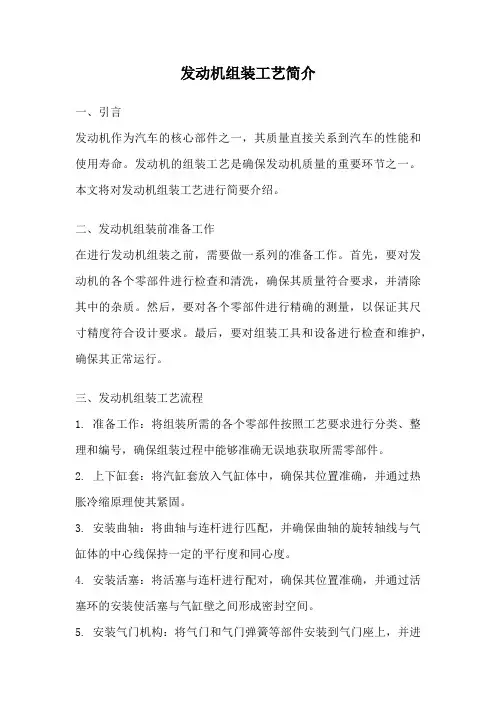

发动机组装工艺简介一、引言发动机作为汽车的核心部件之一，其质量直接关系到汽车的性能和使用寿命。

发动机的组装工艺是确保发动机质量的重要环节之一。

本文将对发动机组装工艺进行简要介绍。

二、发动机组装前准备工作在进行发动机组装之前，需要做一系列的准备工作。

首先，要对发动机的各个零部件进行检查和清洗，确保其质量符合要求，并清除其中的杂质。

然后，要对各个零部件进行精确的测量，以保证其尺寸精度符合设计要求。

最后，要对组装工具和设备进行检查和维护，确保其正常运行。

三、发动机组装工艺流程1. 准备工作：将组装所需的各个零部件按照工艺要求进行分类、整理和编号，确保组装过程中能够准确无误地获取所需零部件。

2. 上下缸套：将汽缸套放入气缸体中，确保其位置准确，并通过热胀冷缩原理使其紧固。

3. 安装曲轴：将曲轴与连杆进行匹配，并确保曲轴的旋转轴线与气缸体的中心线保持一定的平行度和同心度。

4. 安装活塞：将活塞与连杆进行配对，确保其位置准确，并通过活塞环的安装使活塞与气缸壁之间形成密封空间。

5. 安装气门机构：将气门和气门弹簧等部件安装到气门座上，并进行调整，以保证气门的开闭动作正常。

6. 安装油泵和润滑系统：将油泵和润滑系统的各个部件安装到发动机上，并确保其通路畅通，以保证发动机的正常润滑。

7. 安装点火系统：将点火系统的各个部件安装到发动机上，并进行连接和调整，以保证发动机的正常点火。

8. 安装进气和排气系统：将进气和排气系统的各个部件安装到发动机上，并进行连接和调整，以保证发动机的正常进气和排气。

9. 电子控制系统安装：将电子控制系统的各个部件安装到发动机上，并进行连接和调整，以保证发动机的正常工作。

10. 组装封闭：对发动机进行整体封闭，以保护其内部零部件不受外界环境的影响。

四、发动机组装质量控制在发动机组装过程中，需要进行严格的质量控制，以确保组装后的发动机质量符合要求。

主要的质量控制措施包括：1. 零部件质量检查：对组装所需的各个零部件进行质量检查，确保其符合要求。

发动机装配流程
发动机是汽车的心脏，是整个汽车动力系统的核心部件。

发动机的装配质量直接关系到汽车的性能和安全。

下面将介绍发动机的装配流程。

首先，进行零部件检查和清洗。

在装配发动机之前，需要对所有的零部件进行检查，确保零部件没有损坏或者磨损严重。

同时，对零部件进行清洗，去除表面的污垢和油渍，以保证零部件的清洁度。

接着，进行零部件的组装。

首先是曲轴、连杆和活塞的组装。

将曲轴、连杆和活塞按照一定的顺序进行组装，确保各个部件的配合间隙符合要求。

然后是气缸盖和气缸体的组装，需要注意安装垫片和拧紧螺栓的扭矩。

接下来是凸轮轴和气门的安装，确保气门的间隙和正时链条的正确安装。

然后，进行润滑系统和冷却系统的安装。

安装好发动机的润滑油泵和油路，确保润滑系统的畅通。

同时，安装好冷却水泵和散热器，确保冷却系统的正常工作。

接着，进行点火系统和燃油系统的安装。

安装好点火线圈、火花塞和高压线，确保点火系统的正常工作。

同时，安装好燃油泵、喷油嘴和燃油管路，确保燃油系统的正常供给。

最后，进行整机的调试和试车。

在装配完成后，需要对整机进行调试，检查各个系统的工作情况，确保发动机的正常运转。

然后进行试车，检查发动机的性能和工作状态，确保发动机没有异常声音和漏油现象。

以上就是发动机的装配流程，通过严格按照流程进行装配，可以确保发动机的质量和性能。

希望以上内容对您有所帮助。

发动机装配工艺流程
发动机是汽车的心脏，是整个车辆动力系统的核心部件。

发动
机的装配工艺流程对于发动机的性能和可靠性具有至关重要的影响。

下面将详细介绍发动机装配的工艺流程。

首先，发动机装配的第一步是零部件的清洗和检查。

在装配发
动机之前，需要对各个零部件进行清洗，以确保零部件表面没有杂
质和污垢。

同时，对零部件进行严格的检查，确保零部件的质量完好，没有损坏或磨损过度的情况。

接下来是零部件的组装。

在组装过程中，需要严格按照发动机
的设计图纸和工艺要求进行操作，确保每个零部件的安装位置和方
式都符合标准。

同时，需要注意零部件的搭配和配合，确保各个零
部件之间的连接紧密、无缝隙。

随后是发动机的调试和调整。

在组装完成后，需要对发动机进
行调试和调整，以确保发动机的性能和工作状态符合要求。

这包括
对点火系统、供油系统、冷却系统等进行调试和检查，确保发动机
的各项参数和性能达到设计要求。

最后是发动机的试车和检验。

在发动机调试和调整完成后，需要进行发动机的试车和检验。

通过试车和检验，可以检查发动机的工作状态和性能是否正常，以及是否存在漏油、漏气等问题。

只有通过严格的试车和检验，才能确保发动机的质量和可靠性。

总结来说，发动机装配工艺流程包括零部件的清洗和检查、零部件的组装、发动机的调试和调整，以及发动机的试车和检验。

每个环节都至关重要，任何一个环节的失误都可能导致发动机的性能和可靠性受到影响。

因此，在发动机装配过程中，需要严格按照工艺流程要求进行操作，确保发动机的质量和可靠性达到标准。

ea211发动机装配工艺过程EA211发动机装配工艺过程一、引言EA211发动机是大众汽车公司研发的一款高性能发动机，广泛应用于大众系列车型中。

本文将以人类的视角，详细描述EA211发动机的装配工艺过程，以便读者能够深入了解这一过程的复杂性和技术性。

二、准备工作在开始装配EA211发动机之前，装配工人需要做一系列的准备工作。

首先，他们需要确保装配区域的干净与整洁，以避免任何杂质进入发动机内部。

然后，他们会检查所使用的零件是否符合质量标准，并进行必要的清洗和涂覆。

三、发动机总成装配1. 缸体装配装配工人首先将缸体放置在装配台上，然后安装气门和气门弹簧。

接下来，他们会安装活塞和连杆，并根据严格的规定，调整活塞环的间隙。

最后，他们会安装曲轴和凸轮轴，并确保它们与气门的正确定位。

2. 缸盖装配装配工人将缸盖放置在缸体上，并用螺栓将其固定。

然后，他们会安装喷油嘴和火花塞，并确保它们的位置准确。

最后，他们会安装进气歧管和排气管，并连接冷却系统。

3. 油底壳装配装配工人将油底壳放置在发动机底部，并用螺栓将其固定。

然后，他们会安装油泵和油底壳密封垫，并连接油路系统。

4. 配气机构装配装配工人会安装正时链条和张紧器，以确保凸轮轴与曲轴的同步。

接下来，他们会安装滚子和摇臂，并调整它们的间隙。

最后，他们会安装进气门和排气门，并进行必要的调整和校准。

5. 点火系统装配装配工人会安装点火线圈和点火线，以及点火控制模块。

然后，他们会连接电源和地线，并进行必要的调试和测试。

6. 冷却系统装配装配工人会安装水泵和散热器，并连接冷却管路。

然后，他们会填充冷却液，并进行必要的排气和压力测试。

7. 燃油系统装配装配工人会安装燃油喷射器和燃油滤清器，并连接燃油管路。

然后，他们会填充燃油，并进行必要的排气和压力测试。

8. 排气系统装配装配工人会安装排气管和催化器，并连接排气管路。

然后，他们会进行必要的密封和测试。

四、总结通过以上的装配工艺过程，EA211发动机完成了从零部件到整体的装配过程。
