上海汽轮机600WM机组安装课件

23
• 哈尔滨汽轮机厂原提供的冷态冲车参数为:主汽 8.92MPa/360℃、再热汽1.0MPa/320℃。依此规定， 主汽过热度仅有58℃，加之高压主汽门冲车时存在 一定的节流温降，选择该参数冲车，暖机效果难以 得到保证，同时，在相同燃料量的情况下，降低主 汽压力有利于对主汽温度的控制。经研究，修改了 ＃1机第一次启动的冲车参数：主汽压力 4.98/5.01MPa 、主汽温度400℃；再热汽压力 0.90MPa、再热汽温度389.9℃。但实际暖机过程中， 调节级温度仅升高85.3℃，未能达到预期的暖机效 果。经与汽轮机厂家共同探讨，认为单降主汽压力 而未降再热汽压力，造成了高、中压缸进汽量不匹 配，高压缸进汽量偏少是产生此次调节级升温缓慢 的主要原因，为此，进一步对冲车参数控制曲线进 行了修改，取得了满意的效果。
• 1）主、再热汽过热度保证至少50度 以上过热度。
• 2）保证中、低速暖机效果 • 3）保证高、中压缸进汽合理分配进
气量 • 4）一般采用中、低压微过热蒸汽
22
• 汽机冲转、暖机的要点（以沁北为例）
• 沁北电厂汽轮机采用高中压缸联合启动的方式，中调门 自动按高调门的设定曲线开启，因此，冲车参数的选择 即决定了高、中压缸进汽量的分配，若主、再热蒸汽参 数匹配失当，将会导致进汽量的不平衡。在比较高主门 冲车和高调门冲车两种方式下节流温降的变化情况后， 电厂采用了节流温降较小的高压主汽门冲车方式，在转 速达2900rpm后，再切换至高调门的冲转。
7
布置特点
• 这种反向布置的优点是：新蒸汽及再热蒸汽的进 汽部分均集中在高中压汽缸的中部，由于高温区 集中，可减少汽轮机转子和汽缸的温度差及热应 力：高中压汽缸中温度最高的部分布置在距离汽 轮机轴承最远的地方，则使轴承受汽封温度的影 响较小，轴承的工作温度较低，改善了轴承的工 作条件，还可平衡一部分高、中压汽缸内的轴向 推力。同时因为前后轴端汽封均处于高中压缸排 汽部位，会使轴端漏汽损失显著减少。此外，高、 中压合缸型式还减少了一至二个径向支持轴承， 缩短了高、中压转子的长度。

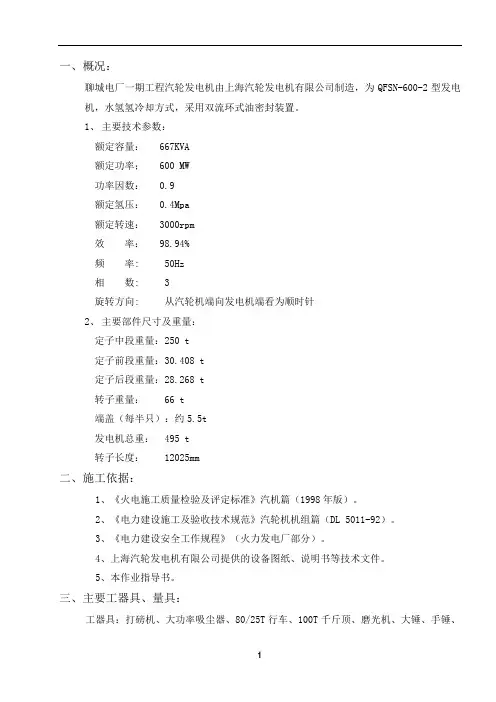

一、概况：聊城电厂一期工程汽轮发电机由上海汽轮发电机有限公司制造，为QFSN-600-2型发电机，水氢氢冷却方式，采用双流环式油密封装置。

1、主要技术参数：额定容量： 667KVA额定功率； 600 MW功率因数： 0.9额定氢压： 0.4Mpa额定转速： 3000rpm效率： 98.94%频率: 50Hz相数: 3旋转方向: 从汽轮机端向发电机端看为顺时针2、主要部件尺寸及重量：定子中段重量：250 t定子前段重量：30.408 t定子后段重量：28.268 t转子重量： 66 t端盖（每半只）：约5.5t发电机总重： 495 t转子长度： 12025mm二、施工依据：1、《火电施工质量检验及评定标准》汽机篇（1998年版）。

2、《电力建设施工及验收技术规范》汽轮机机组篇（DL 5011-92）。

3、《电力建设安全工作规程》（火力发电厂部分）。

4、上海汽轮发电机有限公司提供的设备图纸、说明书等技术文件。

5、本作业指导书。

三、主要工器具、量具：工器具：打磅机、大功率吸尘器、80/25T行车、100T千斤顶、磨光机、大锤、手锤、砍锤、钢丝刷、毛刷、刮刀、扳手、力矩扳手、液压扳手、倒链以及厂家提供的各种专用工具等。

量具：水准仪、百分表、内径千分尺、外径千分尺、游标卡尺、钢板尺、塞尺等。

四、施工组织：1、施工方案：汽轮发电机地脚螺栓和锚固板采用予埋方案。

基础铲平后，根据标高配制垫铁。

发电机定子采取三段组合就位方式，定子就位后进行穿转子工作，然后进行转子对轮找中心，再安装导向叶片座、密封瓦、挡风板、氢冷器等部件，最后进行端盖封闭。

2、劳力组织：本体安装工10人、起重工3人、电、气焊工各1人3、施工工期：2002年1月-2002年7月五、工艺流程：六、安装注意事项：1、施工人员进入现场应明确岗位，持证上岗，具有完备的安全常识。

2、施工人员应熟悉设备图纸要求，查看技术记录，明确应记录项目。

3、施工现场应清洁整齐，做到“三无五清”，有明确的标志线，无关人员不得进入标志线区内。

▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
汽轮机本体及主要辅助设备和安装
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯

控制温升率，暖机是控制热应力的办法。
转子寿命计算和寿命管理；…… “机组突然甩负荷而带厂用电”和“甩负荷后维持空转”最危险工况 ……。
热应力：热冲击，热变形，引起转子弯曲。
金属材料的高温蠕变现象：……
15
（4）振动特性：
为了分析机组振动特性，这里需要回顾几个有关内容：
转子临界转速；
质量不平衡问题； 油模振荡。
12
开；配汽阀门在主要工况（如50%、70%、85%、100%）下不发生节流；
二号机（设计值）： 功率（MW） 功率（%） 热耗（kJ/kg)) 600 100 7790 510 85 7832 420 70 7911 300 50 8079
热耗率随负荷的变化曲线如图1-7。 从以上表格可知：在变工况下，机组效率会 降低。所以，目前，600MW机组多带基本 负荷。由其他机组带调峰负荷。
措施： 设置端轴封。
8
5.
汽封系统的作用
设置通流部分汽封：
径向汽封（叶顶汽封和隔板汽封）；减少叶顶漏汽、隔板间隙漏汽。 轴向汽封：
9
6.
通流部分的性能
（1） 汽轮机的级：作功的最小单元； （2） 级的组成：静叶栅和动叶栅； （3） 蒸汽在级内能量转换过程： 蒸汽通过静叶通道时，膨胀加速， 将热能转换为高速汽流的动能；
（2）机组的布置方式：对安装、运行、检修都有影响。如主、调门布置位置。
（3）机组的控制方式：包括主机和系统的控制： – 主机：采用数字电液控制系统（DEH）； – 辅机系统：采用分散式控制系统（DCS）。 两者协调，形成闭环式自动控制体系，在集控室的计算机桌面、屏幕上就
可以了解各系统的状况，发出指令对机组进行控制。
14
