汽机疏放水系统讲解电力微招聘一、概述一般疏水分为汽轮机本体疏水和系统疏水两大类。
汽轮机本体疏水包括汽缸疏水,及直接与汽缸相连的各管道疏水,包括高、中压主汽门后,与汽缸直接连通的各级抽汽管道阀门前,高压缸排汽逆止门前,轴封系统等。
其他的疏水归类为系统疏水，如小机第一级汽缸、高压导汽管、内汽封疏水等等。
机组设计的疏水系统,在各种不同的工况下运行,应能防止可能的汽轮机外部进水和汽轮机本体的不正常积水,并满足系统暖管和热备用要求。
大型汽轮机组在启动、停机和变负荷工况下，蒸汽与汽轮机本体和蒸汽管道接触，蒸汽一般被冷却。
当蒸汽温度低于与蒸汽压力相对应的饱和温度时，蒸汽就凝结成水。
若不及时排出这些凝结水，它会积存在某些管段和汽缸中。
运行中，由于蒸汽和水的密度、流速不同，管道对它们的阻力也不同，这些积水可能引起管道水冲击，轻则使管道振动，产生噪声污染环境；重则使管道产生裂纹，甚至破裂。
更为严重的是，一旦部分积水进入汽轮机，将会使动静叶片受到水冲击而损伤、断裂，使金属部件因急剧冷却而造成永久性变形，甚至导致大轴弯曲。
另外汽轮机本体疏放水应考虑一定的容量，当机组跳闸时，能立即排放蒸汽，防止汽轮机超速和过热。
为了有效防止汽轮机发生这些恶劣的工况，必须及时地把汽缸和蒸汽管道中积存的凝结水排出，以确保机组安全运行。
同时尽可能地回收合格品质的疏水，以提高机组的经济性。
为此，汽轮机都设置有疏水系统，它包括汽轮机的高、中压主汽门前后，各主汽、中压调节阀前后及这些高温高压阀门的阀杆漏汽疏水管道，抽汽管道，轴封供汽母管等。
另外汽轮机的辅汽系统，小汽轮机本体及高、低压主汽门前后进汽管，除氧器加热以及高低加等系统也都有自己的疏水系统。
这些疏水有直接排放至疏水扩容器后回收至凝汽器的，也有直接排放至地沟的。
汽轮机疏放水主要由以下部分组成：主蒸汽、再热蒸汽管道上低位点疏水，汽轮机缸体及主汽调门、高压导汽管疏水，抽汽管道疏水，给水泵汽轮机供汽管道疏水、辅助蒸汽、除氧器加热管道疏水，轴封系统疏水及门杆漏汽，其它辅助系统的疏放水等。
汽机疏放水系统讲解一、概述一般疏水分为汽轮机本体疏水和系统疏水两大类。
汽轮机本体疏水包括汽缸疏水,及直接与汽缸相连的各管道疏水,包括高、中压主汽门后,与汽缸直接连通的各级抽汽管道阀门前,高压缸排汽逆止门前,轴封系统等。
其他的疏水归类为系统疏水，如小机第一级汽缸、高压导汽管、内汽封疏水等等。
机组设计的疏水系统,在各种不同的工况下运行,应能防止可能的汽轮机外部进水和汽轮机本体的不正常积水,并满足系统暖管和热备用要求。
大型汽轮机组在启动、停机和变负荷工况下，蒸汽与汽轮机本体和蒸汽管道接触，蒸汽一般被冷却。
当蒸汽温度低于与蒸汽压力相对应的饱和温度时，蒸汽就凝结成水。
若不及时排出这些凝结水，它会积存在某些管段和汽缸中。
运行中，由于蒸汽和水的密度、流速不同，管道对它们的阻力也不同，这些积水可能引起管道水冲击，轻则使管道振动，产生噪声污染环境；重则使管道产生裂纹，甚至破裂。
更为严重的是，一旦部分积水进入汽轮机，将会使动静叶片受到水冲击而损伤、断裂，使金属部件因急剧冷却而造成永久性变形，甚至导致大轴弯曲。
另外汽轮机本体疏放水应考虑一定的容量，当机组跳闸时，能立即排放蒸汽，防止汽轮机超速和过热。
为了有效防止汽轮机发生这些恶劣的工况，必须及时地把汽缸和蒸汽管道中积存的凝结水排出，以确保机组安全运行。
同时尽可能地回收合格品质的疏水，以提高机组的经济性。
为此，汽轮机都设置有疏水系统，它包括汽轮机的高、中压主汽门前后，各主汽、中压调节阀前后及这些高温高压阀门的阀杆漏汽疏水管道，抽汽管道，轴封供汽母管等。
另外汽轮机的辅汽系统，小汽轮机本体及高、低压主汽门前后进汽管，除氧器加热以及高低加等系统也都有自己的疏水系统。
这些疏水有直接排放至疏水扩容器后回收至凝汽器的，也有直接排放至地沟的。
汽轮机疏放水主要由以下部分组成：主蒸汽、再热蒸汽管道上低位点疏水，汽轮机缸体及主汽调门、高压导汽管疏水，抽汽管道疏水，给水泵汽轮机供汽管道疏水、辅助蒸汽、除氧器加热管道疏水，轴封系统疏水及门杆漏汽，其它辅助系统的疏放水等。
汽机疏水系统逻辑说明1.防进水系统概述对汽机汽源管系、汽机本体及汽机抽汽管系的疏水门以中主门为界分为高压疏水和低压疏水两组，通过程序自动控制或操作员手操来防止汽轮机进水。
每组的疏水按负荷大小来确定各阀门的开、关。
负荷按10%，20%来划分。
对高、低压两组门可以分别实现组操和单操。
包括的主要设备：(1)主汽主管气动疏水阀(2)左侧主汽门前主汽支管气动疏水阀(3)右侧主汽门前支管气动疏水阀(4)左侧再热汽门前支管气动疏水阀(5)右侧再热汽门前支管气动疏水阀(6)热再热主管气动疏水阀(7)低压旁路阀前气动疏水阀(8)冷再主管高排止回阀前气动疏水阀(9)冷再主管高排止回阀后气动疏水阀(10)冷再主管炉侧气动疏水阀(11)高排通风阀前气动疏水阀(12)高排通风阀(13)高压缸排汽止回阀(14)主汽调节联合阀门杆漏汽至冷段电动阀(15)主汽调节联合阀门杆漏汽至冷段电动阀(16)主蒸汽进汽管(左)疏水管道疏水阀(17)主蒸汽进汽管(右)疏水管道疏水阀(18)高压缸内缸疏水管道疏水阀(19)高压缸外缸疏水管道疏水阀(20)再热进汽管（左侧）疏水阀(21)再热进汽管（右侧）疏水阀注：以下逻辑说明中，“or”表示逻辑“或”、“and”表示逻辑“与”。
2.主汽管路疏水阀门组2.1自动开条件（or）：(1) 汽机跳闸，3s脉冲。
(2)发电机解列，3s脉冲。
(3)OPC动作，3s脉冲。
(4)疏水阀同操开指令。
(5)主蒸汽过热度低于℃（定值待定）。
2.2自动关条件（or）:(1)疏水阀同操关指令。
(2)主蒸汽过热度高于30℃（定值待定？）。
主汽管路疏水阀门（共计3个）序号设备描述1 主汽主管气动疏水阀2 左侧主汽门前主汽支管气动疏水阀3 右侧主汽门前支管气动疏水阀3.高压疏水阀门组3.1自动开条件（or）：(1)机组负荷小于66MW，3s脉冲（10%的额定功率）。
(2)汽机跳闸，3s脉冲。
(3)发电机解列，3s脉冲OPC动作，3s脉冲。

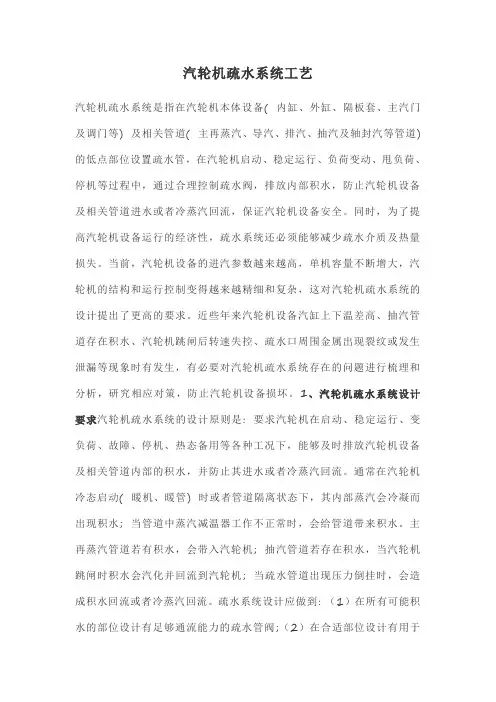

汽轮机疏水系统工艺汽轮机疏水系统是指在汽轮机本体设备( 内缸、外缸、隔板套、主汽门及调门等) 及相关管道( 主再蒸汽、导汽、排汽、抽汽及轴封汽等管道) 的低点部位设置疏水管，在汽轮机启动、稳定运行、负荷变动、甩负荷、停机等过程中，通过合理控制疏水阀，排放内部积水，防止汽轮机设备及相关管道进水或者冷蒸汽回流，保证汽轮机设备安全。
同时，为了提高汽轮机设备运行的经济性，疏水系统还必须能够减少疏水介质及热量损失。
当前，汽轮机设备的进汽参数越来越高，单机容量不断增大，汽轮机的结构和运行控制变得越来越精细和复杂，这对汽轮机疏水系统的设计提出了更高的要求。
近些年来汽轮机设备汽缸上下温差高、抽汽管道存在积水、汽轮机跳闸后转速失控、疏水口周围金属出现裂纹或发生泄漏等现象时有发生，有必要对汽轮机疏水系统存在的问题进行梳理和分析，研究相应对策，防止汽轮机设备损坏。
1、汽轮机疏水系统设计要求汽轮机疏水系统的设计原则是: 要求汽轮机在启动、稳定运行、变负荷、故障、停机、热态备用等各种工况下，能够及时排放汽轮机设备及相关管道内部的积水，并防止其进水或者冷蒸汽回流。
通常在汽轮机冷态启动( 暖机、暖管) 时或者管道隔离状态下，其内部蒸汽会冷凝而出现积水; 当管道中蒸汽减温器工作不正常时，会给管道带来积水。
主再蒸汽管道若有积水，会带入汽轮机; 抽汽管道若存在积水，当汽轮机跳闸时积水会汽化并回流到汽轮机; 当疏水管道出现压力倒挂时，会造成积水回流或者冷蒸汽回流。
疏水系统设计应做到: （1）在所有可能积水的部位设计有足够通流能力的疏水管阀;（2）在合适部位设计有用于监测、报警和控制积水、进水、冷蒸汽回流的仪器仪表( 如液位开关、温度传感器等) ;（3）设计合理的联锁保护逻辑，通过控制疏水阀开关，防止汽轮机在各种工况下积水、进水或者冷蒸汽回流;（4）在保证汽轮机设备运行安全基础上提高经济性。
2、汽轮机疏水系统存在问题及原因分析2.1 冷蒸汽回流导致汽缸上下温差大某电厂1号、2号机组系300MW 引进型亚临界机组，机组空转或停机后中压缸上下温差一般在50℃～60℃，最大达到86℃; 另一电厂1号机组为300MW机组，首次启动停机后高压内缸上下温差达110℃，高压外缸上下以及中压缸上下温差均达到150℃，严重超出运行规范要求，影响机组再次启动。
汽轮机疏水系统问题分析摘要：汽轮机疏水系统是指汽轮机高压缸、中压缸、低压缸、前后汽封、主汽门、调门等设备及相关蒸汽管道的最低点设置疏水管，在机组启动、停机、暖机等过程中，通过打开相应的疏水阀，排尽汽轮机设备及管道积水，避免汽轮机汽缸倒进水或冷蒸汽倒流，确保汽轮机安全稳定运行。
同时，为了提高机组运行的节能效果，疏水系统的排放应尽可能减少热量损失。
文章分析了汽轮机疏水系统问题，包括设计要求，汽缸壁温上下温差大、中调门后扩散器呈现裂纹、转子动叶损伤或转速失控等，最后提出了解决措施。
关键词：汽轮机；疏水；温差引言目前，机组容量越来越大，对应的汽轮机主蒸汽压力、温度等参数越来越高，汽轮机的构造和控制更加复杂，从而汽轮机疏水系统设计难度提高很多。
最近由于汽轮机疏水系统引起的问题经常发生，比如汽缸壁温上下温差大、一抽至三抽等抽汽管道有冷凝水、疏水管道和设备及主管道接口附近出现裂纹等，有必要研究以上问题产生的原因，并提出对应的解决办法，避免汽轮机设备受到损坏。
1汽轮机疏水系统设计要求汽轮机疏水系统的运行工况不仅制约汽轮机安全运行，而且影响汽轮机暖机时间。
所以疏水系统设计必须符合标准规范，尤其符合以下几点要求：（1）各疏水支管并入疏水母管时，各疏水支管接入点应根据疏水压力的高低区别对待。
按照疏水点压力从高到低的顺序，接入点距离疏水扩容器应从远到近。
且疏水支管和母管的接入角度为45℃，以便确保疏水通畅。
（2）顺着介质流动方向，各疏水管道有一定坡度，防止管道出现积水现象。
（3）汽轮机启动前，需要暖机和暖管，打开各疏水支管高、中、低压段上的疏水阀门。
当汽轮机带负荷至10%额定负荷时，关闭高压段疏水阀；当汽轮机带负荷至20%额定负荷时，关闭中压段疏水阀；当汽轮机带负荷至30%额定负荷时，关闭低压段疏水阀。
（4）主蒸汽管道疏水和设备本体疏水必须分别接入不同的疏水扩容器。
要清楚了解汽轮机跳机后哪些管道或者设备会产生真空与非真空，防止积水或冷凝蒸汽回流至汽轮机室。
600MW机组汽机疏水系统_疏水管排气600MW机组汽机疏水系统_疏水管排气600MW 汽机疏水系统施晶一、汽机疏水系统的作用在汽轮机组各种运行工况下，当蒸汽流过汽轮机和管道时，都可能积聚凝结水。
例如：机组启动暖管、暖机或蒸汽长时间处于停滞状态，蒸汽被金属壁面冷却而形成的凝结水；正常运行时, 蒸汽带水或减温喷水过量的积水等。
当机组运行时, 这些积水将与蒸汽一起流动, 由于汽、水密度和流速不同, 就会对热力设备和管道造成热冲击和机械冲击。
轻者引起设备和管道振动, 重者使设备损坏及管道发生破裂。
一旦积水进入汽轮机, 将会造成叶片和围带损坏, 推力轴承磨损, 转子和隔板裂纹, 转子永久性弯曲, 静体变形及汽封损坏等严重事故。
另外, 停机后的积水还会引起设备和管道的腐蚀。
为了保证机组的安全经济运行, 必须及时地把汽缸和管道内的积水疏放出去, 同时回收凝结水, 减少汽水损失。
汽机疏水系统包括主机本体疏水、再热蒸汽冷、热段管道疏水、各抽汽管疏水、高中压缸主汽门和调节汽门前后疏水、高中压缸缸体疏水及给泵小汽机疏水等。
上述疏水管道、阀门和疏水扩容箱等组成了汽轮机的疏水系统。
这些疏水的控制对于保证汽轮机的安全启停与正常运行是非常重要的，同时必须重视主蒸汽管道的暖管，如果主蒸汽管道、再热蒸汽管道暖管不充分，就可能在汽轮机冲转时对管道产生过大的热应力及造成水冲击，并直接导致汽轮机进冷水、冷汽事故。
汽轮机在启动过程中和停机后都要进行疏水，其主要作用如下：1、从汽轮机中或管道中排出凝结水，防止水击发生，或避免在管道中发生水锤的现象。
2、通过疏水使管道和设备升温。
3、保持管道和设备的温度，使在运行时无凝结水产生，或在汽轮机启动时不产生过大的热应力。
水锤：在压力管道中，由于液体流速的急剧变化，从而造成管中液体的压力显著、反复、迅速的变化，对管道有一种“锤击”的特征，称这种现象为水锤（也叫水击）。
二、系统介绍我厂汽机疏水系统去向分二个部分：第一部分疏水进汽机大气扩容箱减温减压后进入凝汽器；第二部分疏水进凝汽器大气扩容箱减温减压后进入凝汽器。
