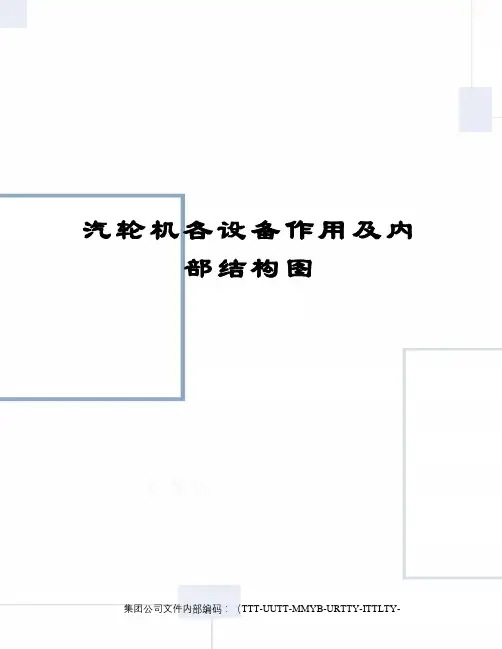

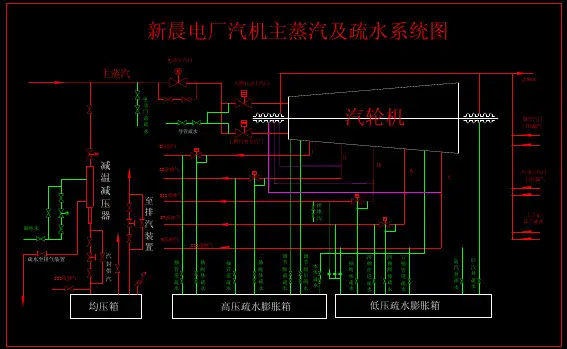

汽轮机各设备作用及内部结构图集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-汽轮机各设备的作用收藏01.凝汽设备主要有凝汽器、循环水泵、抽汽器、凝结水泵等组成。
任务：⑴在汽轮机排汽口建立并保持高度真空。
⑵把汽轮机排汽凝结成水，再由凝结泵送至回热加热器，成为供给锅炉的给水。
此外，还有一定的真空除氧作用。
02.凝汽器冷却水的作用：将排汽冷凝成水，吸收排汽凝结所释放的热量。
03.加热器疏水装置的作用：可靠的将加热器内的疏水排出，同时防止蒸汽随之漏出。
04.轴封加热器的作用：回收轴封漏汽，用以加热凝结水从而减少轴封漏汽及热量损失，并改善车间的环境条件。
05.低压加热器凝结水旁路的作用：当加热器发生故障或某一台加热器停用时，不致中断主凝结水。
06.加热器安装排空气门的作用：为了不使空气在铜管的表面形成空气膜，使热阻增大，严重地影响加热器的传热效果，从而降低换热效率，故安装排空气门。
07.高压加热器设置水侧保护装置的作用：当高压加热器发生故障或管子破裂时，能迅速切断加热器管束的给水，同时又能保证向锅炉供水。
08.除氧器的作用：用来除去锅炉给水中的氧气及其他气体，保证给水的品质。
同时，又能加热给水提高给水温度。
09.除氧器设置水封筒的目的：保证除氧器不发生满水倒流入其他设备的事故。
防止除氧器超压。
10.除氧器水箱的作用：储存给水，平衡给水泵向锅炉的供水量与凝结水泵送进除氧器水量的差额，从而满足锅炉给水量的需要。
11.除氧器再沸腾管的作用：有利于机组启动前对水箱中给水加温及备用水箱维持水温。
正常运行中对提高除氧效果有益处。
12.液压止回阀的作用：用于防止管道中的液体倒流。
13.安全阀的作用：一种保证设备安全的阀门。
14.管道支吊架的作用：固定管子，并承受管道本身及管道内流体的重量和保温材料重量。
15.给水泵的作用：向锅炉连续供给具有足够压力，流量和相当温度的给水。
16.循环水泵的作用：主要是用来向汽轮机的凝汽器提供冷却水，冷凝进入凝汽器内的汽轮机排汽，此外，还向冷油器、发电机冷却器等提供冷却水。
