13、ZDK545+700~720初期支护技术交底

  • 格式：doc
  • 大小：264.03 KB
  • 文档页数：18

技术交底书 编号: 主送单位 新老渡口一号隧道进口作业队 日 期 工程名称 ZDK545+700~720初期支护 根据图号 涪怀增综隧（14）07

交底内容： 本交底适用于新老渡口一号隧道进口ZDK545+700－720段施工。 一、初期支护参数： 新老渡口一号隧道ZDK545+700－720段属于V级围岩，采用Vb-D衬砌支护，初期支护采用钢筋网、格栅拱架、C25喷射混凝土。 喷射砼为C25喷射砼，厚度为23cm； 钢筋网采用Ø8钢筋，网格20cm*20cm，网片搭接1~2个网格长度；

锁脚锚杆：采用Ø22砂浆锁脚锚杆，每根长度为4m，每2根为一组，每环4组。 格栅拱架：采用160格栅拱架，间距为1.0m一榀。 格栅拱架A、B、C单元间A型接头用10#角钢（L=170mm）和螺栓（M20*66 ），螺母M21连接；B型接头用10#角钢（L=170mm）、200*500mm

编制者： 复核者： 接受单位： 接收负责人： 技术交底书 编号: 主送单位 新老渡口一号隧道进口作业队 日 期 工程名称 ZDK545+700~720初期支护 根据图号 涪怀增综隧（14）07

钢板和螺栓（M20*66），螺母M21连接；C型接头用10#角钢（L=170mm）、200*500mm钢板和螺栓（M20*66），螺母M21连接；D型接头用10#角钢（L=170mm）、260*352mm钢板和螺栓（M20*66），螺母M21连接； 连接筋：拱架外侧按1m间距设Φ22连接钢筋。 开挖前严格按照设计施作超前支护，ZDK545+700－720段采用Φ42超前小导管，每环22根，单根长3.5m，纵向间距2.0m设置一环，控制超前支护外插角，严格按照注浆工艺加固地层，保证隧道开挖在超前支护下进行；每循环进尺拱顶一榀拱架间距，拱墙两榀拱架间距；拱架架设在坚实基面上，严禁拱脚悬空或采用虚渣回填，拱架与锁脚锚杆焊接牢固；完善洞内临时防排水系统，严禁积水浸泡拱脚及在施工地漫流，防止降低地基承载力。钢架、钢筋网在洞外构件厂加工，人工安装钢架，挂设钢筋网，湿喷机喷射混凝土。支护工艺流程见图1。 二、 钢筋网 隧道钢筋网预先在洞外钢结构厂加工成型。钢筋类型及网格间距按设计要求施作。钢筋冷拉调直后使用，钢筋表面不得有裂纹、油污、颗粒或片状锈蚀。安装搭接长度为1～2个网格，采用焊接。砂层地段先铺挂钢筋网，沿环向压紧后再喷混凝土。钢筋网随受喷面起伏铺设，与受喷面的间隙一般不大于3cm。钢架和连接筋与钢筋网连接牢固。

编制者： 复核者： 接受单位： 接收负责人： 技术交底书 编号: 主送单位 新老渡口一号隧道进口作业队 日 期 工程名称 ZDK545+700~720初期支护 根据图号 涪怀增综隧（14）07

编制者： 复核者： 接受单位： 接收负责人：

否 超前地质预报 找平拱架 施 工 放 样 挂钢筋网及安装钢架 是否符合标准 调整 喷射混凝土达到设计厚度 监 控 量 测 反馈、调整确定支护参数 完成 是

开 挖

支护施工工艺流程图1 技术交底书 编号: 主送单位 新老渡口一号隧道进口作业队 日 期 工程名称 ZDK545+700~720初期支护 根据图号 涪怀增综隧（14）07

开始喷射时，缩短喷头至受喷面的距离，并调整喷射角度，钢筋保护层厚度不得小于4cm。喷射中如有脱落的石块或混凝土块被钢筋网卡住时，应及时清除。钢筋网施工质量控制标准：1、钢筋原材料符合设计要求。2、钢筋网制作符合设计要求，网格尺寸允许偏差为：±10mm。3、钢筋网安装符合设计要求，并与拱架或其他固定安装连接牢固。钢筋网搭接1~2个网格。 钢筋网施工质量控制措施：1、严格钢筋原材料质量检测关。2、钢筋网加工制作采用模具加工，减少加工误差。 三 、格栅拱架 格栅拱架施工工艺流。 1、 制作加工

钢筋购入前必须对生产厂家进行评审，发送到施工现场的钢筋，必须附有出厂合格证明或试验报告单，试验室对其质量指标进行全面检查并按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验，其质量和规格必须符合设计要求，力学性能符合标准规定，合格后方可用于工程施工。 钢筋在运输过程中，应防锈蚀、污染和避免压弯。装卸钢筋时不得

编制者： 复核者： 接受单位： 接收负责人： 技术交底书 编号: 主送单位 新老渡口一号隧道进口作业队 日 期 工程名称 ZDK545+700~720初期支护 根据图号 涪怀增综隧（14）07

从高处直接抛掷。 2、钢筋保管 保管时工地要设料库或料棚，必须对钢筋的品种、牌号分清，存放时分批存放，并挂牌标识。存放库房四周挖掘排水沟，保持地面干燥，钢筋堆放必须离开地面大于30cm，防止钢筋锈蚀，存放钢筋的库房，不能存放酸性、油、盐之类物品，远离有害气体，以免污染或腐蚀钢筋。 3、格栅钢架加工 拱墙格栅钢架由三个单元组成，全环格栅钢架由四个单元组成，各单元在洞外预制，洞内拼装架设，组成完整钢架。

编制者： 复核者： 接受单位： 接收负责人： 技术交底书 编号: 主送单位 新老渡口一号隧道进口作业队 日 期 工程名称 ZDK545+700~720初期支护 根据图号 涪怀增综隧（14）07

编制者： 复核者： 接受单位： 接收负责人： 技术交底书 编号: 主送单位 新老渡口一号隧道进口作业队 日 期 工程名称 ZDK545+700~720初期支护 根据图号 涪怀增综隧（14）07

格栅钢架示意图 编制者： 复核者： 接受单位： 接收负责人： 技术交底书 编号: 主送单位 新老渡口一号隧道进口作业队 日 期 工程名称 ZDK545+700~720初期支护 根据图号 涪怀增综隧（14）07

3.1、各单元由主筋N1、N2，腹筋N3、N4、N5及接头角钢焊接并加设箍筋N6构成。主筋与角钢和腹筋之间均采用焊缝连接，角钢焊接处hf=10mm，腹筋焊接处采用全长焊接且焊缝有效厚度不小于4mm。箍筋N5的环向间距在各单元处均不大于0.5m。 3.2、各单元之间以螺栓连接。 3.3、钢架的制造注意项 a、格栅钢架在工作台上加工,根据不同断面的钢筋主筋轮廓放样成钢筋弯曲模型。放样时根据工艺要求预留焊接收缩余量及切割的加工余量。 b、格栅钢架主筋用钢筋弯曲机弯制，要求弧形圆顺、尺寸准确。 c、拱部边墙等各单元钢架应分别加工； d、按设计加工好格栅钢架的各单元钢架后试拼,检查钢架尺寸及轮廓是否合格，要严格控制节点板的钻孔尺寸。

编制者： 复核者： 接受单位： 接收负责人： 技术交底书 编号: 主送单位 新老渡口一号隧道进口作业队 日 期 工程名称 ZDK545+700~720初期支护 根据图号 涪怀增综隧（14）07

4、钢架的架设 4.1、钢架一般在第一次喷射砼且系统锚杆打完后，按设计位置安设，对局部欠挖部分应予凿除，以保证钢架施工位置、结构、尺寸正确。 4.2、安装前，应检查开挖断面的中线及高程。安装前应清除低脚下的虚碴及其它杂物，超挖部分应用混凝土填充。钢架形成的面应垂直于隧道中线。垂直度允许偏差为±20。 4.3、钢架底端必须置于牢固地层上并设置长度为0.5m的基础钢板和不少于2根的锁脚锚杆，必要时采用衬砌混凝土回填基底。 4.4、钢架与初喷混凝土间务必紧密接触，空隙处用混凝土垫块楔紧。 4.5、钢架间距允许偏差为±100mm，横向安装允许偏差为±50mm，竖向安装不低于设计标高。 4.6、沿钢架设直径为Φ22mm的纵向连接钢筋，连接钢筋环向间距不大于1m，搭接长度为钢架宽度，其端部与钢架之间一般采用焊接，焊缝高度为10mm。 4.7、钢架的喷射砼保护层厚度不小于1cm。 编制者： 复核者： 接受单位： 接收负责人： 技术交底书 编号: 主送单位 新老渡口一号隧道进口作业队 日 期 工程名称 ZDK545+700~720初期支护 根据图号 涪怀增综隧（14）07

图2 型钢拱架施工工艺流程图 编制者： 复核者： 接受单位： 接收负责人：

施工准备 开挖面超欠挖处理 清除拱脚底浮渣 铺设钢筋网、架立钢架 测定钢架位置 初喷混凝土 安装纵向钢筋连接筋 钢架实拼、检验 校正处理 安装质量检查 锚杆固定、打锁脚锚杆 运入洞内拼装 原材料检验

喷混凝土 结 束

钢构件加工 校正处理 合格 不合格处理

合格 不合格处理 技术交底书 编号: 主送单位 新老渡口一号隧道进口作业队 日 期 工程名称 ZDK545+700~720初期支护 根据图号 涪怀增综隧（14）07

5、钢架安装标准 5.1、钢架安装前检查掌子面开挖净空，并挖除钢架底脚处虚渣，垫型钢进行高差调整。 5.2、分片的钢架用人工在掌子面组成整榀钢架，拧紧螺栓； 5.3、钢架校正后，将钢架外缘连接处缝隙用钢楔楔紧；钢架与围岩间的间隙应采用喷射混凝土喷填密实，不允许回填片石。 四、质量标准 1、钢架加工的焊接不得有假焊，焊缝表面不得有裂纹、焊瘤等缺陷。每榀钢架加工完成后放在水泥地面上试拼，周边拼装允许误差为±3cm，平面翘曲小于2cm。钢架在开挖或喷混凝土后及时架设。 2、安装前清除底脚下的虚碴及杂物，钢架安装允许偏差：钢架间距±10cm、横向位置与设计位置偏差不超过±5cm，高程不低于设计标高，垂直度误差±2°。

3、钢架拼装可在开挖面以外进行，各节钢架间以螺栓连接，连接板密贴。

编制者： 复核者： 接受单位： 接收负责人：

合集下载

基坑支护工程技术交底

基坑支护工程技术交底

基坑支护工程技术交底引言概述：基坑支护工程技术交底是指在基坑工程施工前，施工方对相关技术进行交底，确保施工人员了解并能正确应用相关支护技术，以确保基坑工程的安全和质量。

本文将从五个方面详细阐述基坑支护工程技术交底的内容和要点。

一、施工方案交底1.1 施工方案的编制和审批施工方案是基坑支护工程的重要文件，应由专业技术人员编制，并经过相关部门的审批。

施工方案中应包括基坑支护的具体措施、施工步骤、施工工艺等内容。

1.2 施工方案的交底内容在施工方案交底中，应详细介绍施工方案的编制背景、目的和要求，以及具体的施工措施和技术要点。

同时，还应对施工过程中可能浮现的问题和应对措施进行说明。

1.3 施工方案交底的方式和时间施工方案交底可以采用会议形式、培训形式或者现场指导形式进行。

交底应在施工前充分进行，确保施工人员对施工方案有充分的了解和掌握。

二、支护材料交底2.1 支护材料的种类和特点基坑支护工程中常用的支护材料有钢支撑、混凝土、钢板桩等。

施工方应对各种支护材料的种类、特点和使用方法进行详细的交底。

2.2 支护材料的质量要求支护材料的质量直接关系到基坑工程的安全和稳定性。

施工方应对支护材料的质量要求进行明确交底，包括材料的强度、耐久性、防腐蚀性等方面。

2.3 支护材料的施工方法不同的支护材料有不同的施工方法和要求，施工方应对支护材料的施工方法进行详细的交底，确保施工人员能正确使用和操作支护材料。

三、施工工艺交底3.1 基坑开挖工艺基坑开挖是基坑支护工程的第一步，施工方应对基坑开挖的工艺和要点进行交底，包括开挖的深度、坡度、开挖机械的选择和使用等。

3.2 支护结构施工工艺支护结构的施工工艺是基坑支护工程的核心内容，施工方应对支护结构的施工工艺和要点进行详细交底，包括支撑的布置、混凝土浇筑的方法等。

3.3 基坑回填工艺基坑回填是基坑支护工程的最后一步，施工方应对基坑回填的工艺和要点进行交底，包括回填材料的选择、回填的层次和压实方法等。

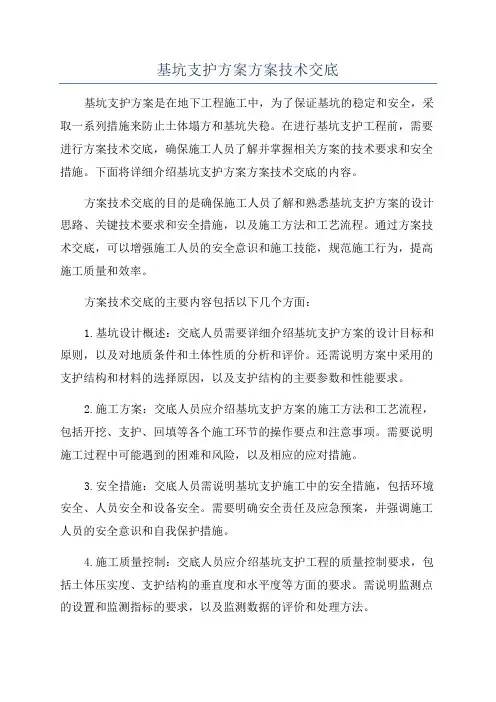

基坑支护方案方案技术交底
