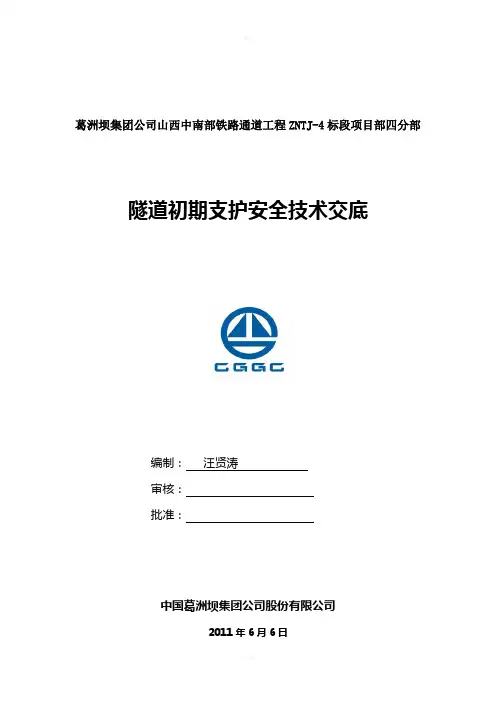

葛洲坝集团公司山西中南部铁路通道工程ZNTJ-4标段项目部四分部隧道初期支护安全技术交底编制：汪贤涛审核：批准：中国葛洲坝集团公司股份有限公司2011年6月6日隧道初期支护安全技术交底隧道初期支护施工应严格执行（2009-09-24）《铁路隧道工程技术规范》、铁建设（2010）120号文件规定外；还应注意以下几点：1、进入工作面首先检查作业环境是否安全，作业台车的安全设施是否符合相关要求，移动时不得载人，就位后刹车，经过计算，强度、刚度安全储备，围栏设置（各层符合规定），操作平台应满铺。

作业人员必须服从现场负责人的统一安排，各班组长在施工前对作业人员进行安全技术交底及坚持班前安全讲话制度。

2、不许穿拖鞋及赤膊上班，作业时根据作业要求佩戴好防护用品。

3、必须按安全技术交底的程序进行作业，施工中发现问题及时报告现场领导。

4、施工所用各种机具设备和劳动保护用品应定期进行检查和必要的验收，保证其经常处于良好状态。

不合格的机具设备和劳动保护用品严禁使用。

5、专人负责安全防护监控，对四周围岩密切关注，发现异常情况立即组织施工人员撤离。

隧道初期支护针对性交底：一、洞身锚杆施工1.施工前首先检查锚杆施工操作平台的稳定性、平台周围设有不低于1米的围栏、操作人员穿防滑鞋、安全防护设施齐全。

2.打锚杆眼要按照设计的间距进行、及时量测锚杆眼的深度。

3.打锚杆眼的风钻支架要支在稳定处。

使用电钻，应防止触电事故的发生。

4.锚杆施工地段不得进行拆卸、修理风钻等与本工序无关的其他作业。

5.锚杆施工要有专人检查安全及锚固质量等项工作。

二、小导管注浆施工1、首先检查施工上方围岩的稳定性，必要时先做好锚喷支护工作，确保施工人员安全。

2、钻机必须设置稳固并经常检查。

3、操作人员遵守钻机作业的相关安全规定。

4、小导管注浆作业时密切观察注浆压力，防止爆管。

5、搭设的作业平台符合安全要求，严禁施工人员攀登脚手架及钢筋头上下，须设置安全梯、系安全绳。

一、编制说明本模板适用于隧道初期支护施工前的安全技术交底工作，旨在明确施工过程中的安全要求、操作规范和应急处置措施，确保施工安全。

以下为隧道初期支护安全技术交底模板，具体内容如下：二、交底内容1. 施工安全责任（1）施工单位应成立以项目经理为第一责任人的安全生产领导小组，负责组织、协调、实施安全生产管理工作。

（2）各施工班组应设立专职安全员，负责本班组的安全管理工作。

2. 施工现场安全管理（1）进入施工现场的人员必须遵守国家有关安全生产法律法规，服从现场管理人员指挥。

（2）施工现场应设置安全警示标志，明确警示区域，防止意外事故发生。

（3）施工现场应保持整洁、有序，施工材料、工具应堆放整齐，不得占用消防通道。

3. 施工人员安全防护（1）施工人员应按规定佩戴安全帽、安全带、防护眼镜、防尘口罩等个人防护用品。

（2）高处作业人员应系好安全带，佩戴安全帽，禁止酒后作业。

4. 施工设备安全（1）施工设备应定期检查、维护，确保设备安全可靠。

（2）施工过程中，操作人员应严格按照设备操作规程进行操作，不得擅自改变设备性能。

5. 施工材料安全（1）施工材料应按照设计要求进行采购、验收，确保材料质量。

（2）施工过程中，材料堆放应整齐、牢固，防止材料滑落伤人。

6. 施工操作安全（1）隧道初期支护施工应严格按照施工图纸和施工方案进行，确保施工质量。

（2）施工过程中，应密切关注围岩变化，发现异常情况立即停止施工，并报告现场负责人。

（3）隧道初期支护施工过程中，应加强锚杆、喷射混凝土等施工环节的质量控制。

7. 应急处置（1）发生安全事故时，现场人员应立即停止施工，及时上报。

（2）根据事故情况，采取相应的应急处置措施，确保人员安全。

（3）事故发生后，应及时进行事故调查和处理，总结经验教训，防止类似事故再次发生。

三、交底要求1. 施工单位应将本模板内容传达至所有施工人员，确保施工人员了解并遵守安全规定。

2. 施工单位应定期组织安全教育培训，提高施工人员的安全意识和技能。

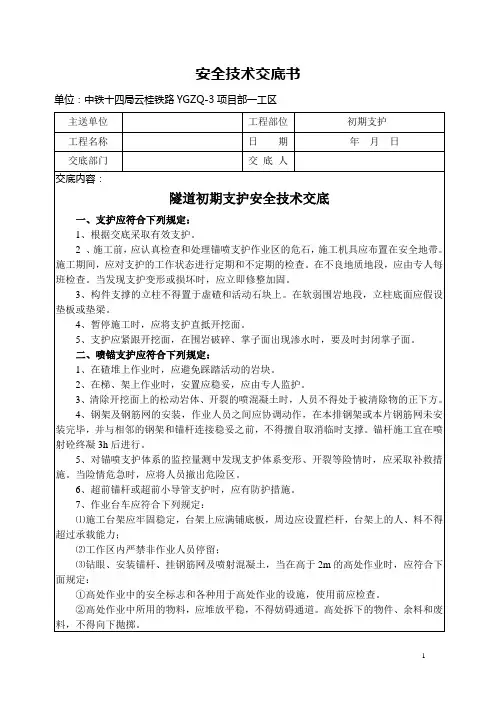

初期支护施工安全技术交底一、交底内容：1、初期支护施工安全技术交底二、安全要求：1、隧道各部开挖后，除围岩完整坚硬，以及设计文件中规定的不需支护外，都必须根据围岩情况、施工设计采取有效的支护。

2、施工期间，现场施工负责人应会同有关人员对支护各部定期进行检查。

在不良地质地段每班应设专人随时检查，当发现支护变形或损坏时，应立即整修和加固；当变形或损坏情况严重时，应先将施工人员撤离现场，再行加固。

3、洞内支护，宜随挖随支护，支护至开挖面的距离一般不得超过4m如遇石质破碎、风化严重和土质隧道时，应尽量缩小支护工作面。

当短期停工时，应将支撑直抵工作面。

4、不得将支撑立柱置于废碴或活动的石头上。

软弱围岩地段的立柱应加设垫板或垫梁，并加木楔塞紧。

7、钢支架安装，宜选用小型机具进行吊装，并应遵守本规程“起重吊装”的规定。

8、喷锚支护时，危石应先清除干净，脚手架应牢固可靠，喷射手应配戴防护用品；机械各部应完好正常，压力应保持在0.2MPa左右；注浆管喷嘴严禁对人放置。

9、当发现已喷锚区段的围岩有较大变形或锚杆失效时，应立即在该区段增设加强锚杆，其长度应不小于原锚杆长度的1.5倍。

如喷锚后发现围岩突变或围岩变形量超过设计允许值时，宜用钢支架支护。

10、当发现测量数据有不正常变化或突变，洞内或地表位移值大于允许位移值，洞内或地面出现裂缝以及喷层出现异常裂缝时，均应视为危险信号，必须立即通知作业人员撤离现场，待制定处理措施后才能继续施工。

安全技术交底主要包括两个方面的内容：一是在施工方案的基础上按照施工的要求，对施工方案进行细化和补充；二是要将操作者的安全注意事项讲清楚，保证作业人员的人身安全。

安全技术交底工作完毕后，所有参加交底的人员必须履行签字手续，施工负责人、生产班组、现场专职安全管理人员三方各留执一份，并纪录存档安全技术交底的作用。

安全技术交底的目的：在工程施工开工前，组织工程技术人员、施工管理人员和一线施工作业人员开展安全技术交底活动，把即将开展施工需要交待的施工工艺、工序、投入的机械设备、工程质量要求、施工过程中存在的危险因素、应对危险的安全技术措施、预防措施、应对突发事件危害的应急处置措施和救援行动需要注意的事项等进行交待。

隧道初期支护安全技术交底随着城市化进程的快速推进，地下隧道建设在交通建设中扮演着重要的角色。

为了确保隧道的安全和稳定，隧道初期支护技术显得尤为重要。

本文将对隧道初期支护安全技术进行交底，确保相关工作人员能够全面了解、熟悉并规范操作。

下面将从隧道初期支护技术的重要性、常见的支护方式以及工作中需要注意的事项三个方面对隧道初期支护安全技术进行交底。

一、隧道初期支护技术的重要性隧道初期支护技术是确保隧道安全施工和运营的重要环节。

在隧道施工过程中，面临着各种地质条件、工程难题和风险挑战。

隧道初期支护技术的目标是保持隧道的稳定，抵抗地表和地下水的压力，防止地层塌方和内堆等事故的发生。

只有通过科学合理的支护措施，才能确保隧道的安全性和稳定性，同时为后续的施工提供一个良好的基础。

二、常见的支护方式在隧道初期支护中，有多种常见的支护方式：1. 土压平衡法：土压平衡法采用盾构机进行施工，通过人工控制盾构机在隧道施工过程中的推进速度和注浆压力，使土体保持平衡状态，从而实现隧道初期的支护。

2. 钢拱架支护法：钢拱架支护法常用于较大跨度的地下隧道。

在施工过程中，先建立起一定长度的钢拱架，然后再进行后续的开挖作业。

钢拱架能够有效地支撑隧道，防止地层塌方。

3. 岩体锚喷法：岩体锚喷法是一种常见的地下岩体支护方式。

在隧道初期开挖时，通过钢筋锚杆和泵送喷射混凝土的方法，将岩体牢固地与隧道墙壁连接起来，增强了隧道的稳定性和承载力。

三、工作中需要注意的事项在进行隧道初期支护工作时，需要注意以下事项：1. 细致的施工计划：在进行隧道初期支护工作前，必须制定详细的施工计划，包括支护方法、支护时间、施工步骤等。

严格按照计划进行施工，确保施工进度和质量。

2. 定期巡视检查：隧道初期支护工作完成后，需要定期巡视检查支护结构的情况。

对于发现的问题及时进行处理，确保支护结构的完好和可靠。

3. 严格遵循相关操作规程：隧道初期支护工作涉及到大量的操作规程和安全措施，工作人员必须严格遵循相关规定，正确佩戴个人防护装备，确保自身安全。

隧道开挖及支护安全技术交底一、前言隧道开挖是一项复杂而危险的工程，需要涉及到多个层面的技术和步骤。

隧道在建设过程中，不仅需要考虑地质和水文条件，还要注重对人员、设备和周围环境的安全保障。

本文主要讲述隧道开挖及支护过程中需要注意的安全技术。

二、隧道开挖前的安全准备2.1 项目设计评估在隧道开挖前，必须对工程进行全面评估和设计，包括设计方案、地质勘探、工程测量等。

在设计评估过程中要注重隧道稳定性和安全性，以及对地质和水文条件的考虑，确保隧道建设过程中不会对周围地区造成不良影响。

针对不同的地质特征选择不同的开挖方式，根据实际情况调整方案，量身定制支护结构和方案，满足施工要求和安全要求。

2.2 安全意识培训在隧道开挖前，所有工作人员都需要经过严格的安全培训和技术考核，掌握专业的隧道开挖技术和必要的安全知识。

隧道开挖是一项危险的工程，施工人员必须明确隧道安全的重要性，注意施工现场安全防范、警示和检查。

三、隧道开挖期间的安全技术3.1 施工区域的划分管理施工区域是指隧道开挖的实际工作区域。

施工前需要对施工区域进行合理划分，明确各个施工区域的功能、位置、人员分布、设备布置等。

同时要建立严格的施工管理制度和安全保障制度，加强施工区域的监控和管控，确保施工现场的安全性和有序性。

3.2 员工和设备的安全施工现场需要建立严格的安全管理制度，确保员工和设备的安全。

要加强对施工设备、机械等的安全管理，有计划地保养维护，避免因设备故障给施工工作带来的危险和隐患。

同时要加强对工作人员的安全管理，建立合理的工作安排和人员交接机制，加强对工作人员的培训和考核，引导员工重视安全工作，严格按照安全操作规程进行操作。

3.3 地质灾害应对隧道在建设过程中会受到地质灾害的影响，如塌方、滑坡、地震等。

为有效应对此类灾害，需要针对不同地质情况制定应急预案，做好隧道施工现场的应急措施，保障员工和设备的安全。

同时，在施工操作过程中要注意不要破坏周边自然环境和生态环保。

SHTJ.09 技术交底书工程名称施工单位隧道一队施工技术负责人编制单位工程部交底人职称(务)技术交底内容V级围岩初期支护技术交底目的：锚喷支护是隧道主体结构的一个重要组成部分，是隧道施工的关键工序之一，也是隧道施工安全的重要保障，为了优质安全施工，使锚喷支护（型钢钢架支撑）作业规范化、标准化，特制定本技术交底。

施工方案及工艺：一、钢架1、施工方法：钢架在现场工作台上加工，采用冷弯机根据不同断面的轮廓放样弯曲成型，加工焊接而成。

钢架加工好后组织试拼，检查钢架的轮廓尺寸是否合格。

严格控制节点板的钻孔尺寸。

钢架加工误差沿隧道周边轮廓不大于3cm，平面翘曲小于±2cm。

接头连接同类可互换。

结构试验时，在工作台上将钢架拼装成环，外侧使用油顶、仪表，按设计荷载进行加压，使用钢筋应力计及收敛仪器，检测钢架内力和变形情况。

钢架各单元明确标注类型及单元号，分类堆放在干燥处。

钢架在初喷后安装，钢拱架与岩面之间尽量接近，预留2-3cm保护层，在安装过程中当钢架和围岩有较大空隙时，设垫块。

钢拱架之间用φ22钢筋连接，环向间距100cm 交错布置。

拱脚放在特制的基础或原状土上。

拱架垂直于隧道中线，上下左右偏差小于±5cm,倾斜度小于±2°。

拱脚标高不准时严禁用土回填，应设置钢垫板调整，使拱脚线位于设计标高以上。

钢拱架在开挖后尽快安装完成。

2、质量验收标准：1）钢架所使用的原材料进场检验必须符合有关规定及设计要求，所用钢材应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。

2）钢架的弯制及钢架的结构尺寸应符合设计要求。

3）钢架安装的位置、接头连接、纵向拉杆应符合设计要求，钢架安装不得侵入二次衬砌断面，脚底不得有虚碴。

4）沿钢架外缘每隔2m用混凝土预制块与围岩顶紧，钢架与围岩间的间隙应采用喷射混凝土喷填密实。

钢架的落底接长和钢架间的连接应符合设计要求。

钢架立柱埋入底复核者：签收者：签收时间：工程名称施工单位隧道一队施工技术负责人编制单位工程部交底人职称(务)技术交底内容板深度应符合设计要求，并不得置于浮碴上。

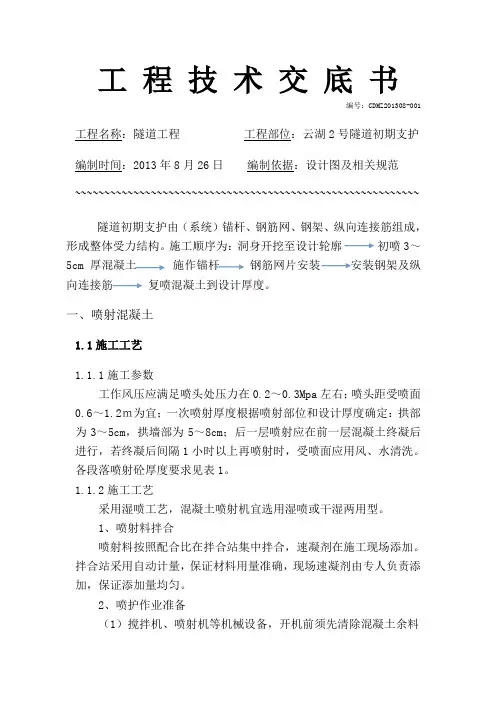

工程技术交底书编号：CDMZ201308-001工程名称：隧道工程工程部位：云湖2号隧道初期支护编制时间：2013年8月26日编制依据：设计图及相关规范~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~隧道初期支护由（系统）锚杆、钢筋网、钢架、纵向连接筋组成，形成整体受力结构。

施工顺序为：洞身开挖至设计轮廓初喷3～5cm厚混凝土施作锚杆钢筋网片安装安装钢架及纵向连接筋复喷混凝土到设计厚度。

一、喷射混凝土1.1施工工艺1.1.1施工参数工作风压应满足喷头处压力在0.2～0.3Mpa左右；喷头距受喷面0.6～1.2ｍ为宜；一次喷射厚度根据喷射部位和设计厚度确定：拱部为3～5cm，拱墙部为5～8cm；后一层喷射应在前一层混凝土终凝后进行，若终凝后间隔1小时以上再喷射时，受喷面应用风、水清洗。

各段落喷射砼厚度要求见表1。

1.1.2施工工艺采用湿喷工艺，混凝土喷射机宜选用湿喷或干湿两用型。

1、喷射料拌合喷射料按照配合比在拌合站集中拌合，速凝剂在施工现场添加。

拌合站采用自动计量，保证材料用量准确，现场速凝剂由专人负责添加，保证添加量均匀。

2、喷护作业准备（1）搅拌机、喷射机等机械设备，开机前须先清除混凝土余料表1 云湖2号隧道喷射混凝土支护统计表：和其它杂物，然后检查各操作把手、开关、按扭、仪表是否灵活可靠，试运转后电机、泵体及传动部分是否正常，各密封部位、各管阀有无漏风、漏水、漏油现象，如有故障必须事先排除，严禁机械带病作业。

（2）检查供风、供水、供电管线路的布置是否合理、是否安全。

检查混凝土喷咀的供水孔是否有堵塞现象，软管是否过度磨损，接头是否安全可靠。

（3）在开挖面上进行初次喷护，应先检查危石、浮碴和岩粉是否清除干净、石质好坏、有无渗水、超欠挖情况等，通过检查确定当班工作量和喷射作业时的安全措施。

（4）喷护前用高压风、水冲（吹）工作面，清除浮尘、浮石。

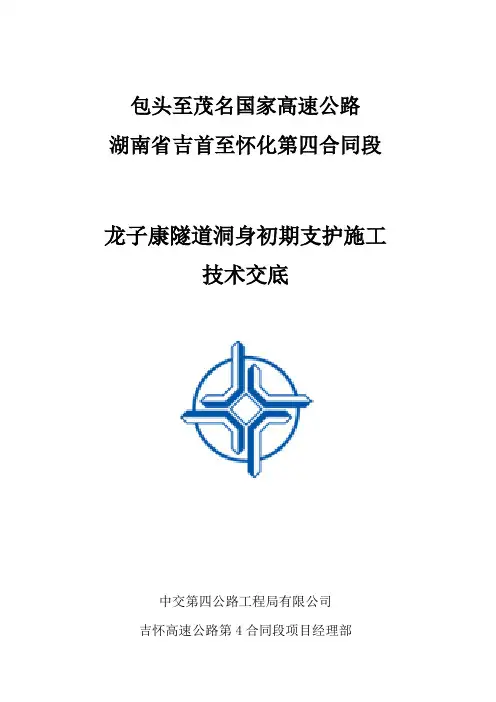

包头至茂名国家高速公路湖南省吉首至怀化第四合同段龙子康隧道洞身初期支护施工技术交底中交第四公路工程局有限公司吉怀高速公路第4合同段项目经理部一、工程概况龙子康位于凤凰县吉信镇锡坪村内,是一座上、下行合建的四车道连拱高速公路隧道。

隧道的中心桩号为K19+862.5,隧道长475m，洞轴线呈约206度方向展布，最大埋深54米，隧道净空：2х10.75х5。

0米，隧道平面位于半径为1600米右偏圆曲线上。

隧道纵坡为2.5％和—0。

3％的人字坡。

隧道进口为削竹式洞门，出口为端墙式洞门。

隧道围岩分类为Ⅲ、Ⅳ和Ⅴ级围岩，其中Ⅲ级围岩段长度为180m，Ⅳ级围岩段长度为220m，Ⅴ级围岩段长度为75m。

本隧道共设计了4种初期支护形式：LS5、LS4a、LS4b、LS3.初期支护参数表二、施工进度计划及人力、机械使用计划；2.1本工程计划于2009年6月20日开工，2010年9月30日完工，共计14月。

隧道初期支护进度计划表2。

2管理人员名单：技术负责人：夏颂军现场负责人：于会滨现场技术负责人：葛立辉、徐星兰志忠测量负责人:曾伟胜质检负责人:张干安全负责人：张英才试验负责人：李顺堂材料负责人：李金兰后勤负责人:颜赛丰2.3作业人员、机械及材料投入计划：2。

3。

1龙子康隧道初期支护施工共投入6个作业组，共计投入作业人员30人2.3.2机械准备情况表2.3。

3材料准备情况表三、施工方案3.1Ⅴ、Ⅳ、Ⅲ级围岩初期施工方法必须在开挖后立即进行初期支护,支护作业视围岩稳定程度，依据设计文件，采用不同的支护参数。

3.1。

1V级围岩应先超前预支护后开挖，洞口明暗交接28m范围内采用管棚（Φ108mm×6mm)+注浆施工,洞身其他地段可采用“小导管+注浆"预支护.喷锚施工支护也必须紧跟开挖面实施，拱墙、边墙均设系统锚杆，钢筋网喷射混凝土，锚杆采用D25中空注浆锚杆，锚杆尾端焊接在钢拱架上。

中空注浆锚杆，长3.5m，纵向间距50cm，环向间距100cm。

隧道施工初期支护技术交底隧道施工初期支护隧道施工初期支护1．超前锚杆、小导管宜和格栅钢架配合使用，长度宜为..3.0~3.5m，并应大于循环进尺的..2倍。

..2．超前锚杆外插角度宜为..10o~20o，小导管外插角宜小于..10o。

..3．地表锚杆是一种地表预加固地层的措施，适用于洞口浅埋地段及某些偏压地段。

.. 4．小导管周边注浆适用于自稳时间..12h以内，甚至没有自稳能力的围岩中。

该法需和钢架配合使用。

..5．当围岩自稳时间在..12~24h之间，必须采用先超前支护后开挖的措施，通常采用超前锚杆支护，若洞室跨度较大，可采用超前小导管支护。

..6．超前锚杆、小导管施工参数围岩级别锚杆直径小导管直径纵向间距环向间距外插角（mm）（mm）（m）（cm）锚杆小导管..Ⅵ20~2240~503~525~3510o~20o5o~10oⅤ18~2030~402.5~3.540~30二、湿喷砼施工1.施工方法喷射砼采用湿喷施工，湿喷作业前搞好光面爆破。

在洞外集中拌制混凝土，混凝土运输车运至作业点，由湿式喷射机喷射，喷头处加入速凝剂。

A、材料选择：水泥优先选用普通硅酸盐水泥，软弱围岩中选用早强水泥，水泥标号不低于425号。

B、细骨料与粗骨料的级配符合《锚杆喷射混凝土支护技术规范》的规定。

并定期检查骨料中的含水量。

B、细骨料与粗骨料的级配符合《锚杆喷射混凝土支护技术规范》的规定。

并定期检查骨料中的含水量。

2、喷射砼顺序喷射砼顺序应先墙后拱，岩面不平时，先喷凹处找平。

在边墙部份为自下而上，从左到右或从右到左，并注意呈旋转轨迹运动，一圈压半圈，纵向按顺序进行，旋转半径一般为15cm，每次蛇行长度为3～4m。

在拱部拱脚至拱腰处，自下而上。

拱腰至拱顶由里向外喷射砼进行。

岩层松软易坍时，喷射作业紧跟作业面，初喷时先拱后墙，复喷时先墙后拱。

喷射砼时，其喷射砼速度保持适中，适时加以调整。

3、喷射工艺流程细骨料水泥水喷射机速凝剂..压缩空气喷射混凝土工艺流程图a)原材料检查：对使用的各种原材料进行质量检查，合格后方能使用。

隧道开挖与初期支护施工技术交底一、工程概况辛庄隧道左线162021右线隧道1615m,开挖土石方约48.4万m3,衬砌混凝土约7万m3。

设计为分离式单洞三车道隧道,行车方向左右侧设双侧检修道。

建筑限界:限宽0.75+0.5+3.75×3+1.00+1.00=14.50m；限高5m；车行横洞限宽4.5m,限高5m；人行横洞限宽2.0m,限高2.5m。

人行横洞沿着隧道纵向每250m设置一道与车行横洞相间设置,车行横洞每750m设置一道。

线路平曲线如表所示,线路纵坡:左线1.8%,右线1.8%。

在设计中根据隧道宽度,隧道采用三心圆断面,车行、人行横洞采用直墙半圆拱断面。

隧道洞口设明洞,端墙式洞门,复合式衬砌结构。

地质由上到下为全风化、半风化、微风化灰岩。

Z5P型衬砌每延米工程数量表二、施工准备施工准备:包括风、水、电管路的连接,锚杆、及冬施材料准备,机械设备及小型机具的检查保养等,确保钻孔作业的顺利进行三、主要施工方法完成洞顶截水沟、洞口边仰坡防护、超大管棚工作后,可开始洞身开挖工程。

我合同段选定左线ZK59+476∼ZK59+476.5段洞身开挖为首件工程。

(一)洞身开挖1、开挖施工遵循“管超前、严注浆、短开挖、强支护、快封闭、勤测量”的原则。

暗挖段隧道采用光面爆破及湿喷技术,并按仰拱超前,拱墙衬砌一次立模灌注的原则施工。

Ⅲ、Ⅳ、Ⅴ级围岩采用台阶法开挖, Ⅲ级围岩仰拱与掌子面的距离不大于90m,二衬与掌子面的距离不大于12021Ⅳ级围岩仰拱与掌子面的距离不大于50m,二衬与掌子面的距离不大于90m；Ⅴ级围岩仰拱与掌子面的距离不大于35m,二衬与掌子面的距离不大于70m。

2、台阶开挖法台阶法施工工艺流程图3、台阶法施工工序说明(1)上台阶开挖；(2)上台阶初期支护；(3)下台阶开挖；(4)下台阶初期支护；3、施工要求(1) 台阶不宜多分层,上下台阶之间的距离尽可能满足机具正常作业,并减少翻渣工作量；当顶部围岩破碎,需支护紧跟时,可适当延长台阶长度。
