《露天矿运输设备》教案2

露天矿开拓运输设计从露天采矿场开辟通达选矿厂(破碎厂)和排弃场的矿岩运输通道的露天采矿工程设计。

露天矿开拓运输设计与矿山总平面布置关系密切，因此，通常与矿山工业场地、选矿厂(破碎厂)、废石场以及矿山排水、通风等设施统筹考虑。

露天矿开拓运输设计还与露天矿技术经济指标优劣紧密相关，它影响到矿山基本建设工程量、基建投资、矿山投产达产期限和矿石成本等。

露天矿开拓运输系统一旦建成，将在较长时期内使用，不宜改变。

露天矿开拓运输设计主要内容包括：开拓运输方法选择、开拓运输方案技术经济比较、运输线路类型与布置方式确定、运输设备选择等。

开拓运输方法选择开拓运输方法根据矿区地形与工程地质条件、露天矿设计规模、采场尺寸、采矿工艺和工业场地位置等因素确定。

露天矿开拓运输方法按运输设备类型分为道路开拓运输、铁路开拓运输和联合开拓运输三类。

道路开拓运输适用于地形和矿床埋藏条件复杂的矿山。

运距一般在3km以内。

优点是机动灵活，适应性强，基建投资少。

缺点是经济运距短，运输成本高。

常用的运输设备为自卸汽车。

露天矿采用的汽车载重量一般为15～154t。

美国、澳大利亚等国家的露天矿，采用的汽车载重量最大达318t。

铁路开拓运输优点是运量大、运距长(4km以上)，运输成本低。

但线路工程量大、基建投资高、建设时间长。

铁路按轨距划分为准轨和窄轨两种。

准轨铁路开拓运输适用于运量大，地形坡度30。

以下，比高在200m以内的规模大的露天矿。

窄轨铁路开拓一般用于运量小的中等以下规模的矿山。

中国冶金露天矿中规模大的矿山采用粘着重为100～150t 的电机车和载重量为60～100t 的矿车；中等以下规模的露天矿采用粘着重为10～40t 的电机车和容积为10m3以下的矿车。

联合开拓运输按运输方式不同组合，有道路- 铁路、道路(或窄轨铁路) - 斜坡提升、道路(或窄轨铁路) - 平硐溜井、道路- 破碎转载站- 胶带输送机和自溜- 斜坡道等五种。

(1)道路- 铁路联合开拓运输。

第二节露天开拓运输方式露天矿床开拓是建立地面与露天矿场内各工作水平之间的矿岩运输通路（即出入沟或井巷）、以保证露天矿场正常的运输联系、及时准备出新的作业水平。

影响开拓方案设计的主要因素如下。

①矿区自然条件。

②开采技术条件。

③经济因素。

按运输方式不同，露天矿开拓可以分为公路运输开拓、铁路运输开拓、平硐溜井开拓、胶带运输开拓、斜坡提升开拓、联合开拓。

一、公路运输开拓 该方式对开采地形复杂的露天矿适应性强。

公路运输开拓采用的主要设备是汽车。

其坑线布置形式有：直进式、回返式、螺旋式以及多种形式相结合的联合方式。

（一）直进式坑线开拓：当山坡露天矿高差不大、地形较缓、开采水平较少时，可采用直进式坑线开拓；当凹陷露天矿 开采深度较小、采场长度较大时，也可采用直进式坑线开拓。

（二）回返式坑线开拓：当露天矿开采相对高差较大、地形较陡、采用直进式坑线有困难时，常采用回返式坑线开拓， 或采用直进—回返联合坑线开拓。

山坡露天矿开拓干线在基建时期应修筑到最上一个开采水平。

回返坑线开拓适应性较强，应用较广。

应尽可能减少回头曲线数量。

并将回头曲线布置在平台较宽或边坡较缓的部位。

（三）螺旋坑线开拓：螺旋坑线开拓一般用于深凹露天矿。

扩帮工程量较小，而且螺旋线的曲率半径大，汽车运行条件 好，线路通过能力大。

其长度和推进方向要经常变化，各开采水平相互影响，使生产组织工作复杂。

当采场面积较小，且长、宽尺寸相差不大，同时开采的水平数较少以及采场四周岩石比较稳固时，可采用螺旋坑线开拓。

由于露天采场空间一般是变化的，坑线往往不能采用单一的布置形式，而多采用两种或两种以上的布置形式。

即联合坑线。

（四）公路运输开拓的出入沟口与连接平台（四）公路运输开拓的出入沟口与连接平台1.出入沟口（1）尽量设置在工程地质条件较好，地形标高较低，距工业场地及矿、岩接受点较近的地方；应避免和减少重载汽车在采场内作反向运行及无谓增加上坡距离，尽可能使矿石及岩石的综合运输功小，所需运输设备数量少。

采矿课程设计ii(露天部分)一、教学目标本课程的教学目标是让学生掌握露天采矿的基本概念、方法和技术，了解露天采矿的工程特点和环境问题，培养学生对采矿工程的认识和兴趣。

具体来说，知识目标包括：1.掌握露天采矿的基本概念和方法；2.了解露天采矿的工程特点和环境问题；3.熟悉露天采矿的技术发展趋势。

技能目标包括：1.能够分析露天采矿工程的特点和问题；2.能够运用露天采矿的方法和技术进行设计和优化；3.能够评估露天采矿工程的环境影响。

情感态度价值观目标包括：1.培养学生对采矿工程的兴趣和热情；2.培养学生对工程伦理和可持续发展的认识；3.培养学生对环境保护的责任感。

二、教学内容本课程的教学内容主要包括露天采矿的基本概念、方法和技术，以及露天采矿的工程特点和环境问题。

具体来说，教学大纲如下：1.露天采矿的基本概念和方法：包括露天采矿的定义、分类和特点，露天采矿的方法和技术。

2.露天采矿的工程特点和环境问题：包括露天采矿的工程流程和特点，露天采矿对环境的影响和解决方案。

3.露天采矿的技术发展趋势：包括露天采矿技术的创新和发展，露天采矿技术的应用和前景。

三、教学方法本课程的教学方法包括讲授法、讨论法、案例分析法和实验法。

具体来说：1.讲授法：通过教师的讲解和演示，向学生传授露天采矿的基本概念、方法和技术。

2.讨论法：通过小组讨论和课堂讨论，引导学生深入思考露天采矿的工程特点和环境问题。

3.案例分析法：通过分析具体的露天采矿案例，让学生掌握露天采矿的方法和技术在实际工程中的应用。

4.实验法：通过实验室实验和现场实习，让学生亲身体验露天采矿的工程特点和环境问题。

四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备。

具体来说：1.教材：选择一本权威的露天采矿教材作为主要教学资源，用于向学生传授基本概念、方法和技术。

2.参考书：提供一些相关的参考书籍，供学生进一步深入学习和研究。

3.多媒体资料：制作一些多媒体课件和教学视频，用于辅助讲解和演示，增加学生的学习兴趣和理解。

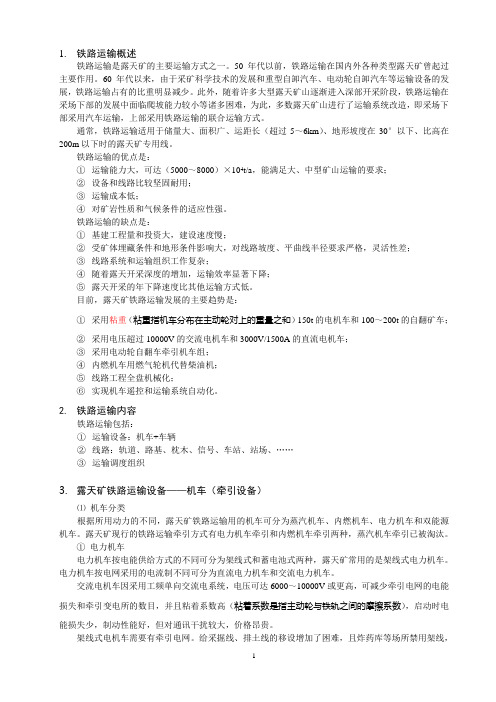

1.铁路运输概述铁路运输是露天矿的主要运输方式之一。

50年代以前，铁路运输在国内外各种类型露天矿曾起过主要作用。

60年代以来，由于采矿科学技术的发展和重型自卸汽车、电动轮自卸汽车等运输设备的发展，铁路运输占有的比重明显减少。

此外，随着许多大型露天矿山逐渐进入深部开采阶段，铁路运输在采场下部的发展中面临爬坡能力较小等诸多困难，为此，多数露天矿山进行了运输系统改造，即采场下部采用汽车运输，上部采用铁路运输的联合运输方式。

通常，铁路运输适用于储量大、面积广、运距长（超过5～6km）、地形坡度在30°以下、比高在200m以下时的露天矿专用线。

铁路运输的优点是：①运输能力大，可达（5000～8000）×104t/a，能满足大、中型矿山运输的要求；②设备和线路比较坚固耐用；③运输成本低；④对矿岩性质和气候条件的适应性强。

铁路运输的缺点是：①基建工程量和投资大，建设速度慢；②受矿体埋藏条件和地形条件影响大，对线路坡度、平曲线半径要求严格，灵活性差；③线路系统和运输组织工作复杂；④随着露天开采深度的增加，运输效率显著下降；⑤露天开采的年下降速度比其他运输方式低。

目前，露天矿铁路运输发展的主要趋势是：①采用粘重（粘重指机车分布在主动轮对上的重量之和）150t的电机车和100～200t的自翻矿车；②采用电压超过10000V的交流电机车和3000V/1500A的直流电机车；③采用电动轮自翻车牵引机车组；④内燃机车用燃气轮机代替柴油机；⑤线路工程全盘机械化；⑥实现机车遥控和运输系统自动化。

2.铁路运输内容铁路运输包括：①运输设备：机车+车辆②线路：轨道、路基、枕木、信号、车站、站场、……③运输调度组织3.露天矿铁路运输设备——机车（牵引设备）⑴机车分类根据所用动力的不同，露天矿铁路运输用的机车可分为蒸汽机车、内燃机车、电力机车和双能源机车。

露天矿现行的铁路运输牵引方式有电力机车牵引和内燃机车牵引两种，蒸汽机车牵引已被淘汰。

矿井提升运输授课教案一、教学目标1. 让学生了解矿井提升运输的基本概念、原理和设备。

2. 使学生掌握矿井提升运输的主要工艺流程和操作方法。

3. 培养学生对矿井提升运输设备的安全操作意识和维护能力。

二、教学内容1. 矿井提升运输的基本概念：矿井提升运输的定义、作用和分类。

2. 矿井提升运输的原理：矿井提升机械的工作原理、提升系统的组成。

3. 矿井提升运输的主要设备：提升机、矿车、导向轮、钢丝绳等。

4. 矿井提升运输的工艺流程：装载、提升、卸载等环节的操作步骤。

5. 矿井提升运输的操作方法：矿车的装载与卸载、提升速度的控制、安全注意事项等。

三、教学方法1. 采用讲授法，讲解矿井提升运输的基本概念、原理和设备。

2. 采用演示法，展示矿井提升运输的工艺流程和操作方法。

3. 采用实践教学法，让学生亲自动手操作矿井提升运输设备，提高实际操作能力。

4. 采用案例分析法，分析矿井提升运输中的安全事故，提高学生的安全意识和防范能力。

四、教学准备1. 准备矿井提升运输设备的图片、视频等教学资源。

2. 准备矿井提升运输设备的实物模型或模拟设备。

3. 准备相关的安全防护设备，如安全帽、防护手套等。

五、教学评价1. 学生能准确回答矿井提升运输的基本概念、原理和设备。

2. 学生能熟练操作矿井提升运输设备，掌握相关的操作方法。

3. 学生能分析矿井提升运输中的安全事故，并提出防范措施。

六、教学步骤1. 引入新课：通过展示矿井提升运输的图片或视频，引发学生对矿井提升运输的兴趣。

2. 讲解基本概念：讲解矿井提升运输的定义、作用和分类，让学生了解矿井提升运输的基本知识。

3. 演示提升运输原理：通过实物模型或模拟设备，演示矿井提升运输的原理，使学生直观地理解提升运输的工作过程。

4. 介绍主要设备：介绍矿井提升运输的主要设备，如提升机、矿车、导向轮、钢丝绳等，并讲解其功能和作用。

5. 讲解工艺流程：讲解矿井提升运输的工艺流程，包括装载、提升、卸载等环节的操作步骤。
