电梯的规格型号与分类

  • 格式：doc
  • 大小：425.75 KB
  • 文档页数：2

一、电梯的定义及主参数运行在至少两列垂电梯是服务于规定楼层的固定式升降设备。它具有一个轿厢，°的刚性导轨之间。轿厢尺寸与结构型式便于乘客出入或直的或倾斜角小于15 装卸货物。

电梯主参数： 额定载重量（KG）1. m/s）2.额定速度（

二、电梯的分类、TL）客货（两用）电梯（（乘客电梯（代号：TK）、载货电梯TH）、1.按用途分类：、观光电）TW）、船用电梯（TC）病床电梯（TB）、住宅电梯（TZ、杂物电梯（ 、其他电梯。、车辆电梯（汽车用电梯）（TQ）梯（TG）

按运行速度分类：2. 或更高的电梯，通常用于超高层建筑物内。a超高速电梯：3-10m/s 层以上的建筑物内。2-3m/s的电梯。通常用在16b高速电梯（甲类梯）：

的电梯。通常用在10层以上的建筑物内。c快速电梯（乙类梯）：＞1而≤2m/s层以下的建筑物或客货1m/s及以下的电梯。通常用在10d低速电梯（丙类梯）：

两用电梯或货梯。、直线Y）、交流电梯（J）、液压电梯（）3.按拖动方式分类：直流电梯（代号：Z 。电机驱动电梯（高科技产品？）、））、信号控制电梯（XHAS4.按操纵控制方式分类：按钮控制电梯（代号：AZ、、梯群程、下（或上）集选控制电梯、并联控制电梯（BL））集选控制电梯（JX W）、梯群智能控制电梯、微机控制电梯（序控制电梯（QK）

三、电梯的基本规格及型号拖动方式、db额定载重量、c额定速度、包括七个参数组成：1.a电梯的用途、 g门的型式轿厢尺寸、e控制方式、f工作性运送能力、通过以上七个方面的参数基本可以确定一台电梯的服务对象、 能以及对井道的机房等的要求，这些内容的搭配方式，又称为电梯系列型谱。

产品型号代号顺序如图：

第一部分是类、组、型和该型代号。．

中间其左上方为电梯额定载重量，右下方为额定速度，第二部分是主参数代号，

用斜线分开，均用阿拉伯数字表示。 第三部分是控制方式代号，用具有代表意义的大写汉语拼音字母表示。 2.电梯产品型号示例，2.5m/s额定载重量1000KG，额定速度a TKJ1000/2.5—JX：表示调速乘客电梯。 集选控制。

，额定速度1.6m/s1000KG—JX：表示直流乘客电梯。额定载重量，b TKZ1000/1.6

集选控制。，1000KG表示微机控制，交流调速乘客电梯。额定载重量： c

TKJ1000/1.6—JXW 额定速度1.6m/s，微处理机的集选控制。，0.63m/s额定速度1000KG表示液压货梯，AZTHY1000/0.63d —：额定载重量，按钮控制，自动门的结果组成如图：

合集下载

南越王宫博物馆大楼电梯基本规格一览表

南越王宫博物馆大楼电梯基本规格一览表

1 南越王宫博物馆大楼电梯基本规格一览表 大楼 类型 梯号 型号 台数 载重 速度 层/站 提升高度 井道尺寸 底坑深度 顶层高度 开门尺寸 阶宽 角度 井坑宽度 跨距 遗址保护主楼 无机房客梯 L1 Gen2-CN-MRL 1 1000 1.0m/s 3 12.57 2100*2400 1300 3850 900*2100 陈列展示楼 无机房客梯 L2 Gen2-CN-MRL 1 1000 1.0m/s 3 9 2200*1770 1300 3850 900*2100 陈列展示楼 无机房客梯 L3 Gen2-CN-MRL 1 1000 1.0m/s 3 9 2325*2000 1300 3850 900*2100 陈列展示楼 无机房客梯 L4 Gen2-CN-MRL 1 800 1.0m/s 5 17 1950*1800 1300 3850 900*2100 陈列展示楼 货梯 L5 Gen2-CN-MRL 1 3000 0.5m/s 4 13.5 3900*2800 1700 5000 标准 设备服务楼 无机房客梯 L6 Gen2-CN-MRL 1 1000 1.0m/s 2 4.5 2400*2000 1300 3850 900*2100 遗址保护主楼 自动扶梯 L7 LINK 1 1000 0.5m/s 30° 5050mm 1650 15682 —— —— 遗址保护主楼 全室外型 自动扶梯 L8 LINK 1 1000 0.5m/s 30° 7900mm 1650 20874 —— —— 陈列展示楼 自动扶梯 L9~L12 LINK 4 1000 0.5m/s 35° 4500mm 1650 11477 —— —— 设备服务楼 餐梯 L13 1 200 0.4ms 2 4.5 1300*1400 700 2000 600*1150 2 L1~L4、L6无障碍客梯技术规格一览表 梯型 Gen2-CN-MRL 梯号 L1~L4，L6 速度 1.0m/s 数量台 5 运行方式 单控 曳引机 永磁无齿轮曳引机驱动 控制方式 变频变压(VVVF)调速 开门方式 中分双扇门 轿厢天花型号 标准天花 轿厢壁 发纹不锈钢 轿 厢 门 发纹不锈钢 轿厢地板 真石胶 轿厢门踏板 硬质铝型材 候梯厅 层层发纹不锈钢厅门、小门套 候梯厅厅门踏板 硬质铝型材 轿厢内操作装置 发纹不锈钢面板，大屏幕集成式大厅位置指示器含16 段数码管数字显示，以及轿厢运行方向箭头 轿厢内无障碍装置 轿壁左侧配残障副操作盘及盲文按钮 候梯厅讯号装置 发纹不锈钢面板带有电梯位置以及方向指示 3 L1~L4、L6无障碍客梯控制功能 标准功能 故障记录 轿厢呼叫取消 复合钢带质量检测装置 防捣乱轿厢呼叫保护 电磁干扰滤波器 轿厢去顶部层站响应呼叫 电池控制板 制动软降噪 手动营救装置 轿厢去底部层站响应呼叫 轿厢自动返回设备 受控轿箱灯 切除大厅呼叫开关 独立轿厢门和厅门定时 轿厢位置指示器 轿厢信号灯 关门按钮 禁止门操作开关 延时驱动保护 开门按钮功能 增量型编码器 门定时保护 附加门定时 门区指示灯 轿厢紧急照明装置 附加电源 紧急召回操作 风扇（自动） 轿顶检修按钮 单台 大厅按钮 井道开关 限速器涨紧开关 大厅呼叫登记灯 大厅位置指示器 对讲机（轿厢-监控室） 对讲机 （轿厢-控制柜） 红外线光幕门保护 井道照明 满载直驶 单大厅呼叫装置 线性压力传感器称量装置 强迫关门 主断路器 轿厢超载装置 超速开关 底坑急停开关 底坑急停开关 服务板 轿厢位置参考系统 松绳开关 单相电源开关 检修极限开关 能量可再生型变频器 安全钳超速开关 应急灯 轿顶灯 热敏开关 三相五线制 驻停开关（软件功能） 附加功能 能量可再生型变频器 在永磁同步无齿轮主机基础上进一步节能30%~70% 4 L7，L9~L12室内扶梯技术规格书 序号 参数 规格 1 电源 380V, 50Hz，3相5线制 2 曳引机： EC-W1(OTIS原厂原品牌) 3 控制柜： OTIS原厂原品牌 4 平层梯级数： 2级 5 倾斜角度 L7：30°； L9~L12：35° 6 提升高度（毫米） L7：5050mm；L9~L12：4500mm 7 两末端支撑间的距离（毫米） L7:15682mm；L9~L12：11477mm 8 平层处扶手栏杆高度： 930mm 10 桁架保护： 原色喷涂 11 扶手带： 黑色合成橡胶 12 栏杆接口： 与梯级前缘线垂直 13 倾斜段玻璃板分布类型： 固定长度 14 内侧板 无色透明(标准) 15 盖板 碳钢板银灰色喷涂 16 扶手带入口箱 碳钢板黑色喷涂 17 裙板 碳钢板黑色喷涂 18 自动扶梯的布置： 单梯布置 19 梳齿板和楼层板 铝地板带凹槽, 黑色喷涂,表面打磨 20 梯级： 不锈钢梯级(黑色) 21 梯级安全线 带2侧与前后侧黄色梯级安全线 22 发运段数： 一段 23 机械部件 控制柜提升装置 防震橡胶支撑垫； 自动润滑，不带油位开关 24 电器部件 抱闸臂动作检测装置（主机上） 5 L7，L9~L12自动扶梯功能表

医院医用电梯尺寸大全

医院医用电梯尺寸大全

医院医用电梯尺寸大全

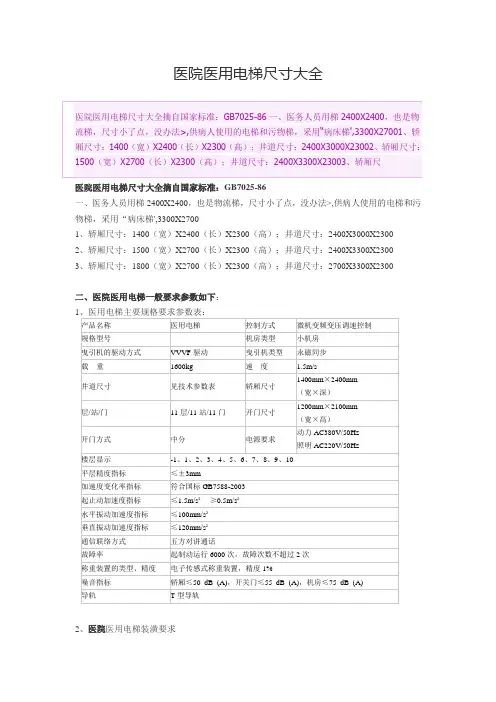

医院医用电梯尺寸大全摘自国家标准：GB7025-86一、医务人员用梯2400X2400，也是物流梯，尺寸小了点，没办法>,供病人使用的电梯和污物梯，采用“病床梯',3300X27001、轿厢尺寸：1400（宽）X2400（长）X2300（高）；井道尺寸：2400X3000X23002、轿厢尺寸：1500（宽）X2700（长）X2300（高）；井道尺寸：2400X3300X23003、轿厢尺

医院医用电梯尺寸大全摘自国家标准：GB7025-86

一、医务人员用梯2400X2400，也是物流梯，尺寸小了点，没办法>,供病人使用的电梯和污物梯，采用“病床梯',3300X2700

1、轿厢尺寸：1400（宽）X2400（长）X2300（高）；井道尺寸：2400X3000X2300

2、轿厢尺寸：1500（宽）X2700（长）X2300（高）；井道尺寸：2400X3300X2300

3、轿厢尺寸：1800（宽）X2700（长）X2300（高）；井道尺寸：2700X3300X2300

二、医院医用电梯一般要求参数如下：

1、医用电梯主要规格要求参数表：

产品名称 医用电梯 控制方式 微机变频变压调速控制

规格型号 机房类型 小机房

曳引机的驱动方式 VVVF驱动 曳引机类型 永磁同步

载 重 1600kg 速 度 1.5m/s

井道尺寸 见技术参数表 轿厢尺寸 1400mm×2400mm

（宽×深）

层/站/门 11层/11站/11门 开门尺寸 1200mm×2100mm

（宽×高）

开门方式 中分 电源要求 动力 AC380V/50Hz

照明 AC220V/50Hz

楼层显示 -1、1、2、3、4、5、6、7、8、9、10

平层精度指标 ≤±3mm

加速度变化率指标 符合国标GB7588-2003

起止动加速度指标 ≤1.5m/s² ≥0.5m/s²

水平振动加速度指标 ≤100mm/s²

三菱电梯技术规格

三菱电梯技术规格

.. ..

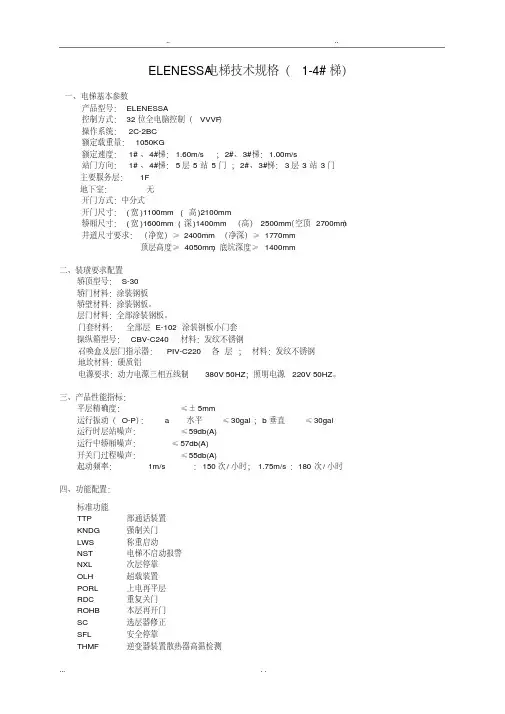

... . . ELENESSA电梯技术规格（1-4#梯）一、电梯基本参数产品型号：ELENESSA 控制方式：32位全电脑控制（VVVF）操作系统： 2C-2BC 额定载重量：1050KG 额定速度： 1#、4#梯：1.60m/s ；2#、3#梯：1.00m/s 站门方向： 1#、4#梯：5层5站5门；2#、3#梯：3层3站3门主要服务层： 1F 地下室：无开门方式：中分式开门尺寸：(宽)1100mm (高)2100mm 轿厢尺寸：(宽)1600mm (深)1400mm （高）2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm 顶层高度≥4050mm；底坑深度≥1400mm 二、装璜要求配置轿顶型号：S-30 轿门材料：涂装钢板轿壁材料：涂装钢板。层门材料：全部涂装钢板。门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒及层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。三、产品性能指标：平层精确度：≤±5mm 运行振动（O-P）： a水平≤30gal；b垂直≤30gal 运行时层站噪声：≤59db(A) 运行中轿厢噪声：≤57db(A) 开关门过程噪声：≤55db(A) 起动频率： 1m/s：150次/小时；1.75m/s：180次/小时四、功能配置：标准功能TTP 部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测.. ..

... . . CUPD 轿上/下行手动运行D69 关门力矩控制DAC 轿运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿照明自动关闭CFO-A 轿通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。五、产品标准：本产品的技术标准、质量要求见现行GB7588-2003 .. ..

电梯规格明细

电梯规格明细

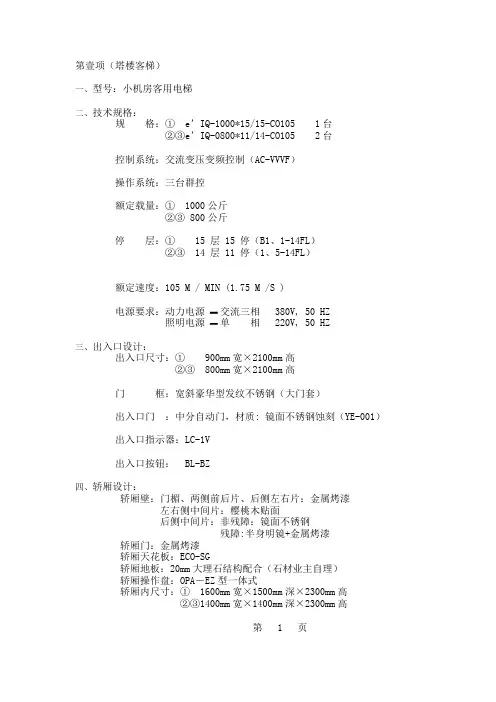

第壹项（塔楼客梯）

一、型号：小机房客用电梯

二、技术规格：

规 格：① e’IQ-1000*15/15-CO105 1台

②③e’IQ-0800*11/14-CO105 2台

控制系统：交流变压变频控制（AC-VVVF）

操作系统：三台群控

额定载量：① 1000公斤

②③ 800公斤

停 层：① 15 层 15 停（B1、1-14FL）

②③ 14 层 11 停（1、5-14FL）

额定速度：105 M / MIN (1.75 M /S )

电源要求：动力电源 交流三相 380V, 50 HZ

照明电源 单 相 220V, 50 HZ

三、出入口设计：

出入口尺寸：① 900mm宽×2100mm高

②③ 800mm宽×2100mm高

门 框：宽斜豪华型发纹不锈钢（大门套）

出入口门 ：中分自动门，材质: 镜面不锈钢蚀刻（YE-001）

出入口指示器：LC-1V

出入口按钮： BL-BZ

四、轿厢设计：

轿厢壁：门楣、两侧前后片、后侧左右片：金属烤漆

左右侧中间片：樱桃木贴面

后侧中间片：非残障：镜面不锈钢

残障:半身明镜+金属烤漆

轿厢门：金属烤漆

轿厢天花板：ECO-SG

轿厢地板：20mm大理石结构配合（石材业主自理）

轿厢操作盘：OPA－EZ型一体式
