第一章电梯的分类规格参数

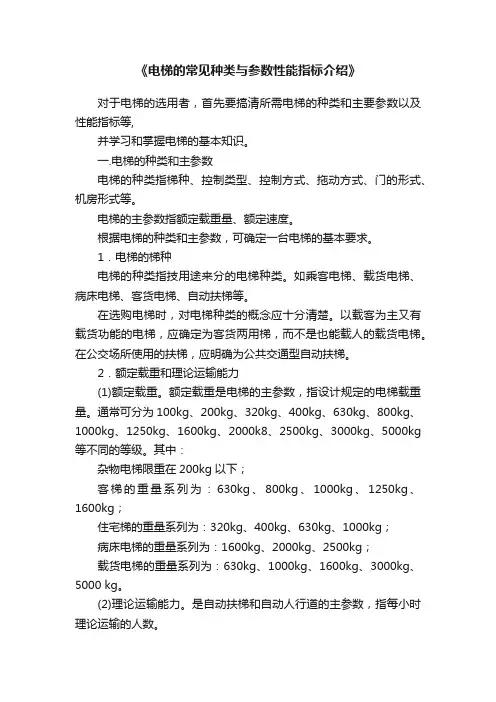

《电梯的常见种类与参数性能指标介绍》对于电梯的选用者，首先要搞清所需电梯的种类和主要参数以及性能指标等,并学习和掌握电梯的基本知识。

一.电梯的种类和主参数电梯的种类指梯种、控制类型、控制方式、拖动方式、门的形式、机房形式等。

电梯的主参数指额定载重量、额定速度。

根据电梯的种类和主参数，可确定一台电梯的基本要求。

1．电梯的梯种电梯的种类指技用途来分的电梯种类。

如乘客电梯、载货电梯、病床电梯、客货电梯、自动扶梯等。

在选购电梯时，对电梯种类的概念应十分清楚。

以载客为主又有载货功能的电梯，应确定为客货两用梯，而不是也能载人的载货电梯。

在公交场所使用的扶梯，应明确为公共交通型自动扶梯。

2．额定载重和理论运输能力(1)额定载重。

额定载重是电梯的主参数，指设计规定的电梯载重量。

通常可分为100kg、200kg、320kg、400kg、630kg、800kg、1000kg、1250kg、1600kg、2000k8、2500kg、3000kg、5000kg 等不同的等级。

其中：杂物电梯限重在200kg以下；客梯的重量系列为：630kg、800kg、1000kg、1250kg、1600kg；住宅梯的重量系列为：320kg、400kg、630kg、1000kg；病床电梯的重量系列为：1600kg、2000kg、2500kg；载货电梯的重量系列为：630kg、1000kg、1600kg、3000kg、5000 kg。

(2)理论运输能力。

是自动扶梯和自动人行道的主参数，指每小时理论运输的人数。

3.门的种类以门的开合方式来分。

(1)中分式门。

门扇对中分开、开合效率高，常用于客梯和客货梯：(2)旁开式门。

全部门扇向一边开合，门的开度大，常用于货梯和病床梯o(3)直分式门。

不占用轿厢空间，使电梯获得等于轿厢内宽的最大开门宽度吨位货梯和杂物梯。

4．机房形式(1)普通机房电梯：机房位厂并道上方，面积至少为井道截砌积的2倍。

建筑物对机房无特别要求时成采用。

电梯规格及技术参数表一、引言电梯是一种现代交通工具，为了确保电梯的运行安全和性能稳定，需制定详细的规格和技术参数。

本文将对电梯的规格及技术参数进行详细阐述。

二、基本规格1. 电梯类型：载货电梯2. 使用环境：室内3. 电梯控制方式：集中控制4. 电梯装潢方式：不锈钢5. 电梯驱动方式：电动6. 电梯额定载重量：1000kg三、技术参数1. 电梯速度：- 额定速度：1.0m/s- 最高速度：1.6m/s2. 电梯层数：- 最高层数：15层- 最低层数：-3层3. 停站时间：- 开门时间：1.5s- 关门时间：1.0s4. 电梯驱动功率：11kW5. 电梯电源：- 电源电压：380V±10%- 电源频率：50Hz6. 故障自诊断系统：具备7. 电梯制动方式：电磁制动8. 电梯制动距离：- 紧急制动距离：≤0.50m- 正常制动距离：≤0.35m9. 操作方式：按钮和触摸屏双重操作四、安全参数1. 门锁保护：具备2. 门锁嵌入式保护：具备3. 限制开门保护：具备4. 超载保护：具备5. 电源保护：具备6. 楼层接合器：具备7. 救援系统：具备五、控制系统1. 控制方式：微处理器控制2. 电梯调度方式：集中调度、智能调度3. 电梯门机构：- 门机型式：中心开式- 开门方式：自动门- 闭合方式：自动闭合4. 轿厢照明：LED灯照明5. 电梯报警装置：具备六、维保参数1. 维保周期：每半年2. 维保人员：专业电梯维保人员3. 维保电话：XXXXXXX七、总结本文对电梯的规格及技术参数进行了详细描述，从基本规格、技术参数、安全参数、控制系统和维保参数等方面进行了全面说明。

通过严格按照规格和参数要求的生产和维护，可以确保电梯的安全运行，提供便捷的垂直交通。

1 电梯的主参数(1)额定载重量。

电梯设计所规定的轿内最大载荷。

乘客电梯、客货电梯、病床电梯通常采用320kg、400kg、630kg、800kg、1 000kg、1 250kg、1 600kg、2 000kg、2 500kg等系列，载货电梯通常采用630kg、1 000kg、1 600kg、2 000kg、3 000kg、5 000kg等系列，杂物电梯通常采用40kg、100kg、250kg等系列。

(2)额定速度。

电梯设计所规定的轿厢速度。

标准推荐乘客电梯、客货电梯、病床电梯采用0.63m/s、1.00m/s、1.60m/s、2.50 m/s等系列，载货电梯采用0.25m/s、0.40m/s、0.63m/s、1.00 m/s等系列，杂物电梯采用0.25m/s、0.40m/s等系列。

而实际使用上则还有0.50m/s、1.50m/s、1.75m/s、2.00 m/s、4.00 m/s、6.00 m/s等系列。

2 电梯的基本规格电梯的基本规格有以下参数组成。

(1)电梯的类型。

乘客电梯、载货电梯、病床电梯、自动扶梯等，表明电梯的服务对象。

(2)电梯的主参数。

包括电梯额定载重量、额定速度。

(3)驱动方式。

直流驱动、交流单速驱动、交流双速驱动、交流调压驱动、交流变压变频驱动、永磁同步电机驱动、液压驱动等。

(4)操纵控制方式。

手柄开关操纵、按钮控制、信号控制、集选控制、并联控制、群控等。

(5)轿厢形式与轿厢尺寸。

轿厢有无双面开门的特殊要求，以及轿厢顶、轿厢壁、轿厢底的特殊要求。

轿厢尺寸有内部尺寸和外廓尺寸，以宽X深X高表示。

内部尺寸根据电梯的类型和额定在重量确定;外廓尺寸关系到井道设计。

(6)井道形式与尺寸。

井道是封闭式还是空格式，井道尺寸以宽X深表示。

(7)厅轿门形式。

按开门方式可分为中分式、旁开式、直分式等;按控制方式可分为手动开关门、自动开关门等。

(8)开门宽度与开门方向。

开门宽度是指厅轿门完全开启时的净宽度。

一、电梯的定义：1、狭义电梯的定义 = 垂直电梯。

2、广义电梯的定义 = 垂直电梯 +自动扶梯 +自动人行道。

3、广义电梯的定义： 利用沿刚性导轨运行的箱体或者沿固定线路运行的梯级进行升降或者平行运送人和货物的机电设备二、电梯的种类、型号、主要参数1、按用途、速度、驱动方式、控制方式分类：（ 1）、按用途：乘客电梯、载货电梯、病床电梯、住宅电梯、观光电梯、专用电梯。

（ 2）、按速度分：低速梯、快速梯、高速梯、超高速梯。

它们的速度分别为：小于等于1 米/秒，大于 1米/秒小于等于 2 米/秒，大于 2 米/秒小于等于 3米/秒，大于 3米/秒。

（ 3）、按控制方式分：信号控制（司机控制） 、集选控制（自动控制） 、并联控制、智能控制（ 4）、按驱动方式分： 直流驱动、交流异步驱动、 交流同步驱动、液压驱动2、 电梯型号TKJ1000/1.5-JX3、电梯的参数：额定速度、额定载重、载客人数、轿厢尺寸、门的形式、运行方式、层站数、提升高度、层站高度、顶层 高度、地坑深度。

4、电梯的主要技术参数额定速度，额定载重量三、电梯的常用名词术语：1、平层准确度 ：电梯到站停靠后，轿箱地坎上平面与层门地坎上平面垂直方向的误差值。

2、额定速度：设计或者规定的电梯运行速度。

3、开锁区域 ：层门地坎上下的一段距离，轿厢停靠时，轿底进入此区域内电梯门才能打开。

4、轿顶安全高度 ：当对重完全压缩缓冲器后，轿厢顶部最高部件与井道顶部结构最低部分之间的垂直距 离。

5、轿底安全高度：轿箱完全压缩缓冲器后，轿底下部最低构件（不包括导靴、安全钳、护脚板）与底坑 地面之间的垂直距离。

6、检修操作：电梯检修时对电梯进行点动慢行的一种操作。

7、平层：欲使轿箱地坎与层门地坎达到同一平面的动作。

8、缓冲器：它是电梯安全保护装置中的最后一级措施。

9、顶层高度：顶层端站楼面距机房楼板下部最突出部间之间的垂直距离。

10、开门宽度：轿厢门和厅门完全开启后的净宽。

电梯主参数及轿厢、井道、机房的型式与尺寸第1部分：Ⅰ、Ⅱ、Ⅲ类电梯GB／T 7025．1—1997国家技术监督局1997—10—16批准1998—06—01实施前言本标准是根据国际标准ISO 4190—1：1990《乘客电梯的安装——第1部分：Ⅰ、Ⅱ、Ⅲ类电梯》对GB 7025—86进行修订的，在技术内容上与该国际标准等效。

为适应电梯产品采用国际标准，便于国际间技术交流以及电梯产品进出口贸易的需要，本标准采用了与ISO 4190一致的分类方法，即电梯的类别定义为：Ⅰ类：为运送乘客而设计的电梯。

Ⅱ类：主要为运送乘客，同时亦可运送货物而设计的电梯。

Ⅲ类：为运送病床而设计的电梯。

Ⅰ类、Ⅲ类电梯与Ⅱ类电梯的主要区别在于轿厢内的装饰。

住宅楼用电梯与非住宅楼用电梯都是乘客电梯，住宅楼用电梯宜采用Ⅱ类电梯。

Ⅳ类：为运送通常有人伴随的货物而设计的电梯。

Ⅴ类：杂物电梯。

因液压电梯已制定专门标准，本标准取消原标准中液压电梯的相关内容。

GB 7025—86中载货电梯、杂物电梯的内容，本次修订时，将其分别移至GB／T 7025．2—1997及CB／T 7025．3—1997中。

在GB 7025—86实施的过程中，电梯制造厂和使用部门都希望在电梯参数方面进行扩展，经过反复征求意见，在本次修订时把经一致认可的数据直接加进标准中。

同时，用括号与ISO 4190的数据相区别。

本标准从生效之日起，同时代替GB 7025—86。

本标准由中华人民共和国建设部提出。

本标准由全国电梯标准化技术委员会归口。

本标准起草单位：中国迅达电梯有限公司、广州电梯工业公司、上海三菱电梯有限公司、沈阳电梯厂。

本标准主要起草人：郗小蕙、蒋文翰、黄善康、乔保林、刘汉湘。

ISO前言ISO(国际标准化组织)是世界各国标准化团体(ISO的成员团体)的联合会。

国际标准的准备计划工作是由国际标准化组织的各技术委员会进行的。

如果某一国家标准组织对某项目感兴趣，国际标准化组织也已建立了这一项目的技术委员会，这个国家的标准组织则有权参加这一技术委员会。

电梯的主参数和基本规格电梯，作为现代城市交通运输的重要设施，具有安全、快捷、方便的特点，广泛应用于各类建筑物。

本文将介绍电梯的主要参数和基本规格，以便更好地了解和使用电梯。

一、电梯的主要参数1.载重量：电梯的载重量是指电梯能够承载的最大重量，通常以公斤为单位进行表示。

不同类型的电梯具有不同的载重量，一般较小的家用电梯的载重量在300-500公斤之间，而大型商用电梯的载重量可达到几吨甚至更高。

2.速度：电梯的速度是指电梯上升或下降的速度，通常以米/秒为单位进行表示。

家用电梯的速度一般较低，通常在0.5-1.5米/秒之间，而大型商用或高层建筑中的电梯速度较快，可达到3米/秒以上。

3.行程：电梯的行程是指电梯能够行驶的最大垂直距离，也就是电梯可以上升或下降的楼层范围。

行程通常以层数或楼层高度来表示，例如10层、20层或50米、100米等。

4.开门尺寸：电梯开门的尺寸是指电梯门的宽度和高度，这与电梯能够容纳的物品和乘客的大小有关。

通常，电梯门高度在2-2.2米之间，门宽度则根据需要而定，如家用电梯门宽度一般为0.8-1米，而商用电梯则要更宽一些。

5.电梯井尺寸：电梯井尺寸是指电梯在建筑物内部所占的垂直空间大小。

它通常由电梯井的高度和宽度来表示，以确保电梯的安全运行和维护。

二、电梯的基本规格1.载客量：电梯的载客量是指电梯能够容纳的最大乘客数量，通常以人数来表示。

不同类型的电梯具有不同的载客量，一般较小的家用电梯的载客量在2-6人之间，而大型商用电梯的载客量可达到20人以上。

2.气候条件：电梯的工作环境和气候条件对其正常运行和使用寿命有很大影响。

一般来说，电梯应能够适应各种气候条件，包括温度、湿度、风力等。

3.安全性能：电梯的安全性能是使用电梯时最重要的考虑因素之一、电梯应具备多重安全保护装置，如安全门、紧急制动装置、紧急通话装置等，以确保乘客和货物在乘坐过程中的安全。

4.节能环保：随着节能和环保意识的提高，电梯的节能性能和环保指标也越来越重要。

第一章电梯第一节电梯的基础知识一、电梯的分类（一）按用途分类1、乘客电梯2、客货（两用）电梯3、载货电梯4、车辆电梯5、病房电梯6、住宅电梯7、杂物电梯8、观光电梯9、船舶电梯10、其他电梯（二）按拖动方式分类1、曳引式电梯2、液压电梯3、齿轮齿条电梯（三）按提升速度分类1、低速电梯：指速度为1m/s＞V的电梯。

2、中速电梯：指速度为1.75m/s＜V＜2.5m/s的电梯。

3、高速电梯：指速度为2.5m/s＜V＜6m/s的电梯。

4、超高速电梯：指速度为6m/s＜V的电梯。

（四）按有无司机分类1、有司机运行2、无司机运行3、有/无司机联合运行（五）按控制方式分类1、群控电梯2、并联控制电梯3、集选控制电梯4、信号控制电梯第二节电梯的结构及性能电梯一般由机房、轿厢、厅门、井道和井底五部分组成。

一、机房：控制柜、引机、限速器、选层器、配线板、电源开关、开门扳手、盘车手轮。

1、控制柜：是按照轿厢内的指令、层站召唤信号和安全保护装置信号的要求，经逻辑分析判断，向电力拖动系统、制动器、开门机等机构发出向上或向下起动、运行、减速制动、停站、开关门等操纵指令的装置。

2、曳引机：是电梯升降的原动力源，是通过曳引绳与曳引论的摩擦所产生的牵引力来实现轿厢升降运行的驱动装置。

3、限速器：是为电梯限速保护装置于安全钳、缓冲器共同构成电梯的机械安全装置。

这些安全装置为电梯的安全运行提供最后的综合的安全保障。

二、轿厢：轿厢、对重、安全钳、层门召唤按钮、轿门、导靴、导轨加油盒、开关门机构。

1、轿厢：是用来安全运送乘客及货物至目的层的箱体装置。

2、对重：对重又称平衡重，起平衡轿厢载重量的作用。

3、安全钳：是在限速器操纵下，使电梯轿厢紧急制停在轨道上的一种安全装置。

它对电梯的运行提供最后的综合的安全保护，只在电梯轿厢或对重处于下行状态下时才起作用。

4、层门召唤按钮：是发出指令信号使曳引机拖带轿厢向上、向下起动、运行、减速制动、停站、开关门的操作指令装置。

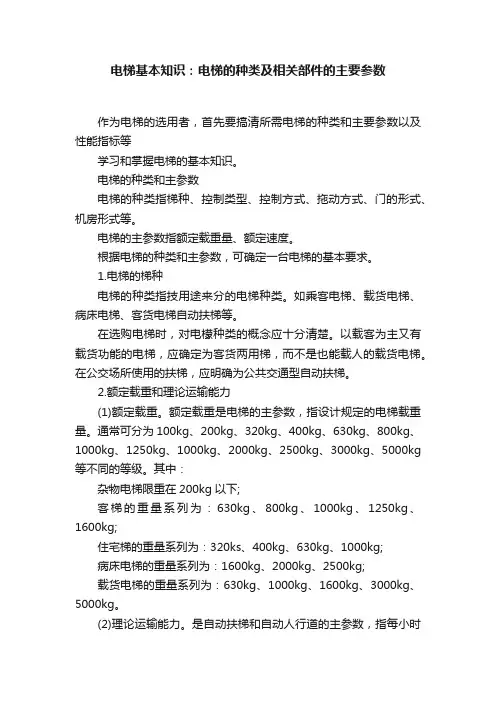

电梯基本知识：电梯的种类及相关部件的主要参数作为电梯的选用者，首先要搞清所需电梯的种类和主要参数以及性能指标等学习和掌握电梯的基本知识。

电梯的种类和主参数电梯的种类指梯种、控制类型、控制方式、拖动方式、门的形式、机房形式等。

电梯的主参数指额定载重量、额定速度。

根据电梯的种类和主参数，可确定一台电梯的基本要求。

1.电梯的梯种电梯的种类指技用途来分的电梯种类。

如乘客电梯、载货电梯、病床电梯、客货电梯自动扶梯等。

在选购电梯时，对电檬种类的概念应十分清楚。

以载客为主又有载货功能的电梯，应确定为客货两用梯，而不是也能载人的载货电梯。

在公交场所使用的扶梯，应明确为公共交通型自动扶梯。

2.额定载重和理论运输能力(1)额定载重。

额定载重是电梯的主参数，指设计规定的电梯载重量。

通常可分为100kg、200kg、320kg、400kg、630kg、800kg、1000kg、1250kg、1000kg、2000kg、2500kg、3000kg、5000kg 等不同的等级。

其中：杂物电梯限重在200kg以下;客梯的重量系列为：630kg、800kg、1000kg、1250kg、1600kg;住宅梯的重量系列为：320ks、400kg、630kg、1000kg;病床电梯的重量系列为：1600kg、2000kg、2500kg;载货电梯的重量系列为：630kg、1000kg、1600kg、3000kg、5000kg。

(2)理论运输能力。

是自动扶梯和自动人行道的主参数，指每小时理论运输的人数。

门的种类以门的开合方式来分。

(1)中分式门。

门扇对中分开、开合效率高，常用于客梯和客货梯：(2)旁开式门。

全部门扇向一边开合，门的开度大，常用于货梯和病床梯o(3)直分式门。

不占用轿厢空间，使电梯获得等于轿厢内宽的最大开门宽度吨位货梯和杂物梯。

3.机房形式(1)普通机房电梯：机房位厂并道上方，面积至少为井道截砌积的2倍。

建筑物对机房无特别要求时成采用。
