垂直电梯分类参数及标准化选型参照表-完整版

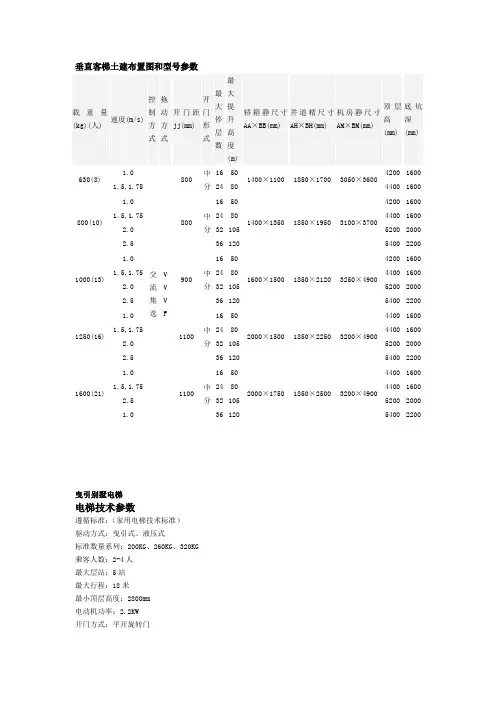

垂直客梯土建布置图和型号参数载重量(kg)(人) 速度(m/s)控制方式拖动方式开门距jj(mm)开门形式最大停层数最大提升高度(m)轿箱静尺寸AA×BB(mm)井道精尺寸AH×BH(mm)机房静尺寸AM×BM(mm)顶层高(mm)底坑深(mm)630(8)1.0交流集选VVVF800中分16 501400×11001850×17003050×36004200 16001.5,1.75 24 80 4400 1600800(10)1.0800中分16 501400×13501850×19503100×37004200 16001.5,1.75 24 80 4400 16002.0 32 105 5200 20002.5 36 120 5400 22001000(13)1.0900中分16 501600×15001850×21203250×49004200 16001.5,1.75 24 80 4400 16002.0 32 105 5200 20002.5 36 120 5400 22001250(16)1.01100中分16 502000×15001850×22503200×49004400 16001.5,1.75 24 80 4400 16002.0 32 105 5200 20002.5 36 120 5400 22001600(21)1.01100中分16 502000×17501850×25003200×49004400 16001.5,1.75 24 80 4400 16002.5 32 105 5200 20001.0 36 120 5400 2200曳引别墅电梯电梯技术参数遵循标准：（家用电梯技术标准）驱动方式：曳引式、液压式标准数量系列：200KG、260KG、320KG 乘客人数：2-4人最大层站：5站最大行程：18米最小顶层高度：2800mm电动机功率：2.2KW开门方式：平开旋转门人数/重量速度Speed 轿厢尺寸预留孔间尺寸开门尺寸2/200 0.15~0.4 900×8001300×1300750×1900 3/260 0.15~0.4 1000×9001400×1400750×1900 4/320 0.15~0.4 1100×9601500×1450800×1900 350 0.15~0.4 950×12001450×1500800×1900医用电梯类别电梯主体品牌ZOYO用途医用电梯驱动方式拽引式额定载荷1000-1600（kg）速度 1.0-1.75（m/s）操控方式按钮控制观光电梯类别电梯主体品牌ZOYO用途乘客电梯驱动方式拽引式额定载荷100-100000（kg）速度0.25-2.5（m/s）操控方式按钮控制无机房客梯土建布置图和型号参数载重量(kg)(人)速度(m/s)控制方式拖动方式开门距jj(mm)开门形式开门距离轿箱静尺寸AA×BB(mm)井道精尺寸AH×BH(mm)顶层高(mm)底坑深(mm)630(10)1.0交流集选VVVF800中分700 1100×14001900×18004200 15001.5800(10) 1.0800中分800 1350×14002100×18004200 1500 1.51000(13) 1.0900中分900 1400×16002200×20004200 1500 1.5载货电梯类别电梯主体品牌ZOYO用途载货电梯驱动方式拽引式额定载荷500-5000（kg）速度0.25-1（m/s）操控方式按钮控制杂物电梯标准土建式井道结构参数：（适用于100kg－500kg）单位：mm型号载重（kg）曳引机功率（kw）轿厢底面积（m2）轿厢尺寸侧对重井道尺寸后对重井道尺寸预窗门口尺寸窗口式C 地平式D宽A 深B 高C 宽A2 深B2 宽A2 深B2 宽A3 高H3顶层高度H/装载高度P顶层高度H/底坑深度QTWJ100-TC/D 100 1.1 ≤0.75800 600 930 1050 780 950 950 900 1150 3000/700 700 700 930 1150 880 1050 1050 1000 1150 3000/700 800 800 930 1250 980 1150 1150 1100 1150 3000/700TWJ250-TC/D 200 2.2 ≤1800 800 930 1250 980 1150 1150 1100 1150 3000/700 2900/700 900 900 930 1350 1080 1250 1250 1200 1150 3000/700 2900/700 1000 1000 1180 1450 1180 1350 1350 1300 1580 2900/900TWJ250-TC/D 250 2.2 ≤1.25900 900 1180 1350 1150 1250 1250 1200 1580 2900/900 1000 1000 1180 1450 1250 1350 1350 1300 1580 2900/900 1000 1250 1180 1450 1500 1350 1600 1300 1580 2900/900TWJ300-TC/D 300 3 ≤1.25900 900 1180 1400 1150 1300 1300 1200 1580 2900/1000 1000 1000 1400 1500 1250 1400 1400 1300 1800 3000/1000 1000 1000 1400 1500 1250 1400 1400 1300 1800 3000/1000TWJ400-TC/D 400 4 ≤1.251000 1000 1180 1500 1250 1400 1400 1300 1580 3000/1000 1000 1000 1400 1500 1250 1400 1400 1300 1800 3000/1000 1100 1100 1400 1600 1350 1500 1500 1400 1800 3000/1000TWJ500-TC/D 500 4 ≤1.251100 1100 1400 1600 1350 1500 1500 1400 1800 3000/1000 1000 1250 1400 1500 1500 1400 1650 1300 1800 3000/1000◆当有机房时，要求机房高度≥1800mm，同时井道顶层高度可降低600mm。

电梯规格及技术参数表一、引言电梯是一种现代交通工具，为了确保电梯的运行安全和性能稳定，需制定详细的规格和技术参数。

本文将对电梯的规格及技术参数进行详细阐述。

二、基本规格1. 电梯类型：载货电梯2. 使用环境：室内3. 电梯控制方式：集中控制4. 电梯装潢方式：不锈钢5. 电梯驱动方式：电动6. 电梯额定载重量：1000kg三、技术参数1. 电梯速度：- 额定速度：1.0m/s- 最高速度：1.6m/s2. 电梯层数：- 最高层数：15层- 最低层数：-3层3. 停站时间：- 开门时间：1.5s- 关门时间：1.0s4. 电梯驱动功率：11kW5. 电梯电源：- 电源电压：380V±10%- 电源频率：50Hz6. 故障自诊断系统：具备7. 电梯制动方式：电磁制动8. 电梯制动距离：- 紧急制动距离：≤0.50m- 正常制动距离：≤0.35m9. 操作方式：按钮和触摸屏双重操作四、安全参数1. 门锁保护：具备2. 门锁嵌入式保护：具备3. 限制开门保护：具备4. 超载保护：具备5. 电源保护：具备6. 楼层接合器：具备7. 救援系统：具备五、控制系统1. 控制方式：微处理器控制2. 电梯调度方式：集中调度、智能调度3. 电梯门机构：- 门机型式：中心开式- 开门方式：自动门- 闭合方式：自动闭合4. 轿厢照明：LED灯照明5. 电梯报警装置：具备六、维保参数1. 维保周期：每半年2. 维保人员：专业电梯维保人员3. 维保电话：XXXXXXX七、总结本文对电梯的规格及技术参数进行了详细描述，从基本规格、技术参数、安全参数、控制系统和维保参数等方面进行了全面说明。

通过严格按照规格和参数要求的生产和维护，可以确保电梯的安全运行，提供便捷的垂直交通。

附件：电梯规格及技术参数表表一表二主机：永磁同步无齿轮曳引系统全套；小机房；拖动方式：交流变频、变压、调速微电脑控制（VVVF）；控制方式：上下集选控制；控制系统：32位主控微机和变频器，两台并联，单台独立运行；开门方式：水平两片中央对开式；门机控制系统：微机变频门机电源：三相动力用380V50Hz，单相照明用220V50Hz（±7%以内）；表三1、规格说明1）轿厢轿厢尺寸：详细尺寸见施工图；井道尺寸（图纸设计尺寸宽mm×深mm）：详细尺寸见施工图；轿厢壁：发纹不锈钢；轿门：发纹不锈钢双扇中分自动门；所有发纹不锈钢厚度不低于1.0mm；轿厢天花板：普通标准；轿厢地板：防火防滑耐磨地板；通风装置：轴流式风扇轿箱操纵板：A、数字型楼层显示器；B、具有与停靠层同数之楼层按扭；C、上升与下降方向指示；D、紧急呼叫按扭；E、开门与关门按扭各一付，并以图形表示；F、隐蔽式对讲机一付；G、标识厂牌、用途、乘人数、限载重及操作说明；H、一个以钥匙操作之开关，箱内有停止照明、停止风扇开关。

2）入口设计出口尺寸：800mm、900mm宽×2100mm高（具体项目见设计图纸和要求）门套：详见电梯外装饰图；出入口指示器：按扭指示一体型。

2. 电梯应符合的技术标准2.1中华人民共和国承认的国际标准、ISO国际标准化组织标准、中华人民共和国颁布的标准2.2 制造安装有关标准和规范《电梯制造及安装安全规范》GB7588—2003。

《电梯技术条件》、GB10058《电梯试验方法》GB10059《电梯安装验收规范》GB10060及现行有关标准和规范。

请在投标书中说明采用的安全标准和设计标准，但不低于我国现行标准的要求。

3. 功能要求表。

垂直升降梯设计标准最新垂直升降梯是一种能够垂直运送人员或物品的交通工具，被广泛应用于建筑物、地下车库、仓库等场所。

为了确保垂直升降梯的安全和效率，设计标准十分重要。

以下是最新的垂直升降梯设计标准：1. 安全标准：- 垂直升降梯应符合国家和行业相关的法规和标准，如GB7588-2003《电梯安全规范》。

- 设计应考虑使用者的安全需求，确保梯内乘客和物品的运输过程中不会发生意外事件。

- 设计中应采用适当的安全措施，包括触动保护、急停装置、过载保护、防坠落等，以提高安全性能。

2. 技术标准：- 垂直升降梯的设计应考虑到建筑物的特点和功能需求，确定合适的载重量、速度和行程。

- 设计中应保证乘坐的舒适性，减少垂直运动对使用者的影响，如减少震动、降低噪音等。

- 设计中应考虑到紧急情况下的应急疏散，设立适当的紧急出口、报警装置等。

3. 环境标准：- 设计应考虑垂直升降梯周围环境的因素，如温度、湿度、腐蚀性气体等，以选择适宜的材料和防护措施。

- 设计中应考虑到设备的维护和保养，提供易于维护的结构设计和访问通道。

4. 可持续发展标准：- 设计应考虑能源消耗和环境保护的问题，选择低能耗和环保的材料和设备。

- 设计中应考虑到垂直升降梯的寿命和可再利用性，以减少废旧材料对环境的影响。

5. 用户友好性标准：- 设计应考虑到特殊用户群体的需求，如老年人、残疾人等，提供无障碍设计和便捷的操作方式。

- 设计中应提供足够的信息提示和操作指引，以保证用户能够正确和安全地使用垂直升降梯。

最新的垂直升降梯设计标准要求设计师综合考虑安全、技术、环境、可持续发展和用户友好性等因素，以确保垂直升降梯的安全、高效和可持续使用。

同时，设计标准也需要与时俱进，随着技术的发展和用户需求的变化进行更新和完善。

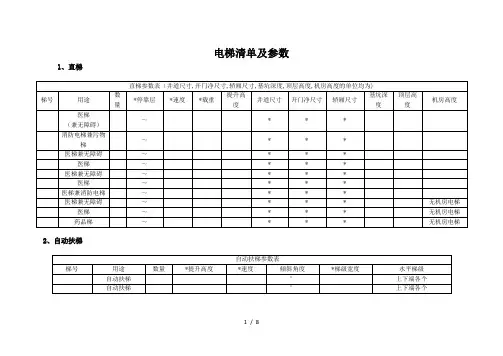

电梯清单及参数1、直梯2、自动扶梯1 / 8、技术要求可靠性要求（）要求连续工作每天小时，全年天。

（）正常使用寿命期要求万小时以上。

基本功能医用电梯基本功能要求：）修正运行）马达过热保护）电源相位故障监测）驱动运行时间监察）制动方式）缓冲器安全触点）轿厢安全出口触点）门区指示灯）救助运行功能）同步运行）轿厢应急照明一独立照明）紧急备用电池供电（供紧急照明，警铃））警铃一轿顶）应急对讲机）检修运行）维修用开门按钮）机房内呼按钮）轿门触点）轿门位置开关）禁止开门开关）轿厢急停开关一底坑）轿厢急停开关一控制柜）轿厢急停开关一轿顶）禁止外呼开关）限速器安全触点）安全钳安全触点）轿厢限速器张紧安全开关）关门按钮）开门按钮）内呼快速关门）外呼重新开门）光幕式安全门边）强制关门）提前开门）精确再平层一门关）按钮粘滞监察）取消轿厢虚假召唤）反向内呼）外呼互锁）轿厢内照明一自动）轿内风扇操作一自动）轿厢称重装置）轿内照明监察）制动电路）启动力矩）测速器故障计数（安全控制））轿厢照明电源开关及保险（机房））主保险丝（机房））主电源开关（机房））退出服务开关一厅外）主楼层停靠一门关）满载不停站运行）外呼登记显示）超载功能）轿厢位置指示）运行方向指示）内呼登记显示）控制柜内轿厢位置指示）启动计数器）故障诊断系统）轿厢内三方通讯系统）电梯监控系统）叠合随行电缆）司机／自动操作）火灾应急返回（与大楼火警信号联动））误指令取消（双击取消））五方对讲（轿厢、轿顶、底坑、机房、监控室，含机房至监控室连接）电梯需要满足以上项基本功能，但不仅限于以上功能。

自动扶梯基本功能要求）供电系统断、错相保护装置）电动机短路及过载保护装置）驱动梯级、踏板（链条或齿条）断裂或过分伸长保护装置）梯级、踏板进入梳齿板处有异物夹住保护装置）扶手带入口保护装置）梯级或踏板塌陷保护装置）非操纵逆转保护）速度保护）扶手带断带保护装置）裙板与梯级间异物夹入保护装置）急停装置）检修控制装置）入口梯级底部照明）水平梯级）变频运行以上功能是需方对电梯必备的基本要求的，但不仅限于以上功能，投标方在投标时应详细列出所供电梯各种具体功能。

备注：1）轿厢高度：启航乐居2400，圆梦2500，尊享专项研究
2）在电梯品牌确定后，对富余的井道尺寸和冲顶高度进行复核，在后期图纸中作相应的修改
2）在电梯品牌确定后，对富余的井道尺寸和冲顶高度进行复核，在后期图纸中作相应的修改
2）在电梯品牌确定后，对富余的井道尺寸和冲顶高度进行复核，在后期图纸中作相应的修改
备注：1）轿厢高度：2700考虑了客梯内装
2) 商业电梯选型原则：不应设计贯通梯，货梯优先选用有机房
3）在电梯品牌确定后，对富余的井道尺寸和冲顶高度进行复核，在后期图纸中作相应的修改 4）观光电梯和3000kg及以上的货梯需要专项研究后选型
备注：1）轿厢高度：2700考虑了客梯内装
2) 商业电梯选型原则：不应设计贯通梯，货梯/客货梯优先选用有机房
3）在电梯品牌确定后，对富余的井道尺寸和冲顶高度进行复核，在后期图纸中作相应的修改 4）观光电梯和3000kg及以上的货梯需要专项研究后选型。

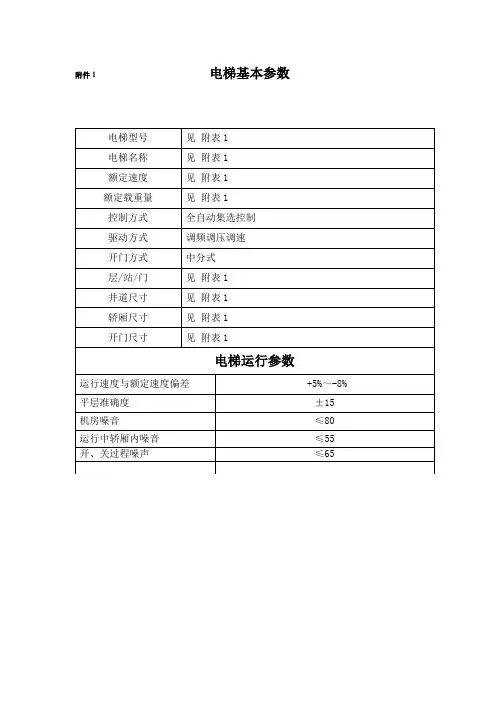

附件1电梯基本参数附件2 电梯装饰要求附件3、电梯功能附件4电梯配置清单附件5供方承担的工作以下与设备安装工程有关的工作应由供方按照电梯安装要求提交的并经双方确认的布置图和规格执行，并且符合国家的有关规范、标准、法律、法规及条列。

具体要求如下：工程准备：1、预计安装工程开工前，派员前往工地检查土建是否具备开工条件。

2、设备到货后协同需方共同接受验货。

3、协助需方向当地政府部门办理安装工程所需手续。

4、会同需方对设备进行仔细的开箱清点。

安装施工：1、遵守需方和施工现场劳动和安全纪律。

2、严格按照国家标准和公司内部质量标准，按合同规定的进度，科学管理精细施工。

3、向业主和总包提供施工方案，人员组织及施工进度计划。

4、协同需方和现场监理严管工程质量和施工安全，负责施工过程中的防火和安全作业，以及设备和人身安全责任。

5、认真做好施工期间的产品保护工作。

6、自备安装和调试工具、仪器仪表，全面负责设备的安装和调试。

7、供方井道施工脚手架的搭建和拆除、搭建的脚手架须符合安全标准。

8、供方负责将大型（重载）设备吊至适当的位置。

9、供方提供并安装井道底坑内爬梯。

10、供方提供井道照明和底坑检查用电源插座.工程竣工：1、工程竣工后，向需方移交通过国家和地方检测部门以及公司内检的优质产品和相关的证书随机文件和设备安全准运证。

交总包单位整理后，统一交档案室存档。

2、向业主和供方提高优质的售后服务和24小时热线服务与产品咨询。

3、与供方建立长期友好的合作关系，提供长期的技术支持和运行维保服务。

（以上工作当中所产生费用由乙方自行承担）附件6需方负责协调完成的工作以下各项与设备工程有关的准备工作是需方应尽的义务，应由需方根据供方提供，并经双方确认的规格配置所需要的施工图执行，并应符合国家和地方性的行业法律法规和条列。

具体要求如下：1、需方监理应根据供方提供的，并经双方确认的产品施工图，向供方提供满足产品安装的土建井道结构，并相应完成满足施工图中《注意事项》内的要求。

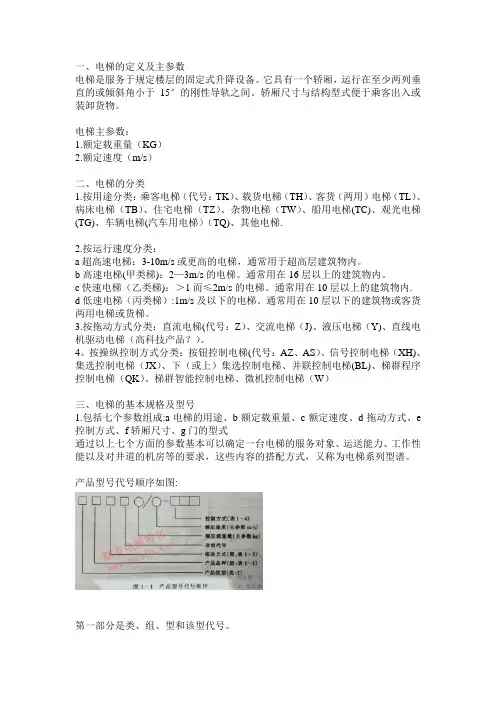

一、电梯的定义及主参数电梯是服务于规定楼层的固定式升降设备。

它具有一个轿厢，运行在至少两列垂直的或倾斜角小于15°的刚性导轨之间。

轿厢尺寸与结构型式便于乘客出入或装卸货物。

电梯主参数：1.额定载重量（KG）2.额定速度（m/s）二、电梯的分类1.按用途分类：乘客电梯（代号：TK）、载货电梯（TH）、客货（两用）电梯（TL）、病床电梯（TB）、住宅电梯（TZ）、杂物电梯（TW）、船用电梯(TC)、观光电梯(TG)、车辆电梯(汽车用电梯）（TQ)、其他电梯.2.按运行速度分类：a超高速电梯：3-10m/s或更高的电梯，通常用于超高层建筑物内。

b高速电梯(甲类梯)：2—3m/s的电梯。

通常用在16层以上的建筑物内。

c快速电梯（乙类梯)：＞1而≤2m/s的电梯。

通常用在10层以上的建筑物内.d低速电梯（丙类梯）:1m/s及以下的电梯。

通常用在10层以下的建筑物或客货两用电梯或货梯。

3.按拖动方式分类：直流电梯(代号：Z）、交流电梯（J)、液压电梯（Y)、直线电机驱动电梯（高科技产品？）。

4。

按操纵控制方式分类：按钮控制电梯(代号：AZ、AS）、信号控制电梯（XH)、集选控制电梯（JX）、下（或上）集选控制电梯、并联控制电梯(BL)、梯群程序控制电梯（QK）、梯群智能控制电梯、微机控制电梯（W）三、电梯的基本规格及型号1.包括七个参数组成:a电梯的用途、b额定载重量、c额定速度、d拖动方式、e 控制方式、f轿厢尺寸、g门的型式通过以上七个方面的参数基本可以确定一台电梯的服务对象、运送能力、工作性能以及对井道的机房等的要求，这些内容的搭配方式，又称为电梯系列型谱。

产品型号代号顺序如图:第一部分是类、组、型和该型代号。

第二部分是主参数代号，其左上方为电梯额定载重量，右下方为额定速度,中间用斜线分开,均用阿拉伯数字表示.第三部分是控制方式代号，用具有代表意义的大写汉语拼音字母表示.2.电梯产品型号示例a TKJ1000/2.5—JX：表示调速乘客电梯.额定载重量1000KG,额定速度2。

电梯技术规格参数表1. 基本信息1.1 电梯型号：____________1.2 电梯品牌：____________1.3 电梯安装位置：____________1.4 电梯使用环境：____________2. 电梯载重能力2.1 额定载重：____________2.2 最大承载人数：____________3. 电梯速度参数3.1 额定速度：____________3.2 最大提升高度：____________4. 电梯尺寸4.1 井道尺寸：高度______m，宽度______m，深度______m4.2 电梯门尺寸：高度______m，宽度______m4.3 电梯内部尺寸：高度______m，宽度______m，深度______m5. 电梯电源参数5.1 供电电压：____________5.2 电源频率：____________6. 电梯功率与能耗6.1 电器功率：____________6.2 照明功率：____________6.3 电梯起重机功率：____________6.4 平均能耗：____________7. 安全参数7.1 紧急停车按钮：有/无7.2 紧急通话装置：有/无7.3 防止超载装置：有/无7.4 防止意外移动装置：有/无8. 控制系统8.1 控制方式：____________8.2 电梯控制器：____________9. 检验标准9.1 国家标准：____________9.2 相关行业标准：____________10. 维保要求10.1 保养周期：____________10.2 保养人员：____________10.3 保养内容：____________11. 技术支持与售后服务11.1 厂家技术支持：电话____________，邮箱____________11.2 售后服务：电话____________，邮箱____________12. 备注：____________以上是电梯技术规格参数表的内容，根据实际需求进行填写即可。

电梯设计参数一览
电梯参数一览表
1.1#、3#、6#、8#电梯按：载重1000KG（1150KG），提升速度1.5m/s，
8层8站停靠（总提升高度27.8m）普通电梯设计；
2.4#、9#、电梯按：载重1000KG（1150KG），提升速度1.5m/s，8
层8站停靠（总提升高度27.8m）无障碍电梯设计
3.2#、7#电梯按：载重1600KG，提升速度1.5m/s，8层8站停靠（总
提升高度27.8m）无障碍电梯设计
4.5#电梯按：载重1000KG（1150KG），提升速度1m/s，1层1站停
靠（总提升高度4.2m）无障碍电梯设计；
5.10#电梯按：载重1000KG（1150KG），提升速度1.5m/s，6层6站
停靠（总提升高度19.4m）普通电梯设计；
备注：
●5#电梯为无机房电梯，其余9部电梯均为有机房电梯，机房高度
均为2.5米，井道尺寸均为2.4m*2.5m，底坑深度均为1.5m；●层高：地下二层(3.9m)，地下一层（4.5m），首层（4.2m），二层~ 六层（3.8m）
●三大件（曳引机，门机，电梯主控系统）按进口/国产提供两种方
案及报价，客梯按两种载重类型（1000KG/1150KG）提供方案报价。

国标垂直电梯标准
1. 引言
本文档旨在介绍国家标准垂直电梯标准（以下简称"国标"），包括其制定目的、适用范围、术语定义等内容。

2. 制定目的
国标的制定旨在规范垂直电梯的设计、制造、安装和使用，提高垂直电梯的安全性、可靠性和舒适性。

3. 适用范围
国标适用于各类垂直电梯的设计、制造、安装和使用。

垂直电梯包括但不限于乘客电梯、载货电梯、自动扶梯等。

4. 术语定义
4.1 垂直电梯
垂直电梯是一种用来在建筑物内垂直运输人员或物品的设备，通常由电动机、传动装置、轿厢和导轨组成。

4.2 乘客电梯
乘客电梯是一种专门用于运输人员的垂直电梯。

4.3 载货电梯
载货电梯是一种专门用于运输物品的垂直电梯。

4.4 自动扶梯
自动扶梯是一种带有可移动扶手的垂直电梯，可在建筑物内水平运输人员。

5. 标准内容概述
国标主要包括以下内容：
- 垂直电梯的设计要求，包括载荷、速度、尺寸等方面；
- 垂直电梯的制造和安装要求，包括材料、构造、安全装置等方面；
- 垂直电梯的使用和维护要求，包括操作规程、定期检查等方面；
- 垂直电梯事故的预防和应急措施。

6. 结论
国标是对垂直电梯进行规范的重要标准，在设计、制造、安装和使用过程中起到指导和保障作用。

相关行业和利益方应严格遵守国标，确保垂直电梯的安全性和可靠性。

> 注意：本文档仅为概述国标垂直电梯标准的内容，并不包含具体技术细节和法律依据。

在实际操作中，请参考正式发布的标准文件以获取详细信息。

参考文献：。

垂直升降类电梯轿厢与对重要求及标准一、轿厢的要求及标准（一）乘客人数、轿厢的有效面积与额定载重量关系1.乘客人数乘客人数按公式计算，计算结果向下圆整到最近的整数。

2.轿厢的有效面积（1）乘客电梯和病床电梯为了防止人员的超载，轿厢的有效面积应予以限制。

额定载重量和最大有效面积之间的关系见表4-1。

为了允许轿厢设计的改变，对表4-1所列各额定载重量对应的轿厢最大有效面积，允许增加不大于表列值5％的面积。

轿厢的有效面积还应遵行最小有效面积的要求。

乘客人数和轿厢最小有效面积之间的关系见表4-2。

表4-1 轿厢额定载重量和最大有效面积的关系①一人电梯的最小值表4-2 乘客人数轿厢最小有效面积注：乘客人数超过20人时，每增加1人，增加0.115m2。

（2）载货电梯通常，载货电梯额定载重量和轿厢最大有效面积的关系也应按照表4-1的规定。

特殊情况，为了满足使用要求而难以同时符合表4-1规定的载货电梯，在其安全受到有效控制的条件下，轿厢面积可超出表4-1的规定。

专供批准的且受过训练的使用者使用的非商用汽车电梯，额定载重量应按单位轿厢有效面积不小于200kg/m2计算。

（二）轿厢的结构要求1.轿厢的结构轿厢应由轿壁、轿厢地板和轿顶完全封闭，只允许有下列开口：使用人员正常出入口；轿厢安全窗和轿厢安全门；通风孔。

轿厢内部净高度不应小于2m。

使用人员正常出入轿厢入口的净高度不应小于2m。

2.轿壁（1）轿壁的机械强度轿壁应具有这样的机械强度，即用300N的力，均匀地分布在5cm2的圆形或方形面积上，沿轿厢内向轿厢外方向垂直作用于轿壁的任何位置上，轿壁应：a.无永久变形；b.弹性变形不大15mm。

（2）玻璃轿壁距轿厢地板1.1m高度以下若使用玻璃轿壁，则应在高度0.9～1.1m之间设置一个扶手，这个扶手应牢固固定，与玻璃无关。

应使用夹层玻璃。

玻璃轿壁上应有永久性的标记：供应商名称或商标、玻璃的型式、厚度。

3.轿门轿厢的入口应装设轿门，轿门应是无孔的。

电梯垂直领域设计标准是什么
电梯垂直领域设计标准主要包括以下几个方面：
1. 安全性标准：电梯设计必须符合国家和地方的安全标准，包括电梯载重能力、防护门的设计和运行速度等。

此外，还需考虑到紧急疏散通道、灭火设备和逃生指示等安全设施的设置。

2. 建筑规范：电梯的设计应考虑建筑的结构要求，包括楼层高度、走道宽度等。

特别是在高层建筑中，电梯设计需要满足防震和防倾斜等特殊要求。

3. 适用性标准：电梯设计还需要考虑用户的特殊需求，如老年人、残疾人和儿童等。

电梯内部按钮的高度、方向指示的清晰度和紧急按钮的易于操作性都需要符合相应的标准。

4. 能源效率标准：为了减少能源消耗和环境影响，电梯设计需要考虑节能措施，如变频器、LED照明和自动关机等。

此外，电梯还应具备智能控制系统，能够根据需求灵活调整运行模式。

5. 运行效率标准：电梯的设计也需要考虑运行的效率和舒适性。

例如，等候时间的控制、乘坐过程的平稳性和噪声的减少等方面都需要满足相应的标准。

总而言之，电梯垂直领域的设计标准包括安全性标准、建筑规范、适用性标准、能源效率标准和运行效率标准等多个方面，以确保电梯的稳定运行、安全性以及用户的舒适体验。

招标货物清单及技术规格(垂直电梯)（招标时机建议：最好在初步设计之前。

经过招标确定了中标电梯制造厂家之后，用其提供的井道图、机房布置图进行设计。

）一、资质要求：1、特种设备制造许可证、特种设备制造许可明细表（国家质量监督检验检疫局颁发）2、特种设备安装改造维修保养资格证书3、ISO证书二、投标货物制造、安装的标准和规范：GB-10058、GB-10059、GB-10060、GB-7588。

三、货物基本要求与参数：注：填写说明：1．电梯类别：按使用用途填写：（如客梯 /客货两用梯 /医用梯 /观光梯 /货梯/消防员专用电梯等）2．拖动方式：直流/交流(变极调速/调压调速/变频变压调速)3．电源要求：由投标人自报。

应填写1）、供电方式：如三相五线交流电、2）供电电压及波动（最低不得低于380V±7%）。

3）供电频率：如50Hz等；4．传动方式：（涡轮涡杆 /斜齿轮/行星齿轮 /无齿轮等）5．控制方式：PLC控制/全电脑控制(单控/并联/群控)等（提供主板32位电脑控制的，同等条件下优先考虑）6．门机系统：直流/交流（VVVF变频调速）、有连杆/无连杆7．开门方式：（中分门/旁开门/贯通门等）8．提升高度是指从最低使用层地面到最高使用层地面之间的高度。

9．机房位置：1）有机房：标准机房/小机房（顶置 /下置）2）无机房四、建筑尺寸：1.井道尺寸（宽×深mm）：由投标人自报2.顶层高度（mm）：由投标人自报3.机房尺寸（长×宽×高mm）：由投标人自报4.底坑深度（mm）：由投标人自报注：如土建已进行，则须对以上参数提出具体要求。

五、轿厢1.轿厢顶：隐藏式横流通风扇,备有应急救生窗口,顶部装饰为（豪华型/普通型等），照明明亮美观，投标时提供彩色样本并报价，中标后由业主选择2.轿厢壁：（不锈钢板，发纹 / 镜面；喷漆钢板等），厚度：≥1.2mm3.轿厢门：（不锈钢板，发纹 /镜面 /蚀刻；喷漆钢板等），厚度≥1.2mm4.脚踏板：（不锈钢材料 /铝合金）5.轿厢地面：（花岗岩 / 塑胶地板 / 复合地板等）6.轿厢内操作盘：6．1数字型楼层显示器6．2 上升与下降方向指示6．3 隐蔽式对讲机（另可加选电话机对外通讯）6．4 标示：（中文/中英文）标示厂牌、用途、限乘人数、限载重量6．5一个以钥匙操作的开关箱内有停止开关、照明开关、风扇开关6．6 操作盘面板上端附加“禁烟”两字或以图形表示6．7 按钮：微触式，具有停靠层数相同的楼层按钮；开关门按钮各一付，并以图形表示；黄色紧急呼叫按钮（ALARM）6．8面板材质（发纹不锈钢等）六、厅门及门套：1. 厅门：××层为发纹不锈钢，其余层为喷漆钢板（或其它）（××色）钢板厚度≥1.5mm2. 门套：××层为发纹不锈钢（大/小）门套，其余层为喷漆钢板（或其它）（大/小）门套（××色）钢板厚度≥1.5mm3. 显示面板：大型点阵式数字显示，按钮为微触式4. 召唤按钮及楼层位置指示，面板材质（发纹不锈钢等），安装在门套（左 / 右）侧5. 地坎：硬质铝合金七、功能要求：（一）、安全保护功能:电梯必须具备GB7588-2003<电梯制造与安装安全规范>规定的安全装置或保护功能(二)、使用功能（属企业选择功能的项目请明示）此项应与用户协商后提出，内容可不同。

垂直升降梯设计标准是什么
垂直升降梯（即电梯）设计标准是一系列规范和要求，以确保电梯的安全、舒适和可靠运行。

以下是一些常见的垂直升降梯设计标准：
1. 国家标准：在中国，垂直升降梯设计需要符合《电梯施工及验收规范》（GB 7588-2003）和《电梯安全技术监察规程》（GB 16899-2011）。

2. 尺寸要求：电梯的尺寸应根据建筑物的特点和使用需求进行设计，包括车厢内部空间、门洞尺寸、开门位置等。

3. 载重能力：电梯的载重能力应根据建筑物的用途确定，通常以乘客数量、货物质量或两者的综合考虑来确定。

4. 速度要求：电梯的运行速度应满足用户的舒适和运行效率的要求，并根据建筑物的高度来确定。

5. 安全要求：电梯需要满足一系列的安全要求，包括紧急停车装置、避免开门与运行、电梯壳体的结构强度和防火性能等。

6. 环境要求：电梯的设计还需要考虑噪音、震动、温度和湿度等环境因素，以确保电梯在不同的环境条件下正常运行。

7. 可访问性：电梯设计应考虑到老年人、残疾人和行动不便的人群的需求，包括合适的操作按钮位置、声音和视觉提示等。

8. 维护要求：电梯的设计应方便维护和保养，包括易于清洁、易于维修的构造和布局。

9. 系统安全要求：电梯设计还需要满足相关的电气和机械安全标准，包括电路保护、电气隔离、机械传动系统的安全装置等。

总之，垂直升降梯设计标准是为了确保电梯的安全、舒适和可靠运行而制定的一系列规范和要求。

这些标准涵盖了尺寸、载重能力、速度、安全、环境、可访问性、维护和系统安全等方面，以保证电梯在各种情况下都能正常运行。
