标题：SolidWorks钣金件：一个简单的钣金扣件
建模步骤
1.在前视基准面上草绘图形。
2.基体法兰，两侧对称80 。
厚度1，半径5 。
3.展开，固定面选蓝色面，点收集所有折弯。
4.展开后爱钣金面上草绘3个直槽口。
5.拉伸切除，与厚度相等。
6.继续在钣金面上草绘圆。
7.拉伸切除，与厚度相等。
8.继续在钣金面上草两个矩形，拉伸切除，与厚度相等。
9.折叠，固定面选蓝色面，收集所有折弯。
10.边线法兰，点上边线，随意拉伸一个高度，半径2 ，折弯在外。
点编辑法兰轮廓。
编辑草图，点完成
11.褶边，折弯在外、长度2 、缝隙距离1.5 。
12.镜像——实体，选上视基准面，合并结果打钩。
如果上视基准面不行，可选图中蓝色面
13.展开。
14.KeyShot简单渲染一下。
solidworks钣金设计教程SolidWorks钣金设计教程SolidWorks是一种流行的三维计算机辅助设计（CAD）软件，广泛应用于各种领域的产品设计和工程项目。
在SolidWorks中，钣金设计是一项常见的任务，常用于制造领域的零部件和结构的设计。
本文将介绍SolidWorks中的钣金设计教程，包括创建钣金部件、编辑钣金特征、折弯和展开等基本步骤。
第一步：创建钣金部件在SolidWorks中，我们可以使用两种方法来创建钣金部件：直接创建和导入外部文件。
直接创建时，我们可以使用基本的几何体来构建部件的形状。
导入外部文件时，我们可以导入DXF或DWG文件，并将其转化为钣金部件。
对于直接创建钣金部件，我们可以点击SolidWorks界面上的“新建”按钮，并选择“钣金部件”模板。
然后我们可以开始创建几何实体，如基本的矩形、圆等。
使用几何特征和聚合特征，我们可以构建更复杂的形状，并添加其他必要的特征，如拉伸、圆角和孔。
对于导入外部文件，我们可以选择“导入”按钮，并选择要导入的DXF或DWG文件。
在导入后，我们可以根据需要编辑和调整部件的几何形状。
第二步：编辑钣金特征在创建钣金部件后，我们可以进行一些编辑和调整，以满足设计要求。
在SolidWorks中，我们可以使用许多特征来编辑钣金部件，如扣除、切割、添加、修改等。
扣除特征用于在钣金部件中创造孔洞和凹槽。
我们可以使用“扣除”功能来创建这些孔洞和凹槽，并选择所需的形状和尺寸。
切割特征用于将钣金部件划分为更小的部分。
我们可以使用“切割”功能来切割部件，并选择所需的切割形状和位置。
添加特征用于在钣金部件上添加材料。
我们可以使用“添加”功能来添加材料，并选择所需的形状和尺寸。
修改特征用于调整和改变钣金部件的形状和尺寸。
我们可以使用“修改”功能来修改部件，并选择所需的参数和数值。
第三步：折弯和展开在设计钣金部件时，折弯和展开是必不可少的步骤。
在SolidWorks中，我们可以使用“折弯”功能来模拟钣金部件的折弯过程，并选择所需的折弯方式和参数。
Solid Works®培训手册:钣金钣金 Solid Works 高级培训手册2·钣金Solid Works 高级培训手册 钣金钣金在成功地学完这一课后，你将能够：通过加入弯曲来创建钣金零件加入特定的法兰特征和斜接法兰使用成型工具和调色板特征来生成诸如筋、百叶窗板、冲孔等成型特征产生自己的成型工具当零件处展平状态时，加入其它特征转换老版本的钣金零件引入IGS文件到SOLIDWORKS中在非钣金零件中识别折弯撕开薄壁零件的角使其可以作为钣金零件来处理显示带配置的弯曲顺序钣金·3钣金 Solid Works 高级培训手册钣金实例学习这一课我们将学习通过在零件或装配体内建模并转换成钣金零件。
设计步骤建模过程中的一些关键步骤如下所列。
每个步骤是本课的一个部分。

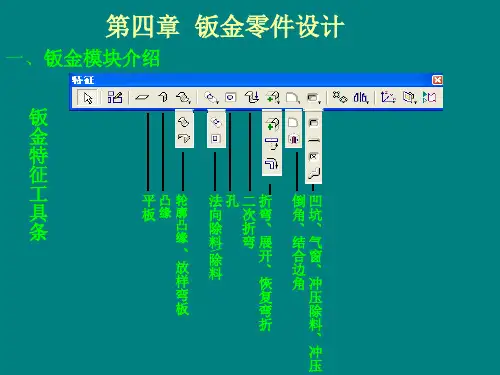

用钣金特征进行设计钣金特征用来产生零件。
这些特征包括：几种法兰、薄片、增加折弯以及展平工具。
成型工具用成型工具来冲裁钣金零件。
这些工具可以方便地修改或及时创建。
钣金零件的工程图生成钣金零件的工程图有一些特殊的选项使用镜像对称的钣金零件可先产生一半，然后用镜像所有命令生成零件生成折弯用基体法兰可将有圆角的草图生成带折弯的钣金零件在展平的状态下设计运用展平、展开工具钣金零件可在展平状态下设计识别折弯用识别折弯的办法可将已经生成模型转化成钣金零件。
零件会自动加上折弯。
用关联设计钣金零件像其他零件设计一样钣金零件可用关联设计生成。
编辑零件和其它自顶向下的工具可用来产生钣金零件。
4·钣金Solid Works 高级培训手册 钣金钣金零件是实体模型中结构比较特殊的一种，具有带圆角的薄壁特征，整个零件的壁厚都相同，折弯半径都是选定的半径值，如果需要释放槽，软件能够加上。
SolidWorks 为满足这类需求定制了特殊的钣金工具。
在下面的例子中，应用不同的法兰来产生不同的钣金结构。
SolidWorks 用4种不同的法兰来产生零件，这些法兰通过不同的方式按预定的厚度给零件增加材料。
