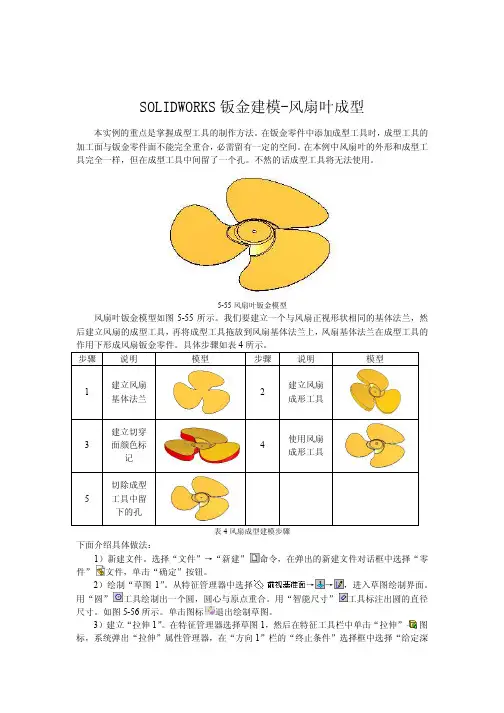

SOLIDWORKS 钣金建模-风扇叶成型本实例的重点是掌握成型工具的制作方法。
在钣金零件中添加成型工具时，成型工具的加工面与钣金零件面不能完全重合，必需留有一定的空间。
在本例中风扇叶的外形和成型工具完全一样，但在成型工具中间留了一个孔。
不然的话成型工具将无法使用。
5-55风扇叶钣金模型风扇叶钣金模型如图5-55所示。
我们要建立一个与风扇正视形状相同的基体法兰，然后建立风扇的成型工具，再将成型工具拖放到风扇基体法兰上，风扇基体法兰在成型工具的作用下形成风扇钣金零件。
具体步骤如表4所示。
步骤说明 模型 步骤 说明 模型1 建立风扇基体法兰 2 建立风扇成形工具3 建立切穿面颜色标记4 使用风扇成形工具5 切除成型工具中留下的孔表4风扇成型建模步骤下面介绍具体做法：1）新建文件。
选择“文件”→“新建”命令，在弹出的新建文件对话框中选择“零件”文件，单击“确定”按钮。
2）绘制“草图1”。
从特征管理器中选择→→，进入草图绘制界面。
用“圆”工具绘制出一个圆，圆心与原点重合。
用“智能尺寸”工具标注出圆的直径尺寸。
如图5-56所示。
单击图标退出绘制草图。
3）建立“拉伸1”。
在特征管理器选择草图1，然后在特征工具栏中单击“拉伸”图标，系统弹出“拉伸”属性管理器，在“方向1”栏的“终止条件”选择框中选择“给定深度”，在“深度”输入框中输入20，如图5-57所示。
其它采用默认设置，单击“确定”图标按钮完成拉伸。
5-56绘制草图15-57拉伸1属性管理器4）绘制“草图2”。
在绘图区选择如图5-56所示的面作为绘制草图2基准面→→，进入草图绘制界面。
用“圆”工具绘制出一个圆，圆心与原点重合。
用“智能尺寸”工具标注出圆的直径尺寸。
如图5-59所示。
单击图标退出绘制草图。
5-58选择绘制草图面 5-59绘制草图25）建立“放样1”。
在特征工具栏中单击“放样”图标，系统弹出“放样”属性管理器，在“轮廓”输入框中输入拉伸1实体的边线和“草图2”作为放样轮廓，其它采用默认设置如图5-60所示。
单击“确定”图标按钮完成放样操作。
5-60放样属性管理器6）建立“圆角1”。
在特征工具栏中单击“圆角”图标，系统弹出“圆角”属性管理器，选择“圆角类型”为“等半径”，在“圆角半径”输入框中输入10，在“边线、面、特征和环”输入框中输入模型的一条边，其它采用默认设置如图5-61所示。
单击“确定”图标按钮完成圆角操作。
7）绘制“草图3”。
在绘图区选择如图5-62所示的面作为绘制草图3基准面→→，进入草图绘制界面。
5-61圆角1属性管理器5-62选择绘制草图面用“圆”工具绘制出一个圆，圆心与原点重合。
用“中心线”工具绘制出一条水平线和一条角度线，他们的起点都与原点重合，终点都与圆重合。
用“智能尺寸”工具标注出圆的直径尺寸和角度线的角度尺寸。
如图5-63所示。
用“剪裁实体”工具修剪草图。
再用“中心线”工具绘制出一条竖线和一条角度线，竖线的起点与角度线和模型圆弧的交点重合，终点与模型圆弧边重合。
角度线的起点与上一条角度线的中点重合，终点与圆弧重合。
用“添加几何关系”工具，将图5-64中箭头所指二条角度线作“垂直”约束。
单击图标退出绘制草图。
5-63绘制草图35-64绘制竖线和斜线，添加约束5-65基准面1属性管理器8）建立“基准面1”。
在特征工具栏中单击“参考几何体”→“基准面”图标，系统弹出“基准面”属性管理器，在“参考实体”输入框中输入草图绘制的角度线和端点，其它采用默认设置如图5-65所示。
单击“确定”图标按钮完成基准面创建。
5-66曲面拉伸属性管理器9）建立“曲面拉伸1”。
在特征管理器中选择“草图3”，在菜单栏中单击“插入”→“曲面”→“拉伸曲面”图标，系统弹出“拉伸曲面”属性管理器，单击“方向1”中的拉伸类型选择框，在弹出的菜单中选择“给定深度”，在“距离”输入框中输入35，单击“反向”图标改变拉伸方向，其它采用默认设置如图5-66所示。
单击“确定”图标按钮完成曲面拉伸操作。
5-67绘制草图410）绘制“草图4”。
从特征管理器中选择→→，进入草图绘制界面。
用“三点弧”工具绘制出一条圆弧，圆弧的起点与曲面拉伸1右上角点重合，终点与曲面拉伸1左竖边重合。
如图5-67所示。
单击图标退出绘制草图。
5-68分割线1属性管理器11）建立“分割线1”。
在菜单栏中单击“插入”→“曲线”→“分割线”图标，系统弹出“分割线”属性管理器，在“分割类型”选项中选择“投影”，在“要投影的草图”输入框中输入“草图4”，在“投影面”输入框中输入曲面拉伸1的面，其它采用默认设置如图5-68所示。
单击“确定”图标按钮完成分割线操作。
5-69绘制草图512）绘制“草图5”。
从特征管理器中选择→→，进入草图绘制界面。
用“三点弧”工具绘制出一条圆弧，圆弧的起点与模型边线重合。
用“智能尺寸”工具标注出如图5-69所示的尺寸。
用“添加几何关系”工具，将图5-70中箭头所指的草图3竖线和圆弧端点作“穿透”约束。
单击图标退出绘制草图。
5-70添加穿透约束13）建立“投影曲线1”。
在菜单栏中单击“插入”→“曲线”→“投影曲线”图标，系统弹出“投影曲线”属性管理器，单击选择框在弹出的菜单中选择“草图到面”，在“要投影的草图”输入框中输入“草图5”，在“投影面”输入框中输入模型的一个面，其它采用默认设置如图6-71所示。
单击“确定”图标按钮投影曲线创建。
5-71投影曲线1性管理器14）绘制“草图6”。
从特征管理器中选择→→，进入草图绘制界面。
在特征管理器中显示草图3作参考。
用“中心线”工具绘制出一条竖线，竖线的起点草图3投影水平线端点重合。
用“三点弧”工具绘制出一条圆弧，圆弧的起点与投影曲线1的端点重合，终点与竖线端点重合。
用“智能尺寸”工具标注出如图5-72所示的尺寸。
单击图标退出绘制草图。
5-72绘制草图65-73绘制草图715）绘制“草图7”。
从特征管理器中选择→→，进入草图绘制界面。
在特征管理器中显示草图3作参考。
用“中心线”工具绘制出一条竖线，竖线的起点草图3投影水平线端点重合。
用“三点弧”工具绘制出一条圆弧，圆弧的起点与竖线端点重合，终点与投影曲线1端点重合。
用“智能尺寸”工具标注出竖线的长度尺寸。
用“添加几何关系”工具，将图5-73中箭头所指圆弧和边线作“相切”约束，单击图标退出绘制草图。
5-74曲面放样属性管理器16）建立“曲面放样1”。
在菜单栏中单击“插入”→“曲面”→“放样曲面”图标，系统弹出“放样曲面1”属性管理器，在“轮廓”输入框中输入“草图7”和“草图6”作为放样轮廓，在“引导线”输入框中输入“分割线1”分割的边和投影曲线1作为引导线，其它采用默认设置如图5-74所示。
单击“确定”图标按钮完成曲面放样。
5-75选择绘制草图面 5-76绘制草图85-77绘制二条曲线17）绘制“草图8”。
在绘图区选择如图5-75所示的面作为绘制草图8基准面→→，进入草图绘制界面。
用“中心线”工具绘制出一条水平线，水平线起点与原点重合，终点与投影曲线端点重合。
用“样条曲线”工具绘制出曲线，曲线的起点与曲面放样圆弧边重合，终点与水平线端点重合。
调节样条曲线控标使曲线形状符合要求。
如图5-76所示。
再在右边绘制出一条曲线，曲线的起点与曲面放样圆弧边重合，终点与投影曲线端点重合，调节样条曲线控标使曲线形状符合要求。
如图5-77所示。
5-78曲面剪裁1性管理器18）建立“曲面剪裁1”。
在菜单栏中单击“插入”→“曲面”→“剪裁曲面”图标，系统弹出“剪裁曲面”属性管理器，选择“剪裁类型”为“标准”，在“剪裁工具”输入框中输入“草图8”作为剪裁工具，选择“保留选择”选项，在绘图区选择“曲面放样1”中要保留的曲面，保留面逞红色显示，如图5-78所示，单击“确定”图标按钮完成曲面剪裁。
5-79选择绘制草图面 5-80绘制草图9 19）绘制“草图9”。
在绘图区选择如图5-79所示的面作为绘制草图9基准面→→，进入草图绘制界面。
将草图8 的二条曲线引用过来，再用“直线”工具绘制出一条水平线和一条角度线，这二条线的起点都与原点重合，终点都与曲线端点重合。
用“智能尺寸”工具标注出如图5-80所示的尺寸。
单击图标退出绘制草图。
20）建立“分割线2”。
在菜单栏中单击“插入”→“曲线”→“分割线”图标，系统弹出“分割线”属性管理器，在“分割类型”选项中选择“投影”，在“要投影的草图”输入框中输入“草图9”，在“投影面”输入框中输入放样1中的一个面，其它采用默认设置如图5-81所示。
单击“确定”图标按钮完成分割线操作。
5-81分割线2属性管理器21)建立“删除面”。
在菜单栏中单击“插入”→“曲面”→“删除”图标，系统弹出“删除”属性管理器，在“要删除的面”输入框中输入分割后的二个面，在“选项”栏中选择“删除”选项，如图5-82所示，其它采用默认设置，单击“确定”图标按钮完成删除操作。
5-82删除面1属性管理器22）删除实体1。
在特征管理器中右键单击“曲面实体”，在弹出的菜单中选择“删除实体”，系统弹出删除实体属性管理器，在“要删除的实体”输入框中输入“分割线1”实体，如图5-83所示，单击“确定”图标按钮。
完成曲面实体删除。
5-83实体删除1属性管理器5-84曲面剪裁2属性管理器23）建立“曲面剪裁2”。
在菜单栏中单击“插入”→“曲面”→“剪裁曲面”图标，系统弹出“剪裁曲面”属性管理器，选择“剪裁类型”为“标准”，在“剪裁工具”输入框中输入“曲面剪裁1”作为剪裁工具，选择“保留选择”选项，在绘图区选择“删除面1”中要保留的曲面，保留面逞红色显示，如图5-84所示，单击“确定”图标按钮完成曲面剪裁。
5-85曲面缝合1属性管理器24）建立“曲面缝合1”。
在菜单栏中单击“插入”→“曲面”→“曲面缝合”图标，系统弹出“曲面缝合1”属性管理器，在“要缝合的曲面和面”输入框中输入“曲面剪裁2”和“曲面放样1”，其它采用默认设置如图5-85所示。
单击“确定”图标按钮完成曲面缝合。
5-86圆角2属性管理器25）建立“圆角2”。
在特征工具栏中单击“圆角”图标，系统弹出“圆角”属性管理器，选择“圆角类型”为“等半径”，在“圆角半径”输入框中输入5，在“边线、面、特征和环”输入框中输入模型的一条边，其它采用默认设置如图5-86所示。
单击“确定”图标按钮完成圆角操作。
5-87曲面等距1属性管理器26)建立曲面等距1。
在菜单栏中单击“插入”→“曲面”→“曲面等距”图标，系统弹出“曲面等距”属性管理器，在“要等距的面或曲面”输入框中输入模型的一个面作为等距对象，在“等距距离”输入框中输入0，其它采用默认设置如图5-87所示。
单击“确定”图标按钮完成曲面等距。
5-88圆周阵列1属性管理器27）建立“圆周阵列1”。
