solidworks钣金设计教程SolidWorks钣金设计教程SolidWorks是一种流行的三维计算机辅助设计（CAD）软件，广泛应用于各种领域的产品设计和工程项目。
在SolidWorks中，钣金设计是一项常见的任务，常用于制造领域的零部件和结构的设计。
本文将介绍SolidWorks中的钣金设计教程，包括创建钣金部件、编辑钣金特征、折弯和展开等基本步骤。
第一步：创建钣金部件在SolidWorks中，我们可以使用两种方法来创建钣金部件：直接创建和导入外部文件。
直接创建时，我们可以使用基本的几何体来构建部件的形状。
导入外部文件时，我们可以导入DXF或DWG文件，并将其转化为钣金部件。
对于直接创建钣金部件，我们可以点击SolidWorks界面上的“新建”按钮，并选择“钣金部件”模板。
然后我们可以开始创建几何实体，如基本的矩形、圆等。
使用几何特征和聚合特征，我们可以构建更复杂的形状，并添加其他必要的特征，如拉伸、圆角和孔。
对于导入外部文件，我们可以选择“导入”按钮，并选择要导入的DXF或DWG文件。
在导入后，我们可以根据需要编辑和调整部件的几何形状。
第二步：编辑钣金特征在创建钣金部件后，我们可以进行一些编辑和调整，以满足设计要求。
在SolidWorks中，我们可以使用许多特征来编辑钣金部件，如扣除、切割、添加、修改等。
扣除特征用于在钣金部件中创造孔洞和凹槽。
我们可以使用“扣除”功能来创建这些孔洞和凹槽，并选择所需的形状和尺寸。
切割特征用于将钣金部件划分为更小的部分。
我们可以使用“切割”功能来切割部件，并选择所需的切割形状和位置。
添加特征用于在钣金部件上添加材料。
我们可以使用“添加”功能来添加材料，并选择所需的形状和尺寸。
修改特征用于调整和改变钣金部件的形状和尺寸。
我们可以使用“修改”功能来修改部件，并选择所需的参数和数值。
第三步：折弯和展开在设计钣金部件时，折弯和展开是必不可少的步骤。
在SolidWorks中，我们可以使用“折弯”功能来模拟钣金部件的折弯过程，并选择所需的折弯方式和参数。
solidworks钣金教程Solidworks是一种流行的三维计算机辅助设计（CAD）软件，广泛用于钣金行业。
本教程将介绍使用Solidworks进行钣金设计及制造的基本步骤。
第一步是创建钣金零件。
打开Solidworks软件后，选择“新建零件”并选择自定义模板。
然后在特征栏中选择“基础钣金”。
输入所需尺寸和形状，包括长度、宽度、厚度等参数。
使用Sketch工具绘制钣金零件的轮廓，然后使用特征工具进行细节设计。
确保所有尺寸和角度都符合规格要求。
第二步是将钣金零件转换为模具。
在设计完零件后，选择“展开”功能将其展平为一个平面。
这将帮助钣金制造厂商理解如何将平面材料弯曲成所需的形状。
展开后的平面可以导出为2D图纸，并包含必要的制造信息。
第三步是添加连接件和装配。
钣金设计通常涉及多个零件的组装，使用螺钉、螺母、垫圈等连接件。
使用Solidworks的装配功能将这些零件组合在一起。
确保所有零件正确匹配，并且装配后的结构稳固。
第四步是进行材料分析和优化。
使用Solidworks的有限元分析功能可以检查钣金零件的结构强度和刚度。
通过调整形状和厚度等参数，可以优化设计以满足特定要求。
这有助于确保零件在使用时能够承受所要求的负载。
第五步是生成制造文件。
在完成设计和优化后，需要生成用于制造的文件。
使用Solidworks的导出功能将设计数据转换为通用的CAD格式（例如DXF、STEP等）。
这些文件可以直接传输给钣金制造商，以便进行下一步的加工和制造。
总结起来，使用Solidworks进行钣金设计和制造需要按照以下步骤进行：创建钣金零件、转换为模具、添加连接件和装配、进行材料分析和优化，最后生成制造文件。
通过遵循这些步骤，可以设计出符合要求的高质量钣金制品。
第8章 钣 金 设 计8.2 上 机 指 导8.2.1 三角形设计完成如图8.27(1)(2) 选取上视基准面，进入草图绘制，绘制草图。
单击【基体-法兰/入“1mm ”，在【折弯半径】文本框内输入“2.5mm ”单击【确定】按钮，如图8.28所示。
图8.27 三角形图8.28 “基体法兰”特征(3) 所示。
(4) 线<1>”、“边线<2>”和“边线<3>”，选中【使用默认半径】复选框，设置【法兰位置】为【材料在内】，在【缝隙距离】文本框内输入“0.25mm ”，单击【确定】按钮，完成斜接法兰操作，如图8.30所示。
至此完成三角形设计。
·198··198·图8.29 草图图8.30 “斜接法兰”8.2.2 计算机电源盒盖设计完成如图8.31所示模型。
·199··199·(1)(2)图8.32所示。
图8.31 计算机电源盒盖图8.32 草图 (3) 单击【基体-法兰/本框内输入“1mm ”，在【折弯半径】文本框内输入“2.5mm ”单击【确定】按钮，如图8.33所示。
图8.33 “基体法兰”特征(4) 单击【展开】出现【展开】属性管理器，选择固定面为上表面，单击【收集所有折弯】按钮，单击【确定】按钮，完成展开，如图8.34所示。
图8.34 “展开”钣金(5) 如图8.35所示。
(6) -拉伸】属性管理器，选中【与厚度相等】复选框，在【终止条件】下拉列表框内选择【给定深度】选项，单击【确定】按钮，完成切除特征，如图8.36所示。
·200··200·图8.35 草图图8.36 “切除-拉伸”特征(7) 单击【折叠】出现【折叠】属性管理器，选择固定面为上表面，单击【收集所有折弯】按钮，单击【确定】按钮，完成折叠，如图8.37所示。
图8.37 “折叠”特征(8)绘制草图，如图8.38所示。
solidworks钣金电柜设计方法-回复SolidWorks是一款常用于设计和制造领域的三维CAD 软件。
在钣金电柜设计方面，SolidWorks提供了一些强大的工具和功能，使得设计、模拟和制造过程变得更加高效和准确。
本文将一步一步地介绍SolidWorks 钣金电柜设计的方法。
第一步：创建新的钣金电柜设计项目在打开SolidWorks软件后，选择“新建”创建一个新的项目。
在弹出的对话框中，选择“零件”作为创建的项目类型。
然后，选择一个适当的模板，如ISO A3 零件模板，以确保设计比例正确。
第二步：创建外形轮廓在钣金电柜设计中，外形轮廓是整个设计的基础。
可以使用多种方法创建外形轮廓，如绘制草图、导入外部文件或直接绘制。
如果选择使用绘图草图创建外形轮廓，可以使用SolidWorks提供的各种绘图工具，如直线、圆和矩形。
也可以使用约束和尺寸工具来控制绘图图形的大小和位置。
第三步：创建层次结构和尺寸电柜通常由多个部件组成，因此在SolidWorks中，可以使用组装功能来创建电柜的层次结构。
选择“新建”创建一个新的部件，并根据需要选择适当的模板。
然后，使用组装功能将各个部件组装在一起，并确保它们按照正确的尺寸和位置排列。
在创建层次结构和尺寸时，可以使用SolidWorks提供的约束和关系工具来确保各个部件之间的准确位置和相互关系。
还可以使用尺寸工具来添加尺寸，并确保各个部件的尺寸符合要求。
第四步：设计内部结构和组件除了外形轮廓和外部结构之外，电柜还包括各种内部结构和组件，如支架、支撑杆和接线盒。
在SolidWorks中，可以使用多种工具和功能来设计这些内部结构和组件。
例如，可以使用钣金功能来创建和调整支架和支撑杆的形状和尺寸。
可以使用装配功能将这些内部结构和组件与外部结构组装在一起，并确保它们的位置和相互关系正确。
第五步：进行材料选择和模拟分析在SolidWorks中，可以根据需要选择不同的材料来设计电柜。
SolidWorks的钣金设计技术基础——折弯计算折弯是钣金加工中常用的一种工艺，也是实现钣金件形状的重要方法之一、在使用SolidWorks进行钣金设计时，掌握折弯计算是必不可少的技术基础。
下面将对SolidWorks的折弯计算进行详细介绍。
1.定义折弯参数：在SolidWorks的钣金设计中，首先需要定义折弯参数。
打开设计好的钣金件模型，选择“零件文件”中的“表面铣边”，在“属性管理器”中进行折弯参数的定义。
包括折弯类型（弯曲/折叠）、折弯角度、折弯方向、折弯半径、折弯顺序等。
2.创建折弯特征：在“特征管理器”中，选择“挤压-折弯”，然后选择折弯边缘。
通过选择折弯边缘以及折弯参数，生成钣金件的折弯特征。
3.进行折弯计算：在生成折弯特征后，SolidWorks中的扩展性工具可以帮助进行折弯计算。
选择“评估”工具，再选择“折弯几何图形”，可以实时计算并显示折弯后的几何图形。
4.调整折弯参数：根据折弯计算的结果，可能需要对折弯参数进行调整。
可以通过改变折弯角度、折弯半径、折弯方向等参数，实时预览并调整折弯后的几何形状，以满足设计要求。
5.添加辅助线：为了更好地进行折弯计算和调整，可以在SolidWorks中添加辅助线。
辅助线可以用于指示折弯线、折弯半径等信息，并帮助准确计算折弯后的几何形状。
6.模拟折弯过程：在完成折弯计算和调整后，可以使用SolidWorks的模拟工具进行折弯过程的模拟。
选择“模拟”工具，在“材料”中选择相应的钣金材料，并设置折弯机床的参数。
通过模拟可以预测折弯后的形状，从而进行后续工艺的安排和调整。
需要注意的是，SolidWorks中的折弯计算仅仅是一个近似估算，实际折弯过程中可能会有一些误差。
因此，在设计中需要预留一定的加工余量，以确保折弯后的钣金件达到设计要求。
总结起来，SolidWorks的折弯计算技术基础主要包括定义折弯参数、创建折弯特征、进行折弯计算、调整折弯参数、添加辅助线以及模拟折弯过程等。
solidworks钣金设计教程SolidWorks钣金设计教程钣金是一种常见的制造过程，用于制造各种各样的金属零件和产品。
SolidWorks是一种流行的机械设计软件，可以帮助工程师在三维环境中进行钣金设计工作。
本教程将介绍SolidWorks中的一些基本功能和技巧，帮助您在钣金设计中更加高效和准确地工作。
1. 创建零件在SolidWorks中，您可以使用各种方法创建钣金零件。
最常见的方法是使用基本的二维几何图形（例如线条和圆弧）来定义零件的外形。
可以使用线和弧线工具来创建这些图形，并使用约束和尺寸工具来确保它们满足设计要求。
2. 创建扁平模式钣金设计中的一个重要步骤是创建零件的扁平模式，也称为展开图。
扁平模式显示了零件在未加工状态下的形状，方便在机械加工之前进行设计和校验。
SolidWorks提供了自动展开功能，可以根据零件的几何形状生成扁平模式。
3. 添加弯曲特征钣金零件通常需要进行折弯或弯曲来得到所需的形状。
在SolidWorks中，您可以使用弯曲特征来模拟这些操作。
通过定义弯曲的角度、半径和位置，您可以对零件进行准确的形状控制。
还可以在零件上添加多个弯曲特征，以实现更复杂的形状。
4. 创建连接和固定件在实际应用中，钣金零件通常需要与其他零件连接或固定。
SolidWorks提供了各种连接和固定件选项，例如螺栓、螺母、焊缝和铆接等。
通过将这些连接和固定件添加到零件中，您可以更好地模拟实际生产过程，并确保零件的稳固性和可靠性。
5. 进行仿真和分析SolidWorks还提供了强大的仿真和分析功能，可以帮助您评估钣金零件的设计性能。
通过应用荷载、约束和材料属性，您可以模拟零件在实际工作条件下的行为，并评估其强度和刚度等特性。
这些信息可以帮助您优化设计，并决定是否需要进行进一步的改进。
通过学习这些基础知识和技巧，您可以在SolidWorks中进行高效和准确的钣金设计工作。
请记住，钣金设计是一个综合性的过程，需要结合材料力学、制造工艺和实际应用要求等方面的考虑。
solidworks钣金成型工具用法
将成形工具应用到钣金零件：
1.打开钣金零件，然后浏览到设计库中的成形工具文件夹。
2.右键单击该文件夹并选择成形工具文件夹。
如果成形工具文件夹已选定，
省略该步骤。
当询问您是否将所有子文件夹标记为成形工具文件夹时，单击是。
...
3.将成形工具从设计库拖动到您想修改形状的面上。
您应用成形工具的面与
成形工具自身的结束曲面相对应。
默认情况下，工具向下行进。
...
4.在松开鼠标按钮前，请用以下键调整成形工具的位置：
5.释放鼠标按钮。
将显示成形工具的预览。
sw钣金教程SW钣金教程SW钣金软件是一款强大的三维CAD设计软件，用于钣金零件的设计与制造。
下面将介绍SW钣金教程的一些基本内容，帮助初学者快速入门。
1. 新建零件：在SW钣金软件中，点击“新建零件”，选择合适的零件模板。
可以根据实际需要选择零件材料的厚度。
2. 绘制基础图形：利用SW钣金软件的绘图工具，可以绘制各种基础图形，如矩形、圆形、椭圆等。
绘制完成后，可以进行图形的编辑和变换。
3. 添加平折：在设计钣金零件时，通常需要添加一些平折。
选择需要添加平折的边线，点击“平折”工具进行添加。
可以根据需要选择平折的角度和长度。
4. 添加弯曲：钣金零件通常需要进行弯曲加工。
选择需要添加弯曲的边线，点击“弯曲”工具进行添加。
可以根据需要选择弯曲的角度和半径。
5. 添加拉伸：有些钣金零件需要进行拉伸加工。
选择需要进行拉伸的表面，点击“拉伸”工具进行添加。
可以根据需要选择拉伸的长度。
6. 添加连接件：在设计钣金零件时，有时需要添加一些连接件，如螺钉、螺母等。
选择需要添加连接件的位置，点击“添加连接件”工具进行添加。
可以选择合适的连接件型号和尺寸。
7. 进行装配：根据实际需要，将设计好的钣金零件进行装配。
选择需要装配的零件，点击“装配”工具进行装配。
可以进行位置的调整和连接的设计。
8. 生成图纸：设计完成后，可以生成钣金零件的图纸。
选择“生成图纸”工具，设置图纸的比例和尺寸。
可以添加标注、剖视等图纸要素。
以上就是SW钣金教程的基本内容。
通过学习这些基础知识，您将能够熟练使用SW钣金软件进行钣金零件的设计与制造。

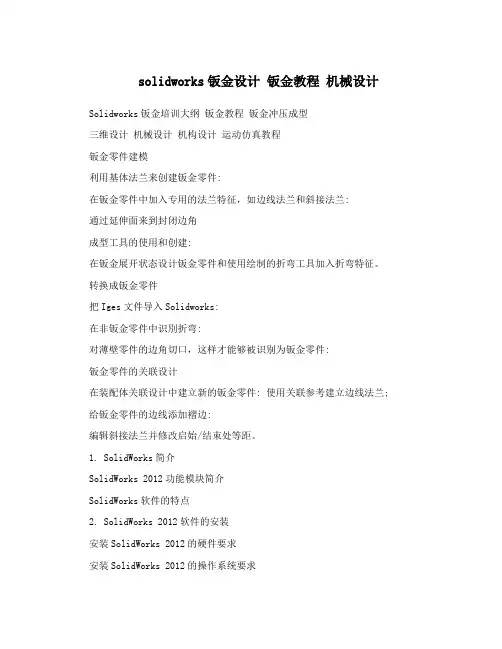

solidworks钣金设计钣金教程机械设计Solidworks钣金培训大纲钣金教程钣金冲压成型三维设计机械设计机构设计运动仿真教程钣金零件建模利用基体法兰来创建钣金零件:在钣金零件中加入专用的法兰特征，如边线法兰和斜接法兰:通过延伸面来到封闭边角成型工具的使用和创建:在钣金展开状态设计钣金零件和使用绘制的折弯工具加入折弯特征。
转换成钣金零件把Iges文件导入Solidworks:在非钣金零件中识別折弯:对薄壁零件的边角切口，这样才能够被识别为钣金零件:钣金零件的关联设计在装配体关联设计中建立新的钣金零件: 使用关联参考建立边线法兰; 给钣金零件的边线添加褶边:编辑斜接法兰并修改启始/结朿处等距。
1. SolidWorks简介SolidWorks 2012功能模块简介SolidWorks软件的特点2. SolidWorks 2012软件的安装安装SolidWorks 2012的硬件要求安装SolidWorks 2012的操作系统要求安装前的计算机设置SolidWorks 2011的安装3. 软件的工作界面与基本设置创建用户文件夹启动SolidWorks软件SolidWorks 2011 工作界面SolidWorks的基本操作技巧鼠标的操作4. 二维草图的绘制草图设计环境简介进入与退出草图设计环境草绘工具按钮简介草绘环境中的下拉菜单绘制草图前的设置二维草图的绘制 5. 零件设计三维建模基础基本的三维模型复杂的三维模型“特征”与三维建模实体建模的一般过程新建一个零件三维模型创建一个拉伸特征作为零件的基础特征6. 零件设计孔特征孔特征简述创建孔特征(简单直孔)的一般过程创建异形向导孔抽壳特征筋(肋)特征特征的重新排序及插入操作特征生成失败及其解决方法,.钣金设计基体法兰/薄片边线法兰斜接法兰褶边转折绘制的折弯交叉折断边角焊接边角闭合角展开折叠不折弯切口插入折弯转换到钣金放样折弯成型工具通风口8装配设计概述装配体环境中的下拉菜单及工具条装配配合“重合”配合“平行”配合“垂直”配合“相切”配合“同轴心”配合“距离”配合“角度”配合9. 模型的测量与分析模型的测量测量面积及周长测量距离测量角度测量曲线长度10. 工程图制作概述工程图的组成工程图环境中的工具条新建工程图设置符合国标的工程图环境工程图视图创建基本视图视图的操作视图的显示模式创建辅助视图什么是钣金,钣金是针对金属薄板(通常在6mm以下)一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型等。

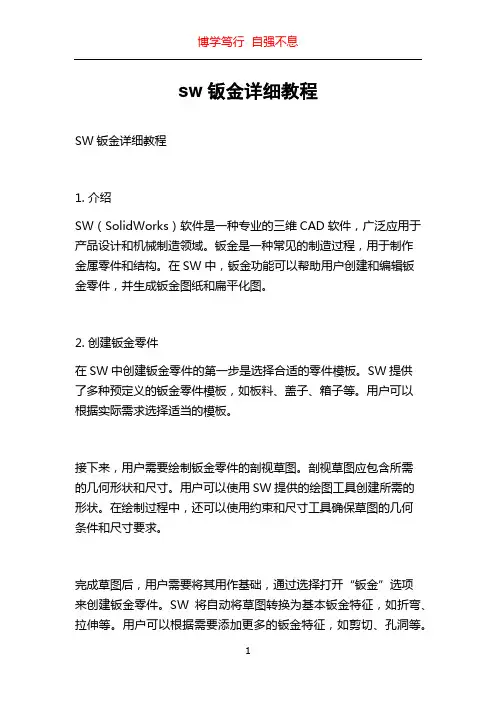

sw钣金详细教程SW钣金详细教程1. 介绍SW（SolidWorks）软件是一种专业的三维CAD软件，广泛应用于产品设计和机械制造领域。
钣金是一种常见的制造过程，用于制作金属零件和结构。
在SW中，钣金功能可以帮助用户创建和编辑钣金零件，并生成钣金图纸和扁平化图。
2. 创建钣金零件在SW中创建钣金零件的第一步是选择合适的零件模板。
SW提供了多种预定义的钣金零件模板，如板料、盖子、箱子等。
用户可以根据实际需求选择适当的模板。
接下来，用户需要绘制钣金零件的剖视草图。
剖视草图应包含所需的几何形状和尺寸。
用户可以使用SW提供的绘图工具创建所需的形状。
在绘制过程中，还可以使用约束和尺寸工具确保草图的几何条件和尺寸要求。
完成草图后，用户需要将其用作基础，通过选择打开“钣金”选项来创建钣金零件。
SW将自动将草图转换为基本钣金特征，如折弯、拉伸等。
用户可以根据需要添加更多的钣金特征，如剪切、孔洞等。
3. 编辑钣金零件SW提供了丰富的功能和工具，用于编辑已创建的钣金零件。
用户可以使用这些功能来修改钣金特征、添加附加特征或更改几何形状。
例如，如果需要修改折弯角度或半径，用户可以选择对应的折弯特征并修改其参数值。
SW会自动更新相关的几何形状和尺寸。
此外，用户还可以添加附加的钣金特征，如转角、切口、挤压等。
这些特征可以通过选择相应的工具并指定所需参数来添加。
4. 生成钣金图纸在创建和编辑钣金零件之后，用户可以生成相应的钣金图纸。
钣金图纸是一种标准化的工程图纸，用于指导制造过程。
SW提供了丰富的钣金图纸工具，包括视图生成、尺寸标注、剖视、注释等。
用户可以使用这些工具来创建符合标准的钣金图纸。
首先，用户需要选择需要包含的视图，如主视图、俯视图、剖视图等。
然后，用户可以使用尺寸标注工具为每个视图添加几何尺寸和特征尺寸。
此外，用户还可以添加注释和符号，以提供额外的信息。
完成钣金图纸后，用户可以导出为PDF或其他可打印格式，以便与制造方和其他相关人员共享和交流。
solidWorks 钣⾦零件设计教程之⼀，必须的收藏！1.1 钣⾦零件的特点钣⾦零件是以⾦属板为原料，通过折、弯、冲、压等⼯艺实现的⼀类零件，其最⼤的特点是零件的壁厚均匀。
钣⾦零件⼀般可分为三类：平板类：指⼀般的平⾯冲裁件弯曲类：由弯曲或弯曲加简单成形构成的零件。
成形类：由拉伸等成形⽅法加⼯⽽成的规则曲⾯类或⾃由曲⾯类零件，对于此类钣⾦零件的展开，SolidWorks需要借助有关插件来完成。
如图1-1所⽰，这些零件都是由平板⽑坯经冲切、折弯或冲压等⽅式⽽加⼯出来的，它们与⼀般机加⼯⽅式加⼯出来的零件存在着很⼤差别。
1.2 钣⾦⼯具SolidWorks 提供了很多钣⾦零件中特有的钣⾦特征⼯具，包括基体法兰、边线法兰等，利⽤这些⼯具，⽤户可以很⽅便地完成钣⾦零件设计，得到钣⾦零件的应⽤状态和展开状态。
SolidWorks提供了建⽴钣⾦零件的特有⼯具，这些⼯具位于【插⼊】|【钣⾦】菜单和【钣⾦】⼯具栏中，如图1-2所⽰。
1.3 钣⾦零件的设计树钣⾦零件和普通SolidWorks 零件的不同之处就是钣⾦零件内部具有钣⾦零件的标识，具有钣⾦零件的特性，如图1-3所⽰的Feature Manager设计树中包括“钣⾦1”、“平板型式”等钣⾦的独有特征。
“切割清单”：切割清单⽂件夹类似于普通零件的“实体”⽂件夹。
由于SolidWorks 钣⾦零件中⽀持多实体钣⾦，以实现多个钣⾦部分之间焊接⼯艺的特点，因此切割清单也可⽤于⼯程图中的焊件清单表。
“钣⾦”：钣⾦特征中包含了默认的折弯参数，如折弯半径、折弯系数、折弯扣除或释放槽类型，如图1-4所⽰。
1.4 钣⾦零件中的相关概念1 钣⾦零件厚度钣⾦零件是⼀种壁厚均匀的薄壁零件，对于同⼀个钣⾦实体⽽⾔壁厚是相同的。
使⽤钣⾦⼯具建⽴特征时，如使⽤开环草图建⽴基体法兰，钣⾦零件的厚度相当于壁厚；如使⽤闭环草图建⽴基体法兰，则钣⾦零件的厚度相当于于拉伸特征深度，如图1-6所⽰。
solidworks钣金成型工具制作方法
Solidworks是一款功能强大的计算机辅助设计（CAD）软件，用
于制作3D模型。
下面介绍solidworks钣金成型工具制作方法的步骤：
1. 打开solidworks软件并创建一个空白零件。
2. 在插入菜单中选择“形状切除”，并选择一个矩形形状。
3. 输入矩形的尺寸并选择创建平面。
4. 在“制表符”中选择“极线”选项卡，并选择钣金。
5. 在模型中选择一个面，在特征菜单中选择“拉伸”，将其拉伸至需
要的深度。
6. 在“表格”中选择“厚度”，并将其设置为所需的厚度。
7. 在“形状切除”中选择“钣金”选项卡，选择一个预设的钣金参数
或自定义创建。
8. 将您创建的钣金参数应用于您的零件或部件。
9. 通过添加与零件形状匹配的边缘修饰符来确保钣金成型工具的正确性。
10. 导出您的完成钣金成型工具。
以上就是Solidworks钣金成型工具制作方法，希望对您有所帮助。
solidworks钣金折弯教程SolidWorks钣金折弯教程钣金折弯是一种常见的金属加工工艺，用于将平面金属板折弯成所需形状。
在SolidWorks中，我们可以使用Sheet Metal功能进行钣金折弯设计。
下面是一个简单的教程，以帮助您了解如何在SolidWorks中进行钣金折弯设计。
1. 创建板材首先，我们需要在SolidWorks中创建一个表示金属板的平面。
点击“文件”菜单，选择“新建” -> “零件”。
在新建的零件中，点击“平面”图标，选择“正面”。
在正面平面上，使用“矩形”工具创建一个矩形，表示金属板的外形尺寸。
2. 添加钣金特征点击“工具”菜单，选择“选项”，在弹出的对话框中选择“系统选项” -> “钣金”。
在钣金选项中，将“启用钣金特征”选项打开。
3. 添加弯曲特征点击“特征”菜单，选择“钣金” -> “基准平面”。
在基准平面上，使用“偏移面”工具创建一个偏移平面，表示折弯线的位置。
选择偏移平面，点击“特征”菜单，选择“钣金” -> “域”。
在域中，选择金属板区域，并设置折弯厚度，确定折弯区域。
4. 添加折弯特征点击“特征”菜单，选择“钣金” -> “折弯”,根据需要在图纸中选择折弯轴和折弯方向，确定折弯角度和半径，并点击“确定”按钮完成折弯设置。
5. 完成折弯设计现在，您已经完成了钣金折弯设计。
可以通过点击“文件”菜单，选择“保存”将零件保存到本地文件夹中。
此外，您还可以使用剪贴板将设计复制到其他SolidWorks文档中进行进一步操作。
这个简单的教程向您介绍了SolidWorks中的钣金折弯设计过程。
您可以根据实际需求进行进一步设置和调整，以满足您的设计要求。
希望这个教程对您有所帮助！。
用SolidWorks画的钣金图，过程很简单
建模过程
1.在【上视基准面】画草图。
2.【基体法兰】厚度：1 。
3.【边线法兰】编辑法兰轮廓。
3-1.修改草图——完成。
4.【边线法兰】给定深度：24 。
5.【边线法兰】给定深度：16 。
6.【拉伸切除】与厚度相等，转换实体引用：圆。
7.在钣金顶面画圆。
8.【拉伸切除】完全贯穿。
9.【拉伸切除】在钣金侧面画圆。
10.【镜像】特征。
11.【展开】固定面：蓝色面，要展开的折弯——收集所有折弯。
12.在钣金左侧画草图，镜像到右边。
13.【拉伸切除】。
14.【折叠】。
15.在侧面画草图。
16.【基体法兰】。
17.【镜像】特征：薄片，就是上一步的基体法兰。
18.【断开边角】圆角半径：2 。
19.【绘制的折弯】在钣金内侧面画一根直线，与底部边线共线几何共线。
19-1.选取：固定面。
20.【展平】。
21.完成。
22.简单渲染一下：。
