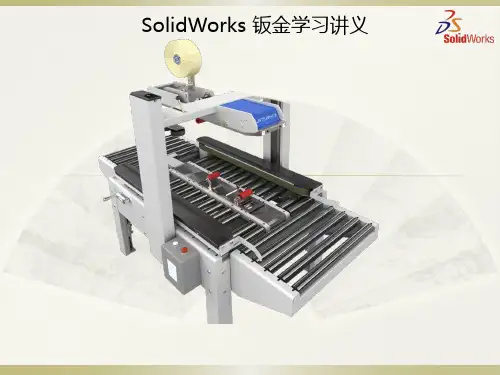

6 Solidworks钣金学习讲义

solidworks钣金设计教程SolidWorks钣金设计教程SolidWorks是一种流行的三维计算机辅助设计（CAD）软件，广泛应用于各种领域的产品设计和工程项目。

在SolidWorks中，钣金设计是一项常见的任务，常用于制造领域的零部件和结构的设计。

本文将介绍SolidWorks中的钣金设计教程，包括创建钣金部件、编辑钣金特征、折弯和展开等基本步骤。

第一步：创建钣金部件在SolidWorks中，我们可以使用两种方法来创建钣金部件：直接创建和导入外部文件。

直接创建时，我们可以使用基本的几何体来构建部件的形状。

导入外部文件时，我们可以导入DXF或DWG文件，并将其转化为钣金部件。

对于直接创建钣金部件，我们可以点击SolidWorks界面上的“新建”按钮，并选择“钣金部件”模板。

然后我们可以开始创建几何实体，如基本的矩形、圆等。

使用几何特征和聚合特征，我们可以构建更复杂的形状，并添加其他必要的特征，如拉伸、圆角和孔。

对于导入外部文件，我们可以选择“导入”按钮，并选择要导入的DXF或DWG文件。

在导入后，我们可以根据需要编辑和调整部件的几何形状。

第二步：编辑钣金特征在创建钣金部件后，我们可以进行一些编辑和调整，以满足设计要求。

在SolidWorks中，我们可以使用许多特征来编辑钣金部件，如扣除、切割、添加、修改等。

扣除特征用于在钣金部件中创造孔洞和凹槽。

我们可以使用“扣除”功能来创建这些孔洞和凹槽，并选择所需的形状和尺寸。

切割特征用于将钣金部件划分为更小的部分。

我们可以使用“切割”功能来切割部件，并选择所需的切割形状和位置。

添加特征用于在钣金部件上添加材料。

我们可以使用“添加”功能来添加材料，并选择所需的形状和尺寸。

修改特征用于调整和改变钣金部件的形状和尺寸。

我们可以使用“修改”功能来修改部件，并选择所需的参数和数值。

第三步：折弯和展开在设计钣金部件时，折弯和展开是必不可少的步骤。

在SolidWorks中，我们可以使用“折弯”功能来模拟钣金部件的折弯过程，并选择所需的折弯方式和参数。

solidworks钣金教程Solidworks是一种流行的三维计算机辅助设计（CAD）软件，广泛用于钣金行业。

本教程将介绍使用Solidworks进行钣金设计及制造的基本步骤。

第一步是创建钣金零件。

打开Solidworks软件后，选择“新建零件”并选择自定义模板。

然后在特征栏中选择“基础钣金”。

输入所需尺寸和形状，包括长度、宽度、厚度等参数。

使用Sketch工具绘制钣金零件的轮廓，然后使用特征工具进行细节设计。

确保所有尺寸和角度都符合规格要求。

第二步是将钣金零件转换为模具。

在设计完零件后，选择“展开”功能将其展平为一个平面。

这将帮助钣金制造厂商理解如何将平面材料弯曲成所需的形状。

展开后的平面可以导出为2D图纸，并包含必要的制造信息。

第三步是添加连接件和装配。

钣金设计通常涉及多个零件的组装，使用螺钉、螺母、垫圈等连接件。

使用Solidworks的装配功能将这些零件组合在一起。

确保所有零件正确匹配，并且装配后的结构稳固。

第四步是进行材料分析和优化。

使用Solidworks的有限元分析功能可以检查钣金零件的结构强度和刚度。

通过调整形状和厚度等参数，可以优化设计以满足特定要求。

这有助于确保零件在使用时能够承受所要求的负载。

第五步是生成制造文件。

在完成设计和优化后，需要生成用于制造的文件。

使用Solidworks的导出功能将设计数据转换为通用的CAD格式（例如DXF、STEP等）。

这些文件可以直接传输给钣金制造商，以便进行下一步的加工和制造。

总结起来，使用Solidworks进行钣金设计和制造需要按照以下步骤进行：创建钣金零件、转换为模具、添加连接件和装配、进行材料分析和优化，最后生成制造文件。

通过遵循这些步骤，可以设计出符合要求的高质量钣金制品。

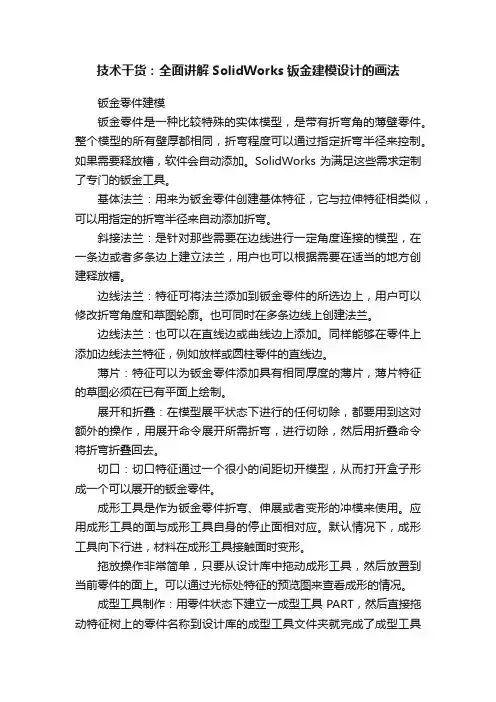

技术干货：全面讲解SolidWorks钣金建模设计的画法钣金零件建模钣金零件是一种比较特殊的实体模型，是带有折弯角的薄壁零件。

整个模型的所有壁厚都相同，折弯程度可以通过指定折弯半径来控制。

如果需要释放槽，软件会自动添加。

SolidWorks为满足这些需求定制了专门的钣金工具。

基体法兰：用来为钣金零件创建基体特征，它与拉伸特征相类似，可以用指定的折弯半径来自动添加折弯。

斜接法兰：是针对那些需要在边线进行一定角度连接的模型，在一条边或者多条边上建立法兰，用户也可以根据需要在适当的地方创建释放槽。

边线法兰：特征可将法兰添加到钣金零件的所选边上，用户可以修改折弯角度和草图轮廓。

也可同时在多条边线上创建法兰。

边线法兰：也可以在直线边或曲线边上添加。

同样能够在零件上添加边线法兰特征，例如放样或圆柱零件的直线边。

薄片：特征可以为钣金零件添加具有相同厚度的薄片，薄片特征的草图必须在已有平面上绘制。

展开和折叠：在模型展平状态下进行的任何切除，都要用到这对额外的操作，用展开命令展开所需折弯，进行切除，然后用折叠命令将折弯折叠回去。

切口：切口特征通过一个很小的间距切开模型，从而打开盒子形成一个可以展开的钣金零件。

成形工具是作为钣金零件折弯、伸展或者变形的冲模来使用。

应用成形工具的面与成形工具自身的停止面相对应。

默认情况下，成形工具向下行进，材料在成形工具接触面时变形。

拖放操作非常简单，只要从设计库中拖动成形工具，然后放置到当前零件的面上。

可以通过光标处特征的预览图来查看成形的情况。

成型工具制作：用零件状态下建立一成型工具PART，然后直接拖动特征树上的零件名称到设计库的成型工具文件夹就完成了成型工具的制作。

绘制的折弯闭和角我们来看个具体的例子：制作一个立体声收音机的盖子，如右图。

1、基体法兰基体法兰是钣金零件的基本特征，是钣金零件设计的起点，可以看作是拉伸凸台的一种变形操作。

2、斜接法兰斜接法兰用来生成一段或多段相互连接的法兰并且自动生成必要的切口。

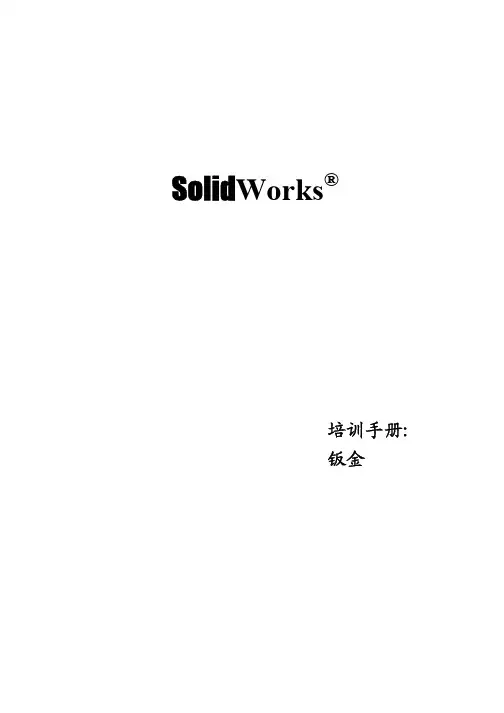

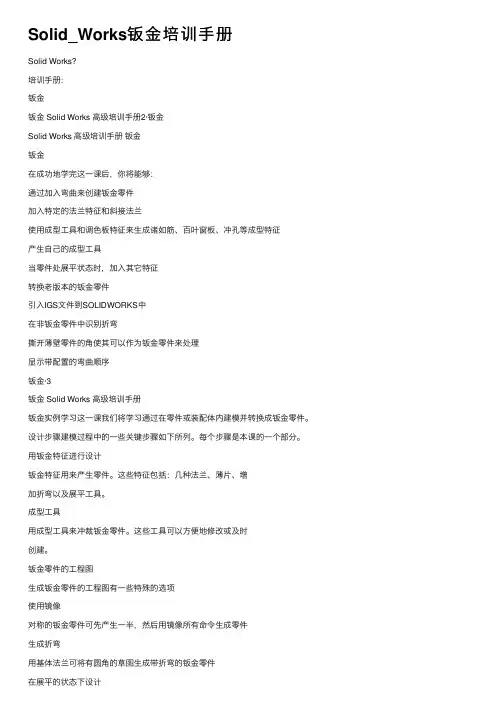

Solid_Works钣⾦培训⼿册Solid Works?培训⼿册:钣⾦钣⾦ Solid Works ⾼级培训⼿册2·钣⾦Solid Works ⾼级培训⼿册钣⾦钣⾦在成功地学完这⼀课后，你将能够：通过加⼊弯曲来创建钣⾦零件加⼊特定的法兰特征和斜接法兰使⽤成型⼯具和调⾊板特征来⽣成诸如筋、百叶窗板、冲孔等成型特征产⽣⾃⼰的成型⼯具当零件处展平状态时，加⼊其它特征转换⽼版本的钣⾦零件引⼊IGS⽂件到SOLIDWORKS中在⾮钣⾦零件中识别折弯撕开薄壁零件的⾓使其可以作为钣⾦零件来处理显⽰带配置的弯曲顺序钣⾦·3钣⾦ Solid Works ⾼级培训⼿册钣⾦实例学习这⼀课我们将学习通过在零件或装配体内建模并转换成钣⾦零件。

设计步骤建模过程中的⼀些关键步骤如下所列。

每个步骤是本课的⼀个部分。

⽤钣⾦特征进⾏设计钣⾦特征⽤来产⽣零件。

这些特征包括：⼏种法兰、薄⽚、增加折弯以及展平⼯具。

成型⼯具⽤成型⼯具来冲裁钣⾦零件。

这些⼯具可以⽅便地修改或及时创建。

钣⾦零件的⼯程图⽣成钣⾦零件的⼯程图有⼀些特殊的选项使⽤镜像对称的钣⾦零件可先产⽣⼀半，然后⽤镜像所有命令⽣成零件⽣成折弯⽤基体法兰可将有圆⾓的草图⽣成带折弯的钣⾦零件在展平的状态下设计运⽤展平、展开⼯具钣⾦零件可在展平状态下设计识别折弯⽤识别折弯的办法可将已经⽣成模型转化成钣⾦零件。

零件会⾃动加上折弯。

⽤关联设计钣⾦零件像其他零件设计⼀样钣⾦零件可⽤关联设计⽣成。

编辑零件和其它⾃顶向下的⼯具可⽤来产⽣钣⾦零件。

4·钣⾦Solid Works ⾼级培训⼿册钣⾦钣⾦零件是实体模型中结构⽐较特殊的⼀种，具有带圆⾓的薄壁特征，整个零件的壁厚都相同，折弯半径都是选定的半径值，如果需要释放槽，软件能够加上。

SolidWorks 为满⾜这类需求定制了特殊的钣⾦⼯具。

在下⾯的例⼦中，应⽤不同的法兰来产⽣不同的钣⾦结构。

SolidWorks ⽤4种不同的法兰来产⽣零件，这些法兰通过不同的⽅式按预定的厚度给零件增加材料。

solidworks钣金设计教程SolidWorks钣金设计教程钣金是一种常见的制造过程，用于制造各种各样的金属零件和产品。

SolidWorks是一种流行的机械设计软件，可以帮助工程师在三维环境中进行钣金设计工作。

本教程将介绍SolidWorks中的一些基本功能和技巧，帮助您在钣金设计中更加高效和准确地工作。

1. 创建零件在SolidWorks中，您可以使用各种方法创建钣金零件。

最常见的方法是使用基本的二维几何图形（例如线条和圆弧）来定义零件的外形。

可以使用线和弧线工具来创建这些图形，并使用约束和尺寸工具来确保它们满足设计要求。

2. 创建扁平模式钣金设计中的一个重要步骤是创建零件的扁平模式，也称为展开图。

扁平模式显示了零件在未加工状态下的形状，方便在机械加工之前进行设计和校验。

SolidWorks提供了自动展开功能，可以根据零件的几何形状生成扁平模式。

3. 添加弯曲特征钣金零件通常需要进行折弯或弯曲来得到所需的形状。

在SolidWorks中，您可以使用弯曲特征来模拟这些操作。

通过定义弯曲的角度、半径和位置，您可以对零件进行准确的形状控制。

还可以在零件上添加多个弯曲特征，以实现更复杂的形状。

4. 创建连接和固定件在实际应用中，钣金零件通常需要与其他零件连接或固定。

SolidWorks提供了各种连接和固定件选项，例如螺栓、螺母、焊缝和铆接等。

通过将这些连接和固定件添加到零件中，您可以更好地模拟实际生产过程，并确保零件的稳固性和可靠性。

5. 进行仿真和分析SolidWorks还提供了强大的仿真和分析功能，可以帮助您评估钣金零件的设计性能。

通过应用荷载、约束和材料属性，您可以模拟零件在实际工作条件下的行为，并评估其强度和刚度等特性。

这些信息可以帮助您优化设计，并决定是否需要进行进一步的改进。

通过学习这些基础知识和技巧，您可以在SolidWorks中进行高效和准确的钣金设计工作。

请记住，钣金设计是一个综合性的过程，需要结合材料力学、制造工艺和实际应用要求等方面的考虑。

钣金基础知识培训讲义一、视图知识讲解1、介绍六视图形成：主视图。

左视图。

右视图。

俯视图。

仰视图。

重点：观察点定位。

图（1）国内图纸以I、III象现为基准，国外图纸以II、IV象现为基准，国内右视图对应国外左视图；国内左视图对应国外右视图。

国外图纸均有图2的图标表示。

2、一般而言，一个物件，有三个视图足以表达其结构；简单的物件只需二个视图，则完全能表达其结构；复杂的物件需要更多的视图表示，此外还可以引进剖视图，进行表达局部结构。

另外，某些局部小位置需引物件中，工程设计人员均给出其加工路线图，即展开图；（1）零件图（2）部件图（3）总装图举例说明：各种图纸的区别与联系5、各种图纸必须具备的图纸术语（1）零部件名称、图号：（2）用料的规格、尺寸、数量：（3）图纸所反映的物件结构；（4）物件的尺寸、标注；重点介绍：尺寸标注的基准线，对尺寸链概念、举例说明。

（5）物件的加工精度要求；a：表面粗糙度：衡量表面最高点与最低点之差数值，分14级。

b：尺寸公差与配合：（1）公差：A：基本尺寸B：上公差C：下公差（2）公差等级：1-14级；级数大，精度低；制造按图纸上标注等级产生，图纸未标注，按S14级（自由公差）产生。

（3）配合形式：a: 间隙配合b: 过渡配合c: 过盈配合c：形位公差：直线度，平行度、同心度、垂直度、同轴度、平面度、真园度、单向跳动、双向跳动。

二、钣金加工的设备介绍1、剪板机2、折弯机3、卷板机4、压力机5、以及各类小型设备、工具介绍。

使用及保养三、钣金加工工艺特点（一）、落料、剪料及开胚1：剪料：通过剪板机开料、形成规则板料要求：a：开料前的检验（1）：使用料是否符合要求，厚度、颜色等（2）：表面质量情况（3）：尺寸情况b：开料过程中的控制（1）：尺寸控制、长、宽、对角线、角度：（2）：数量控制（3）：排料控制C：开料后物件的控制：（1）：物件的标识（2）：物件的堆放（3）：不合格品及返工品的处置（4）：边角料及废料的处置2：开胚a：使用模具冲裁开胚。

SolidWorks钣金工具栏中有一个很好的命令，称为“绘制折弯”。

钣金设计人员可以使用“绘制折弯”功能在钣金表面上添加草图，定义直线的位置，然后生成折弯。

这很方便。

接下来，我们将详细介绍SolidWorks钣金模块的[绘制弯曲]功能。

1.使用[绘制的折弯]功能之前，请在要折弯的位置绘制草图，如下图所示：SolidWorks钣金教程教程使用折弯图绘制命令SolidWorks钣金弯曲教程SolidWorks钣金教程SolidWorks教程钣金教程图纸1 希峰提醒：草图中仅允许使用线条。

您可以向每个草图添加多条线。

弯曲线的长度不必与要弯曲的面的长度相同。

2.然后单击绘制的折弯以生成折弯，如下图所示：使用教程的SolidWorks钣金教程工程图折弯命令SolidWorks 图纸弯曲SolidWorks钣金工程教程SolidWorks教程钣金工程教程2然后在左侧解释属性：①我们需要选择固定面。

在这里，我们选择线下的面作为固定面，然后另一侧是要弯曲的面。

②是弯曲位置。

图中有四个图标。

当您将鼠标放在上面时，将出现一个提示。

该图还清楚地显示了弯曲位置。

图中的中心线可以视为草图的直线位置。

③是弯曲角度，默认为90度，可以自行设置，正面是调整反向功能。

弯曲钣金以保留默认值。

④自定义弯曲系数：您可以定义不同于先前弯曲的弯曲系数，也可以不选择而继承先前的弯曲系数钣金加工图一般都是薄板金属经过下料、折弯成型的零件。

老钣金师傅都是手工画出来的，需要懂三视图原理，很快就能画好。

现代钣金加工都利用计算机技术制图，一般学习solidworks教程就能很快的画出，并自动展开出来。

今天分享的SolidWorks钣金教程是最简单的钣金加工图纸用solidworks画出来。

先上图，需要画的钣金件的图片。

solidworks钣金设计钣金教程机械设计Solidworks钣金培训大纲钣金教程钣金冲压成型三维设计机械设计机构设计运动仿真教程钣金零件建模利用基体法兰来创建钣金零件:在钣金零件中加入专用的法兰特征，如边线法兰和斜接法兰:通过延伸面来到封闭边角成型工具的使用和创建:在钣金展开状态设计钣金零件和使用绘制的折弯工具加入折弯特征。

转换成钣金零件把Iges文件导入Solidworks:在非钣金零件中识別折弯:对薄壁零件的边角切口，这样才能够被识别为钣金零件:钣金零件的关联设计在装配体关联设计中建立新的钣金零件: 使用关联参考建立边线法兰; 给钣金零件的边线添加褶边:编辑斜接法兰并修改启始/结朿处等距。

1. SolidWorks简介SolidWorks 2012功能模块简介SolidWorks软件的特点2. SolidWorks 2012软件的安装安装SolidWorks 2012的硬件要求安装SolidWorks 2012的操作系统要求安装前的计算机设置SolidWorks 2011的安装3. 软件的工作界面与基本设置创建用户文件夹启动SolidWorks软件SolidWorks 2011 工作界面SolidWorks的基本操作技巧鼠标的操作4. 二维草图的绘制草图设计环境简介进入与退出草图设计环境草绘工具按钮简介草绘环境中的下拉菜单绘制草图前的设置二维草图的绘制 5. 零件设计三维建模基础基本的三维模型复杂的三维模型“特征”与三维建模实体建模的一般过程新建一个零件三维模型创建一个拉伸特征作为零件的基础特征6. 零件设计孔特征孔特征简述创建孔特征(简单直孔)的一般过程创建异形向导孔抽壳特征筋(肋)特征特征的重新排序及插入操作特征生成失败及其解决方法,.钣金设计基体法兰/薄片边线法兰斜接法兰褶边转折绘制的折弯交叉折断边角焊接边角闭合角展开折叠不折弯切口插入折弯转换到钣金放样折弯成型工具通风口8装配设计概述装配体环境中的下拉菜单及工具条装配配合“重合”配合“平行”配合“垂直”配合“相切”配合“同轴心”配合“距离”配合“角度”配合9. 模型的测量与分析模型的测量测量面积及周长测量距离测量角度测量曲线长度10. 工程图制作概述工程图的组成工程图环境中的工具条新建工程图设置符合国标的工程图环境工程图视图创建基本视图视图的操作视图的显示模式创建辅助视图什么是钣金,钣金是针对金属薄板(通常在6mm以下)一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型等。
