plc电动机三项星三角启动

昨天发了关于PLC控制电路的多种原理接线图，私信听到一些建议，说希望展示一下实物接线图。今天特意应大伙的建议做一轮关于星形-三角形降压启动的PLC控制接线图细节的操作过程，由于现场没有三线电，所以是没有通电的场景哦！

三相异步电动机星形-三角形原理图：

三相异步电动机星形-三角形IO表：

采用星三角降压启动的优点是所需设备简单、成本低。

我们所需的物件有：

三个交流接触器、中间继电器、空气开关、按钮、开关电源、发电机、导线以及PLC

我们分为俩大部分来做接线的细节操作展示

一、先接主电路

第一步

先将三根火线接入主交流接触器主触点，并且由主触点另外一端接入三相异步电动机其中一组线

第二步

将三根火线从主交流接触器接到三角形接触器，分别对应T1接到L1，T2接到L2，T3接到L3

第三步

电机接入到三角形接触器，再从三角形接触器接入到Y形接触器。

T1接到T1，T2接到T3，T3接到T2

第四步

Y形接触器的短接部分

以上就是主电路的完整接线步骤

二、接控制电路

第一步

分别给PLC和开关电源接入220伏交流电，开关电源接入空气开关

第二步

将24伏的直流电正极分别接入PLC的S/S和中间继电器的14号脚

第三步

将24伏的直流电负极分别接入PLC所需Y点的com端以及俩个按钮的常开触点

第四步

根据之前的IO表，三个中间继电器的13号脚分别接入Y0，Y1，Y2；

接入启动按钮X0，停止按钮X1

第五步

将火线分别接入中间继电器其中一组常开触点，然后由常开触点另外一端分别接入交流接触器的线圈

第六步

线圈的另外一端接回零线。

以上，关于星形-三角形降压启动的PLC控制接线操作就完成了。

附上一部分简短的程序图：

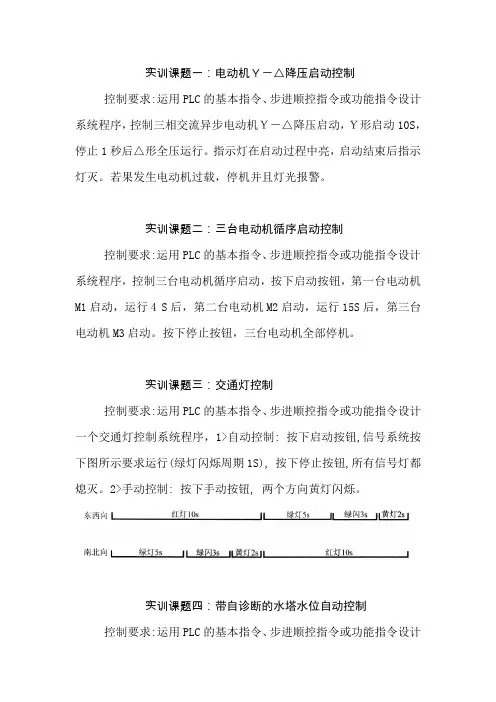

实训课题一：电动机Ｙ－△降压启动控制

控制要求:运用PLC的基本指令、步进顺控指令或功能指令设计系统程序，控制三相交流异步电动机Ｙ－△降压启动，Ｙ形启动10S，停止1秒后△形全压运行。指示灯在启动过程中亮，启动结束后指示灯灭。若果发生电动机过载，停机并且灯光报警。

实训课题二：三台电动机循序启动控制

控制要求:运用PLC的基本指令、步进顺控指令或功能指令设计系统程序，控制三台电动机循序启动，按下启动按钮，第一台电动机M1启动，运行4 S后，第二台电动机M2启动，运行15S后，第三台电动机M3启动。按下停止按钮，三台电动机全部停机。

实训课题三：交通灯控制

控制要求:运用PLC的基本指令、步进顺控指令或功能指令设计一个交通灯控制系统程序，1>自动控制: 按下启动按钮,信号系统按下图所示要求运行(绿灯闪烁周期1S), 按下停止按钮,所有信号灯都熄灭。2>手动控制: 按下手动按钮, 两个方向黄灯闪烁。

实训课题四：带自诊断的水塔水位自动控制

控制要求:运用PLC的基本指令、步进顺控指令或功能指令设计带自诊断的水塔水位自动控制系统程序。

当水池水位低于低位界X3（ON）时，电磁阀Y001打开进水，若2秒以后水池水位仍低于低位界，说明电磁阀Y001没有进水，指示灯闪烁，表示故障。当水池水位高于高位界X2时，电磁阀Y001关闭。

当水塔水位低于低位界X1（ON）时，且水池水位正常(X3为OFF）,

则M(Y000)(带动水泵)自动抽水入塔, 当水塔水位高于高位界X0时，电动机M(Y000)停机。

实训课题五：5人智力竞赛抢答七段数码显示器

控制要求:运用PLC的基本指令、步进顺控指令或功能指令设计5人智力竞赛抢答七段数码显示器。

某参赛选手抢先按下自己的按钮时，则显示该选手的号码，同时联锁其他参赛选手的输入信号无效。主持人按复位按钮清除显示数码后，比赛继续进行。

实训课题六：CA6140车床电气故障检修

星三角启动的工作原理

星三角启动是一种常见的电动机起动方式，其工作原理如下：

1.首先将电动机的启动绕组（正常情况下为电动机的星形绕组）与三相电网相连接。

2.然后将电动机的运行绕组（正常情况下为电动机的三角形绕组）连接到电动机的起动继电器。

3.当电动机启动时，起动继电器开始工作。起动继电器将启动电流限制在合适的范围内，使电动机起动时的负载不会过重。

4.起动继电器在电动机启动后会自动切换回运行绕组，使电动机可以正常运行。

5.星三角启动可以减少电动机在启动瞬间的电流冲击，避免对电力系统造成过大的压力和影响。

6.在电动机起动时，由于星形绕组的绕组电阻较大，电动机的起动电流较小，从而减轻了电动机和电网的负荷。

需要注意的是，星三角启动适用于功率较大的交流电动机，对于小功率电动机来说，直接启动更为常见和简单。此外，星三角启动的启动时间需要较长，不适合对起动时间要求较高的场合。

- 1 - 星三角电机启动原理

星三角电机启动原理是指将星型绕组转换为三角形绕组，从而提高电动机的起动能力和运行效率的一种方法。这种启动方法通常用于功率较大的电动机，如三相异步电动机。

星三角启动方法通常是通过一个名为“星三角启动器”的特殊装置来实现。该装置由三个接触器和三个电阻器组成，可将电动机的起动电流降低到较低水平，从而减少对电源的压力。

在星型绕组中，每个相都由三根线组成，这些线都彼此平行。当电机启动时，电流会通过星型绕组中的每个相，从而使三个相之间的磁场相互作用。这种启动方式可以提供高起动转矩，但也需要较高的起始电流。

在三角形绕组中，每个相都由两根线组成，这些线交替排列。当电机启动时，电流会通过三角形绕组中的每个相，从而形成一个旋转磁场。这种启动方式需要较低的起始电流，但其起动转矩也相应较低。

因此，在启动电机时，可以将电动机连接到星三角启动器中。在启动过程中，电动机首先通过星型绕组启动，以获得高转矩。然后，当电机加速到一定速度时，可以将电动机的绕组转换为三角形绕组，以提高电机的效率和性能。

总之，星三角电机启动原理是一种常用的启动方法，可提高电机的起动能力和运行效率。它适用于大型电动机，不仅可以降低电源负载，还可以减少电机的损坏和维护成本。
