一、填空题：1、大型机床床身通常由多段拼接而成，为防止床身接合面渗油、漏油等，要求接合面周边间隙小于 0.04mm，大型机床床身拼接安装完成后，都必须进行检测，如果不符合规定的精度要求、就必须进行调整或修刮。
2、机床传动链的运动误差，是由传动链中各传动件的制造误差和装配误差造成的。
3、劳动生产率是指劳动者在单位时间内生产出的合格产品的数量，提高劳动生产率可以减少分摊至单位产品上的固定费用，从而降低成本。
4、溢流阀的作用主要有两个方面，一是起稳压溢流作用，二是起过载保护作用。
节流阀是通过改变节流口的流截面积或通道的长短来控制油液流量的。
5、液压设备在维修、保养和重新装配后，必须经过调试才能使用，液压缸内部间隙增大，可引起内泄漏增加，导致速度不稳，动力性能下降。
6、熔断器在正常情况下相当于一根导线，当发生故障时起短路保护作用。
7、根据齿廓曲线的形状不同，齿轮传动可分为渐开线齿轮传动，摆动齿轮传动和圆弧齿轮传动。
二、选择题1、CA6140车床车螺纹传动链，是由I轴—主轴箱—挂轮机构—变速箱中离合器—丝杠，合上溜板箱中的开合螺母，使刀架作（ A）进给运动，车制螺纹。
A、纵向B、横向和纵向C、横向D、交叉2、CA6140车床主电路有3台电动机，采用（ C ）相380V的交流电源。
A、一相B、二相C、三相D、四相3、已知直齿圆柱齿轮m=5，该齿轮的齿高为（ C）mm。
A、6.25B、5C、11.25D、5.754、滑阀是（ C）系统伺服阀的关键性零件。
A、机械传动B、磁力传动C、液压传动D、电力传动5、滑阀套和滑阀轴向配合尺寸要求有（A）mm的重叠量。
A、0.002~0.005B、0.0025~0.0055C、0.003~0.006D、0.0035~0.00656、滑阀的表面粗糙度为（ B）μm（配合面）。
A、Ra0.02B、Ra0.025C、Ra0.03D、Ra0.0357、滑阀套技术要求变形量应（ C）。

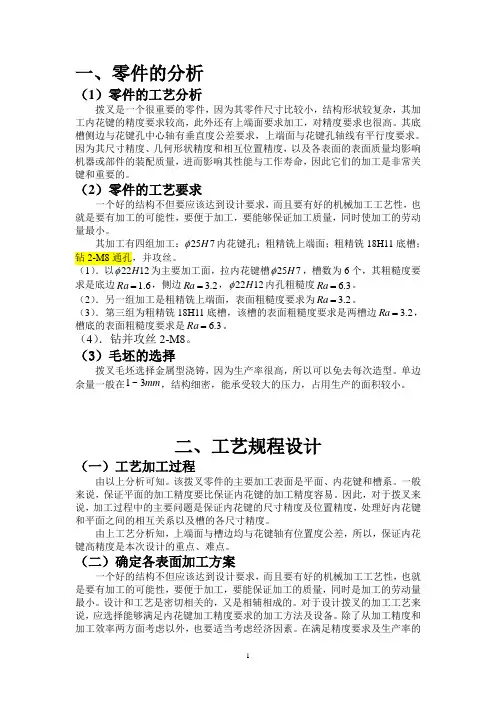

一、零件的分析（1）零件的工艺分析拨叉是一个很重要的零件，因为其零件尺寸比较小，结构形状较复杂，其加工内花键的精度要求较高，此外还有上端面要求加工，对精度要求也很高。
其底槽侧边与花键孔中心轴有垂直度公差要求，上端面与花键孔轴线有平行度要求。
因为其尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，因此它们的加工是非常关键和重要的。
（2）零件的工艺要求一个好的结构不但要应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能够保证加工质量，同时使加工的劳动量最小。
其加工有四组加工：257H φ内花键孔；粗精铣上端面；粗精铣18H11底槽；钻2-M8通孔，并攻丝。
（1）．以2212H φ为主要加工面，拉内花键槽257H φ，槽数为6个，其粗糙度要求是底边6.1=Ra ，侧边 3.2Ra =，2212H φ内孔粗糙度 6.3Ra =。
（2）．另一组加工是粗精铣上端面，表面粗糙度要求为 3.2Ra =。
（3）．第三组为粗精铣18H11底槽，该槽的表面粗糙度要求是两槽边 3.2Ra =，槽底的表面粗糙度要求是3.6=Ra 。
（4）．钻并攻丝2-M8。
（3）毛坯的选择拨叉毛坯选择金属型浇铸，因为生产率很高，所以可以免去每次造型。
单边余量一般在mm 3~1，结构细密，能承受较大的压力，占用生产的面积较小。
二、工艺规程设计（一）工艺加工过程由以上分析可知。
该拨叉零件的主要加工表面是平面、内花键和槽系。
一般来说，保证平面的加工精度要比保证内花键的加工精度容易。
因此，对于拨叉来说，加工过程中的主要问题是保证内花键的尺寸精度及位置精度，处理好内花键和平面之间的相互关系以及槽的各尺寸精度。
由上工艺分析知，上端面与槽边均与花键轴有位置度公差，所以，保证内花键高精度是本次设计的重点、难点。
（二）确定各表面加工方案一个好的结构不但应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能保证加工的质量，同时是加工的劳动量最小。
