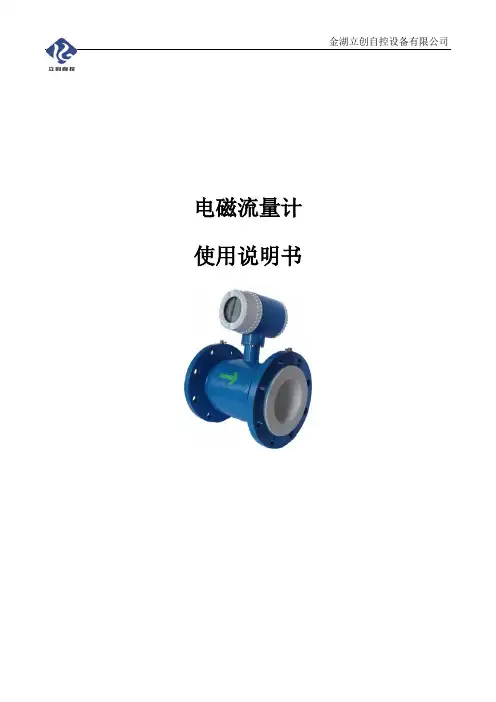

金湖立创自控设备有限公司电磁流量计使用说明书电磁流量计描述电磁流量计适用于测量几乎所有电传导液体,以及泥、浆糊和泥浆的流量测量。
前提是被测介质至少要有某个最小电导率。
温度、压力、粘度和密度对测量结果没有影响。
只要选择适当的管道衬里材料与电极材料,也可以用来测量腐蚀性介质。
介质中的固体颗粒不会影响测量结果。
流量传感器与智能转换器整体地或者分离地组成一个完整的流量计。
应用电磁流量计主要应用在以下领域:●清水、污水●电力生产和分配●化工和工业制药●食品工业特点流量的测量是应用电磁原理在水的密闭回路中完成的,与超声波式相比,精度更高。
重要属性如下:●无活动部件,不存在磨损●流程的测量范围是1:100●无澄清段或流量加强装置●应用于测量各种导电液体的流速●测量结果不受温度、压力、粘度和密度等物理特性影响●强耐腐蚀,耐磨损能力●可测量正向/反向流量●大液晶屏,人性化操作介面,使用简单●持久EEPROM,用于掉电时保存配置参数与测量资料●支持MODBUS/HART通信协议●宽工作电压范围●自我诊断工作原理电磁式流量计的流量测量原理基于法拉第电磁感应定律:当导电液体流过围在磁场中的测量管时,在与流向和磁场二者相垂直的方向就会产生与平均流速成正比的感应电动势。
流量计由传感器和转换器二部分组成。
转换器传输励磁电流到传感器内部的线圈,从而在传感器测量管内产生磁场,然后流过测量管的导电液体因切割磁力线而产生感应电动势,而固定在测量管管壁二侧的电极接收并通过信号电缆将该感应电动势传输给转换器,转换器将信号进行滤波、放大、运算、变换后,得出被测介质的流量值。
最后,转换器输出与流量测量值成正比的标准电流信号或频率信号。
技术规格显示多达8位元液晶显示,实时时钟显示各种流量资料,可选m3或L显示单位结构嵌入式类型设计,一体或分体式类型测量介质液体或固液二相流体,电导率>0.5μs/cm2测量范围0.05m/s~12m/s测量精度在0.1m/s~10m/s范围之间精度为0.5%口径(mm)6mm~2000 mm公称压力PN6,PN10,PN16,PN25,PN40,PN63,PN100,PN160,PN250,PN420等可选输出信号4~20mA或频率通信RS485,支持MODBUS通信协议(非标配)、支持HART通信协议(可选)连接口径DN6~DN2000为法兰连接连接标准适用于各种管道法兰标准(例如:BS EN1092-1)产品标准精度要求符合EN1434-1:2003标准CE认证根据LVD 2006/95/EC,及EMC 2004/108/ECEN 61326-1:2006辐射标准(申明符合BS EN50081-1)EN 61326-1:2006抗干扰性标准(申明符合BS EN50082-1)EN 61010-1:2001,安全–第一部份:一般要求防护等级一体式时为IP65,分体式时为IP67或IP68(可选)供电电源AC86~220V或者DC24V(可选)环境温度5~55℃环境湿度<85 % r.h (非冷凝)电磁式流量传感器传感器的外壳是碳钢焊接的,只有电极和衬里与介质接触。

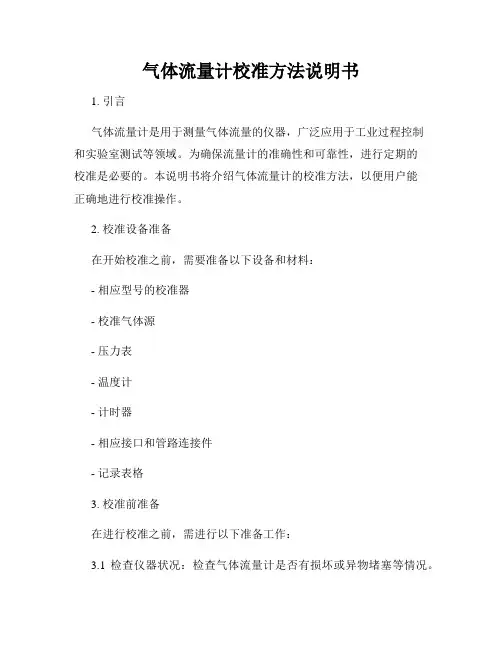

气体流量计校准方法说明书1. 引言气体流量计是用于测量气体流量的仪器,广泛应用于工业过程控制和实验室测试等领域。
为确保流量计的准确性和可靠性,进行定期的校准是必要的。
本说明书将介绍气体流量计的校准方法,以便用户能正确地进行校准操作。
2. 校准设备准备在开始校准之前,需要准备以下设备和材料:- 相应型号的校准器- 校准气体源- 压力表- 温度计- 计时器- 相应接口和管路连接件- 记录表格3. 校准前准备在进行校准之前,需进行以下准备工作:3.1 检查仪器状况:检查气体流量计是否有损坏或异物堵塞等情况。
3.2 保证环境稳定:确保实验室环境平稳,并记录环境温度和大气压力。
3.3 温度和压力校准:使用准确的温度计和压力表对温度和压力进行校准。
4. 校准步骤4.1 连接校准装置:根据气体流量计的接口类型,选择相应的连接件,将校准装置与流量计连接好。
4.2 设置校准参数:通过校准装置的控制面板或软件,设置校准过程中的参数,包括流量范围、时间间隔等。
4.3 初始化校准:将校准装置调整到零点,确保测量值为零。
4.4 开始校准:根据所需测量范围和准确度要求,依次调整校准装置的流量值,记录下流量计的读数和实际流量值。
4.5 校准曲线绘制:根据记录的数据,绘制校准曲线,以便后续的实际流量测量中进行修正。
4.6 校准结果评估:根据校准曲线和测量要求,评估流量计的准确度和可靠性,并记录校准结果。
5. 校准结果记录与报告5.1 校准结果记录:将校准过程中的参数设置、实际测量数据、校准曲线等信息记录在校准记录表格中,确保记录的准确性和完整性。
5.2 校准报告:根据校准结果和记录,编写校准报告,包括校准装置和流量计的型号、校准日期、环境条件、校准结果等内容。
6. 定期校准和维护为保证气体流量计的准确度和可靠性,定期的校准和维护工作是必要的。
根据使用频率和环境条件,制定校准和维护的计划,并按时执行。
同时,建议根据校准结果进行故障诊断和故障排除,以确保流量计的正常工作。

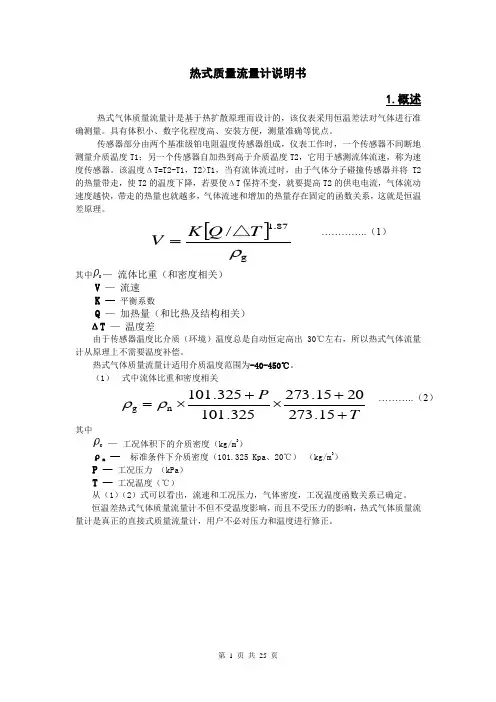

热式质量流量计说明书1.概述热式气体质量流量计是基于热扩散原理而设计的,该仪表采用恒温差法对气体进行准确测量。
具有体积小、数字化程度高、安装方便,测量准确等优点。
传感器部分由两个基准级铂电阻温度传感器组成,仪表工作时,一个传感器不间断地测量介质温度T1;另一个传感器自加热到高于介质温度T2,它用于感测流体流速,称为速度传感器。
该温度ΔT=T2-T1,T2>T1,当有流体流过时,由于气体分子碰撞传感器并将T2的热量带走,使T2的温度下降,若要使ΔT保持不变,就要提高T2的供电电流,气体流动速度越快,带走的热量也就越多,气体流速和增加的热量存在固定的函数关系,这就是恒温差原理。
(1)其中—流体比重(和密度相关)V—流速K —平衡系数Q—加热量(和比热及结构相关)ΔT—温度差由于传感器温度比介质(环境)温度总是自动恒定高出30℃左右,所以热式气体流量计从原理上不需要温度补偿。
热式气体质量流量计适用介质温度范围为-40-450℃。
(1)式中流体比重和密度相关—工况体积下的介质密度(kg/m3)—标准条件下介质密度(101.325 Kpa、20℃)(kg/m3)ρnP —工况压力(kPa)T —工况温度(℃)从(1)(2)式可以看出,流速和工况压力,气体密度,工况温度函数关系已确定。
恒温差热式气体质量流量计不但不受温度影响,而且不受压力的影响,热式气体质量流量计是真正的直接式质量流量计,用户不必对压力和温度进行修正。
2.技术参数热式气体质量流量计具有如下技术优势:➢真正的质量流量计,对气体流量测量无需温度和压力补偿,测量方便、准确。
可得到气体的质量流量或者标准体积流量。
➢宽量程比,可测量流速高至120Nm/s低至0.1Nm/s的气体,可以用于气体检漏。
➢抗震性能好使用寿命长。
传感器无活动部件和压力传感部件,不受震动对测量精度的影响。
➢安装维修简便。
在现场条件允许的情况下,可以实现不停产安装和维护。

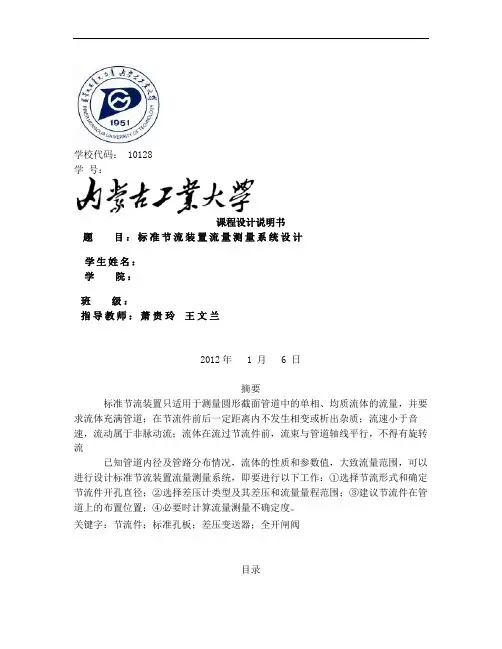

学校代码: 10128学号:课程设计说明书题目:标准节流装置流量测量系统设计学生姓名:学院:班级:指导教师:萧贵玲王文兰2012年 1 月 6 日摘要标准节流装置只适用于测量圆形截面管道中的单相、均质流体的流量,并要求流体充满管道;在节流件前后一定距离内不发生相变或析出杂质;流速小于音速,流动属于非脉动流;流体在流过节流件前,流束与管道轴线平行,不得有旋转流已知管道内径及管路分布情况,流体的性质和参数值,大致流量范围,可以进行设计标准节流装置流量测量系统,即要进行以下工作:①选择节流形式和确定节流件开孔直径;②选择差压计类型及其差压和流量量程范围;③建议节流件在管道上的布置位置;④必要时计算流量测量不确定度。
关键字:节流件;标准孔板;差压变送器;全开闸阀目录引言第一章节流式流量测量原理及系统总体设计 21.1 节流件测量原理 21.2 系统总体设计 2第二章标准节流件差压计及取压装置 42.1 标准节流件 42.2 差压计 62.3 取压装置 7第三章关键参数计算及检验计算 83.1已知条件 83.2 准备计算 83.2.1 求介质密度、介质动力粘度及管道材料膨胀系数 83.2.3 计算正常流量ReDch和最小流量下的雷诺数ReDMIN 93.2.4 确定差压计类型及量程范围 9第四章重要参数的计算及校验 104.1 确定值及节流件开孔直径 104.1.1 常用流量下的差压值 104.1.2 迭代计算β值和d值 104.1.3 迭代计算 104.2 确定压损 124.3 确定节流件的开孔直径 124.4 确定直管段长度对管道粗糙度的要求: 134.5 标准节流装置流量结果不确定度 13第五章系统的安装及使用说明 155.1流量装置和差压计的安装连接系统图 155.2 元件的安装 155.3 使用说明 15结论 16参考文献 17引言最近几十年各行各业对流量测量的需求急剧增长,促使仪表迅速发展,同时微电子技术和计算机技术的飞跃发展也极大地推动了仪表更新换代,新型流量计的发展势头非常强劲。

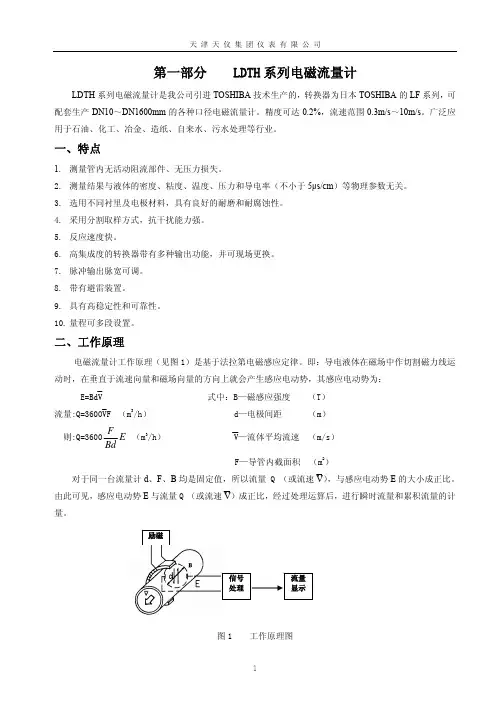

第一部分 LDTH 系列电磁流量计LDTH 系列电磁流量计是我公司引进TOSHIBA 技术生产的,转换器为日本TOSHIBA 的LF 系列,可配套生产DN10~DN1600mm 的各种口径电磁流量计。
精度可达0.2%,流速范围0.3m/s ~10m/s 。
广泛应用于石油、化工、冶金、造纸、自来水、污水处理等行业。
一、特点1. 测量管内无活动阻流部件、无压力损失。
2. 测量结果与液体的密度、粘度、温度、压力和导电率(不小于5μs/cm )等物理参数无关。
3. 选用不同衬里及电极材料,具有良好的耐磨和耐腐蚀性。
4. 采用分割取样方式,抗干扰能力强。
5. 反应速度快。
6. 高集成度的转换器带有多种输出功能,并可现场更换。
7. 脉冲输出脉宽可调。
8. 带有避雷装置。
9. 具有高稳定性和可靠性。
10. 量程可多段设置。
二、工作原理电磁流量计工作原理(见图1)是基于法拉第电磁感应定律。
即:导电液体在磁场中作切割磁力线运动时,在垂直于流速向量和磁场向量的方向上就会产生感应电动势,其感应电动势为:E=BdV 式中:B—磁感应强度 (T) 流量:Q=3600VF (m 3/h) d—电极间距 (m) 则:Q=3600E BdF(m 3/h) V—流体平均流速 (m/s)F—导管内截面积 (m 2)对于同一台流量计d 、F 、B 均是固定值,所以流量 Q (或流速V ),与感应电动势E 的大小成正比。
由此可见,感应电动势E 与流量Q (或流速V )成正比,经过处理运算后,进行瞬时流量和累积流量的计量。
图1 工作原理图三、主要技术参数1.测量范围及精度: 见表1表1测量范围(m/s) 精确度>0.5~10 ±0.5%R≤0.5 ±0.5%Fs2.连接方式:法兰连接、法兰夹装 ;螺纹连接(40mm口径以下)、卡箍连接(50mm口径以下)可协议。
3.外壳防护等级:一体型 IP67流量计 转换器 IP67分体型传感器 IP67,IP684.电极材料:见表25.公称压力:0.6,1.0;1.6;2.5;4.0;6.3;16;25;32 MPa6.衬里材料:氯丁橡胶、聚氨酯、氟塑料、PFA7.介质温度:0~60℃;0~70℃;-30℃~130℃;-30℃~180℃8.使用环境:温度:一体型:-20~+60℃分体型:仪表柜内温度为+80℃以下相对湿度:≤85%9.电源电压:100~240VAC; 50/60Hz(标准)(允许电压 80V~264VAC)110VDC;(允许电压 90V~130VDC)24VDC(选择)(允许电压 18V~36VDC)10.功耗:≈12W(19VA)(100VAC时)≈17W(27VA)(240VAC时)11.电缆接口:G1/2电缆密封件电缆外径:φ11~13(mm)12.基本输出配置:数字输入 DI(选择)信号类型:20~30VDC电压信号输入阻抗:2.7kΩ输入端子:1线DI功能——下列功能中的一个可以被指定为DI信号。
电磁流量计:电磁流量计(Electromagnetic Flowmeters,简称EMF)是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。
电磁流量计是应用电磁感应原理,根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。
仪表介绍:结构电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。
磁路系统:其作用是产生均匀的直流或交流磁场。
直流磁路用永久磁铁来实现,其优点是结构比较简单,受交流磁场的干扰较小,但它易使通过测量导管内的电解质液体极化,使正电极被负离子包围,负电极被正离子包围,即电极的极化现象,并导致两电极之间内阻增大,因而严重影响仪表正常工作。
当管道直径较大时,永久磁铁相应也很大,笨重且不经济,所以电磁流量计一般采用交变磁场,且是50HZ工频电源激励产生的。
测量导管:其作用是让被测导电性液体通过。
为了使磁力线通过测量导管时磁通量被分流或短路,测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成,可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。
电极:其作用是引出和被测量成正比的感应电势信号。
电极一般用非导磁的不锈钢制成,且被要求与衬里齐平,以便流体通过时不受阻碍。
它的安装位置宜在管道的垂直方向,以防止沉淀物堆积在其上面而影响测量精度。
外壳:应用铁磁材料制成,是分配制度励磁线圈的外罩,并隔离外磁场的干扰。
衬里:在测量导管的内侧及法兰密封面上,有一层完整的电绝缘衬里。
它直接接触被测液体,其作用是增加测量导管的耐腐蚀性,防止感应电势被金属测量导管管壁短路。
衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。
转换器:由液体流动产生的感应电势信号十分微弱,受各种干扰因素的影响很大,转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。
其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。
《西安航联测控设备有限公司产品说明书》ASME喷嘴流量测量装置●电厂的主流量测量●高精度等级的节流式流量测量设备ASME喷嘴是一种高精度的流量测量装置,是一种喉部取压低β值长颈式喷嘴装置,常用于发电厂的主流量测量,如电厂凝水流量的精确测量、电厂给水流量或蒸汽量的测量等,其试验结果作为汽轮机验收的基础。
也可用于其它工业上大流量介质的高精度测量,是目前国际上高精度等级的节流式流量测量设备。
该装置由美国机械工程师协会(ASME)推荐,虽然目前ISO5167国际标准还不包括该装置,但它的优越性能已得到国际上普遍公认,在许多要求高精度流量测量的地方,常选用这种装置。
1 .装置的结构及技术性能:ASME喷嘴的典型配置如下图:板式整流器上游取压孔4个有阀门的排气口喉部取压孔压缩垫片厚度不超过(1.6mm)该装置工作压力:Pmax=20Mpa。
管径:DN100~D N600。
β=0.25~0.5精度:0.2级ASME喷嘴本体结构图装置加工工艺较复杂,因此造价较高,校验也有更严格的要求,且必须在能满足该工况条件的试验台进行校验。
2. 装置的校验:经验表明,由于对流出系数不能做到令人满意的预测,为了确保装置的精度,加工完成后,装置必须进行校验。
且必须在与现场喷嘴安装情况相似的试验台进行校验。
由于目前这种装置多用于电厂凝结水管路,温度在150℃以上,校验台很难满足这个要求。
因此,如工况温度高最好在夏天校验,并在校验时增大流量,以提高喷嘴的流速来弥补温度的不足,使校验的雷诺数达到或接近ASME标准推荐的临界雷诺数。
校验完成后,整个装置除前面整流段外一般不再解体,以确保整个装置流量系数的稳定。
装置共设有四组差压取压孔,每组取压孔之间成90°布置,使用时可根据需要用一组或几组取压孔接上差压变送器。
装置上游取压孔为正压侧,喷嘴上接出的取压孔为负压侧。
每套装置的流量系数略有不同,具体见各套装置的校验报告。
3.使用中的维护保养:为了获得流动的稳定性,该装置不宜设在泵的出口,可以水平或垂直安装,如果是高温介质,最好进行保温,以降低散热损失,并有利于安全。
目录1.安全说明1.1授权的操作者1.2按照计划要求应用1.3安全信息和测量时的防护1.3.1一般性标注1.3.2来自电器设备的危险1.3.3来自热、腐蚀、或压力气体的危险。
1.3.4失去空气保护1.3.5故障的检测和预防2.产品介绍2.1特点和应用2.2系统组成和工作原理2.2.1系统组成2.2.2工作原理2.3系统组件2.3.1FLSE1000发射/接收装置2.3.1.1使用空气保护的发射/接收装置2.3.1.2不用空气保护的发射/接收装置2.3.1.3用于烟道内部高烟气压力的发射/接收装置2.3.2法兰管2.3.3计算装置2.3.4连接电缆2.3.5数据传输装置的选择2.3.6空气保护装置的选择2.3.7测量管的选择2.4计算2.4.1体积流量计算及校准2.4.2温度的标定2.4.3响应时间2.5检查循环2.5.1零点的检测2.5.2跨度试验2.5.3在模拟输出上的检查循环2.6技术数据3.装配及安装3.1计划3.2安装前的准备3.2.1测量位置及安装位置的确定3.2.2选择法兰3.3安装说明3.3.1安装法兰3.3.1.1烟筒直径>0.5m时3.3.1.2烟筒直径<0.5m时3.3.1.3 FLSE100 UMA和UMD PN16法兰的安装3.3.2安装计算装置3.3.3.安装空气保护装置3.3.4安装空气保护装置的防护罩3.4安装3.4.1一般说明,准备3.4.2连接空气保护装置3.4.3安装并连接发射/接收装置3.4.4连接计算装置3.4.4.1 FLA 100-A计算装置3.4.4.2 FLA 100-D计算装置3.4.5数据中继站的安装和连接3.4.6模块的安装4.授权的操作者及参数化4.1.基本情况4.1.1 总则4.1.2 前提条件4.1.3 准备4.1.4 MEPAFLOW 短语解释4.2 标准的服务程序4.2.1基本设置4.2.2.输入安装数据4.2.3 设定输出变量4.2.3.1 显示4.2.3.2 模拟输出4.2.3.3 继电器的分配4.2.3.4 响应时间4.2.3.5检查循环4.2.4. 检查测量值以及启动标准测量模式4.2.4.1 传感器温度4.2.4.2 检查信号状态4.2.4.3 数据备份4.2.4.4 启动标准测量模式4.3 服务人员4.3.1.装置的参数选择4.3.1.1 模拟模式4.3.1.2 接口模式4.3.1.3 脉冲的输出4.3.2. 用于测量值和校准值的附加变量4.3.2.1 对于气体流速测量输入标定系数4.3.2.2温度测量的标定4.3.2.3 标态的体积流量测量4.4 显示和存储功能4.5 计算装置上的按键5. 维护5.1 一般性说明5.2 维护发射/接收装置5.2.1 拆卸发射/接收装置5.2.2 清理发射/接收装置5.3 维护空气保护装置5.3.1 检查5.3.2 更换过滤器芯6. 故障6.1. 在计算装置上的显示6.1.1 没有指示6.1.2 状态指示6.1.3 报警信息6.1.4 故障信息6.1.5 测量数值不合理6.2. 试验和判断6.2.1 检查接线端子6.2.2 检查循环的图形显示6.3. 故障及可能的排除方法6.3.1 内部流程,信号处理6.3.2. 错误信息6.3.2.1 “错误!通讯”6.3.2.2 “错误!接口噪音”6.3.2.3 “错误!无信号”6.3.2.4 “错误!测量范围”6.3.3 试验发射/接收装置6.4. 内部装置参数的完善6.4.1 信号参数6.4.2 用于计算振幅和时间窗口的参数6.4.3 用于测量数值的参数6.4.4 标准参数7. 修理7.1 发射/接收装置7.1.1 带使用空气保护的发射/接收装置7.1.2 不用空气保护的发射/接收装置7.2 计算装置7.2.1 更换电路板7.2.2 更换EPROM8. 部件概况8.1. 标准的组件8.1.1 发射/接收装置8.1.2 带有管子的法兰8.1.3 连接电缆(用于数字信号通讯)8.1.4 计算装置8.2. 选择部件8.2.1 空气保护装置8.2.2 防护罩8.2.3 模块8.2.4 其它8.3. 两年的消耗件8.3.1 发射/接收装置8.3.2 空气保护装置8.4.备件8.4.1 发射/接收装置8.4.2 计算装置8.5.尺寸图8.5.1发射/接收装置8.5.2计算装置8.5.3 空气保护装置8.5.4 防护罩9. 压力型号FLOWSIC 100的TÜV认证1.安全说明1.1授权的操作者为了操作者的安全,必须保证以下几点:·测量系统上的全部工作必须由有经验的操作人员或专家级人员进行。
E+H流量计调试说明书E+H 流量计⼀.⽤途及使⽤⽅法 1.检测显⽰酒⽔的瞬时流量和累积流量并以频率信号传送给PLC. 2.接线如图24 25 L N PLC ~220V ⼆.参数设置按E 进⼊主菜单,按-+=(ESC )可以退出进⼊测量SYSTEM UNITS (系统单位) UNIT VOL FLOW (流量单位) m 3/hUNIT VOLUME (量度)m3OPERATION (操作) LANGUAGE (语⾔) ENGLISH (英语)ACESS CODE (进⼊密码) 0050USER INTERFACE (⽤户⾯板) ASSIGN LINE1(⾸⾏显⽰)VOLUME FLOW (流量)ASSIGNLINE2(末⾏显⽰)TOTALIZER (总量)PUL/FREQ OUT OPERATION MODE(操作模式) FREQUENCY (频率)END VALUE FREQUENCY (满流量频率) 1000HZ 分别对应 VALUE F MAX (满流量) 12(T )⽔60(T)酒⼆、安装1.安装位置只有当满管时才能获得准确的测量,要避免以下安装位置:(1)管道最⾼点(易聚积⽓泡);(2)直接向下的管线的敞开出⼝前;(3)泵的⼊⼝侧(防⽌抽压⽽造成的对流量管衬⾥的破坏);(4)有残渣聚积的场合和排⽔管的最低点(最好安装⼀个清洁阀)。
2.安装⽅位最适宜的⽅位可帮助避免⽓体的累积和测量管内的残渣存积。
垂直安装、流体⾃下⽽上的安装位置为最佳⽅位。
若为⽔平安装,测量电极平⾯必须⽔平,这样可以防⽌由于夹带的⽓泡⽽产⽣的电极短时间绝缘。
空管检测功能仅当测量装置为⽔平安装及变送器外壳向上时能正确⼯作。
3.振动如果振动剧烈,注意⽀撑管道和传感器;若振动⾮常剧烈应将传感器和变送器分开安装。
不允许利⽤外框承住传感器的重量,这会使外框变形并破坏内部励磁线圈。
4.出⼊⼝直管段安装传感器时要尽量避免阀门、三通、弯头等组件,与他们之间的距离应能保证所需的进⼝和出⼝直管段以确保测量精度:⼊⼝长度≥5DN,出⼝长度≥2DN。
差压流量产品手册更具灵活性的流量测量方式“罗斯蒙特差压流量”更具灵活性的流量测量方式应用领域 – 液体,气体,蒸汽流量测量面临的挑战技术标准的不确定性带来的高风险潜在泄漏点带来的安全隐患特殊工况无法实现停车检修双向流、腐蚀介质、小管道流量导致测量难度大读数误差、小流量测量和直管段不足会降低测量精度大管径管道测量带来的高成本测量时压损过大带来的能源损失降低使用风险一体化流量计出厂前通过整体标定保证系统测量精度一体化设计和出厂前泄漏检测可大幅减少泄漏点,从而避免潜在安全隐患严格的原材料管理体系,保证所有物料可追溯,实现产品质量有效控制应对特殊工况针对无法停车检修的工况,可采用在线插拔安装方式一次元件可提供多种不同材质,来应对腐蚀工况面对双向流测量,可根据实际情况,提供更理想解决方案减少运营成本一体化安装可降低施工及维护成本阿牛巴流量计,在保证超强差压信号的前提下,更大程度减少永久压损调整型孔板大幅降低直管段需求,从而降低管道成本性能出色实时动态多参量补偿,提高流量测量精度可提供15年稳定性,15年质保流量计量程比大,适用范围广Rosemount差压流量计的优势13051SMV实时动态补偿实现蒸汽质量流量的精准测量挑战石化行业蒸汽总管线与分支管线流量差值很大,平衡率仅为70%。
由于无法准确计量各装置蒸汽用量,导致很难准确核算能耗成本。
解决方案采用罗斯蒙特3051SMV多参量变送器,测量差压、静压和温度数值,实现实时温压补偿。
同时实时计算动态补偿的质量流量,并修正来自于流量系数、密度、气体膨胀以及粘度的误差,从而提高测量精度。
方案优势提高测量的准确性和可重复性,实现更好的工艺控制通过精确的流量控制,帮助工厂有效的进行能源管理,能耗平衡率达到92%以上2多参量流量变送器大幅提高流量测量精度一流的性能变送器最高精度可达到读数的0.04%一台表可以同时测量并计算六个流量相关的变量:差压、压力、温度、质量/体积流量、热量累积器 兼容不同种类流量测量元件严格的流量计量标准内嵌IAPWS-IF97数据库: 水蒸汽计量全球标准 符合国家标准蒸汽热值输出标准动态补偿为流量方程中多达25个流体变量参数提供实时动态补偿优化能源计量提高收益变送器直接显示补偿后的质量流量或能量流量变送器三合一卓越特性Calendar-Van Dusen 传感器匹配提高温度测量精度提高精度 75%真正的表压传感器更容易标定简化维护小流量信号切除可停止无流量时的累计改善精度差压传感器静压传感器减少管道开孔,降低安装成本易于组态和标定EA 软件实现快速且简单的过程组态 可兼容市面上不同种类的差压流量测量元件节约安装和维护成本3差压变送器压力变送器温度变送器阿牛巴的广泛应用大管道的蒸汽流量精确测量流量计,压损小,测量精度高,不仅精确测蒸汽流量,还可实现蒸汽的热值输出。
产品手册产品特点● 超声波检测旋涡频率不受振动影响 ——采用超声波流体旋涡检测技术,幅频偏差辨识技术,不受管道振动干扰,及复杂电磁环境影响,具有超强的稳定性; ——可测小流速下限低,可达0.05m/s ; ——量程范围广,动态测量范围可达1:100。
● 分段动态K 系数线性修正 ——修正了K 系数随流体雷诺数变化时的非线性,提高了流量计算的准确度和重复性。
● 电路设计特点 ——自动程控放大器和程控多级滤波器,自适应噪声及信号幅度变化,可精确的检测出小流量信号; ——电路优化设计抗电磁干扰能力强; ——选用工业级芯片,电路稳定可靠;——程控滤波放大电路,无可调元件,参数均采用软件件设置实现;——线路板采用模块化设计,通用性强。
● 信号输出方式——4-20mA 电流环路输出方式。
Ceebic-VTR300P 系列数字型超声旋涡流量变送器CeebicTM石家庄西比克仪表有限公司Shijiazhuang CeebicTMInstrument Co. L TD● 数字通讯——基于RS485接口的标准的MODBUS RTU 协议。
● 故障自诊断功能强——仪表多种异常状态及流体状态在线自诊断功能,面板显示和通讯信息反馈。
● 多参量背光LCD 显示——瞬时、累积流量,累计时间,旋涡频率及电流、百分比等测量状态及故障显示照片说明:Ceebic-VTR 300P121S-11502S产品手册声明本手册中包含的信息如有变更,恕不另行通知,且不应视为Ceebic的承诺。
Ceebic对本册中可能出现的错误概不负责。
除非本手册中有明确规定,否则不应将其中的任何内容解释为Ceebic对个人损失、财产损失或具体适用性等做出任何担保或保证。
Ceebic对因使用本手册及其中所述产品而引起的意外或间接伤害概不负责。
未经Ceebic书面许可,严禁复制或翻印本手册及其中的任何部分,不得将任何内容透露给第三方,亦不得用于任何未经授权的用途。
杭州美仪自动化有限公司杭州美仪自动化有限公司第6版涡街流量计使用说明书U-SUP-LUGB-YHCN6前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册,正确使用本产品,避免由于错误操作造成不必要的损失。
●在您阅读完后,请妥善保管在便于随时取阅的地方,以便操作时参照。
注意●本手册内容如因功能升级等有修改时,恕不通知。
●本手册内容我们力求正确无误,如果您发现有误,请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-SUP-LUGB-YHCN6第六版2020年12月I确认包装内容打开包装箱后,开始操作之前请先确认包装内容。
如发现型号和数量有误或者外观上有物理损坏时,请与本公司联系。
产品清单产品包装内容II目录第一章产品概述 (1)1.1产品简介 (1)1.2工作原理 (1)1.3技术参数 (2)1.4功能与特点 (5)第二章外形结构尺寸与安装 (7)2.1外形结构与尺寸 (7)2.2安装指南 (8)2.3接线及调试 (10)第三章可测工况流量范围 (12)第四章界面显示 (15)第五章菜单设置 (18)5.1各键功能 (18)5.2主菜单 (18)5.3参数设置菜单 (18)第六章输出形式的设置方法(仅E3使用) (25)第七章线性修正系数的设置方法 (26)第八章维护与检修 (28)8.1故障及排除 (28)第九章质保及售后服务 (29)第十章通讯协议 (30)10.1相关参数 (30)10.2数据格式 (30)10.3数据地址 (30)III10.4特殊传输数据 (31)附录1放大器线路连接图 (32)附录2仪表标定方法 (34)附录3基本公式 (35)IV第一章产品概述-1-第一章产品概述1.1产品简介涡街流量计是一种应用卡门涡街原理的流量计,用于测量液体、气体和蒸汽的流量,也可测量含有微小颗粒、杂质的浑浊液体,广泛应用于石油、化工、制药、造纸、冶金、电力、环保、食品等行业。
