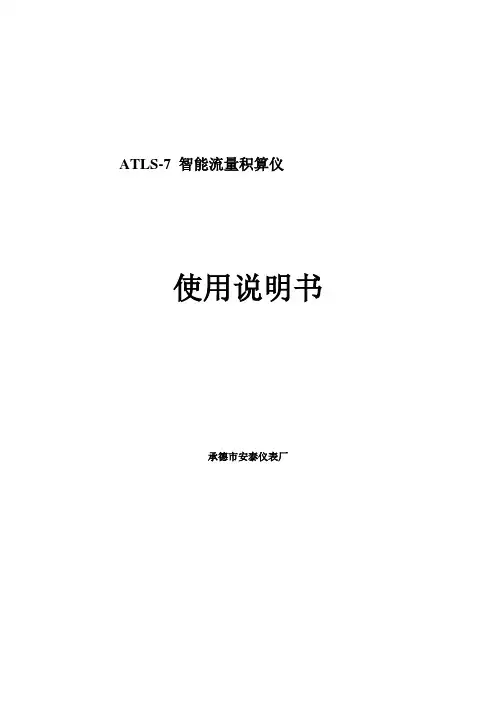

智能流量积算仪使用说明书

ATLS-7 智能流量积算仪使用说明书承德市安泰仪表厂目录一、概述 1二、仪表的主要技术指标及性能 1三、仪表工作原理 2四、仪表型号说明 5五、仪表面板示意图及说明 6六、仪表操作使用说明7七、仪表的软件组态9八、接线端子说明15在您使用本仪表之前请详细阅读本说明一、概述ATLＳ— 7 流量积算仪可以接收来自差压变送器、差压流量变送器、涡轮变送器、涡街变送器等信号，构成流量检测系统。

根据系统构成，本仪表可以对流量进行压力和温度补偿，对流量进行精确计量。

广泛用于化工、石油、电厂等行业的一般气体、饱和蒸汽、过热蒸汽和各种液体等多种介质场合。

配相应的变送器也可对颗粒物料系统进行计量。

本仪表为全智能流量积算仪，仪表量程用户可以根据需要而设定，仪表输入信号用户可以组态、修改且操作方便，是一种通用性强、适用性广的智能化流量积算仪。

表内配置能可靠的存储在新型存储器内,使仪表设定参数和测量数据在掉电情况下能可靠保护起来，ATLS — 7 流量积算仪还具有对变送器提供直流电源的能力。

ATLS — 7 流量积算仪具有RS-485通讯的能力,采用可挂接128个节点的通讯芯片,接上防雷地线后具有防雷保护功能。

我们有多年生产智能化数字仪表的经验，在仪表的可靠性、稳定性以及数字仪表的抗干扰方面都有自己的特长，基本能适应各种工业场合。

能为用户提供成套设计、安装及调试等服务。

二、仪表的主要技术指标及性能⒈工作环境：温度０~５０℃，相对湿度８５％⒉基本误差：⑴瞬时值误差小于±0.5％±1个字⑵积算值误差小于±0.05％⑶流量瞬时值输出误差小于±0.5％⒊输入信号：⑴模拟流量信号：①4~20mA ②1~5V ③0~10mA( 用户可组态)脉冲流量信号：频率最大为3000Ｈz脉冲宽度大于150μs幅值大于2.5V 小于24V、方波或正弦波提供给流量变送器的电源为DC24V 或DC12V，⑵补偿压力：①4~20mA ②1~5V ③0~10mA( 用户可组态)⑶补偿温度：①4~20mA ②1~5V ③0~10mA ④P t100⑤K ⑥E( 用户可组态)⒋显示方式:⑴瞬时测量值为4 位⑵流量的累积值：①横式仪表为8 位②竖式仪表为7 位⒌流量小信号切除：切除的数值用户可设⒍输入阻抗：①电压信号：> 1MΩ②电流信号：4~20mA、0~10mA为100Ω⒎积算容量：9999999.9 (用户的计量单位)或99999999 (用户的计量单位)⒏流量瞬时值输出：（用户可组态）(1) 0～10mA，负载电阻＜1500Ω(2) 4～20mA, 负载电阻＜750Ω(3) 输出电流精度±0.5%(4) 输出与输入完全隔离⒐上、下限报警：(1) 接点容量为AC220V、2A，具有电火花消除(2) 上、下限设定为全量程任意点⒑供电电源：AC220V±15％、50Ｈz⒒整机重量：1kg⒓整机功耗：15VA⒔外形尺寸：160mm×80mm×250mm（横式）80mm×160mm×250mm（竖式）⒕开孔尺寸：152+1 mm×76+1 mm（横式）76+1 mm×152+1 mm（竖式）三、仪表工作原理⒈仪表工作原理：本仪表采用单片计算机为中央处理器，用大容量存储器作程序存储器，采用8155作信号输入、显示和键盘接口。

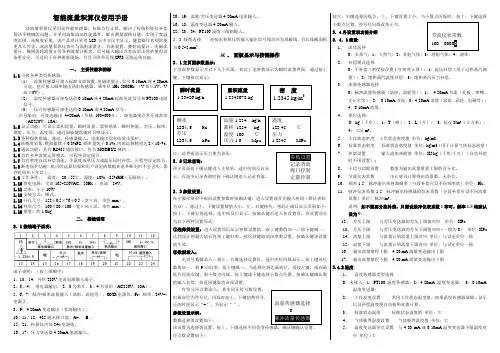

智能流量积算仪使用手册该流量积算仪采用高性能处理器，标准方程计算，解决了传统积算仪补偿算法不精确的问题。

并采用高集成高性能器件，解决测量漂移问题，实现了宽温度范围，高精度采集。

该产品设计采用LCD全中文汉字显示，键盘操作直观简便更具人性化。

此流量积算仪表可与涡街流量计、节流装置、腰轮流量计、电磁流量计、椭圆齿轮流量计等各种流量计配套。

信号输入输出具有防雷击保护使得设备更安全，可适用于各种测量现场。

并且可附带无线GPRS无线远传功能。

一、主要性能和指标1.1可接各种类型传感器。

（1）流量传感器可接入标准节流装置、电磁流量计，信号0-10mA或4-20mA 可选。

也可接入频率输出涡街传感器，频率从1Hz-5000Hz （V低≤1V，V 高≥3V）。

（2）温度传感器可接变送的0-10mA或4-20mA标准电流信号和PT100电阻信号。

（3）压力传感器可接变送的0-10mA或4-20mA信号。

信号输出：可变送输出4~20mA（负载100~600Ω），继电器接点常开或常闭（AC250V、10A）。

1.2显示功能：可显示累积流量、瞬时流量、累积热量、瞬时热量、差压、频率、密度、压力、温度等，通过面板键盘随时召唤显示。

1.3各种保护措施。

通讯，传感器输入，电流输出均有防雷击保护。

1.4高精度采集。

模拟量优于0.2%FS，频率量优于0.1%。

内部运算精度达2×10-5%。

1.5通讯功能：具有RS485通信接口，符合MODBUS规约。

1.6具有多种流量运算模式，可程序设定组合。

1.7具有密度自动补偿功能，单温度或单压力或温压同时补偿，可程序设定组合。

1.8断电保护功能：机内的运算结果和用户设定的数据在意外断电时不会丢失，保存时间在十年以上。

1.9工作条件：温度：-20～55℃。

湿度：10%～85%RH（无凝结）。

1.10供电电源：交流165~250V AC，50Hz ；直流24V。

1.11功率：小于10W1.12安装方式：横式。

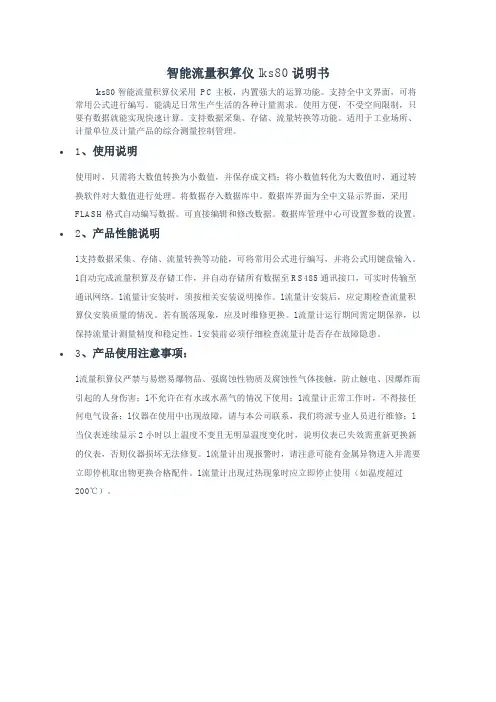

智能流量积算仪lks80说明书lks80智能流量积算仪采用PC主板，内置强大的运算功能。

支持全中文界面，可将常用公式进行编写。

能满足日常生产生活的各种计量需求。

使用方便，不受空间限制，只要有数据就能实现快速计算。

支持数据采集、存储、流量转换等功能。

适用于工业场所、计量单位及计量产品的综合测量控制管理。

•1、使用说明使用时，只需将大数值转换为小数值，并保存成文档；将小数值转化为大数值时，通过转换软件对大数值进行处理。

将数据存入数据库中。

数据库界面为全中文显示界面，采用FLASH格式自动编写数据。

可直接编辑和修改数据。

数据库管理中心可设置参数的设置。

•2、产品性能说明l支持数据采集、存储、流量转换等功能，可将常用公式进行编写，并将公式用键盘输入。

l自动完成流量积算及存储工作，并自动存储所有数据至RS485通讯接口，可实时传输至通讯网络。

l流量计安装时，须按相关安装说明操作。

l流量计安装后，应定期检查流量积算仪安装质量的情况。

若有脱落现象，应及时维修更换。

l流量计运行期间需定期保养，以保持流量计测量精度和稳定性。

l安装前必须仔细检查流量计是否存在故障隐患。

•3、产品使用注意事项：l流量积算仪严禁与易燃易爆物品、强腐蚀性物质及腐蚀性气体接触，防止触电、因爆炸而引起的人身伤害；l不允许在有水或水蒸气的情况下使用；l流量计正常工作时，不得接任何电气设备；l仪器在使用中出现故障，请与本公司联系，我们将派专业人员进行维修；l 当仪表连续显示2小时以上温度不变且无明显温度变化时，说明仪表已失效需重新更换新的仪表，否则仪器损坏无法修复。

l流量计出现报警时，请注意可能有金属异物进入并需要立即停机取出物更换合格配件。

l流量计出现过热现象时应立即停止使用（如温度超过200℃）。

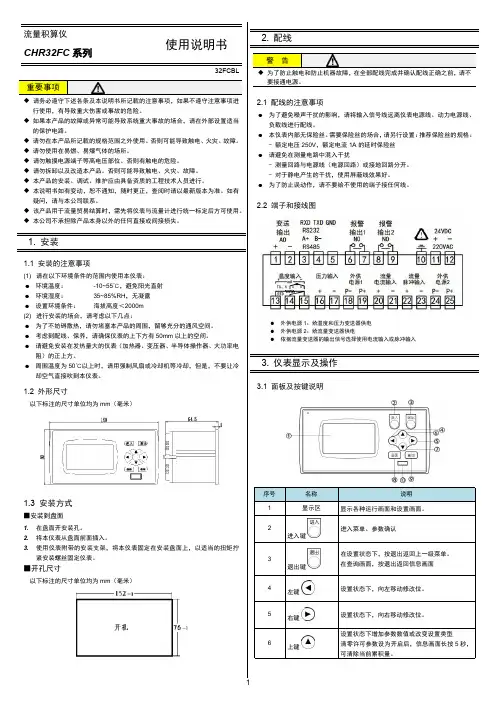

请务必遵守下述各条及本说明书所记载的注意事项，如果不遵守注意事项进安装方式■安装到盘面在盘面开安装孔。

将本仪表从盘面前面插入。

使用仪表附带的安装支架，将本仪表固定在安装盘面上，以适当的扭矩拧紧安装螺丝固定仪表。

为了防止触电和防止机器故障，●外供电源1：给温度和压力变送器供电●外供电源2：给流量变送器供电●依据流量变送器的输出信号选择使用电流输入或脉冲输入名称说明显示区显示各种运行画面和设置画面。

进入键进入菜单、参数确认退出键在设置状态下，按退出返回上一级菜单。

在查询画面，按退出返回信息画面接口3.2仪表上电■仪表上电前应检查接线是否正确，特别是电源线的位置及电源规格，注意仪表电源是交流供电还是直流供电。

■仪表上电后自动进行内部初始化，约5秒后进入测量画面。

■显示的对比度可通过参数来进行设置，详见5.2章节。

■为了提高液晶背光寿命，仪表上电后会自动启用“背光自动变暗”功能。

详见5.2章节。

3.3画面选择及画面说明（1）仪表画面切换示意图（2）测量画面全测量值画面中流量为补偿后的瞬时流量。

补偿前信息画面中流量为补偿前的瞬时流量，密度为实际工况下被测流体的密度；ρo ：气体在标况下的密度；ρd ：设计工况下的密度。

显示方式可设置为循环显示，详见5.2章节。

固定显示方式下，上电后的显示画面可通过参数设置，详见5.2章节。

（3）信息画面仪表包含若干个信息画面。

在测量值画面按“查询键”进入信息画面，按“查询键”在各个信息画面之间切换，上述各个画面可能因为参数设置等原因略有变化。

◆年月日累积量查询画面本画面按左、右键可以移动光标，按上、下键可以增减选中的年、月、日的数值。

选中不同的日期时，标题栏会自动显示当前查询的是什么时间的累积流量。

可以查询最近3年内每年、每月、每日的累积流量。

◆瞬时量历史曲线画面图中记录点时间间隔00m01，其中00表示记录间隔分，01表示记录间隔秒。

瞬时量历史曲线画面包含温度、压力、流量三个画面，按查询键可依次切换。

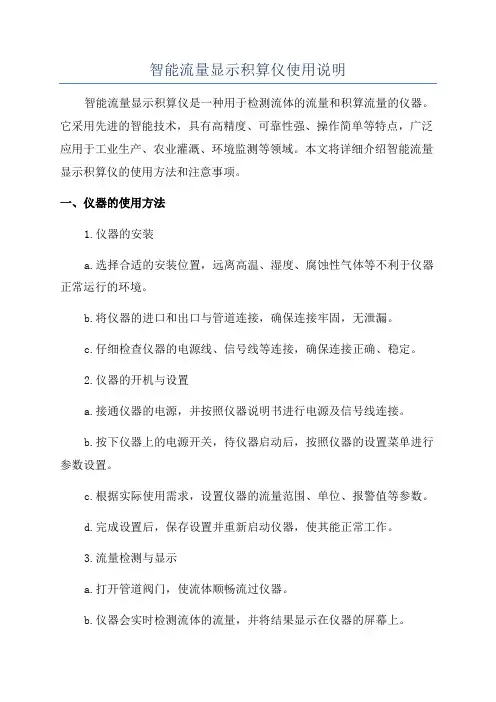

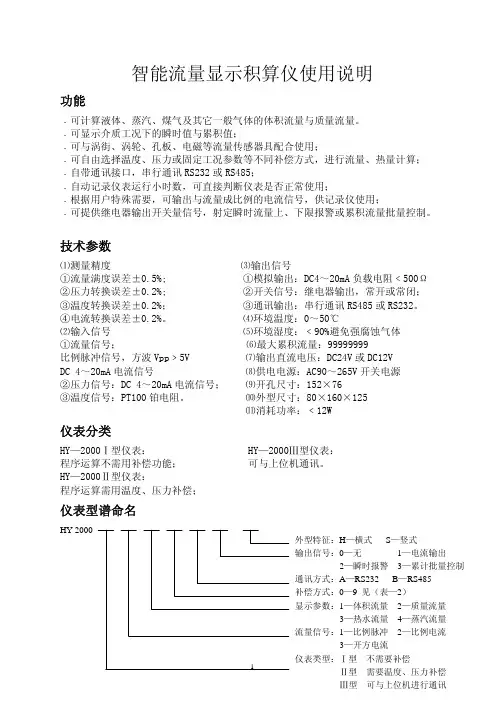

智能流量显示积算仪使用说明
智能流量显示积算仪是一种用于检测流体的流量和积算流量的仪器。

它采用先进的智能技术，具有高精度、可靠性强、操作简单等特点，广泛应用于工业生产、农业灌溉、环境监测等领域。

本文将详细介绍智能流量显示积算仪的使用方法和注意事项。

一、仪器的使用方法
1.仪器的安装
a.选择合适的安装位置，远离高温、湿度、腐蚀性气体等不利于仪器正常运行的环境。

b.将仪器的进口和出口与管道连接，确保连接牢固，无泄漏。

c.仔细检查仪器的电源线、信号线等连接，确保连接正确、稳定。

2.仪器的开机与设置
a.接通仪器的电源，并按照仪器说明书进行电源及信号线连接。

b.按下仪器上的电源开关，待仪器启动后，按照仪器的设置菜单进行参数设置。

c.根据实际使用需求，设置仪器的流量范围、单位、报警值等参数。

d.完成设置后，保存设置并重新启动仪器，使其能正常工作。

3.流量检测与显示
a.打开管道阀门，使流体顺畅流过仪器。

b.仪器会实时检测流体的流量，并将结果显示在仪器的屏幕上。

c.仪器的显示屏上会同时显示流体的瞬时流量和积算流量。

一、SWP-LK智能流量计算仪外形尺寸横式流量积算仪竖式流量积算仪方形流量积算仪仪表型号SWP-LK-80SWP-LK-80SWP-LK90仪表外形外形尺寸160×80×140mm80×160×140mm96×96×140mm开孔尺寸152×76mm76×152mm92×92mm流量积算控制仪采用国际标准的卡入式结构，请将仪表轻轻推入表盘即可。

二、SWP-LK智能流量计算仪特点1、全自动温度压力补偿2、高精度表格温压补偿3、流量系数K自动演算4、全电脑数字自动调校5、全开放内部参数设定6、多种分度号输入选择7、方便的网络通讯功能三、概述SWP-LK系列可编程自动补偿流量积算控制仪，适用于各种液体、蒸汽、天然气（气态方程）、一般气体等的测量。

已广泛的应用于生物、石油、化工、冶金、电力、医药、食品、能源管理、航空航天、机械制造等行业的流量积算控制。

流量积算仪采用单片微处理器控制,使仪表的系统稳定性、可靠性及安全性等极高。

流量积算仪具有多种输入信号功能,可配接各种差压流量传感器、压力流量传感器以及各种频率式流量传感器等（如涡街、涡轮、孔板等）。

流量积算仪采用先进的微机技术，可满足各种不同的一次仪表要求的补偿方式。

流量积算仪编程简单，容易掌握，功能齐全，通用性好，能进行压力、温度的自动补偿。

流量积算仪各通道输入信号类型可通过内部参数设定自由更改。

流量积算仪支持多机通讯，具有多种标准串行输出，通讯波特率300-9600bps流量积算仪内部参数自由设定，可与各种带串行输入输出的设备（如电脑、可编程控制器、DCS等）进行通讯，构成能源计量管理系统。

配用组态王等工控组态软件，可方便的扩充至多台本仪表与上位机进行联网管理。

流量积算仪可直接配接串行微型打印机,以实现瞬时流量测量值、时间、本次累积值、整十一位流量总累积值、流量（差压、频率）输入值、压力补偿输入值、温度补偿输入值的即时打印和定时打印。

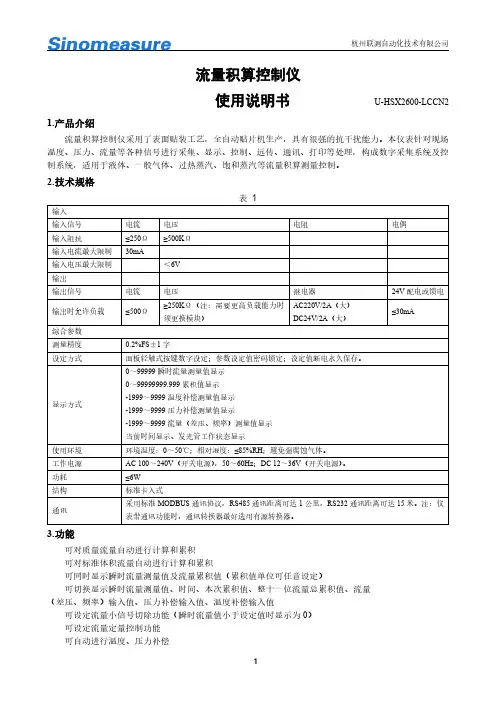

使用说明书U-HSX2600-LCCN2 1.产品介绍流量积算控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。

本仪表针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于液体、一般气体、过热蒸汽、饱和蒸汽等流量积算测量控制。

2.技术规格表1输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制30mA输入电压最大限制＜6V输出输出信号电流电压继电器24V配电或馈电输出时允许负载≤500Ω≥250KΩ（注：需要更高负载能力时须更换模块）AC220V/2A（大）DC24V/2A（大）≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。

显示方式0～99999瞬时流量测量值显示0～99999999.999累积值显示-1999～9999温度补偿测量值显示-1999～9999压力补偿测量值显示-1999～9999流量（差压、频率）测量值显示当前时间显示、发光管工作状态显示使用环境环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。

工作电源AC100～240V（开关电源），50～60Hz；DC12～36V（开关电源）。

功耗≤6W结构标准卡入式通讯采用标准MODBUS通讯协议，RS485通讯距离可达1公里，RS232通讯距离可达15米。

注：仪表带通讯功能时，通讯转换器最好选用有源转换器。

3.功能可对质量流量自动进行计算和累积可对标准体积流量自动进行计算和累积可同时显示瞬时流量测量值及流量累积值（累积值单位可任意设定）可切换显示瞬时流量测量值、时间、本次累积值、整十一位流量总累积值、流量（差压、频率）输入值、压力补偿输入值、温度补偿输入值可设定流量小信号切除功能（瞬时流量值小于设定值时显示为0）可设定流量定量控制功能可自动进行温度、压力补偿（1）ΔP输入为差压式流量传感器（2）ΔP、T输入为差压式流量传感器和温度传感器（3）ΔP、P、T输入为差压式流量传感器、压力传感器和温度传感器（4）f输入为频率式流量传感器（5）f、T输入为频率式流量传感器和温度传感器（6）f、P输入为频率式流量传感器、压力传感器（7）f、P、T输入为频率式流量传感器、压力传感器和温度传感器（8）G输入为流量传感器（线性流量信号）（9）G、T输入流量传感器和温度传感器（10）G、P输入为流量传感器和压力传感器（11）G、T、P输入为流量传感器、温度传感器和压力传感器具有三种补偿功能温度自动补偿压力自动补偿温度和压力自动补偿显示功能：可显示通道的瞬时流量测量值、本次累积值、累积值、差压测量值、压力补偿测量值、温度补偿测量值及频率测量值等PV+SV显示累积流量值为整十一位（0～99999999.999字）当前日期、当前时间显示流量总累积值断电保持，累积总量满量程（99999999.999字）时自动清零，本次累积值断电不保持。

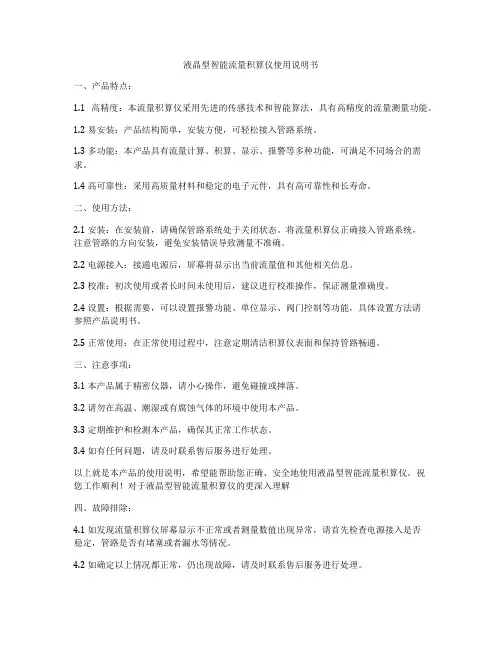

液晶型智能流量积算仪使用说明书一、产品特点：1.1 高精度：本流量积算仪采用先进的传感技术和智能算法，具有高精度的流量测量功能。

1.2 易安装：产品结构简单，安装方便，可轻松接入管路系统。

1.3 多功能：本产品具有流量计算、积算、显示、报警等多种功能，可满足不同场合的需求。

1.4 高可靠性：采用高质量材料和稳定的电子元件，具有高可靠性和长寿命。

二、使用方法：2.1 安装：在安装前，请确保管路系统处于关闭状态。

将流量积算仪正确接入管路系统，注意管路的方向安装，避免安装错误导致测量不准确。

2.2 电源接入：接通电源后，屏幕将显示出当前流量值和其他相关信息。

2.3 校准：初次使用或者长时间未使用后，建议进行校准操作，保证测量准确度。

2.4 设置：根据需要，可以设置报警功能、单位显示、阀门控制等功能，具体设置方法请参照产品说明书。

2.5 正常使用：在正常使用过程中，注意定期清洁积算仪表面和保持管路畅通。

三、注意事项：3.1 本产品属于精密仪器，请小心操作，避免碰撞或摔落。

3.2 请勿在高温、潮湿或有腐蚀气体的环境中使用本产品。

3.3 定期维护和检测本产品，确保其正常工作状态。

3.4 如有任何问题，请及时联系售后服务进行处理。

以上就是本产品的使用说明，希望能帮助您正确、安全地使用液晶型智能流量积算仪。

祝您工作顺利！对于液晶型智能流量积算仪的更深入理解四、故障排除：4.1 如发现流量积算仪屏幕显示不正常或者测量数值出现异常，请首先检查电源接入是否稳定，管路是否有堵塞或者漏水等情况。

4.2 如确定以上情况都正常，仍出现故障，请及时联系售后服务进行处理。

五、应用领域：本产品可广泛应用于各个领域，如：5.1 工业领域：用于工业管道的流量测量和积算，如化工厂、炼油厂、制药厂等。

5.2 农业领域：可用于农田灌溉、农业水利工程、农业水资源管理等。

5.3 民用领域：适用于家庭自来水管道的流量测量和使用监控。

5.4 其他领域：还可以应用于环保、给排水、食品工业等领域。

安徽天康流量积算仪使用说明书前言衷心感谢阁下使用我公司生产的智能流量积算仪。

使用前,敬请仔细阅读本产品说明书,以期仪表按照你的意愿工作。

本仪表的输入、输出、报警、控制方式等，都可以由用户设置。

因此，在安装或更新XMT系列仪表时,如果其参数没有被正确设置，即使它们具有相同型号。

也必须由熟悉工业控制现场要求和本仪表性能的技术人员进行正确设置，方可在现场安装运行.一。

概述及特点智能流量积算仪表，采用先进的ASIC芯片及制造技术，将常规仪表的硬件接口电路和多功能模块化的仪表软件，高度集成于专用ASIC芯片中，从而达到高可靠、稳定性好、功耗低的工业仪表设计标准。

仪表除具有万能信号的输入和输出、位式控制、模拟量输出等功能外，更具有开方、积算累计、双流量功能，更具有通讯功能，能通过仪表的芯片接口与计算机连接,计算机通过软件可实时采集仪表的参数.该仪表以其新颖的构思、丰富的功能、优良的品质和工业级标准,成为新一代智能化流量积算仪。

本公司生产的智能化流量积算仪采用了自行研制开发、委托日本集成电路制造生产的专用集成电路，而构成的一台以微处理为核心的智能仪器，它汇集了目前自动控制系统中各类流量积算仪表的大部分功能，同时辅以博采众长、精心编制、反复调试的软件系统使本仪表独具以下特点：●仪表硬件大幅度减少，系统的组成结构相对简单。

在用户申请范围内，多种输入信号任意切换。

采用了优化设计,工艺显著改善，没有飞线、没有调整电位器,所有的校准和功能设定可全部通过键盘由软件完成。

●对饱和蒸汽可实现温度或压力补偿●可使用各种线性模拟输入或频率作为输入信号●测量输入信号可进行开方（线性模拟量输入)及小信号切除●可对输入信号进行小信号切除，切除后的测量显示可默认为0或给定常数●双流量模拟量输入（不可以温度或压力补偿）及双流量模拟量输出●流量信号输入时可在量程范围内任意设定16个补偿点及补偿参数●主输入为频率时补偿信号可选择线性输入或PT100输入● 4个可重定位的用于瞬时流量报警或累计流量控制的继电器输出●可选加三路D/A输出口，可以对过程量进行光电隔离输出,以确保被控系统的安全可靠.可提供5V或24V两个恒压源输出，可满足大多数辅助功能的需要.●流量仪表的累积量可选6位+光柱或9位(内部为10位）累计显示方式●批量控制时批量累计值可键盘清零或仪表外部接线端清零●批量控制时总流量累计值与批量累计值可键盘切换●单点或双点定量控制,达成自动罐装的功能●双点定量控制可暂停、可以设定提前控制量●瞬时流量与累计流量的显示可乘以转换系数●仪表断电后的累计量个位数可保持因此本仪表与普通控制流量仪表相比，各项或能水平有一个相当大的提高与突破，其可靠性、稳定性有了相当的保证，同时该仪表既与目前的国际同类仪表接轨,较高的性能价格比,更适合于国情,对替代进口具有重要意义。

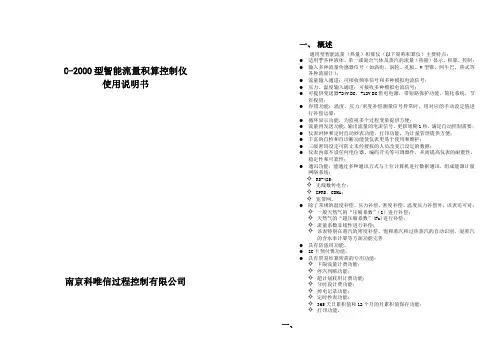

目录一、概述 (1)二、功能特点 (1)三、主要技术指标 (1)四、工作原理 (2)五、操作说明 (3)六、数学模型 (10)七、编程举例 (11)八、通讯说明 (12)九、端子接线 (13)文档一、概述智能流量积算仪，采用先进的微电脑芯片及技术，与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。

二、功能特点全范围自动温度、压力补偿运算，补偿方式任意设定线性积算、开方积算任意设定瞬时流量、累积流量、温度、压力多种参数显示小信号切除功能，切除范围0-5%可选累积流量值可通过面板按键清零，清零操作可锁掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便三、主要技术指标输入信号（1）模拟量输入：热电阻：Pt 100热电偶：K、T、E电压：0～5V、1～5V电流：4～20mA、0～20mA或0～10mA （2）脉冲量输入：波形：矩形、正弦或三角波幅度：大于4V（或根据用户要求任定）频率范围：0～10KHz基本误差：0.5％FS或 0.2％FS±1个字分辨力：1/20000、14位A/D转换器文档显示方式：上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期：0.5S1报警输出：瞬时流量或累积流量二限报警，继电器输出触点容量AC220V/3A变送输出：4～20mA、0～10mA、1～5V、0～5V精度：±0.3％FS通讯输出：接口方式—隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300～9600bps内部自由设定馈电输出：DC24V/50mA电源：开关电源 85～265VAC 功耗4W以下使用环境：环境温度：0～50℃相对湿度：<85%RH四、工作原理本仪表原理如框图所示，本积算仪以单片微处理器为核心，通过输入信号电路把各种模拟信号经A/D转换器转换成数字信号，或频率信号直接由微处理器进行计数采用，微处理器根据这些采样结果和数字设定内容进行计算并显示和输出。

ATLS-7 智能流量积算仪使用说明书承德市安泰仪表厂目录一、概述 1二、仪表的主要技术指标及性能 1三、仪表工作原理 2四、仪表型号说明 5五、仪表面板示意图及说明 6六、仪表操作使用说明7七、仪表的软件组态9八、接线端子说明15在您使用本仪表之前请详细阅读本说明一、概述ATLＳ— 7 流量积算仪可以接收来自差压变送器、差压流量变送器、涡轮变送器、涡街变送器等信号，构成流量检测系统。

根据系统构成，本仪表可以对流量进行压力和温度补偿，对流量进行精确计量。

广泛用于化工、石油、电厂等行业的一般气体、饱和蒸汽、过热蒸汽和各种液体等多种介质场合。

配相应的变送器也可对颗粒物料系统进行计量。

本仪表为全智能流量积算仪，仪表量程用户可以根据需要而设定，仪表输入信号用户可以组态、修改且操作方便，是一种通用性强、适用性广的智能化流量积算仪。

表内配置能可靠的存储在新型存储器内,使仪表设定参数和测量数据在掉电情况下能可靠保护起来，ATLS — 7 流量积算仪还具有对变送器提供直流电源的能力。

ATLS — 7 流量积算仪具有RS-485通讯的能力,采用可挂接128个节点的通讯芯片,接上防雷地线后具有防雷保护功能。

我们有多年生产智能化数字仪表的经验，在仪表的可靠性、稳定性以及数字仪表的抗干扰方面都有自己的特长，基本能适应各种工业场合。

能为用户提供成套设计、安装及调试等服务。

二、仪表的主要技术指标及性能⒈工作环境：温度０~５０℃，相对湿度８５％⒉基本误差：⑴瞬时值误差小于±0.5％±1个字⑵积算值误差小于±0.05％⑶流量瞬时值输出误差小于±0.5％⒊输入信号：⑴模拟流量信号：①4~20mA ②1~5V ③0~10mA( 用户可组态)脉冲流量信号：频率最大为3000Ｈz脉冲宽度大于150μs幅值大于2.5V 小于24V、方波或正弦波提供给流量变送器的电源为DC24V 或DC12V，⑵补偿压力：①4~20mA ②1~5V ③0~10mA( 用户可组态)⑶补偿温度：①4~20mA ②1~5V ③0~10mA ④P t100⑤K ⑥E( 用户可组态)⒋显示方式:⑴瞬时测量值为4 位⑵流量的累积值：①横式仪表为8 位②竖式仪表为7 位⒌流量小信号切除：切除的数值用户可设⒍输入阻抗：①电压信号：> 1MΩ②电流信号：4~20mA、0~10mA为100Ω⒎积算容量：9999999.9 (用户的计量单位)或99999999 (用户的计量单位)⒏流量瞬时值输出：（用户可组态）(1) 0～10mA，负载电阻＜1500Ω(2) 4～20mA, 负载电阻＜750Ω(3) 输出电流精度±0.5%(4) 输出与输入完全隔离⒐上、下限报警：(1) 接点容量为AC220V、2A，具有电火花消除(2) 上、下限设定为全量程任意点⒑供电电源：AC220V±15％、50Ｈz⒒整机重量：1kg⒓整机功耗：15VA⒔外形尺寸：160mm×80mm×250mm（横式）80mm×160mm×250mm（竖式）⒕开孔尺寸：152+1 mm×76+1 mm（横式）76+1 mm×152+1 mm（竖式）三、仪表工作原理⒈仪表工作原理：本仪表采用单片计算机为中央处理器，用大容量存储器作程序存储器，采用8155作信号输入、显示和键盘接口。

TMCS-90S-A智能流量积算仪使用说明书天津新科成套仪表有限公司1性能简介:此说明适用于XK-BB型主板装配的TMCS-90S-A型智能流量积算仪。

特点: 现场防爆型设计、免维护、低功耗、高抗干扰、配高精度压力传感器和温度传感器、单回路智能流量积算仪。

配套仪表 :流量计腰轮、涡街、涡轮等脉冲输出型流量仪表。

压力传感器 KELLER PAA-×、S19-×等绝压或表压传感器。

温度传感器铂电阻Pt1000。

测量介质: 天然气、煤制气、压缩空气等。

功能 : 在线跟踪检测介质温度和压力，对工作状态下的体积流量进行补偿和压缩因子修正。

显示标态累积流量、标态瞬时流量Q O、温度T。

标准状态条件可选：20℃，101.325kPa；15.5℃，101.325kPa；12℃，101.325kPa或0℃，101.325kPa。

补偿方式可选：温度压力全补偿；只有压力补偿；只有温度补偿或温度压力均不补偿。

最多可选择两种补偿方式同时使用。

手持操作器设定仪表参数。

累积量每10分钟存储一次，断电可永久保存。

选装4～20mA标准三线制输出、RS485通讯接口、RS232通讯接口、补偿计算前的脉冲输出（PO1）或补偿计算后的脉冲输出（PO2）。

选装IC卡控制器所需的0.1 m3 、1m3、10 m3输出（PO2）以及电池电压低报警输出（BO）；电池电压特低报警输出（B1）；电池电量不足时，显示电池符号报警，提示及时更换电池。

防爆标志：ExdⅡBT5。

2技术指标:2.1准确度:a）体积流量显示±0.5%。

b）流量模拟输出信号±0.5%。

2.2输入信号：a）脉冲输入 : 0～2K 幅值:+3V～+24V。

b）压力信号输入 :0～6000 kPa。

c）温度信号输入:-30～100℃。

2.3显示方式：a) 单片LCD显示b)上行显示补偿后的累积流量。

X X X X X X.X X X X溢出时 X X X X X X X.X X X溢出时 X X X X X X X X.X X溢出时 X X X X X X X X X.X溢出时 X X X X X X X X X X溢出时 X X X X X X.X X X X如果选择两种补偿运算方式，则两种不同补偿方式的累计流量轮换显示。

TMCS-90I3-B1智能流量积算仪使用说明书天津新科成套仪表有限公司11性能简介:此说明书适用于XKI3型主板装配的TMCS-90I3-B1型智能流量积算仪。

特点: 现场本安防爆设计、免维护、低功耗、高抗干扰、配高精度压力传感器、温度传感器和单路脉冲流量传感器组成的智能流量积算仪。

配套仪表 :流量计腰轮、涡街、涡轮等脉冲输出型流量仪表。

压力传感器扩散硅绝压或表压传感器。

温度传感器铂电阻Pt1000。

测量介质: 天然气、压缩空气以及其它没有腐蚀的且与油不发生反应的气体等。

功能 : 在线跟踪检测介质温度和压力，对工作状态下的体积流量进行补偿和天然气压缩因子修正。

显示标态累积量、标态瞬时流量、介质温度、介质压力。

标准状态条件可选：20℃，101.325kPa；15.5℃，101.325kPa；12℃，101.325kPa或0℃，101.325kPa。

补偿方式可选：温度压力全补偿；只有压力补偿；只有温度补偿或温度压力均不补偿。

2最多可选择两种补偿方式同时使用。

使用手持操作器设定仪表各项参数。

累积量每10分钟存储一次，断电可长期保存。

有数据库存储功能，可存储最近500次的累积量、瞬时流量、压力、温度等参数，存储的时间及间隔可以设置，用计算机从RS485通讯接口就可以接收数据。

具有RS485通讯接口、补偿计算前的脉冲输出接口（PO1）或补偿计算后的脉冲输出接口（PO2）,工况脉冲线性输出接口（PO3）。

选装4～20mA标准三线制输出接口。

输出IC卡控制器所需的0.1 m3 、1m3、10 m3输出（ICK）以及电池电压低报警输出（BAT1）、电池电压特低报警输出（BAT2）。

具有电池电量电量显示功能。

当电池符号内显示满格时，表示电量充足；当显示只剩一格或没格时，表示电池电量不足，应及时更换电池。

防爆标志：ExiaⅡCT4。

防爆合格证号：CE062014外壳防护等级：IP663关联设备：隔离式安全栅GS0600A-EX、GS060B-EX、CS060C-EX。

SYLmag-J智能液晶中文流量积算仪是配套过程控制型电磁流量计的流量积算设备。

广泛的应用于生物、石油、化工、冶金、电力、医药、食品、能源管理、航空航天、机械制造等行业的流量积算控制。

采用单片微处理器控制,使仪表的系统稳定性、可靠性及安全性等都大为提高。

具有极宽的显示范围，可显示整七位瞬时流量测量值（0～9999999），可显示整十位流量累积测量值（0～4294967295），可精确到小数点后三位（0.001）进行累积。

SYLmag-J智能液晶中文流量积算仪工作原理是通过对过程控制型电磁流量计的脉冲输出进行采样，配置相应的参数，计算出过程控制型电磁流量计的流量和累积值。

主要满足客户对过程控制型电磁流量计的流量累积值的需求。

适用于对过程控制型电磁流量计的流量和累积量进行监控和存储。

SYLmag-J智能液晶中文流量积算仪基本功能：·可同时对8台过程控制型电磁流量计进行监控。

·对在线的过程控制型电磁流量计的累积总量进行实时存储。

·通过U盘对日累计总量在上位机软件上进行分析。

·通过按键操作可完成仪表日累计总量的查看。

·高亮度液晶显示。

·可显示8个通道的瞬时流量测量值、累积值。

·显示瞬时流量值为整七位（0～9999999）。

·显示累积流量值为整十位（0～4294967295）。

·当前日期、当前时间显示。

·流量总累积值断电保持。

主要特点：·220VAC市电电压直接供电，使用方便。

·显示直观，操作简单，方便用户查看和操作。

1 仪表安装仪表外形尺寸如图-3所示。

图-3 l_mag积算仪外形尺寸安装方法：将仪表插入仪表屏开口中，仪表屏的开口尺寸见图-3。

输入信号接线注：P＋为脉冲正极、P－为脉冲负极。

X为通道编号。

SYLmag-J智能液晶中文流量积算仪仪技术指标脉冲量输入波形: 矩形范围: 0-5KHz幅值: 大于20V显示方式 0～9999999 流量测量值显示0～4294967295 累积值显示当前时间显示使用环境环境温度： 0～50℃相对湿度：≤85RH电源电压： AC 220V +10%～AC 220V -15%，50Hz±2Hz避免强腐蚀气体功耗≤ 5 W ( AC220 V 供电 )结构标准卡入式重量 500gSYLmag-J智能液晶中文流量积算仪仪表显示及操作运行画面运行画面如图-5所示图-5 运行画面在运行画面下，显示当前通道瞬时值、累积值与当前时间。

智能流量积算控制仪使用说明一、仪表的使用与调整1、通电后仪表进入自检状态，这时按任何一个键仪表都不产生动作，10秒后进入测量状态。

进入测量状态后，如果输入信号的连线安装不正确或断线则仪表的显示部分会以每秒一次的频率闪动，在以后的使用过程中如果信号源出现故障或连线接触不良也会出现这样的现象。

2、按键的功能∧（加）——按一次加键，光标所对应的数码管的数字值增1，当光标所对应的数码管的数字值为0，若该操作数不是操作码时，自动产生向高位的进位；若操作数已经为最大，则本次按键无效。

当操作数不是控制码且光标在最低位时，按加键1秒以上后，操作数会以指数方式作连续增加直至加键释放或达到最大值。

∨（键）——每按一次减键，光标所对应的数码管的数字值减1，当光标所对应的数码管的数字值为9，若该操作数不是操作码时，自动产生向高位的错位；若操作数已经为最小，则本次按键无效。

当操作数不是控制码且光标在最低位时，按加键1秒以上后，操作数会以指数方式作连续减小直至加键释放或达到最小值。

＞（位移）键——每进入一个新的菜单，光标总是停留在最低位。

每按一次位移键，光标向右位移1位。

若光标移在最低位，则根据仪表当前菜单的类型位移到相应的最高位。

在声光报警状态时按一次位移键可消除声报警开关量的输出（仪表内部进入计时状态。

P3h设定的消音时间到后再次输出声报警开量）。

set（设置）键——启动仪表进入参数设置状态。

若当前提示符下操作数允许改变则在修改该数字植后，按一次设置键起确认、菜单往下移一层并且调出相应的提示符和相应参数。

MAN（菜单）键——控制仪表进入上一个参数设置。

所在位置的参数不确认。

与SET（设置）键同时按下则退出设置菜单。

3、为简化仪表的操作程序，根据不同使用对象的要求提供给用户的设置菜单有二类（1）现场操作工用于查看或设置运行参数的菜单。

（2）仪表专业技术人员定义、选择以表内各项功能的运行、控制方式、运行参数以及定义现场操作工对不同运行参数的隐含。

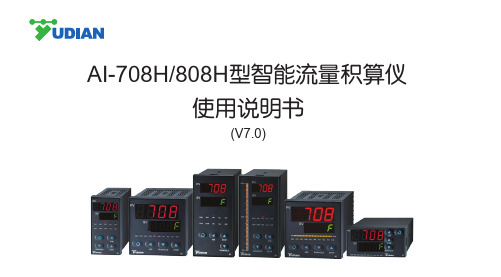

AI-708H/808H型智能流量积算仪使用说明书(V7.0)目 录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 DIN导轨安装型仪表 (7)1.4 技术规格 (8)1.5 仪表接线 (11)2 显示及操作 (13)2.1 面板说明 (13)2.2显示及操作 (14)2.3 批量控制 (16)3 参数及功能 (17)4 配置举例 (30)5 仪表的运算原理 (34)5.1 仪表的补偿运算步骤 (34)5.2 有关的补偿公式 (35)1 概述1.1 主要特点AI-708H/808H型流量积算仪可对物质的质量、体积、长度进行累积计算，并可进行批量控制。

它采用技术成熟且已大量生产AI系列仪表通用硬件，配合优秀的流量积算仪软件，使仪表具备功能丰富，编程简便、抗干扰性好、可靠性高、快速交货、低成本及低价格等优点。

仪表主要特点如下：●模块化输入并可编程，流量输入信号可为1-5V、0-5V、4-20mA及频率等，也可定制特殊输入规格，温度信号可编程输入为Pt100热电阻、K、E、J型热电偶、电压或电流信号，压力信号可为各种电压或电流信号。

●可安装AI系列仪表各种通用模块及丰富的可编程功能，可实现瞬时流量、温度及压力的上、下限报警功能，并具备变送输出、通讯、24V/12V电压输出等多种功能。

●可选数码管或中文LCD显示方式。

另可选安装于DIN导轨上的E5外型仪表，无显示，适合用RS485联机工作。

●具有8位累积器及4位瞬时测量值显示，可选择开方/不开方处理及设置任意范围的小信号切除功能。

●AI-808H具备完整的温压补偿功能，无需更换不同的仪表或型号，通过编程即可实现一般气体、饱和蒸汽、过热蒸汽及液体的温压补偿运算。

采用查表方式对蒸汽进行补偿运算，具有较高的精度。

并可依照用户要求扩充补偿公式实现特殊功能，如对热量或其他物理量的累积，含水分天然气累积等。

●作为批量控制器使用时，具有独立的4位控制累积器及12位总累积器，及专门的显示模式，功能强大，操作方便。
