质量流量计安装使用说明书目录1.概述——————————————————————32.测量原理————————————————————33.产品的结构组成—————————————————43.1产品的分类—————————————————43.2产品组成部分—————————————————44.安装、调试及操作————————————————44.1仪表的安装——————————————————44.2安装环境要求——————————————————64.3外形及安装尺寸————————————————74.4变送器（二次表）操作说明————————————74.4.1本安型流量计变送器（二次表）————————74.4.1.1本安型流量计变送器后面板说明———————84.4.1.2本安型流量计变送器前面板说明———————84.4.2复合型流量计变送器（二次表）————————94.4.2.1复合型流量计变送器（二次表）接线说明————94.4.2.2复合型流量计变送器前面板说明———————94.4.3操作说明—————————————————104.4.3.1正常操作菜单——————————————104.4.3.2置零点————————————————114.4.3.3提示菜单———————————————114.4.3.4设置菜单———————————————114.5 电流、频率输出，批量控制及通讯——————————124.5.1 电流、频率输出——————————————124.5.2 批量控制—————————————————134.5.3自动清零（dp-0）和数字滤波—————————134.5.4通讯———————————————————144.5.5 电源——————————————————145.计量校准———————————————————146.故障排除———————————————————157.保养与维修——————————————————158.产品技术参数——————————————————168.1技术指标——————————————————168.2基本参数——————————————————16附件1. 显示操作速查表———————————————171.概述本公司自主研发的CMF型质量流量计是一种先进的高精度质量流量测量仪表。
质量流量计操作手册仪表位号：109-FT-00002（质量流量计--EMERSON）仪表型号：1700R12ADFMZZZ回路描述：氢气自CSPC来故障描述：DCS只显示瞬时量，不显示累计量;累积量需要清零;累计量单位需要由KG改为T；流量计零点标定；过程压力偏离标定压力，需进行压力补偿；流量计送检或更换核心处理器注意事项及操作步骤；具体步骤如下：1.DCS只显示瞬时量，不显示累计量故障处理过程DCS设置的1是瞬时量，4是累计量，质量流量计需要和DCS设置一致，修改步骤如下：HART Application→Detailed Setup(详细设置)→Config Outputs(组态输出)→HART Output(HART 输出)→Variables assignment(变量设置)→只要1（质量瞬时流量）与4（质量累计流量）能对上，DCS显示正常；注意：1和3是一致的，1变3则变；1不变，3不可修改2.累积量清零处理过程：HART Application→Process Variables(被测变量)→Totalizer Cntrl(累计控制)→Reset Mass Total(复位质量累计器)→SEND3.累计量单位需要由KG改为T故障处理过程注意：累计量单位不能直接修改，需要修改瞬时量的单位（由KG/H 修改成T/H）,累计量单位会自动由KG调整成THART Application→Basic Setup(基本设置)→PV unit(PV单位)→选中T/H→SEND4.流量计零点标定过程最好表头标零步骤如下：手操器标零步骤：HART Application→Diag/Services(诊断/维护)→Calibration(标定)→Auto zero(自动标零)注意:通介质标零，停介质不能标零，因为停介质时不能保证满管（先开上游阀，稍开下游阀，过介质，关下游阀，再关上游阀，保证介质满管）。
5.过程压力偏离标定压力，压力补偿操作步骤：确定管道压力为2.5MPa左右，取平均压力值2.5MPa；接上375手操器，进入菜单（下图）启动压力补偿，输入流量系数、密度系数、标定压力，选择静态方式、输入静态压力，禁止压力轮询，即可。

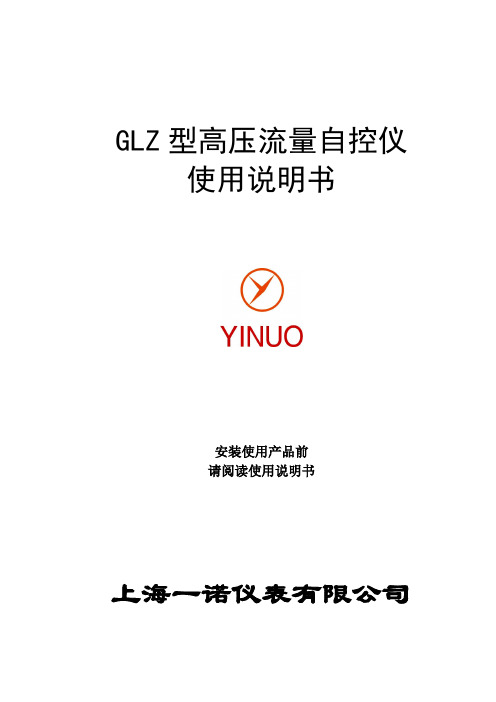

GLZ型高压流量自控仪使用说明书安装使用产品前请阅读使用说明书上海一诺仪表有限公司目录第1章GLZ型高压自控仪简介 (1)1.1 GLZ型高压自控仪 (1)1.2 工作原理.............................................................................................................. 错误！未定义书签。
第2章技术指标 .. (2)2.1 性能规格 (2)2.2 流量范围.............................................................................................................. 错误！未定义书签。
2.3 扩展功能 (4)第3章选型 (5)第4章安装 (6)4.1 直式安装尺寸 (7)4.2 角式安装尺寸 (8)4.3 分体式自控仪安装尺寸 (9)4.4执行器安装尺寸 (10)4.5自控仪安装示意图............................................................................................. 错误！未定义书签。
4.6安装说明............................................................................................................... 错误！未定义书签。
第5章操作 ...................................................................................................... 错误！未定义书签。
质量流量计技术规格书doc质量流量计技术规格书本技术规格书是针对吐哈油田销售事业部轻烃外运阀组间计量所使用的质量流量计设计、制造、安装、调试、包装、运输、培训等的最低技术要求。
卖方应根据本技术规格书向用户供货，并在此技术规格书上提出更好的建议。
ROSEMOUNT公司的F型质量流量计一、1、数量:2台2、型号:传感器F200S382CCAZMZZZZ 变送器1700I11ABZMZZZ、规格 3使用介质:液化气、轻油公称通径:DN50公称压力:4.0 MPa供电电压:DC 24V电气连接:1/2″NPT信号形式:4~20mA电流输出、HART信号输出、脉冲输出、RS485输出测量信号:流量(质量流量、体积流量，累计流量、瞬时流量)、密度、温度测量系统安装形式:变送器和传感器一体化显示:双行显示过程变量和累加器复位，光敏键操作、专用快速设定防爆等级:EExd[ib]?B+H2 T5防护等级:IP65精度:?0.2%测量管材质:不锈钢过程连接形式:法兰连接(附配套法兰，螺栓，螺母，垫圈)满足现场安装要求，并附带原厂法兰、螺栓、螺母及钢垫。
4.使用条件温度范围:-35?~60?测量范围:0,60t/h5.质量流量计主要技术要求5(1质量流量计必须满足计量要求，性能稳定安全可靠，10年保持重复性在?0.05%以内。
5(2质量流量计要耐液化气、轻油及水腐蚀。
(3现场安装前，必须在全量程范围内标校。
55(4具有就地触摸屏数字显示内部流量等相关参数的功能和电流、HART、RS485、脉冲信号远传功能。
5(5变送器电缆接口按标准配置隔爆型接口。
二、E+H公司的质量流量计1、数量:1台2、型号:Promass80M40ASBAAAB1BBAA3、规格使用介质:液化气公称通径:DN40公称压力:4.0 MPa供电电压:DC 24V电气连接:1/2″NPT信号形式:4~20mA电流输出、HART信号输出、脉冲输出、RS485输出测量信号:同时测量流量(质量流量、体积流量，累计流量、瞬时流量)、密度、温度测量系统安装形式:变送器和传感器一体化显示:双行显示过程变量和累加器复位，光敏键操作、专用快速设定防爆等级:EExd[ib]?BT4防护等级:IP65精度:?0.2%测量管材质:不锈钢过程连接形式:法兰连接(附配套法兰，螺栓，螺母，垫圈)满足现场安装要求，并附带原厂法兰、螺栓、螺母及钢垫。
气体质量流量计说明书
气体质量流量计说明书
一、产品简介
气体质量流量计是一种能够直接测量气体质量流量的仪器，其采用微差压传感器或振动传感器作为测量传感器，通过测量气体流动时产生的微小压差或振动信号来确定气体流量。
气体质量流量计具有测量准确、响应快、稳定性好、结构简单等特点。
二、产品参数
1. 测量范围：0-5000Nm3/h；
2. 精度等级：0.5级、1.0级、1.5级可选；
3. 工作压力：≤10MPa；
4. 工作温度：-15℃~+60℃；
5. 信号输出：4~20mA、RS485、HART可选；
6. 电源电压：DC24V；
7. 防护等级：IP65。
三、使用说明
1. 安装前请确认气体质量流量计与被测气体管路的连接口尺寸一致，并进行紧固；
2. 开机前请确认电源电压稳定，连线正确；
3. 根据被测气体的种类、压力、温度等参数，选择合适的量程和精度等级；
4. 检查气体质量流量计的电源、信号输出、显示屏等部分是否正常；
5. 启动气体质量流量计后，请等待一定时间进行稳定，再进行测量或调整。
四、注意事项
1. 请勿在高温、高压或腐蚀性气体环境下使用；
2. 请勿将气体质量流量计移动或震动；
3. 请勿拆卸气体质量流量计，需要进行维修请联系专业人员；
4. 长时间不使用时请将气体质量流量计存放在干燥、通风的地方；
5. 在使用气体质量流量计时，请注意保持安全距离，避免发生意外伤害。
以上为气体质量流量计的使用说明书，如有其他疑问请联系厂家客服。
