旋流油水分离器的运行原理

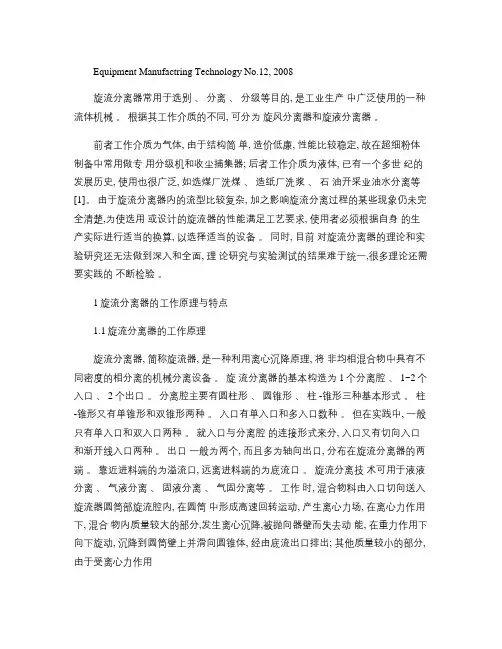

Equipment Manufactring Technology No.12, 2008旋流分离器常用于选别、分离、分级等目的, 是工业生产中广泛使用的一种流体机械。

根据其工作介质的不同, 可分为旋风分离器和旋液分离器。

前者工作介质为气体, 由于结构简单, 造价低廉, 性能比较稳定, 故在超细粉体制备中常用做专用分级机和收尘捕集器; 后者工作介质为液体, 已有一个多世纪的发展历史, 使用也很广泛, 如选煤厂洗煤、造纸厂洗浆、石油开采业油水分离等[1]。

由于旋流分离器内的流型比较复杂, 加之影响旋流分离过程的某些现象仍未完全清楚,为使选用或设计的旋流器的性能满足工艺要求, 使用者必须根据自身的生产实际进行适当的换算, 以选择适当的设备。

同时, 目前对旋流分离器的理论和实验研究还无法做到深入和全面, 理论研究与实验测试的结果难于统一,很多理论还需要实践的不断检验。

1旋流分离器的工作原理与特点1.1旋流分离器的工作原理旋流分离器, 简称旋流器, 是一种利用离心沉降原理, 将非均相混合物中具有不同密度的相分离的机械分离设备。

旋流分离器的基本构造为 1个分离腔、 1~2个入口、 2个出口。

分离腔主要有圆柱形、圆锥形、柱 -锥形三种基本形式。

柱-锥形又有单锥形和双锥形两种。

入口有单入口和多入口数种。

但在实践中, 一般只有单入口和双入口两种。

就入口与分离腔的连接形式来分, 入口又有切向入口和渐开线入口两种。

出口一般为两个, 而且多为轴向出口, 分布在旋流分离器的两端。

靠近进料端的为溢流口, 远离进料端的为底流口。

旋流分离技术可用于液液分离、气液分离、固液分离、气固分离等。

工作时, 混合物料由入口切向送入旋流器圆筒部旋流腔内, 在圆筒中形成高速回转运动, 产生离心力场, 在离心力作用下, 混合物内质量较大的部分,发生离心沉降,被抛向器壁而失去动能, 在重力作用下向下旋动, 沉降到圆筒壁上并滑向圆锥体, 经由底流出口排出; 其他质量较小的部分, 由于受离心力作用较小, 故位于旋流分离器中心区域, 随气流或液流作高速螺旋旋转运动, 形成上升的低压螺旋流, 至上溢流出口溢出 [1~2]。

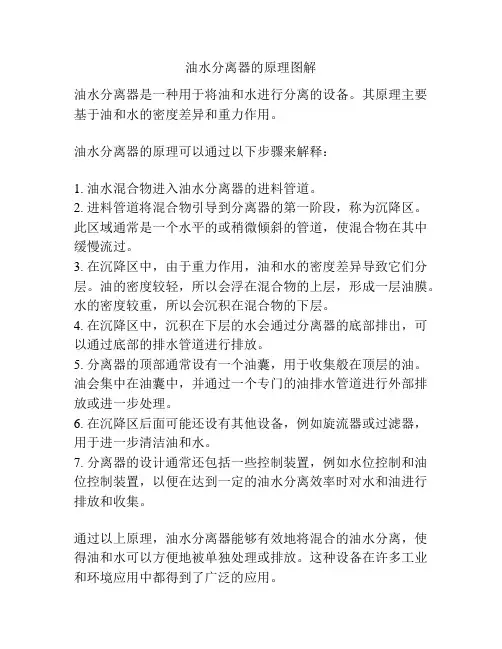

油水分离器的原理图解
油水分离器是一种用于将油和水进行分离的设备。

其原理主要基于油和水的密度差异和重力作用。

油水分离器的原理可以通过以下步骤来解释：
1. 油水混合物进入油水分离器的进料管道。

2. 进料管道将混合物引导到分离器的第一阶段，称为沉降区。

此区域通常是一个水平的或稍微倾斜的管道，使混合物在其中缓慢流过。

3. 在沉降区中，由于重力作用，油和水的密度差异导致它们分层。

油的密度较轻，所以会浮在混合物的上层，形成一层油膜。

水的密度较重，所以会沉积在混合物的下层。

4. 在沉降区中，沉积在下层的水会通过分离器的底部排出，可以通过底部的排水管道进行排放。

5. 分离器的顶部通常设有一个油囊，用于收集般在顶层的油。

油会集中在油囊中，并通过一个专门的油排水管道进行外部排放或进一步处理。

6. 在沉降区后面可能还设有其他设备，例如旋流器或过滤器，用于进一步清洁油和水。

7. 分离器的设计通常还包括一些控制装置，例如水位控制和油位控制装置，以便在达到一定的油水分离效率时对水和油进行排放和收集。

通过以上原理，油水分离器能够有效地将混合的油水分离，使得油和水可以方便地被单独处理或排放。

这种设备在许多工业和环境应用中都得到了广泛的应用。

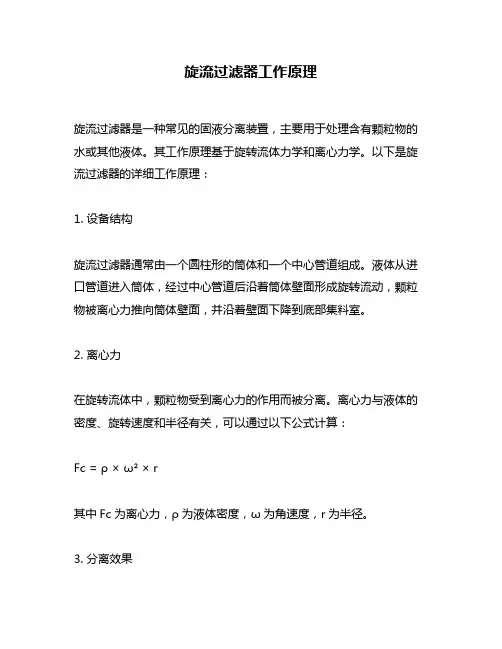

旋流过滤器工作原理
旋流过滤器是一种常见的固液分离装置，主要用于处理含有颗粒物的水或其他液体。

其工作原理基于旋转流体力学和离心力学。

以下是旋流过滤器的详细工作原理：
1. 设备结构
旋流过滤器通常由一个圆柱形的筒体和一个中心管道组成。

液体从进口管道进入筒体，经过中心管道后沿着筒体壁面形成旋转流动，颗粒物被离心力推向筒体壁面，并沿着壁面下降到底部集料室。

2. 离心力
在旋转流体中，颗粒物受到离心力的作用而被分离。

离心力与液体的密度、旋转速度和半径有关，可以通过以下公式计算：
Fc = ρ × ω² × r
其中Fc为离心力，ρ为液体密度，ω为角速度，r为半径。

3. 分离效果
由于不同大小、不同密度的颗粒物受到不同大小的离心力作用，所以能够实现对颗粒物进行有效分离。

较大、较重的颗粒物被推向筒壁，并下降到集料室；较小、较轻的颗粒物则被推向中心管道，并随液体一起流出。

4. 应用范围
旋流过滤器广泛应用于水处理、污水处理、油田采油、化工等领域。

可以有效地去除悬浮颗粒物，减少水体浑浊度，提高水质。

同时还可以减少设备维护和清洗成本，提高设备的使用寿命。

总之，旋流过滤器利用离心力对液体中的颗粒物进行分离，具有分离效率高、维护成本低等优点，是一种常见的固液分离装置。

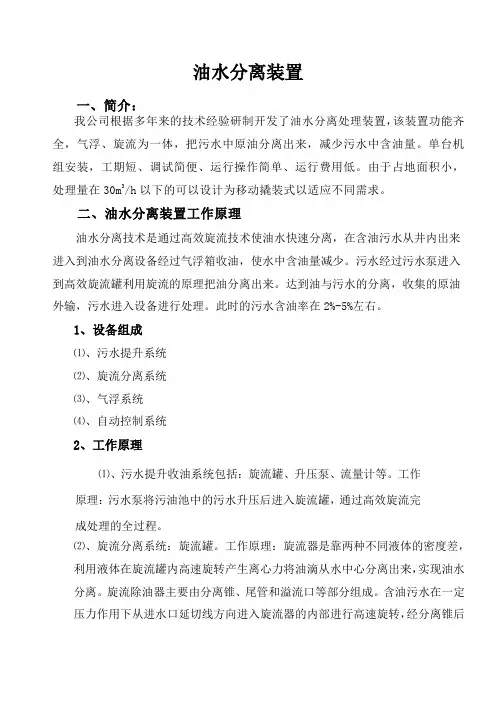

油水分离装置一、简介：我公司根据多年来的技术经验研制开发了油水分离处理装置，该装置功能齐全，气浮、旋流为一体，把污水中原油分离出来，减少污水中含油量。

单台机组安装，工期短、调试简便、运行操作简单、运行费用低。

由于占地面积小，处理量在30m3/h以下的可以设计为移动撬装式以适应不同需求。

二、油水分离装置工作原理油水分离技术是通过高效旋流技术使油水快速分离，在含油污水从井内出来进入到油水分离设备经过气浮箱收油，使水中含油量减少。

污水经过污水泵进入到高效旋流罐利用旋流的原理把油分离出来。

达到油与污水的分离，收集的原油外输，污水进入设备进行处理。

此时的污水含油率在2%-5%左右。

1、设备组成⑴、污水提升系统⑵、旋流分离系统⑶、气浮系统⑷、自动控制系统2、工作原理⑴、污水提升收油系统包括：旋流罐、升压泵、流量计等。

工作原理：污水泵将污油池中的污水升压后进入旋流罐，通过高效旋流完成处理的全过程。

⑵、旋流分离系统：旋流罐。

工作原理：旋流器是靠两种不同液体的密度差，利用液体在旋流罐内高速旋转产生离心力将油滴从水中心分离出来，实现油水分离。

旋流除油器主要由分离锥、尾管和溢流口等部分组成。

含油污水在一定压力作用下从进水口延切线方向进入旋流器的内部进行高速旋转，经分离锥后因流道的截面的改变，使液流增速并形成螺旋流态，当液体进入尾锥后因流道截面的进一步缩小，旋流速度继续增加，在分离器内部形成一个稳定的离心力场，小油滴在锥管的中心区聚结成油芯，从溢流口排出，从而实现油水分离。

⑶、气浮系统：包括气浮箱、气浮泵。

工作原理：通过气浮泵向水中通入空气，产生微小的汽泡，使水中的细小悬浮物黏附在气泡上，随气泡一起上浮到水面，形成浮渣达到去除水中悬浮物的目的。

⑷、自动控制系统：全自动操作方式。

三、选用范围：1、采油厂污水池，解决污水中含油的问题。

2、压裂液、水井，把液体中的油分离出来进行下一步处理。

四、装置型号规格及主要技术参数1、基本参数进水压力：≤0.2MPa电压：380V使用温度：20～80摄氏度使用湿度；35％～85％处理量：15m3/h原水水质：悬浮物：0---10000mg/l含油：0---10000mg/l处理后水质：悬浮物：≤20mg/l ≤50mg/l ≤100mg/l含油：≤20mg/l ≤50mg/l ≤100mg/l（可以根据用户要求设计）基本形式：移动撬装式撬装外形尺寸: m× m× m设备重量：吨运行重量：吨2、用电功率油水分离装置用电功率3、运行功率： 15.4Kw五、工艺流程见附图六、油水分离装置的特点一是处理速度快可以直接进入设备内快速的处理收油，使油快速的从水中的脱离瞬间发生的，几乎不耗时间，因此，整个收油的处理时间就大大缩短。

关于旋流油水分离器的原理及维护说明旋流油水分离器是一种能够快速、有效地分离水和油的设备，广泛应用于工业生产中。

本文将介绍旋流油水分离器的工作原理以及如何进行维护。

原理旋流油水分离器的原理是基于旋流现象，它能将混合液体中的油和水通过强制旋转分离。

其主要组成部分包括分离筒、旋流器和加速器。

当混合液体进入分离筒时，由于旋流器和加速器的作用，液体产生快速旋转，形成一个类似漩涡的旋涡。

由于油和水的密度不同，油会受到离心力的作用，沿着分离筒的壁面上升到液面，而水则沿着中心轴线下沉到分离筒的底部，最终分离出水和油两种物质。

维护说明为了确保旋流油水分离器的正常运行，维护是必不可少的。

以下是关于维护的几点说明：定期清洗分离筒需要定期清洗，一般建议每隔一定时间（如一个月），将分离筒取出并进行清洗。

清洗时应注意分离筒内的结构和零件，确保它们没有任何损坏或堵塞。

确保旋流器和加速器的正常运转旋流器和加速器的正常运转是保证分离效果的关键。

如果旋流器和加速器出现故障，需要及时进行更换或修理。

检查电气系统旋流油水分离器的电气系统需要定期进行检查，确保其正常运转。

如果发现故障或漏电，需要及时进行修理或更换。

保持周围环境干燥旋流油水分离器的周围环境应该保持干燥。

如果周围环境过于潮湿，会导致分离器内部出现积水等问题，影响分离效果。

定期更换过滤器旋流油水分离器的过滤器需要定期更换，建议每三个月更换一次。

更换过滤器时，应该注意正确的操作步骤，确保更换的过滤器质量与原装过滤器相同。

总结旋流油水分离器是一种快速、有效地分离水和油的设备，通过旋流现象将混合液体中的油和水分离。

为了保证分离器的正常运行，应该进行定期的维护，包括清洗分离筒、检查旋流器和加速器的正常运转、检查电气系统、保持周围环境干燥以及定期更换过滤器等。

旋流池工作原理
旋流池是一种常见的固液分离设备，主要用于将悬浮颗粒从液体中分离出来。

其工作原理可以简单描述如下：
1.液体和悬浮颗粒进入旋流池，通常从进料口进入。

液体随着
进料流量的控制以高速进入旋流池。

2.当液体进入旋流池后，由于旋转流场的作用，液体开始旋转，并形成一个涡旋。

此时，悬浮颗粒被迫沿着液体旋转一起旋转。

3.由于悬浮颗粒的质量较大，其惯性作用会导致其在涡旋中迅
速向外移动，靠近旋流池的壁面。

4.随着颗粒的向外运动，颗粒逐渐沉积在旋流池的底部，形成
固体沉淀物。

而清洁的液体则从旋流池的顶部或池体中间的溢流口流出。

5.池底的固体沉淀物定期清理，以保证旋流池的正常运行。

通过上述工作原理，旋流池能够有效地将悬浮颗粒从液体中分离出来，达到固液分离的目的。

它广泛应用于水处理、矿业、石油、化工等领域。

旋流油水分离器工作原理旋流油水分离器的结构一般由圆筒形的分离器和进口管、油口和水口组成。

混合液通过进口管进入分离器，并在分离器内呈螺旋状流动。

在分离器内部，混合液会发生两种运动，即轴向流动和旋转运动。

轴向流动是指混合液由进口管沿着轴向进入分离器，并沿分离器的轴向流动。

旋转运动是指混合液在分离器内沿着圆筒壁产生一个旋转的涡流。

在旋流油水分离器中，油与水的密度不同，会产生不同的离心力。

由于油的密度较小，离心力较小，因此油会在分离器中心处沿着轴向流动，通过油口排出。

而水的密度较大，离心力较大，会沿着圆筒壁向外流动，通过水口排出。

通过这种方式，混合液中的油和水可以得到有效分离。

1.离心力作用：在旋流油水分离器中，混合液通过进口管进入分离器，并在分离器内发生旋转运动。

由于油和水的密度不同，会产生不同的离心力。

油的离心力较小，在旋转过程中会向中心部分运动。

水的离心力较大，在旋转过程中会向外部运动。

这种离心力的作用下，油和水可以分离出来。

2.涡流效应：当混合液旋转运动时，由于离心力的作用，会产生一个涡流，即旋转的涡流。

这个涡流可以加强分离效果。

在涡流中，油和水可以通过不同的运动路径分离开来。

油在涡流中由内部向外部运动，最终从油口排出。

水在涡流中由外部向内部运动，最终从水口排出。

3.分离效果：利用离心力和涡流效应，旋流油水分离器可以实现有效的油水分离。

由于油和水的密度差异，它们会在分离器中分别沿着不同的路径流动，从而实现分离。

同时，分离器的结构设计可以使涡流更加稳定，从而提高分离效果。

综上所述，旋流油水分离器是利用离心力和涡流效应对混合液进行油水分离的设备。

通过离心力的作用和涡流的产生，油和水可以在分离器中分别沿着不同的路径流动，从而实现有效的分离。

旋流油水分离器具有结构简单、操作方便、分离效果好等优点，广泛应用于石油、化工、环保等领域。

油水分离器工作原理
油水分离器工作原理是通过物质的密度差异来实现的。

在油水混合液进入分离器后，由于油和水的密度不同，油会浮在水的上方形成上层，水则沉淀在下层。

分离器内部设有一系列的板块或隔板，可以形成多个通道。

当混合液通过这些通道时，油水会因为密度的差别而分开。

在油水分离过程中，还可以通过引入一定的流速和风力来增强分离效果。

流速的增加可以增大分离器内部的离心力，使油水更好地分离。

而风力则可以帮助将分离后的油和水进一步分离，因为风力可以通过吹拂作用将油的颗粒聚集起来，使其更容易上浮。

此外，分离器还可以根据特定的要求设计成不同的形式，例如圆筒形、圆锥形等，以适应不同工况和处理需求。

通过调整分离器的结构和操作参数，可以达到更高效的油水分离效果。

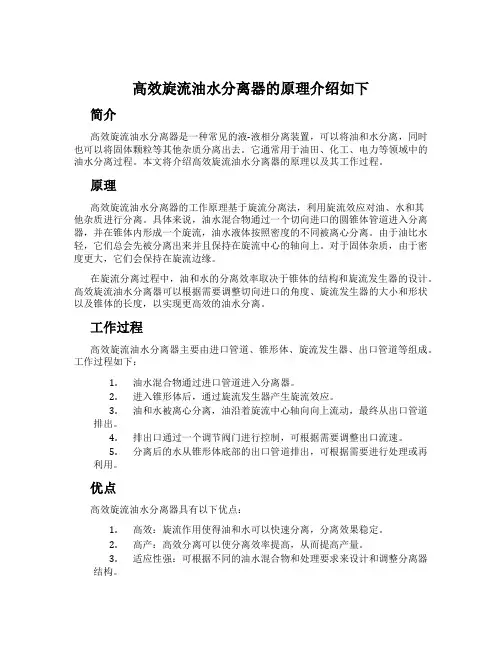

高效旋流油水分离器的原理介绍如下简介高效旋流油水分离器是一种常见的液-液相分离装置，可以将油和水分离，同时也可以将固体颗粒等其他杂质分离出去。

它通常用于油田、化工、电力等领域中的油水分离过程。

本文将介绍高效旋流油水分离器的原理以及其工作过程。

原理高效旋流油水分离器的工作原理基于旋流分离法，利用旋流效应对油、水和其他杂质进行分离。

具体来说，油水混合物通过一个切向进口的圆锥体管道进入分离器，并在锥体内形成一个旋流，油水液体按照密度的不同被离心分离。

由于油比水轻，它们总会先被分离出来并且保持在旋流中心的轴向上。

对于固体杂质，由于密度更大，它们会保持在旋流边缘。

在旋流分离过程中，油和水的分离效率取决于锥体的结构和旋流发生器的设计。

高效旋流油水分离器可以根据需要调整切向进口的角度、旋流发生器的大小和形状以及锥体的长度，以实现更高效的油水分离。

工作过程高效旋流油水分离器主要由进口管道、锥形体、旋流发生器、出口管道等组成。

工作过程如下：1.油水混合物通过进口管道进入分离器。

2.进入锥形体后，通过旋流发生器产生旋流效应。

3.油和水被离心分离，油沿着旋流中心轴向向上流动，最终从出口管道排出。

4.排出口通过一个调节阀门进行控制，可根据需要调整出口流速。

5.分离后的水从锥形体底部的出口管道排出，可根据需要进行处理或再利用。

优点高效旋流油水分离器具有以下优点：1.高效：旋流作用使得油和水可以快速分离，分离效果稳定。

2.高产：高效分离可以使分离效率提高，从而提高产量。

3.适应性强：可根据不同的油水混合物和处理要求来设计和调整分离器结构。

4.操作简单：分离器组件结构简单，维护方便。

应用高效旋流油水分离器广泛应用于以下领域：1.石油化工：可用于油田生产中的油水分离、炼油加工中的重油分离等。

2.电力：可用于火电厂废水处理中的油水分离。

3.纺织、造纸等行业：可用于废水处理中的液-液分离。

结论本文介绍了高效旋流油水分离器的原理、工作过程、优点及应用领域，旋流分离法的独特优点使得高效旋流油水分离器成为广泛应用的液-液分离装置之一。
