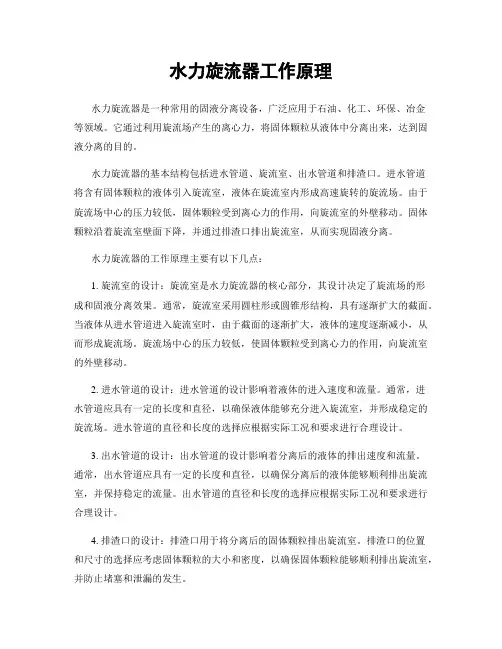

水力旋流器工作原理水力旋流器是一种常用的固液分离设备，广泛应用于石油、化工、环保、冶金等领域。
它通过利用旋流场产生的离心力，将固体颗粒从液体中分离出来，达到固液分离的目的。
水力旋流器的基本结构包括进水管道、旋流室、出水管道和排渣口。
进水管道将含有固体颗粒的液体引入旋流室，液体在旋流室内形成高速旋转的旋流场。
由于旋流场中心的压力较低，固体颗粒受到离心力的作用，向旋流室的外壁移动。
固体颗粒沿着旋流室壁面下降，并通过排渣口排出旋流室，从而实现固液分离。
水力旋流器的工作原理主要有以下几点：1. 旋流室的设计：旋流室是水力旋流器的核心部分，其设计决定了旋流场的形成和固液分离效果。
通常，旋流室采用圆柱形或圆锥形结构，具有逐渐扩大的截面。
当液体从进水管道进入旋流室时，由于截面的逐渐扩大，液体的速度逐渐减小，从而形成旋流场。
旋流场中心的压力较低，使固体颗粒受到离心力的作用，向旋流室的外壁移动。
2. 进水管道的设计：进水管道的设计影响着液体的进入速度和流量。
通常，进水管道应具有一定的长度和直径，以确保液体能够充分进入旋流室，并形成稳定的旋流场。
进水管道的直径和长度的选择应根据实际工况和要求进行合理设计。
3. 出水管道的设计：出水管道的设计影响着分离后的液体的排出速度和流量。
通常，出水管道应具有一定的长度和直径，以确保分离后的液体能够顺利排出旋流室，并保持稳定的流量。
出水管道的直径和长度的选择应根据实际工况和要求进行合理设计。
4. 排渣口的设计：排渣口用于将分离后的固体颗粒排出旋流室。
排渣口的位置和尺寸的选择应考虑固体颗粒的大小和密度，以确保固体颗粒能够顺利排出旋流室，并防止堵塞和泄漏的发生。
总结起来，水力旋流器通过旋流场产生的离心力，将固体颗粒从液体中分离出来。
其工作原理主要包括旋流室的设计、进水管道的设计、出水管道的设计和排渣口的设计。
合理的结构设计和参数选择能够提高水力旋流器的分离效果，满足不同工况下的固液分离需求。
水力旋流分离器内部结构水力旋流分离器是一种常用的固液分离设备，主要用于将悬浮在水中的固体颗粒分离出来。
其内部结构包括进料管道、旋流室、出料管道和废渣排出口。
进料管道是将待处理的水流引入旋流分离器的通道。
通过进料管道，水流进入旋流室。
进料管道通常位于旋流分离器的中心位置，以确保水流能够均匀地进入旋流室。
接下来，旋流室是水力旋流分离器的核心部件。
旋流室内部有一个圆锥形的结构，使水流在旋流室内形成旋涡流动。
当水流进入旋流室后，由于旋转的力量，固体颗粒被甩到旋流室的内壁上，形成一个固体颗粒的集中区域，而水则在旋流室的中心部分继续往下流动。
旋流室的底部是出料管道，用于排出经过分离的清水。
清水从旋流室的底部流出，经过处理后可以再次利用。
出料管道通常位于旋流室的底部，以便将清水顺利排出。
废渣排出口是用于排出旋流分离器中集中的固体颗粒。
固体颗粒在旋流室内积累到一定程度后，通过废渣排出口排出。
废渣排出口通常位于旋流室的顶部，以便固体颗粒能够顺利地排出。
水力旋流分离器的工作原理是利用旋流室内的旋涡流动将固体颗粒与水分离。
当水流进入旋流室后，由于旋转的力量，固体颗粒被甩到旋流室的内壁上，形成一个固体颗粒的集中区域，而水则在旋流室的中心部分继续往下流动。
这种旋涡流动的作用下，固体颗粒逐渐沉积到旋流室的底部，并通过废渣排出口排出。
而相对较清的水则从旋流室的底部经出料管道排出，完成固液分离的过程。
水力旋流分离器具有结构简单、操作方便、处理能力大的优点，广泛应用于水处理、石油化工、环保等领域。
其内部结构设计合理，能够有效地实现固液分离，提高水的质量，减少固体废物的排放。
同时，水力旋流分离器还可以根据处理水流的不同需求进行调整，以达到更好的分离效果。
水力旋流分离器的内部结构包括进料管道、旋流室、出料管道和废渣排出口。
通过合理的设计和运行原理，水力旋流分离器能够有效地将固体颗粒与水分离，提高水的质量，减少固体废物的排放，具有广泛的应用前景。
水力旋流分离器内部结构水力旋流分离器是一种利用液体旋转运动产生离心力，将悬浮物与液体分离的设备。
它主要由进口管道、涡流室、分离室和出口管道组成。
进口管道是将待处理液体引入分离器的管道，通常位于分离器的顶部。
液体通过进口管道进入涡流室。
涡流室是水力旋流分离器的核心部分。
涡流室内部有一个圆筒形腔体，液体在进入涡流室后会产生旋流运动。
涡流运动使得液体中的悬浮物产生离心力，使其向涡流室的外侧移动。
同时，液体的中心部分形成一个中心空穴，空穴内没有悬浮物，相对清洁。
悬浮物沿着涡流室壁面向下方移动，进入分离室。
分离室位于涡流室的下方，是悬浮物与清洁液体分离的地方。
分离室内部有一个圆锥形腔体，悬浮物在离心力的作用下沿着圆锥面向下方堆积，形成沉淀物。
清洁液体则从分离室的顶部向下流动，经过圆锥底部的出口管道排出分离器。
出口管道是从分离器底部将清洁液体排出的管道。
清洁液体经过分离室后，悬浮物已经被分离出去，清洁液体质量较好，可以用于后续的工艺过程。
水力旋流分离器的工作原理是利用液体旋转运动产生的离心力将悬浮物与液体分离。
当液体通过进口管道进入涡流室时，由于涡流室内部的特殊结构，液体会产生旋流运动。
旋流运动使得液体中的悬浮物受到离心力的作用，向涡流室的外侧移动。
同时，液体中心部分形成一个中心空穴，不含悬浮物。
悬浮物沿着涡流室壁面向下方移动，进入分离室。
在分离室中，悬浮物沿着圆锥面堆积，形成沉淀物，而清洁液体则从分离室的顶部向下流动，并通过出口管道排出分离器。
水力旋流分离器具有结构简单、操作方便、效果稳定等优点。
它可以广泛应用于液固分离领域，常用于工业生产中对液体中的悬浮物进行分离和净化。
例如，可以用于污水处理中的固液分离，将污水中的悬浮物分离出去，提高水质。
另外，水力旋流分离器还可以用于油田开采中的油水分离，将含油液体中的油分离出来，提高采油效率。
水力旋流分离器是一种利用液体旋转运动产生离心力进行液固分离的设备。
其内部结构包括进口管道、涡流室、分离室和出口管道。

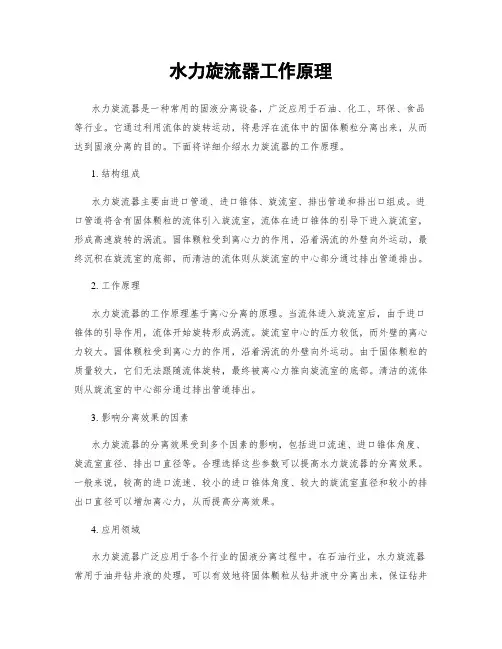

水力旋流器工作原理水力旋流器是一种常用的固液分离设备，广泛应用于石油、化工、环保、食品等行业。
它通过利用流体的旋转运动，将悬浮在流体中的固体颗粒分离出来，从而达到固液分离的目的。
下面将详细介绍水力旋流器的工作原理。
1. 结构组成水力旋流器主要由进口管道、进口锥体、旋流室、排出管道和排出口组成。
进口管道将含有固体颗粒的流体引入旋流室，流体在进口锥体的引导下进入旋流室，形成高速旋转的涡流。
固体颗粒受到离心力的作用，沿着涡流的外壁向外运动，最终沉积在旋流室的底部，而清洁的流体则从旋流室的中心部分通过排出管道排出。
2. 工作原理水力旋流器的工作原理基于离心分离的原理。
当流体进入旋流室后，由于进口锥体的引导作用，流体开始旋转形成涡流。
旋流室中心的压力较低，而外壁的离心力较大。
固体颗粒受到离心力的作用，沿着涡流的外壁向外运动。
由于固体颗粒的质量较大，它们无法跟随流体旋转，最终被离心力推向旋流室的底部。
清洁的流体则从旋流室的中心部分通过排出管道排出。
3. 影响分离效果的因素水力旋流器的分离效果受到多个因素的影响，包括进口流速、进口锥体角度、旋流室直径、排出口直径等。
合理选择这些参数可以提高水力旋流器的分离效果。
一般来说，较高的进口流速、较小的进口锥体角度、较大的旋流室直径和较小的排出口直径可以增加离心力，从而提高分离效果。
4. 应用领域水力旋流器广泛应用于各个行业的固液分离过程中。
在石油行业，水力旋流器常用于油井钻井液的处理，可以有效地将固体颗粒从钻井液中分离出来，保证钻井液的质量。
在化工行业，水力旋流器常用于固液分离、固液混合、液体分级等工艺过程中。
在环保行业，水力旋流器常用于污水处理，可以将污水中的固体颗粒分离出来，净化水质。
在食品行业，水力旋流器常用于澄清果汁、酒类等液体，提高产品的质量。
总结：水力旋流器是一种常用的固液分离设备，通过利用流体的旋转运动，将悬浮在流体中的固体颗粒分离出来。
它的工作原理基于离心分离的原理，通过离心力将固体颗粒沉积在旋流室的底部，而清洁的流体则从旋流室的中心部分排出。

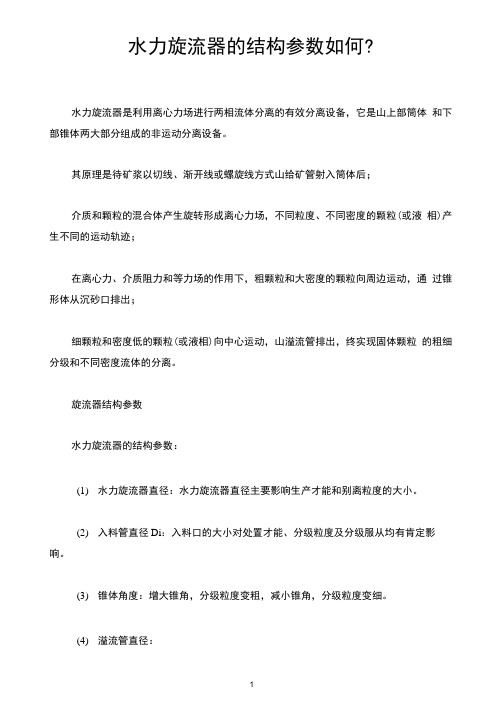

水力旋流器的结构参数如何?水力旋流器是利用离心力场进行两相流体分离的有效分离设备，它是山上部筒体和下部锥体两大部分组成的非运动分离设备。
其原理是待矿浆以切线、渐开线或螺旋线方式山给矿管射入筒体后；介质和颗粒的混合体产生旋转形成离心力场，不同粒度、不同密度的颗粒(或液相)产生不同的运动轨迹；在离心力、介质阻力和等力场的作用下，粗颗粒和大密度的颗粒向周边运动，通过锥形体从沉砂口排出；细颗粒和密度低的颗粒(或液相)向中心运动，山溢流管排出，终实现固体颗粒的粗细分级和不同密度流体的分离。
旋流器结构参数水力旋流器的结构参数：(1)水力旋流器直径：水力旋流器直径主要影响生产才能和别离粒度的大小。
(2)入料管直径Di：入料口的大小对处置才能、分级粒度及分级服从均有肯定影响。
(3)锥体角度：增大锥角，分级粒度变粗，减小锥角，分级粒度变细。
(4)溢流管直径：1增大溢流管直径，溢流量增大，溢流粒度变粗，底流中细粒级减少，底流浓度添加。
(5)溢流管插入深度：溢流管插入深度是溢流管插入到旋流器内部一节长度，指的是溢流管底部到旋流器顶盖的间隔。
减小溢流管插入深度，分级粒度变细；增大溢流管插入深度，分级粒度变粗。
(6)溢流管壁厚：研讨表明：溢流管璧厚添加，能够在某种水平上进步旋流器的别离服从；并低落其内部能量丧失，并且还能进步水力旋流器的生产才能。
(7)进料口断面尺寸：进料口的外形和尺寸对其生产才能、别离服从等产业忖标有紧张的影响。
进料口的作用主要是将作直线活动的液流在柱段进口处变化为圆周活动。
进料口按照截面外形能够分为圆形和矩形两种。
(8)底流口直径(d)：底流口直径增大，分级粒度变细，底流口直径减小，分级粒度变粗。
(9)内表面粗糙度及拆卸精度：水力旋流器的内表面粗糙度及拆卸精度对其生产才能、别离服从等功能参数的影7响较小;但是在生产实践及研讨发明，水力旋流器的内表面内衬鑫海耐磨橡胶，耐磨防腐, 比较润滑，将会增大流动阻力；同时别离服从也有所添加，同时接纳较粗糙内壁的水力旋流器，其流动阻力将会低落，同时底流量增大。

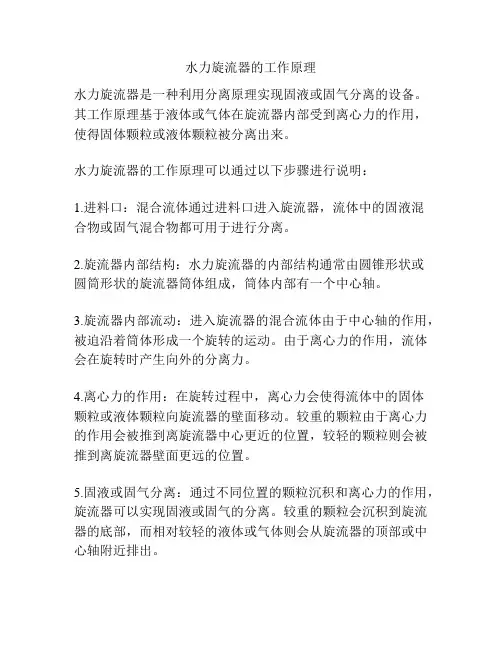

水力旋流器的工作原理
水力旋流器是一种利用分离原理实现固液或固气分离的设备。
其工作原理基于液体或气体在旋流器内部受到离心力的作用，使得固体颗粒或液体颗粒被分离出来。
水力旋流器的工作原理可以通过以下步骤进行说明：
1.进料口：混合流体通过进料口进入旋流器，流体中的固液混
合物或固气混合物都可用于进行分离。
2.旋流器内部结构：水力旋流器的内部结构通常由圆锥形状或
圆筒形状的旋流器筒体组成，筒体内部有一个中心轴。
3.旋流器内部流动：进入旋流器的混合流体由于中心轴的作用，被迫沿着筒体形成一个旋转的运动。
由于离心力的作用，流体会在旋转时产生向外的分离力。
4.离心力的作用：在旋转过程中，离心力会使得流体中的固体
颗粒或液体颗粒向旋流器的壁面移动。
较重的颗粒由于离心力的作用会被推到离旋流器中心更近的位置，较轻的颗粒则会被推到离旋流器壁面更远的位置。
5.固液或固气分离：通过不同位置的颗粒沉积和离心力的作用，旋流器可以实现固液或固气的分离。
较重的颗粒会沉积到旋流器的底部，而相对较轻的液体或气体则会从旋流器的顶部或中心轴附近排出。
6.排出口：固液或固气分离后，分离出的固体颗粒通过旋流器底部的排出口进行排出，而分离出的液体或气体则通过旋流器的顶部或中心轴附近的出口排出。
总结：水力旋流器通过利用离心力将固液或固气混合物分离出来，实现固体和液体、气体的分离。
它具有简单、效率高、结构紧凑等优点，在工业、环保等领域有广泛的应用。

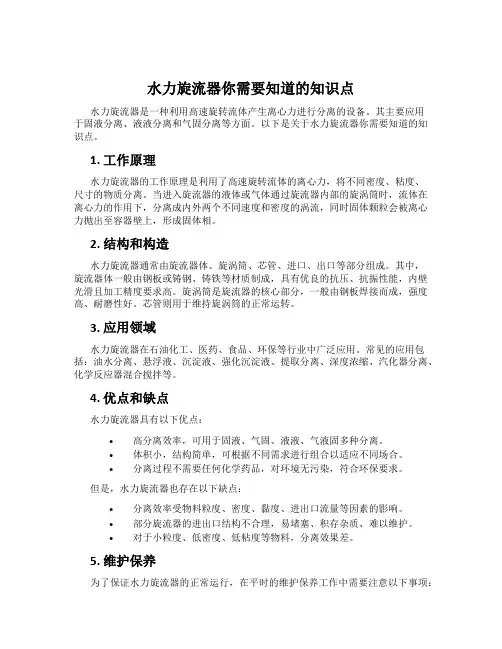

水力旋流器你需要知道的知识点水力旋流器是一种利用高速旋转流体产生离心力进行分离的设备。
其主要应用于固液分离、液液分离和气固分离等方面。
以下是关于水力旋流器你需要知道的知识点。
1. 工作原理水力旋流器的工作原理是利用了高速旋转流体的离心力，将不同密度、粘度、尺寸的物质分离。
当进入旋流器的液体或气体通过旋流器内部的旋涡筒时，流体在离心力的作用下，分离成内外两个不同速度和密度的涡流，同时固体颗粒会被离心力抛出至容器壁上，形成固体相。
2. 结构和构造水力旋流器通常由旋流器体、旋涡筒、芯管、进口、出口等部分组成。
其中，旋流器体一般由钢板或铸钢、铸铁等材质制成，具有优良的抗压、抗振性能，内壁光滑且加工精度要求高。
旋涡筒是旋流器的核心部分，一般由钢板焊接而成，强度高、耐磨性好。
芯管则用于维持旋涡筒的正常运转。
3. 应用领域水力旋流器在石油化工、医药、食品、环保等行业中广泛应用。
常见的应用包括：油水分离、悬浮液、沉淀液、强化沉淀液、提取分离、深度浓缩、汽化器分离、化学反应器混合搅拌等。
4. 优点和缺点水力旋流器具有以下优点：•高分离效率，可用于固液、气固、液液、气液固多种分离。
•体积小，结构简单，可根据不同需求进行组合以适应不同场合。
•分离过程不需要任何化学药品，对环境无污染，符合环保要求。
但是，水力旋流器也存在以下缺点：•分离效率受物料粒度、密度、黏度、进出口流量等因素的影响。
•部分旋流器的进出口结构不合理，易堵塞、积存杂质、难以维护。
•对于小粒度、低密度、低粘度等物料，分离效果差。
5. 维护保养为了保证水力旋流器的正常运行，在平时的维护保养工作中需要注意以下事项：•定期清洗旋涡筒、芯管和进出口，避免沉积物堵塞或影响分离效果。
•检查旋流器的机械密封、轴承和电机等（如有），及时更换故障的配件。
•注意防止水力旋流器的共振或震动。
总结水力旋流器是一种广泛应用于实际生产中的设备。
它通过高速旋转流体的离心力将不同密度、粘度、尺寸的物质进行分离。

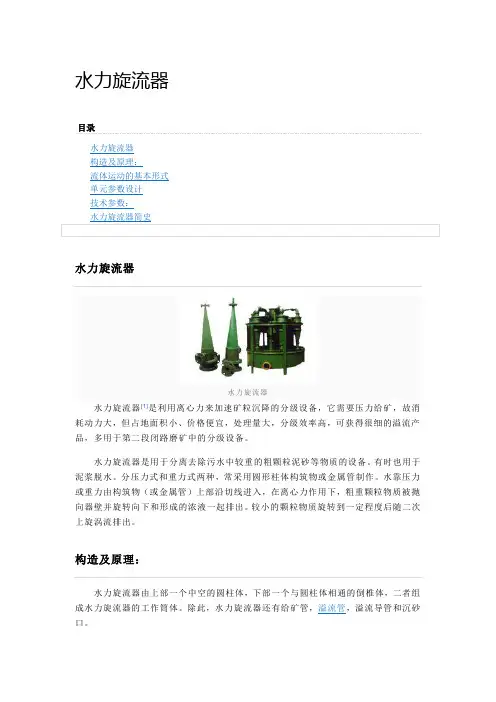

水力旋流器目录水力旋流器构造及原理：流体运动的基本形式单元参数设计技术参数：水力旋流器简史水力旋流器水力旋流器水力旋流器[1]是利用离心力来加速矿粒沉降的分级设备，它需要压力给矿，故消耗动力大，但占地面积小、价格便宜，处理量大，分级效率高，可获得很细的溢流产品，多用于第二段闭路磨矿中的分级设备。
水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。
有时也用于泥浆脱水。
分压力式和重力式两种，常采用圆形柱体构筑物或金属管制作。
水靠压力或重力由构筑物（或金属管）上部沿切线进入，在离心力作用下，粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。
较小的颗粒物质旋转到一定程度后随二次上旋涡流排出。
构造及原理：水力旋流器由上部一个中空的圆柱体，下部一个与圆柱体相通的倒椎体，二者组成水力旋流器的工作筒体。
除此，水力旋流器还有给矿管，溢流管，溢流导管和沉砂口。
水力旋流器用砂泵（或高差）以一定压力（一般是0.5～2.5公斤/厘米）和流速（约5～12米/秒）将矿浆沿切线方向旋入圆筒，然后矿浆便以很快的速度沿筒壁旋转而产生离心力。
通过离心力和重力的作用下，将较粗、较重的矿粒抛出。
水力旋流器在选矿工业中主要用于分级、分选、浓缩和脱泥。
当水力旋流器用作分级设备时，主要用来与磨机组成磨矿分级系统；用作脱泥设备时，可用于重选厂脱泥；用作浓缩脱水设备时，可用来将选矿尾矿浓缩后送去充填地下采矿坑道。
水力旋流器无运动部件，构造简单；单位容积的生产能力较大，占面积小；分级效率高（可达80%～90%），分级粒度细；造价低，材料消耗少。
悬浮液以较高的速度由进料管沿切线方向进入水力旋流器，由于受到外筒壁的限制，迫使液体做自上而下的旋转运动，通常将这种运动称为外旋流或下降旋流运动。
外旋流中的固体颗粒受到离心力作用，如果密度大于四周液体的密度（这是大多数情况），它所受的离心力就越大，一旦这个力大于因运动所产生的液体阻力，固体颗粒就会克服这一阻力而向器壁方向移动，与悬浮液分离，到达器壁附近的颗粒受到连续的液体推动，沿器壁向下运动，到达底流口附近聚集成为大大稠化的悬浮液，从底流口排出。
水力旋流器
水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。
有时也用于泥浆脱水。
分压力式和重力式两种，常采用圆形柱体构筑物或金属管制作。
水靠压力或重力由构筑物（或金属管）上部沿切线进入，在离心力作用下，粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。
较小的颗粒物质旋转到一定程度后随二次上旋涡流排出。
编辑本段水力旋流器简史
水力旋流器最早在20世纪30年代末在荷兰出现.水力旋流器是利用回转流进行分级的设备,并也用于浓缩,脱水以致选别,它的构造很简单,主要是由一个空心圆柱体l和圆锥2连接而成.圆柱体的直径代表旋流器的规格.它的尺寸变化范围很大,由50mm到1000mm,通常为125-500mm.在圆柱体中心插入一个溢流管5,沿切线方向接有给矿管3,在圆锥体下部留有沉砂口4.矿浆在压力作用下,[1]?沿给矿管给入旋流器内,随即在圆筒形器壁限制下
作回转运动.粗颗粒因惯性离心力大而被抛向器壁,并逐渐向下流动由底部排出成为沉砂.细颗粒向器壁移动的速度较小,被朝向中心流动的液体带动由中心溢流管流出,成为溢流.
水力旋流器是一种高效率的分级,脱泥设备,由于它的构造简单,便于
制造,处理量大,在国内外已广泛使用.它的主要缺点是消耗动力较大,且在高压给矿时磨损严重.采用新的耐磨材料,如硬质合金,碳化硅等制作沉砂
口和给矿口的耐磨件,可部分地解决这一问题,此外,当用于闭路磨矿的分级时,因其容积小,对矿量波动没有缓冲能力.不如机械分级机工作稳定.。
水力旋流器工作原理水力旋流器是一种广泛应用于液体固液分离和液体液体分离的设备。
它利用液体在旋转流场中的离心力和离心力对固体颗粒和液体的不同特性进行分离。
以下是水力旋流器的工作原理详细描述。
1. 基本结构水力旋流器主要由进料管、旋流室、旋流器筒体、底流管和溢流管等组成。
进料管将混合物引入旋流室，通过旋流室的设计使液体形成旋转流动。
固体颗粒由于惯性作用被甩到筒体壁上，沿着筒体壁下沉到底部，而清洁的液体则从中心部份流出。
2. 离心力原理水力旋流器的工作原理基于离心力的作用。
当液体通过旋流室时，由于旋转流动的存在，液体中的固体颗粒受到离心力的作用，向外部壁面挪移。
根据斯托克斯定律，离心力与颗粒的质量、半径和旋转速度成正比。
因此，较大的颗粒会沿着旋流器筒体壁面下沉到底部，形成固体底流。
3. 液体分离在水力旋流器中，离心力使得固体颗粒下沉到底部，而清洁的液体则从旋流室的中心部份流出。
这种液体流出的方式被称为溢流。
溢流管位于旋流室的顶部，用于将清洁的液体引导到下一个处理单元或者回收利用。
4. 分离效果受到的影响因素水力旋流器的分离效果受到多种因素的影响，包括进料浓度、旋流器的尺寸、旋流室的设计、旋流器筒体的形状等。
进料浓度越高，分离效果越好。
旋流器的尺寸和旋流室的设计对于固液分离的效果也具有重要影响。
通常情况下，较大的旋流器和较长的旋流室可提高分离效果。
5. 应用领域水力旋流器广泛应用于液体固液分离和液体液体分离的领域。
在工业生产中，水力旋流器常用于废水处理、矿山尾矿处理、石油钻井泥浆处理等。
在环保领域，水力旋流器被用于处理含有固体颗粒的废水，以达到净化水质的目的。
此外，水力旋流器还可用于石油工业中的油水分离、化工工业中的液体液体分离等。
总结：水力旋流器通过利用离心力将固体颗粒和液体分离，是一种常用的液体固液分离和液体液体分离设备。
其工作原理基于液体在旋转流场中受到的离心力，使得固体颗粒下沉到底部形成固体底流，而清洁的液体从旋流室中心部份流出形成溢流。
水力旋流器原理水力旋流器是一种利用离心力和离心泵原理来实现液体固液分离的设备。
它主要由进水口、旋流室、出水口和排渣口等部分组成。
在水力旋流器内，液体通过进水口进入旋流室，在旋流室内受到离心力的作用，使得固体颗粒被甩向旋流器壁面沉积，而清水则从旋流器的中心部分排出。
水力旋流器在水处理、污水处理、矿山选矿、冶金、化工等领域有着广泛的应用。
水力旋流器的工作原理主要是利用离心力和离心泵原理。
当液体通过进水口进入旋流室时，由于旋流室内部设计了一定的结构，液体在进入旋流室后会产生旋转运动，形成一个高速旋转的液体环流。
在旋流室内，由于液体旋转的高速运动，固体颗粒受到离心力的作用，被甩向旋流器壁面沉积。
而相对轻的清水则在旋流器的中心部分被甩向旋流器的中心，从出水口排出，从而实现了液体固液分离的目的。
水力旋流器的工作原理可以用一个简单的例子来解释。
就好像在洗衣机中洗衣服一样，当洗衣机开始高速旋转时，水和衣服的混合物会形成一个旋转的环流，而衣服的固体颗粒会被甩向洗衣机的壁面沉积，而清洁的水会从洗衣机的中心部分排出。
这就是水力旋流器的工作原理。
水力旋流器的工作原理非常简单，但却非常有效。
它可以高效地实现液体固液分离，将固体颗粒从液体中分离出来，从而达到净化液体的目的。
在水处理领域，水力旋流器被广泛应用于去除污水中的固体颗粒，提高水质。
在矿山选矿、冶金、化工等领域，水力旋流器也被用来分离固液混合物，提取有用的矿石或化工产品。
总的来说，水力旋流器是一种利用离心力和离心泵原理来实现液体固液分离的设备。
它的工作原理简单而有效，广泛应用于水处理、污水处理、矿山选矿、冶金、化工等领域。
希望本文对水力旋流器的工作原理有所帮助，谢谢阅读！。
水力旋流器的工作原理
首先，水力旋流器利用离心力分离固液或液液混合物。
当混合物进入旋流器内
部时，由于旋流器内部的特殊结构设计，使得混合物在旋流器内部产生高速旋转的运动。
在旋转的过程中，由于离心力的作用，密度较大的固体颗粒或液体会向旋流器的外部壁面集中，而密度较小的液体或气体则会向旋流器的中心部分聚集，从而实现了固液或液液的分离。
其次，水力旋流器利用旋流效应来加速分离过程。
旋流效应是指在旋流器内部，由于设备特殊结构设计所产生的高速旋转，使得混合物中的固液或液液分离更加迅速和彻底。
通过旋流效应，可以使得固液或液液分离的效率大大提高，从而满足不同工艺要求的分离效果。
最后，水力旋流器利用分级分离来实现更精细的分离效果。
分级分离是指在旋
流器内部，通过设备的特殊结构设计，使得分离过程可以分为多个阶段进行，从而实现更加精细和彻底的固液或液液分离。
通过分级分离，可以有效地去除混合物中的杂质和固体颗粒，从而得到更纯净的液体产品。
综上所述，水力旋流器的工作原理主要包括离心力分离、旋流效应和分级分离
三个方面。
通过这些工作原理的相互作用，水力旋流器可以实现高效、精细的固液或液液分离，从而在水处理、污水处理、环保等领域发挥着重要的作用。
水力旋流器原理水力旋流器是一种利用涡流动能进行固液分离的设备，它广泛应用于石油、化工、冶金、电力、矿山和环保等行业。
水力旋流器的工作原理主要是利用涡流产生的离心力将固体颗粒从液体中分离出来，其原理简单而有效。
首先，水力旋流器内部的涡流器构造非常重要。
在水力旋流器内部，有一个圆锥形的涡流器，当液体通过涡流器进入水力旋流器时，涡流器会产生高速旋转的涡流。
这个旋转的涡流会产生强大的离心力，将液体中的固体颗粒分离出来。
而液体则会沿着涡流器的中心轴向上流动，最终从水力旋流器的顶部排出。
其次，水力旋流器的固液分离原理是基于固体颗粒的离心沉降。
在涡流器内部，由于涡流的旋转作用，固体颗粒会受到离心力的作用而向外沉降，最终沉积在水力旋流器的底部。
而液体则会沿着涡流器的中心轴向上流动，最终从水力旋流器的顶部排出。
此外，水力旋流器的工作原理还涉及到液体的旋转运动。
在涡流器内部，由于涡流的旋转作用，液体会产生旋转运动，这种旋转运动会使得液体中的固体颗粒受到离心力的作用而向外沉降，最终沉积在水力旋流器的底部。
而液体则会沿着涡流器的中心轴向上流动，最终从水力旋流器的顶部排出。
总的来说，水力旋流器的工作原理是利用涡流产生的离心力将固体颗粒从液体中分离出来，其原理简单而有效。
通过合理设计涡流器的结构和控制涡流的旋转速度，可以实现对不同颗粒大小和比重的固体颗粒进行高效分离，从而满足不同工业领域的固液分离需求。
在实际应用中，水力旋流器具有结构简单、操作方便、分离效果好等优点，因此得到了广泛的应用。
在石油钻井中，水力旋流器可以用于分离钻井液中的固体颗粒，保证钻井液的清洁度和性能稳定；在化工生产中，水力旋流器可以用于分离液体中的固体颗粒，保证产品质量和生产效率；在环保领域，水力旋流器可以用于处理废水和污泥，达到净化环境的目的。
总之，水力旋流器的工作原理是基于涡流产生的离心力进行固液分离，通过合理设计涡流器的结构和控制涡流的旋转速度，可以实现对不同颗粒大小和比重的固体颗粒进行高效分离，从而满足不同工业领域的固液分离需求。
水力旋流器工作原理引言水力旋流器是一种常用的物理分离设备，利用液体的旋转流动和离心力实现固液或液液分离的过程。
它被广泛应用于石油、化工、环保等领域。
本文将详细介绍水力旋流器的工作原理。
水力旋流器的结构和工作原理结构组成水力旋流器由进料管道、旋流室、固液分离区、溢流出口、底排出口等部分组成。
工作原理1.进料与旋转流体的混合：液体通过进料管道进入旋流室与旋转流体混合，形成旋流场。
2.旋流作用：液体在旋流室中受到离心力的作用，形成内外旋流。
固体颗粒和液体在旋流场中发生相互作用。
3.固液分离：由于固体颗粒较重，受到离心力的作用向旋流室的壁面靠拢，沿着壁面沉降。
液体则通过溢流出口排出。
4.固体排出：固体颗粒沉降到旋流室底部，通过底排出口排出。
水力旋流器的工作参数旋流室尺寸旋流室尺寸是水力旋流器设计中的重要参数，它直接影响到固液分离的效果。
较大的旋流室尺寸有助于增加液体的旋流时间，促进固液分离效果。
然而，过大的旋流室尺寸会增加设备体积和成本。
进料浓度进料浓度是指进入水力旋流器的固体颗粒含量。
较高的进料浓度有利于提高固液分离效果，但过高的浓度可能导致设备堵塞。
进料流量进料流量是指进入水力旋流器的液体流量。
适当的进料流量有利于提高水力旋流器的分离效果，但过高的流量可能导致液体无法充分旋流，影响分离效果。
水力旋流器的优缺点优点1.结构简单，操作方便，维护成本低。
2.可以快速、有效地进行固液或液液分离。
3.处理能力大，适应范围广。
缺点1.对颗粒大小和形状较为敏感，较大或较长的颗粒易于堵塞设备。
2.分离效果受流体性质和旋流器结构参数的影响，需要根据具体情况调整运行参数。
水力旋流器的应用领域石油工业水力旋流器在石油工业中被广泛应用于原油分离、钻井液回收等过程中的固液分离。
化工工业水力旋流器常用于化工工业中的液固分离、固液混合物的分离、液液分离等过程。
环保领域水力旋流器可用于废水处理、污泥脱水等环保工艺中，实现固液分离和液液分离。
