旋流分离机理报告一、水力旋流器的结构及原理1.1固－液分离水力旋流器基本结构用于固-液分离的水力旋流器的基本结构如图1-1所示。

第I部分是旋流体，也是主体部分，通常是由上部的圆柱段与下部的圆锥段组成。

圆柱段称为旋流腔，液体从切向入口进入旋流腔内产生高速旋转的液流。

旋流腔的直径D是水力旋流器的主直径，直径D的大小不但决定了水力旋流器的处理能力，而且也是确定其它参数的重要依据。

旋流体长度L是旋流腔长度L1和圆锥段长度L2两段之和。

圆锥段的锥角为θ，其大小影响水力旋流器分离固体颗粒的能力。

第II部分是水力旋流器入口，其直径用Di表示。

它在旋流腔的切向与旋流腔。

根据入口管数量不同，有单入口、双入口和三个以上多入口之分；入口形式主要有涡线型、弧线型、渐开线型等，其目的都是为了减少入口处液流的冲击，使液流容易在旋流腔内形成高速旋转的涡流，并具有稳定的流场。

入口横截面形式主要有圆形和矩形等。

当截面为非圆形状时，其入口直径Di则是指其当量直径。

第III部分是水力旋流器溢流管，即低浓度液体介质出口（固体含量低）它位于旋流腔顶部的中心处，其内径用Du表示。

溢流管伸入旋流腔的长度用Lu表示，其大小在不同的设计中也不一样，有的设计中令其为零，即溢流管与旋流腔顶部平齐，不伸入旋流腔内。

通常情况下应将其伸入旋流腔内，以降低短路流对旋流器分离效率的影响。

第IV部分是水力旋流器的底流管，即高浓度液体介质出口（固体含量高）。

它位于圆锥段的下方，其内径用Dd表示，与圆锥段小端直径相等。

旋流体、溢流管和底流管位于同一轴线上，在制造上有较高的同轴度要求，以满足水力旋流器的分离性能需要。

有的固液分离水力旋流器根据实际情况不设置底流管。

在上述结构参数之中，主直径D和圆锥角θ两个参数最为重要。

这是因为入口直径Di、溢流管直径Du和底流管直径Dd均与D成一定的比例关系，针对不同应用的设计所选用的比例关系也不同，而旋流体长度L是由D和θ决定的。

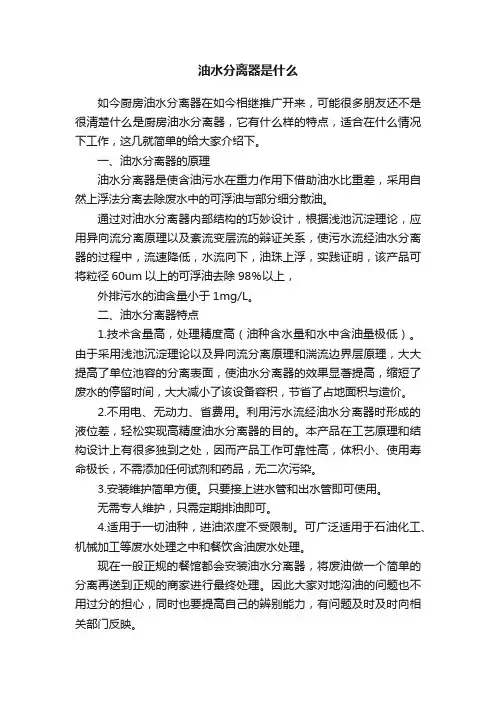

油水分离器是什么如今厨房油水分离器在如今相继推广开来，可能很多朋友还不是很清楚什么是厨房油水分离器，它有什么样的特点，适合在什么情况下工作，这几就简单的给大家介绍下。

一、油水分离器的原理油水分离器是使含油污水在重力作用下借助油水比重差，采用自然上浮法分离去除废水中的可浮油与部分细分散油。

通过对油水分离器内部结构的巧妙设计，根据浅池沉淀理论，应用异向流分离原理以及紊流变层流的辩证关系，使污水流经油水分离器的过程中，流速降低，水流向下，油珠上浮，实践证明，该产品可将粒径60um以上的可浮油去除98％以上，外排污水的油含量小于1mg/L。

二、油水分离器特点1.技术含量高，处理精度高（油种含水量和水中含油量极低）。

由于采用浅池沉淀理论以及异向流分离原理和湍流边界层原理，大大提高了单位池容的分离表面，使油水分离器的效果显著提高，缩短了废水的停留时间，大大减小了该设备容积，节省了占地面积与造价。

2.不用电、无动力、省费用。

利用污水流经油水分离器时形成的液位差，轻松实现高精度油水分离器的目的。

本产品在工艺原理和结构设计上有很多独到之处，因而产品工作可靠性高，体积小、使用寿命极长，不需添加任何试剂和药品，无二次污染。

3.安装维护简单方便。

只要接上进水管和出水管即可使用。

无需专人维护，只需定期排油即可。

4.适用于一切油种，进油浓度不受限制。

可广泛适用于石油化工、机械加工等废水处理之中和餐饮含油废水处理。

现在一般正规的餐馆都会安装油水分离器，将废油做一个简单的分离再送到正规的商家进行最终处理。

因此大家对地沟油的问题也不用过分的担心，同时也要提高自己的辨别能力，有问题及时及时向相关部门反映。

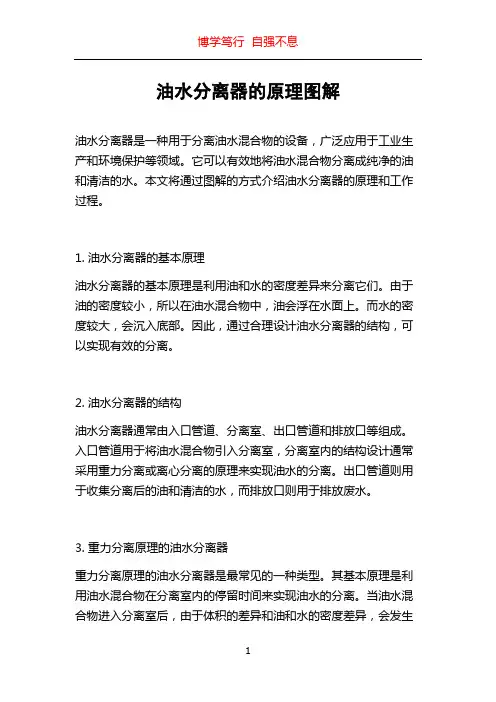

油水分离器的原理图解油水分离器是一种用于分离油水混合物的设备，广泛应用于工业生产和环境保护等领域。

它可以有效地将油水混合物分离成纯净的油和清洁的水。

本文将通过图解的方式介绍油水分离器的原理和工作过程。

1. 油水分离器的基本原理油水分离器的基本原理是利用油和水的密度差异来分离它们。

由于油的密度较小，所以在油水混合物中，油会浮在水面上。

而水的密度较大，会沉入底部。

因此，通过合理设计油水分离器的结构，可以实现有效的分离。

2. 油水分离器的结构油水分离器通常由入口管道、分离室、出口管道和排放口等组成。

入口管道用于将油水混合物引入分离室，分离室内的结构设计通常采用重力分离或离心分离的原理来实现油水的分离。

出口管道则用于收集分离后的油和清洁的水，而排放口则用于排放废水。

3. 重力分离原理的油水分离器重力分离原理的油水分离器是最常见的一种类型。

其基本原理是利用油水混合物在分离室内的停留时间来实现油水的分离。

当油水混合物进入分离室后，由于体积的差异和油和水的密度差异，会发生分层现象。

油漂浮在水面上，而清洁的水则沉入底部，通过出口管道分别收集。

4. 离心分离原理的油水分离器离心分离原理的油水分离器是利用离心力来实现油水分离的。

当油水混合物进入分离室后，油水混合物会被送入高速旋转的分离室。

由于离心力的作用，油和水会被强制分离。

油会聚集在分离室的外侧，而水则沉入分离室的底部。

清洁的水通过出口管道排出，而油则通过另外的管道收集。

5. 油水分离器的应用范围油水分离器广泛应用于各个行业和领域，包括工业生产、机械加工、纺织、造纸、石油化工等。

在这些行业中，油水分离器的主要作用是将生产过程中产生的废水中的油分离出来，以达到环境污染控制和资源回收利用的目的。

6. 油水分离器的优势和不足油水分离器具有简单、高效的优点，可以快速将油水混合物分离成油和水。

同时，它也具有一定的不足之处。

首先，油水分离器的分离效果受到进入分离器的油水混合物品质的影响。

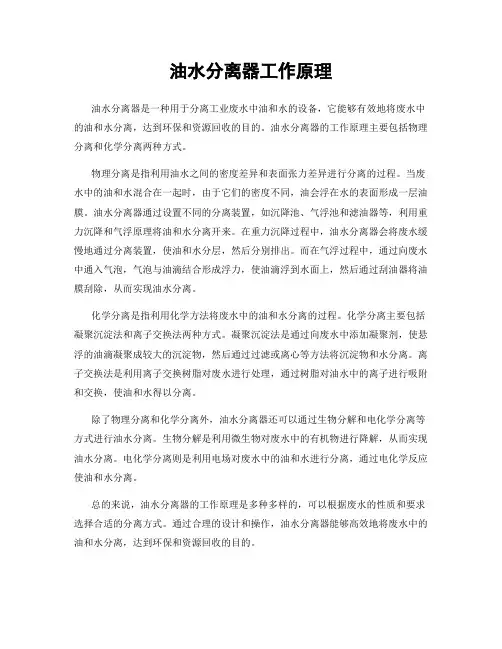

油水分离器工作原理
油水分离器是一种用于分离工业废水中油和水的设备，它能够有效地将废水中的油和水分离，达到环保和资源回收的目的。

油水分离器的工作原理主要包括物理分离和化学分离两种方式。

物理分离是指利用油水之间的密度差异和表面张力差异进行分离的过程。

当废水中的油和水混合在一起时，由于它们的密度不同，油会浮在水的表面形成一层油膜。

油水分离器通过设置不同的分离装置，如沉降池、气浮池和滤油器等，利用重力沉降和气浮原理将油和水分离开来。

在重力沉降过程中，油水分离器会将废水缓慢地通过分离装置，使油和水分层，然后分别排出。

而在气浮过程中，通过向废水中通入气泡，气泡与油滴结合形成浮力，使油滴浮到水面上，然后通过刮油器将油膜刮除，从而实现油水分离。

化学分离是指利用化学方法将废水中的油和水分离的过程。

化学分离主要包括凝聚沉淀法和离子交换法两种方式。

凝聚沉淀法是通过向废水中添加凝聚剂，使悬浮的油滴凝聚成较大的沉淀物，然后通过过滤或离心等方法将沉淀物和水分离。

离子交换法是利用离子交换树脂对废水进行处理，通过树脂对油水中的离子进行吸附和交换，使油和水得以分离。

除了物理分离和化学分离外，油水分离器还可以通过生物分解和电化学分离等方式进行油水分离。

生物分解是利用微生物对废水中的有机物进行降解，从而实现油水分离。

电化学分离则是利用电场对废水中的油和水进行分离，通过电化学反应使油和水分离。

总的来说，油水分离器的工作原理是多种多样的，可以根据废水的性质和要求选择合适的分离方式。

通过合理的设计和操作，油水分离器能够高效地将废水中的油和水分离，达到环保和资源回收的目的。

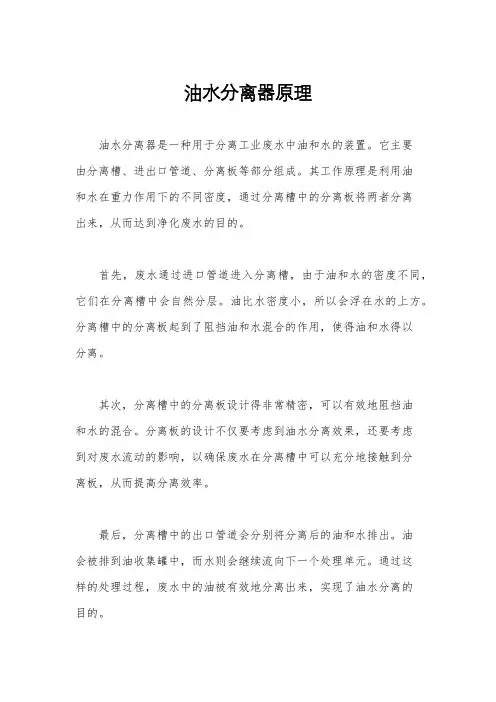

油水分离器原理油水分离器是一种用于分离工业废水中油和水的装置。

它主要由分离槽、进出口管道、分离板等部分组成。

其工作原理是利用油和水在重力作用下的不同密度，通过分离槽中的分离板将两者分离出来，从而达到净化废水的目的。

首先，废水通过进口管道进入分离槽，由于油和水的密度不同，它们在分离槽中会自然分层。

油比水密度小，所以会浮在水的上方。

分离槽中的分离板起到了阻挡油和水混合的作用，使得油和水得以分离。

其次，分离槽中的分离板设计得非常精密，可以有效地阻挡油和水的混合。

分离板的设计不仅要考虑到油水分离效果，还要考虑到对废水流动的影响，以确保废水在分离槽中可以充分地接触到分离板，从而提高分离效率。

最后，分离槽中的出口管道会分别将分离后的油和水排出。

油会被排到油收集罐中，而水则会继续流向下一个处理单元。

通过这样的处理过程，废水中的油被有效地分离出来，实现了油水分离的目的。

总的来说，油水分离器利用油和水的密度差异，通过分离槽中的分离板将两者有效地分离出来。

它的工作原理简单而有效，可以广泛应用于工业废水处理领域。

在实际应用中，我们可以根据具体的废水特性和处理要求，选择合适的油水分离器，从而达到更好的处理效果。

在选择油水分离器时，需要考虑废水的流量、油水混合物的性质、处理要求等因素，并根据实际情况进行合理的设计和配置。

只有这样，才能更好地发挥油水分离器的作用，实现废水的净化和资源的回收利用。

同时，我们也要定期对油水分离器进行维护和清洗，以确保其正常运行，延长使用寿命，减少故障发生的可能性。

总之，油水分离器是一种重要的废水处理装置，其工作原理简单而有效。

通过合理选择和使用油水分离器，可以有效地净化废水，保护环境，实现资源的可持续利用。

希望本文能够帮助大家更好地了解油水分离器的原理和应用，为废水处理工作提供一些参考和帮助。

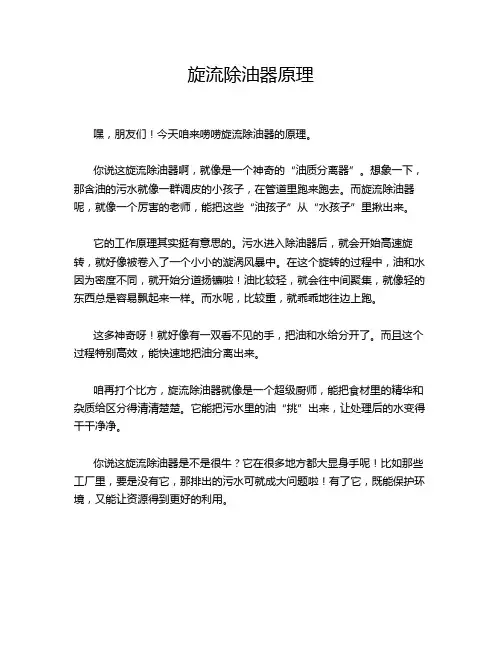

旋流除油器原理
嘿，朋友们！今天咱来唠唠旋流除油器的原理。

你说这旋流除油器啊，就像是一个神奇的“油质分离器”。

想象一下，那含油的污水就像一群调皮的小孩子，在管道里跑来跑去。

而旋流除油器呢，就像一个厉害的老师，能把这些“油孩子”从“水孩子”里揪出来。

它的工作原理其实挺有意思的。

污水进入除油器后，就会开始高速旋转，就好像被卷入了一个小小的漩涡风暴中。

在这个旋转的过程中，油和水因为密度不同，就开始分道扬镳啦！油比较轻，就会往中间聚集，就像轻的东西总是容易飘起来一样。

而水呢，比较重，就乖乖地往边上跑。

这多神奇呀！就好像有一双看不见的手，把油和水给分开了。

而且这个过程特别高效，能快速地把油分离出来。

咱再打个比方，旋流除油器就像是一个超级厨师，能把食材里的精华和杂质给区分得清清楚楚。

它能把污水里的油“挑”出来，让处理后的水变得干干净净。

你说这旋流除油器是不是很牛？它在很多地方都大显身手呢！比如那些工厂里，要是没有它，那排出的污水可就成大问题啦！有了它，既能保护环境，又能让资源得到更好的利用。

这旋流除油器原理虽然不复杂，但作用可大了去了！它就像一个默默无闻的守护者，为我们的环境和生活贡献着自己的力量。

咱可不能小瞧了它呀！所以说呀，科技的力量真是不容小觑，就这么一个小小的装置，就能解决这么大的问题。

咱得好好感谢那些发明和改进它的人，让我们的生活变得更加美好和清洁。

大家说是不是这个理儿呢？。

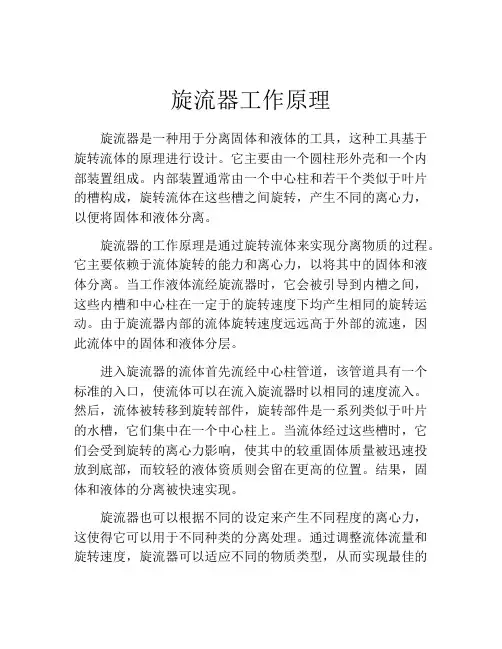

旋流器工作原理
旋流器是一种用于分离固体和液体的工具，这种工具基于旋转流体的原理进行设计。

它主要由一个圆柱形外壳和一个内部装置组成。

内部装置通常由一个中心柱和若干个类似于叶片的槽构成，旋转流体在这些槽之间旋转，产生不同的离心力，以便将固体和液体分离。

旋流器的工作原理是通过旋转流体来实现分离物质的过程。

它主要依赖于流体旋转的能力和离心力，以将其中的固体和液体分离。

当工作液体流经旋流器时，它会被引导到内槽之间，这些内槽和中心柱在一定于的旋转速度下均产生相同的旋转运动。

由于旋流器内部的流体旋转速度远远高于外部的流速，因此流体中的固体和液体分层。

进入旋流器的流体首先流经中心柱管道，该管道具有一个标准的入口，使流体可以在流入旋流器时以相同的速度流入。

然后，流体被转移到旋转部件，旋转部件是一系列类似于叶片的水槽，它们集中在一个中心柱上。

当流体经过这些槽时，它们会受到旋转的离心力影响，使其中的较重固体质量被迅速投放到底部，而较轻的液体资质则会留在更高的位置。

结果，固体和液体的分离被快速实现。

旋流器也可以根据不同的设定来产生不同程度的离心力，这使得它可以用于不同种类的分离处理。

通过调整流体流量和旋转速度，旋流器可以适应不同的物质类型，从而实现最佳的
分离效果。

此外，旋流器也可以根据需要进行升级或配置，以满足不同环境下的分离需求。

总之，旋流器的工作原理基于流体力学和离心分离原理，利用旋转的流体和特定的结构部件可以实现液体和固体的快速分离。

它由于操作简单、易于维护，所以在化工、环保、冶金和石化等领域中被广泛应用。

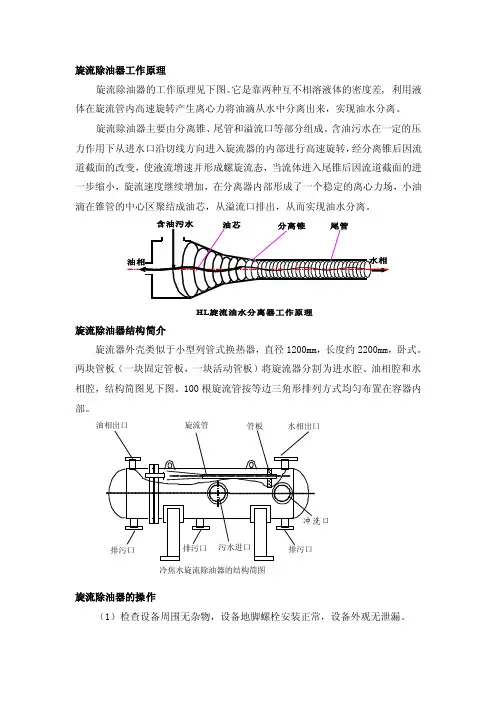

旋流除油器工作原理
旋流除油器的工作原理见下图。

它是靠两种互不相溶液体的密度差, 利用液体在旋流管内高速旋转产生离心力将油滴从水中分离出来，实现油水分离。

旋流除油器主要由分离锥、尾管和溢流口等部分组成。

含油污水在一定的压力作用下从进水口沿切线方向进入旋流器的内部进行高速旋转，经分离锥后因流道截面的改变，使液流增速并形成螺旋流态，当流体进入尾锥后因流道截面的进一步缩小，旋流速度继续增加，在分离器内部形成了一个稳定的离心力场，小油滴在锥管的中心区聚结成油芯，从溢流口排出，从而实现油水分离。

HL旋流油水分离器工作原理
旋流除油器结构简介
旋流器外壳类似于小型列管式换热器，直径1200mm，长度约2200mm，卧式。

两块管板（一块固定管板，一块活动管板）将旋流器分割为进水腔、油相腔和水相腔，结构简图见下图。

100根旋流管按等边三角形排列方式均匀布置在容器内部。

冷焦水旋流除油器的结构简图
旋流除油器的操作
（1）检查设备周围无杂物，设备地脚螺栓安装正常，设备外观无泄漏。

（2）关闭焦粉旋流器的水相出口、油相出口、各排污口阀门。

（3）打开旋流除油器的入口，待旋流器内腔全部充满液体后，缓慢打开旋流器的水相出口阀门和油相出口阀门。

调节阀门控制旋流器的入口和水相出口压差为0.2MPa，旋流器的入口和油相出口压差为0.4 MPa。

（4）在正常运转期间，一般不需要调节旋流除油器。

但每3天打开排污阀门，使焦粉及时排出，避免焦粉堆积旋流器内部堵塞旋流管进口。

（5）如切除旋流除油器，打开所有排污阀，排净旋流器内部的焦粉和油污。

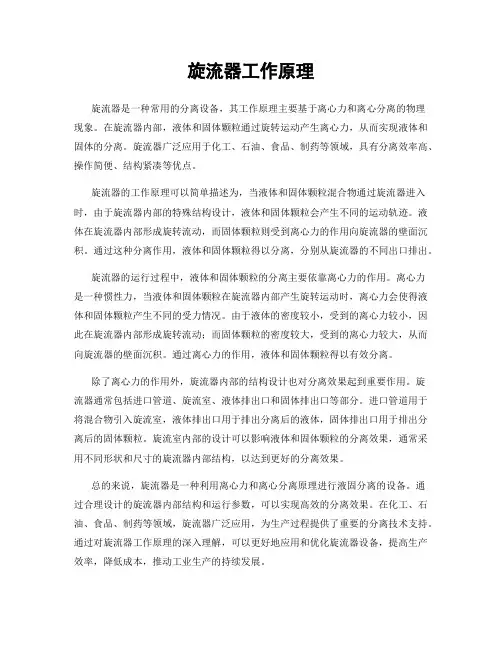

旋流器工作原理旋流器是一种常用的分离设备，其工作原理主要基于离心力和离心分离的物理现象。

在旋流器内部，液体和固体颗粒通过旋转运动产生离心力，从而实现液体和固体的分离。

旋流器广泛应用于化工、石油、食品、制药等领域，具有分离效率高、操作简便、结构紧凑等优点。

旋流器的工作原理可以简单描述为，当液体和固体颗粒混合物通过旋流器进入时，由于旋流器内部的特殊结构设计，液体和固体颗粒会产生不同的运动轨迹。

液体在旋流器内部形成旋转流动，而固体颗粒则受到离心力的作用向旋流器的壁面沉积。

通过这种分离作用，液体和固体颗粒得以分离，分别从旋流器的不同出口排出。

旋流器的运行过程中，液体和固体颗粒的分离主要依靠离心力的作用。

离心力是一种惯性力，当液体和固体颗粒在旋流器内部产生旋转运动时，离心力会使得液体和固体颗粒产生不同的受力情况。

由于液体的密度较小，受到的离心力较小，因此在旋流器内部形成旋转流动；而固体颗粒的密度较大，受到的离心力较大，从而向旋流器的壁面沉积。

通过离心力的作用，液体和固体颗粒得以有效分离。

除了离心力的作用外，旋流器内部的结构设计也对分离效果起到重要作用。

旋流器通常包括进口管道、旋流室、液体排出口和固体排出口等部分。

进口管道用于将混合物引入旋流室，液体排出口用于排出分离后的液体，固体排出口用于排出分离后的固体颗粒。

旋流室内部的设计可以影响液体和固体颗粒的分离效果，通常采用不同形状和尺寸的旋流器内部结构，以达到更好的分离效果。

总的来说，旋流器是一种利用离心力和离心分离原理进行液固分离的设备。

通过合理设计的旋流器内部结构和运行参数，可以实现高效的分离效果。

在化工、石油、食品、制药等领域，旋流器广泛应用，为生产过程提供了重要的分离技术支持。

通过对旋流器工作原理的深入理解，可以更好地应用和优化旋流器设备，提高生产效率，降低成本，推动工业生产的持续发展。

旋流分离器的工作原理
旋流分离器又称水力旋流器，是利用离心沉降原理从悬浮物中分离固体颗粒的设备。

旋流分离器的结构及工作原理如图所示，设备主体是由圆筒和圆锥两部分构成。

悬浮液经入管沿切向进入圆筒，向下作螺旋形运动，固体颗粒受惯性离心力作用被甩向器壁，随下旋流降至锥底的出口，由底部排出的增浓液称为底流。

清液或含有微细颗粒的液体则成为上升的内层旋流，从顶部的中心管排出，称为溢流。

内层旋流中心有一个处于负压的气柱，气柱中的气体是由料浆中释放出来的，或者是由于溢流管口暴露于大气中时将空气吸入器内的。

旋流分离器的特点是圆筒直径小而圆锥部分长，小直径的圆筒有利于增大惯性离心力，以提高沉降速度；同时，锥形部分加长可增大液流行程，从而延长了悬浮液在器内的停留时间。

旋流分离器可作固液分离（增浓）用，当作为分级设备使用时更具显著特点。

根据增浓或分级用途的不同，旋流分离器的尺寸比例也有相应的变化。

旋流分离器中，固体颗粒沿壁面的快速运动会造成分离器严重的磨损，为延长使用期限，应采用耐磨材料制造或采用耐磨材料作内衬。
