动态心电图讲解课件
一、教学内容
本节课主要围绕《心脏病学》教材第四章动态心电图监测部分进行讲解。详细内容包括动态心电图的基本原理、操作流程、波形解读、临床应用及其在心律失常诊断中的价值。
二、教学目标
1. 掌握动态心电图的基本原理和操作流程。
2. 学会解读动态心电图波形，并能初步分析心律失常。
3. 了解动态心电图在临床诊断中的应用及其价值。
三、教学难点与重点
教学难点：动态心电图的波形解读和心律失常的分析。
教学重点：动态心电图的基本原理、操作流程以及在临床诊断中的应用。
四、教具与学具准备
1. 教具：动态心电图仪、投影仪、心电图示例图。
2. 学具：笔记本、心电图分析软件。
五、教学过程
1. 实践情景引入：通过展示一个心律失常患者的动态心电图案例，引发学生对动态心电图的学习兴趣。
2. 理论讲解：讲解动态心电图的基本原理、操作流程。
3. 例题讲解：分析动态心电图波形，解读心律失常。
4. 随堂练习：让学生分组讨论，分析给定的心电图案例，教师进行指导和解答。 六、板书设计
1. 动态心电图基本原理
2. 动态心电图操作流程
3. 波形解读及心律失常分析
4. 动态心电图的临床应用
七、作业设计
1. 作业题目：分析给定动态心电图案例，判断心律失常类型。
2. 答案：案例1为室性早搏，案例2为房性早搏。
八、课后反思及拓展延伸
1. 反思：本节课学生掌握情况良好，但部分学生对波形解读和心律失常分析仍有困难，需在课后进行个别辅导。
2. 拓展延伸：鼓励学生利用课余时间学习心电图相关知识，提高诊断能力。推荐阅读《心电图学》等相关教材和资料。
重点和难点解析
1. 动态心电图的波形解读和心律失常的分析。
2. 动态心电图在临床诊断中的应用及其价值。
3. 教学过程中的例题讲解和随堂练习。
一、动态心电图的波形解读和心律失常的分析
1. 波形的正常表现：讲解正常心电图的波形特点，包括P波、QRS波群、T波等。

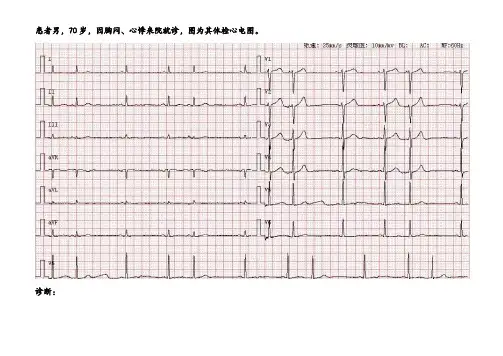

患者男，70岁，因胸闷、心悸来院就诊，图为其体检心电图。
诊断： 解析：
结论:
1.窦性心动过缓
2. 房性早搏
3. 3.T波异常
分析：如图所示，P波在Ⅰ、Ⅱ、aVF、V4-V6导联直立向上，avR导联向下，且P-P间期大于5大格，即心律小于60次/分钟，由此判定其为窦性心动过缓；各导联第2、5个P波提前出现，形态与正常窦性P波不同，其后有QRS波群且代偿不完全，由此判定其为房性早搏；T波在Ⅰ、avL、V4-V6呈低平，由此判定其为T波异常。
患者男，58岁，因胸闷、心悸来院就诊，图为其体检心电图。
诊断： 解析：
结论：
1.窦性心律
2.二度一型房室传导阻滞
分析：如图所示，P波在Ⅰ、Ⅱ、aVF、V4-V6导联直立向上，avR导联向下，由此判定其为窦性心律，并且PR间期逐渐延长，直到P波下传受到阻碍，出现QRS波脱漏，脱漏后PR间期又缩短，之后又逐渐延长，直至QRS波群脱漏，如此周而复始地出现，由此判定其为二度一型房室传导阻滞
患者男，55岁，因剧烈胸痛来院就诊，有心房颤动病史，图为其体检心电图。
诊断： 解析：
结论：
1. 心房颤动
2. 2.三度房室传导阻滞
3. 3.非阵发性室性心动过速
4. 4.ST-T异常
分析：如图所示，各导联P波消失，取而代之以f波，结合病史，由此判断患者为心房颤动；QRS波群频率整齐，由此判定其发生了三度房室传导阻滞，R-R间期匀齐且QRS波群形态宽大畸形，且频率较快，由此判定其发生了非阵发性室性心动过速；ST段在Ⅰ、avL下移大于0.05mV，T波在Ⅰ、Ⅱ、aVF、V4-V6呈倒置，由此判断其为ST-T异常，且ST段在avR导联呈明显上抬，由此判断其很可能发生了冠状动脉左主干闭塞，需要立刻处理。
患者女，56岁，图为其正常体检心电图。
诊断： 解析：
结论：1.窦性心律 2.二度二型窦房传导阻滞
分析：如图所示，P波在Ⅰ、Ⅱ、aVF、V4-V6导联向上，avR导联向下，由此判定其为窦性心律；且在规律的窦性P-P间隙中突然出现一个长间隙，且长间隙为正常窦性P-P间隙长度的2倍，由此判定其为二度二型窦房阻滞。
1、正常心电图：
心电图要点：心率70次/分，P波顺序发生，I、II、V5、V6导联直立，aVR倒置，P-R间期正常范围，QRS波群呈室上型，电轴不偏。
诊断：1、窦性心律；2、正常心电图。
2、窦性心动过速：
心电图要点：心率120次/分，P波顺序发生，I、II、V5、V6导联直立，aVR倒置，P-R间期正常范围，QRS波群呈室上型，电轴不偏。
诊断：1、窦性心动过速。
3、窦性心动过缓：
心电图要点：心率49次/分，P波顺序发生，I、II、V5、V6导联直立，aVR倒置，P-R间期正常范围，QRS波群呈室上型，电轴不偏。
诊断：1、窦性心动过缓。
4、室上性心动过速：
心电图要点：心率177次/分左右， QRS波群呈室上型，律齐，P波不明显，ST-T呈继发性改变。诊断：1、室上性心动过速。
5、房性早搏三联律：
心电图要点：提前发生的P’-QRS-T波，P’形态与窦性P波不同，隐藏于前一个T波中，V1导联清晰可见，代偿间期不完全，形成三联律。诊断：1、窦性心律；2、房性早搏（三联律）。
6、室性早搏三联律：
心电图要点：提前发生的QRS波群，宽大畸形，前无P波，ST-T呈继发性改变，代偿间期完全，形成三联律。诊断：1、窦性心律；2、室性早搏（三联律）。
7、房颤：
心电图要点：窦性P波消失，代之以大小不一、形态不同、频率不一的颤动波，RR间期绝对不齐，QRS波群呈室上型。诊断：1、异位心律，2、心房颤动。
8、室性心动过速：
心电图要点：提前发生并且连续出现三个以上、宽大畸形的QRS波群，前无相关P波，STT呈继发性改变。诊断：1、窦性心律；2、室性心动过速。
9、完全性右束支传导阻滞：
心电图要点：心率80次/分，P波顺序发生，I、II、V5、V6导联直立，aVR倒置，P-R间期正常范围，QRS波群时限大于0.12s，V1导联呈rsR’型，I、V5V6导联S宽钝。诊断：1、窦性心律；2、完全性右束支传导阻滞。

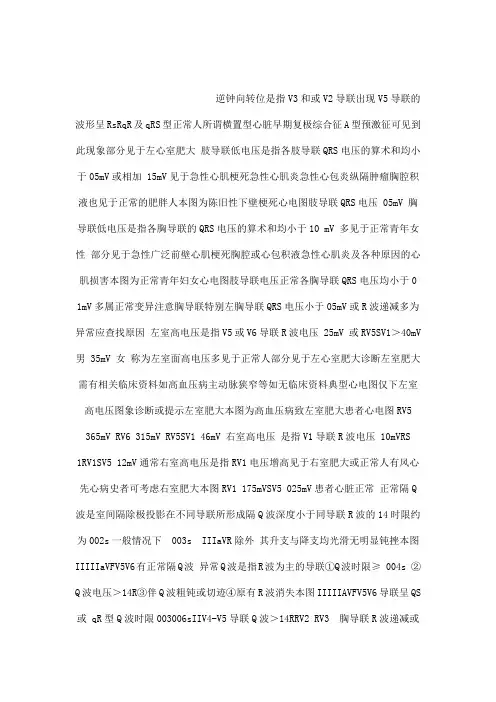

逆钟向转位是指V3和或V2导联出现V5导联的波形呈RsRqR及qRS型正常人所谓横置型心脏早期复极综合征A型预激征可见到此现象部分见于左心室肥大 肢导联低电压是指各肢导联QRS电压的算术和均小于05mV或相加 15mV见于急性心肌梗死急性心肌炎急性心包炎纵隔肿瘤胸腔积液也见于正常的肥胖人本图为陈旧性下壁梗死心电图肢导联QRS电压 05mV 胸导联低电压是指各胸导联的QRS电压的算术和均小于10 mV 多见于正常青年女性 部分见于急性广泛前壁心肌梗死胸腔或心包积液急性心肌炎及各种原因的心肌损害本图为正常青年妇女心电图肢导联电压正常各胸导联QRS电压均小于0
1mV多属正常变异注意胸导联特别左胸导联QRS电压小于05mV或R波递减多为异常应查找原因 左室高电压是指V5或V6导联R波电压 25mV 或RV5SV1＞40mV
男 35mV 女 称为左室面高电压多见于正常人部分见于左心室肥大诊断左室肥大需有相关临床资料如高血压病主动脉狭窄等如无临床资料典型心电图仅下左室高电压图象诊断或提示左室肥大本图为高血压病致左室肥大患者心电图RV5
365mV RV6 315mV RV5SV1 46mV 右室高电压 是指V1导联R波电压 10mVRS
1RV1SV5 12mV通常右室高电压是指RV1电压增高见于右室肥大或正常人有风心先心病史者可考虑右室肥大本图RV1 175mVSV5 025mV患者心脏正常 正常隔Q波是室间隔除极投影在不同导联所形成隔Q波深度小于同导联R波的14时限约为002s一般情况下 003s IIIaVR除外 其升支与降支均光滑无明显钝挫本图IIIIIaVFV5V6有正常隔Q波 异常Q波是指R波为主的导联①Q波时限≥ 004s ②Q波电压＞14R③伴Q波粗钝或切迹④原有R波消失本图IIIIIAVFV5V6导联呈QS或 qR型Q波时限003006sIIV4-V5导联Q波＞14RRV2 RV3 胸导联R波递减或丢失 患者一年前患急性心肌梗死住院治疗过多次心电图与此次相同 异常Q波本图IIIIIaVF导联Q波时限005s 006s 电压 14R伴粗钝切迹V1呈rS型V2导联r波消失呈QS型V3-V6导联均呈qrS型其Q波均 14R虽Q波时限不宽也属异常改变故诊断异常Q波 异常小Q波一般称异常Q波是指不该出现Q波的导联出现Q波或Q波不符合正常隔Q波的规律而且Q波时限较小异常小Q波常见于陈旧性前间壁 V1-V2 前壁V3-V5心肌梗死心肌病右心室肥大心室肥大伴心力衰竭Mahaim氏预激间隔支阻V1V2本图为男性40岁胸导联V2-V4导联有小QIIIIIaVFV6导联有典型小δ波 异常小Q波 本图为4岁男孩心电图常规体检时发现心电图异常V1导联R波电压高达28mV伴V1V2小Q波QV5 QV6查心脏B超显示动脉导管未闭室间隔缺损4mm 右心室中等度扩大 异常小Q波 异常Q波的一种 本图为4岁川畸氏病患儿心电图心脏大小形态基本正常V3-V6均有Q波Q波时限电压均正常但QV3 QV4 QV5 QV6不符合正常隔Q波的出现规律故诊断异常小Q波 位置性Q波是由心脏连同室间隔位置发生改变或传导异常所引起常见于aVRaVLIIIV1导联传导异常致位置性Q波有完全性左束支阻滞 V1V2 预激综合征致下壁或侧壁导联呈QS波等本图IIIaVR导联的Q波时限达004-005s电压大于14R V1呈QS型符合位置性Q波诊断标准 aVL导联 位置性Q波 aVR aVL导联呈Qr型Q波时限005006秒 B型预激综合征致位置性Q波左右室后壁或左右室后间隔旁道所致的A型或B型预激综合征可使心室初始除极方向发生改变使正常呈rS型的IIIIIaVFV1导联的r波消失而呈QS波 A型预激综合征致位置性Q波
