轴流风机的性能测定

摘 要

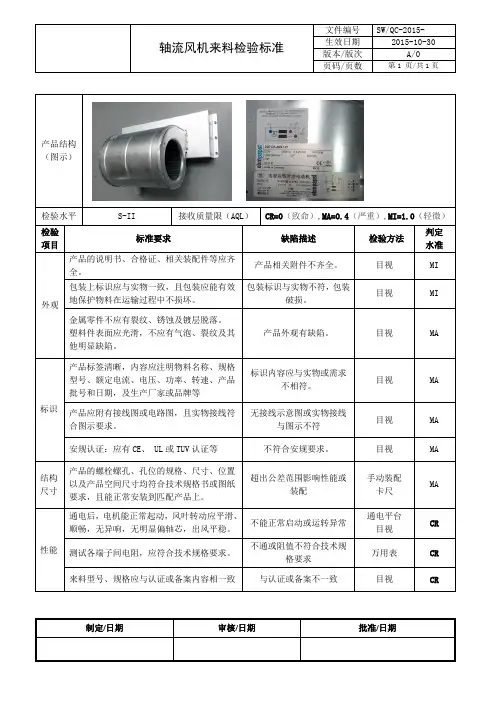

通风机是电厂中重要的辅机之一，其运行安全性和经济性尤为重要，通风机性能实验是保证通风机质量和获得通风机性能特性的一项重要工作。所以使用前对通风机性能进行测试是必不可少的。 通风机性能试验，包括空气动力性能试验和噪声性能实验两部分。通风机性能试验的目的，在于通过测试与计算，求得风机在给定转速下的流量、压力、所耗功率、效率、噪声等是否达到设计规定的要求，并绘制其特性曲线。

关键词 ：轴流式通风机、性能参数、性能曲线 图3-2轴流泵与风机的基本形式（a）单个叶轮机（b）单个叶轮后设置导叶（c）单个叶轮前设置导叶(d) 单个叶轮前、后均设置导叶

1 轴流式风机概述 1.1轴流式风机的工作原理 轴流式风机得名于流体从轴向流人叶轮并沿轴向流出。其工作原理基于叶翼型理论： 气体由一个攻角。进入叶轮时，在翼背上产生一个升力，同时在翼腹上产生一个大小相等方向相反的作用力，该力使气体排出叶轮呈螺旋形沿轴向向前运动。同时，风机进口处由于压差的作用，气体不断地被吸入。 对动叶可调轴流式风机，攻角越大，翼背的周界越大，则升力越大，风机的压差就越大，而风量越小。当攻角达到临界值时，气体将离开翼背的型线而发生涡流，导致风机压力大幅度下降而产生失速现象。 轴流式风机中的流体不受离心力的作用，所以由于离心力作用而升高的静压能为零，因而它所产生的能头远低于离心式风机。故一般适用于大流量低扬程的地方，属于高比转数围。 轴流风机中当原动机驱动浸在工质中的叶轮旋转时，叶轮流体就相对叶片作用一个升力，而叶片同时给流体一个与升力大小相等方向相反的反作用力，称为推力，这个叶片推力对流体做功使流体能量增加。 1.2轴流式风机的基本形式 轴流式通风机可分为以下四种基本型式： a）在机壳中只有一个叶轮，没有导叶。如图3-2(a)所示，这是最简单的一种型式，这种型式易产生能量损失。因此这种型式只适用于低压风机。 b）在机壳中装一个叶轮和一个固定的出口导叶。如图3-2(b)所示，在叶轮出口加装导叶。这种型式因为导叶的加装而减少了旋转运动所造成的损失，提高了效率，因而常用于高压风机与水泵。 c） 在机壳中装一个叶轮和—个固定的入口导叶。如图3-2(c)所示，流体轴向进入前置导叶，经导叶后产生与叶轮旋转方向相反的旋转速度，即产生反强旋。这种前置导叶型，

流体进入叶轮时的相对速度1w比后置导叶型的大，因此能量损失也大，效率较低。但这种型式具有以下优点： ①在转速和叶轮尺寸相同时，具有这种前置导叶叶轮的泵或风机获得的能量比后置导叶型的高。如果流体获得相同能量时，则前置导叶型的叶轮直径可以比后置导叶型的稍小，因而体积小，可以减轻重量。

②工况变化时．冲角的变动较小，因而效率变化较小。 ③如前置导叶作成可调的，则工况变化时，改变进口导叶角度，使其在变工况下仍保持较高效率。

d) 在机壳中有一个叶轮并具有进出口导叶。如图3-2(d)所示，如前置导叶为可调的，在设计工况下前置导叶的出口速度为轴向，当工况变化时，可改变导叶角度来适应流量的变化。因而可以在很大的流量变化围，保持高效率。这种型式适用于流量变化较大的情况。其缺点是结构复杂，增加了制造、操作、维护等的困难，所以较少采用。

1.3 轴流式风机的构造 轴流式风机与轴流式水泵结构基本相同。有主轴、叶轮、集流器、导叶、机壳、动叶调节装置、进气箱和扩压器等主要部件。轴流风机结构型式见图3-1所示。 1 叶轮 叶轮的作用与离心式叶轮一样，是提高流体能量的部件，其结构和强度要求较高。它主要由叶片和轮毂组成。叶轮上通常有4—6片机翼型叶片，叶片有固定式、半调节式和全调节式三种，目前常用的为后两种。它们可以在一定围通过调节动叶片的安装角度来调节流量。半调节式只能在停泵后通过人工改变定位销的位置进行调节。全调节式叶片叶轮配有动叶调解机构，通过调节杆上下移动，带动拉板套一起移动，拉臂旋钮，从而改变叶轮安装角。 轮毂是用来安装叶片和叶片调节机构的，有圆锥形、圆柱形和球形三种。球形轮毂可以使叶片在任意角度下与轮毂有一固定间隙，以减少流体流经间隙的泄漏损失。 2 轴 轴是传递扭矩的部件。轴流式风机按有无中间轴分为两种形式：一种是主轴与电动 机轴用联轴器直接相连的无中间轴型；另一种是主轴用两个联轴器和一根中间轴与电动机轴相连的有中间轴型。由中间轴的风机可以在吊开机壳的上盖后，不拆卸与电动机相连的联轴器情况下吊出转子，方便维修。 3 导叶 轴流风机的导叶包括动叶片进口前导叶和出口导叶，前导叶有固定式和可调式两种。其作用是使进入风机前的气流发生偏转，也就是使气流由轴向运动转为旋转运动，一般情况下是产生负预选。前导叶可采用翼型或圆弧版叶型，是一种收敛型叶栅，气流流过时有些加速。前导叶做成安装角可调时，可提高轴流风机变工况运行的经济性。 在动叶可调的轴流风机中，一般只安装出口导叶。出口导叶可采用翼型，也可采用等厚的圆弧版叶型，做成扭曲形状。为避免气流通过时产生共振，导叶数应比动叶数少些。 a) 吸入室 轴流风机的吸入室与离心风机类似，为只有集流器的自由进气和带进气箱的非自由进气两种。火力发电厂锅炉的送、引风机均设置进气箱。气流由进气箱进风口沿径向流入，然后在环形流道转弯，经过集流器(收敛器)进入叶轮。进气箱和集流器的作用与结构要使气流在损失最小的情况下平稳均匀地进土叶轮。 b) 整流罩 整流罩安装在叶轮或进口导叶前，以使进气条件更为完善，降低风机的噪声。整流罩的好坏对风机的性能影响很大，一般将其设计成半圆或半椭圆形，也可与尾部扩压器筒一起设计成流线型。 c) 扩压器 扩压器是将从出口导叶流出的流体的部分动能转化为压力能，从而提高泵与风机的流动效率的部件，它由外筒和芯筒组成。扩压器按外筒的形状分为圆筒形和锥形两种。圆筒形扩压器的芯筒是流线形或圆台形的；锥形扩压器的芯筒是流线形或圆柱形的。 d) 轴承 轴承有径向轴承和推力轴承。径向轴承主要承受径向推力，防止轴径向晃动，起径向定位作用。推力轴承主要承受轴向推力，并保持转子的轴向位置，将轴向力传到基础上。推力轴承一般装在电动机轴顶端的机架上。
