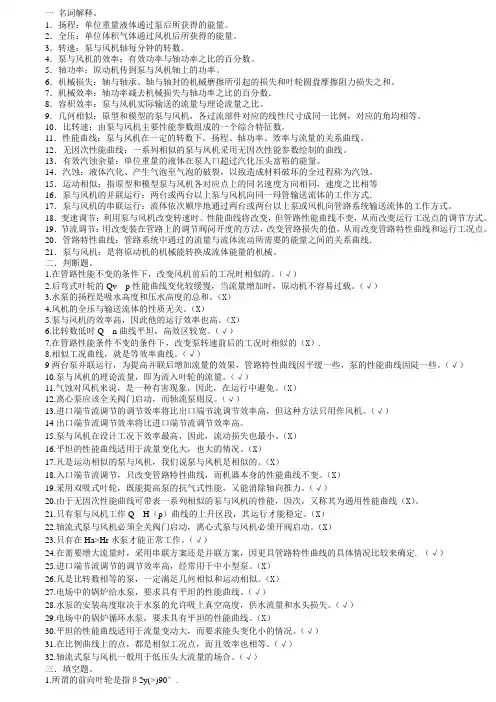

1.泵与风机的基本性能参数。
2. 离心式叶轮按出口安装角β2y的大小可分为三种型式。
3、泵与风机的损失主要。
4、离心式泵结构的主要部件。
5、轴流式通风机的主要部件。
1．泵与风机的性能曲线主要包括（）。
A扬程与流量、B轴功率与流量、C效率与流量。
2.泵与风机管路系统能头由（）项组成。
A流体位能的增加值、B流体压能的增加值、C各项损失的总和。
3、通风机性能试验需要测量的数据（）。
A压强、B流量、C功率、D、转速、E 温度。
4、火力发电厂常用的叶片泵（）
A给水泵、B循环水泵、C 凝结水泵、D 灰渣泵。
5、泵与风机非变速调节的方式。（）
A节流调节、B分流调节、C前导叶调节、E 动叶调节。
1.简述离心式泵与风机的工作原理？
2. 影响泵与风机运行工况点变化的因素？
3、泵与风机串并联的目的？
4、比转速有哪些用途？
1.有一单吸单级小型卧式离心泵，流量q v=68m3/h,NPSH c=2m,从封闭容器中抽送温度400C 的清水，容器中液面压强为8.829kPa,吸入管路总的流动损失Σh w=0.5m，试求该泵的允许几何安装高度是多少？（水在400C时的密度为992kg/m3。对应的饱和蒸汽压强7374Pa。）
2.有一输送冷水的离心泵，当转速为1450r/min时，流量q v=1.24m3/s，扬程H=70m，此时所需的轴功率P sh=1100KW，容积效率ηv=0.93，机械效率ηm=0.94，求流动效率为多少？（已知水的密度ρ=1000kg/m3）。
1、试分析启动后水泵不输水（或风机不输风）的原因及解决措施？
2.试分析泵与风机产生振动的原因？
1、液力偶合器的主要部件，变速调节特点，性能特性参数，在火力电厂中的优点？
